Un petit schéma ;-)
Remplacer tube tl par tube led
- Electricité - Electricité générale
- Auteur du sujet SteveL
- Date de début
- #62
J' ai scruté mon starter "LED", il n' y a pas qu'un simple câble reliant les bornes, on dirait qu'il y a comme un fusible ou un truc comme ça.
Dernière édition:
- #63
Oui, archi simple, mais je vois un schéma différent - et ça me laisse dubitatif - sur ce site :
https://www.maison-et-domotique.com/9550-test-dun-tube-neon-led/
- #64
Pour éclairer ma lanterne ...
Dans la solution 2, il y a cette résistance qui est dans le chemin. Elle doit pomper du courant non ? Et il en reste assez pour les rubans ?
Si c' est une faible résistance (ou pas du tout) , et qu' on cable comme dans la solution 1, et puis qu' on se trompe de sens pour la LED, ça pourrait chauffer ou provoquer un court-circuit ?
Si c' est une grosse résistance, il n' y aura plus les 220 V aux borne du circuit électronique/Alim LED ?
- #65
Et ici :
https://www.domotique-fibaro.fr/topic/5717-installation-tubes-led-t8g13-nã©on/
, je lis
"Ca dépend vraiment du tube, le plus souvent en 220V direct, la phase d'un côté du tube LED et le neutre de l'autre côté, le ballast ferromagnétique et le starter ou le ballast électronique étant supprimés"
https://www.domotique-fibaro.fr/topic/5717-installation-tubes-led-t8g13-nã©on/
, je lis
"Ca dépend vraiment du tube, le plus souvent en 220V direct, la phase d'un côté du tube LED et le neutre de l'autre côté, le ballast ferromagnétique et le starter ou le ballast électronique étant supprimés"
- #66
J' ai testé où mettre le courant sur mon tube LED (acheté il y a x années en promo ou liquidation) : comme celui de deInfinity175.
On peut aussi y lire où raccorder le courant :

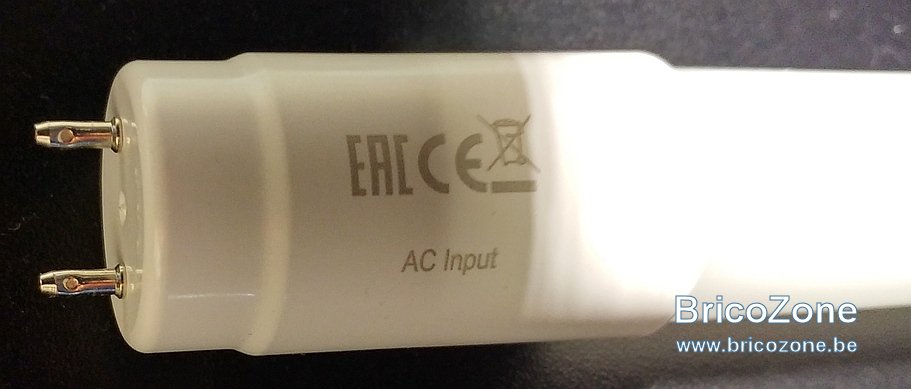

"AC Input" sur un côté :

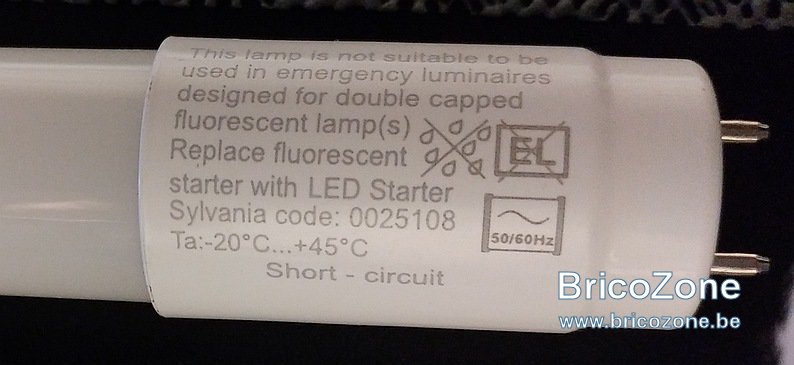

... et "Short - circuit" sur l' autre :
Donc j' ai fait comme lui : 1°) Virer ballast et autre cochonneries goulues en électricité.
Même pas besoin de mettre un "starter-LED" (ne rien mettre)
On peut aussi y lire où raccorder le courant :
"AC Input" sur un côté :
... et "Short - circuit" sur l' autre :
Donc j' ai fait comme lui : 1°) Virer ballast et autre cochonneries goulues en électricité.
Même pas besoin de mettre un "starter-LED" (ne rien mettre)
Dernière édition:
- #67

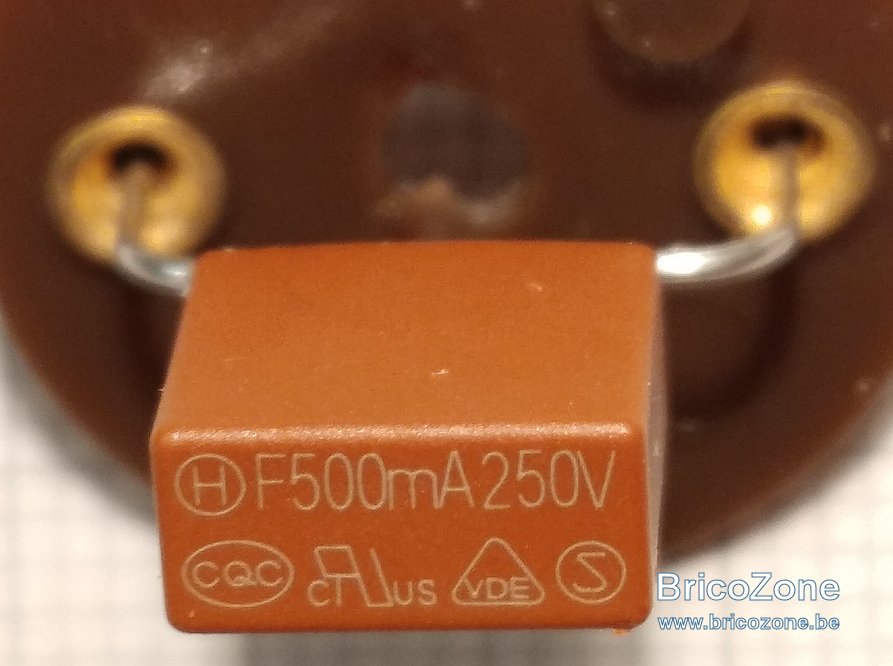

Ce qu'il y a dans le "LED-starter" :
C' est quoi ce truc là ? Un fusible (500mA) ?
C' est quoi ce truc là ? Un fusible (500mA) ?
- #68

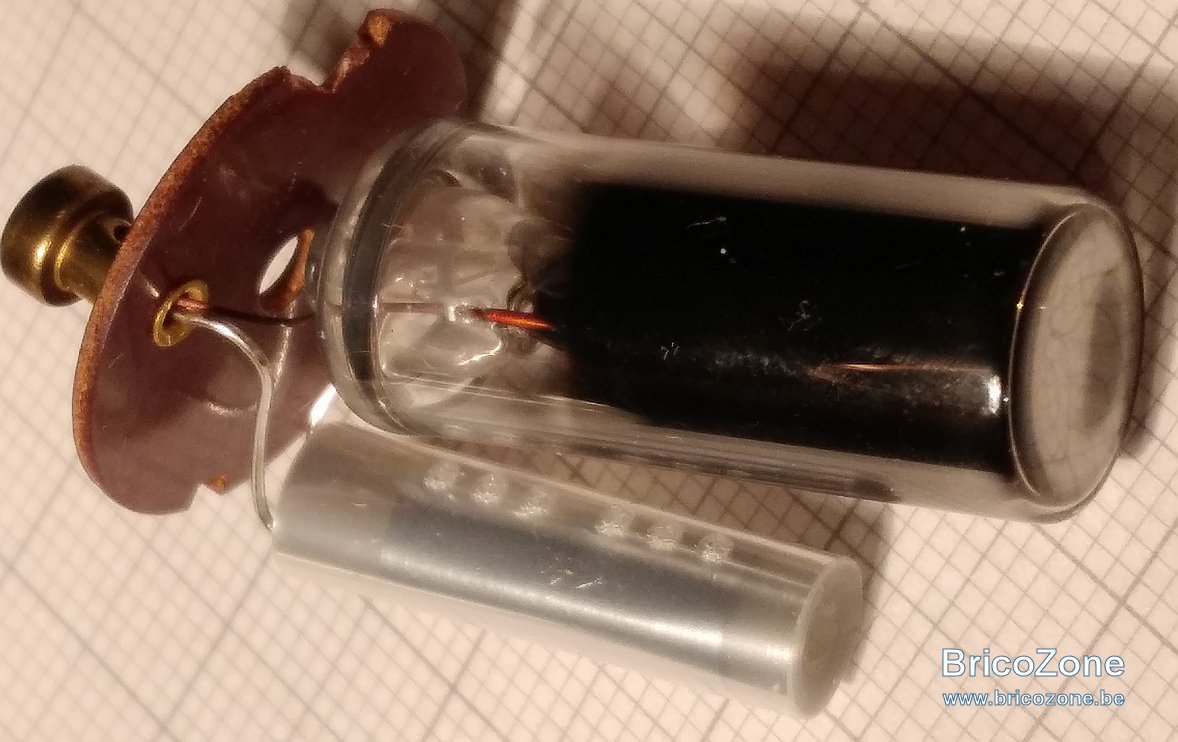

Le vieux starter néon :
- #69

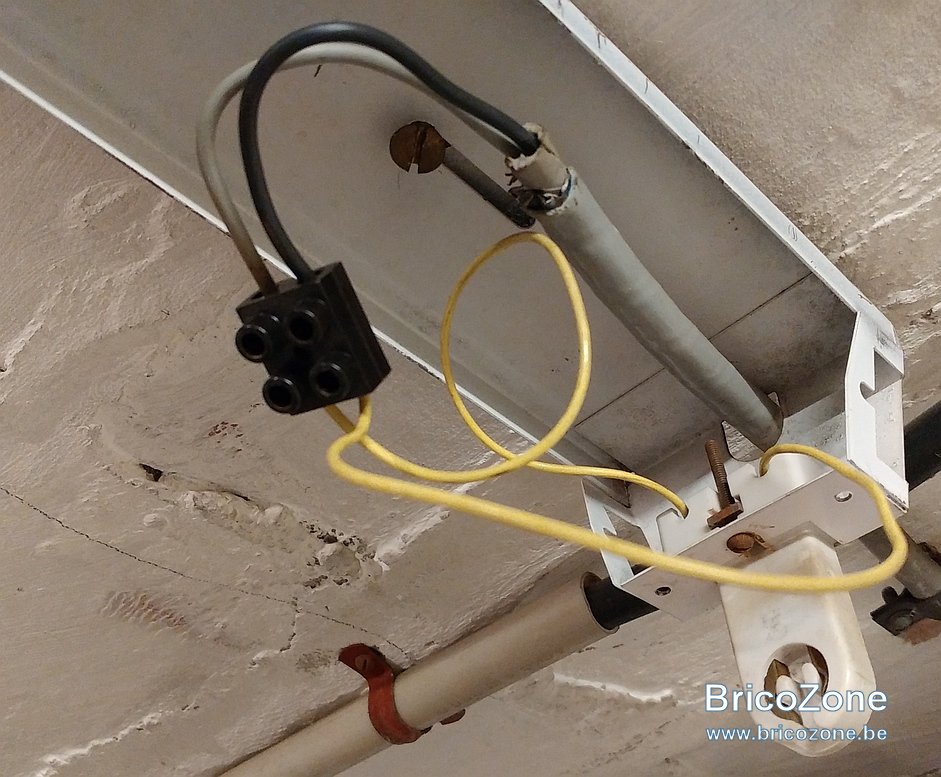

euuuuhhhh, le raccord de la terre, .... comment dire, est assez "spécial"J' ai testé où mettre le courant sur mon tube LED (acheté il y a x années en promo ou liquidation) : comme celui de deInfinity175.
On peut aussi y lire où raccorder le courant :
"AC Input" (toutes ? non sauf ma mère) sur un côté :
Voir la pièce jointe 86219
... et "Short - circuit" sur l' autre :
Voir la pièce jointe 86220

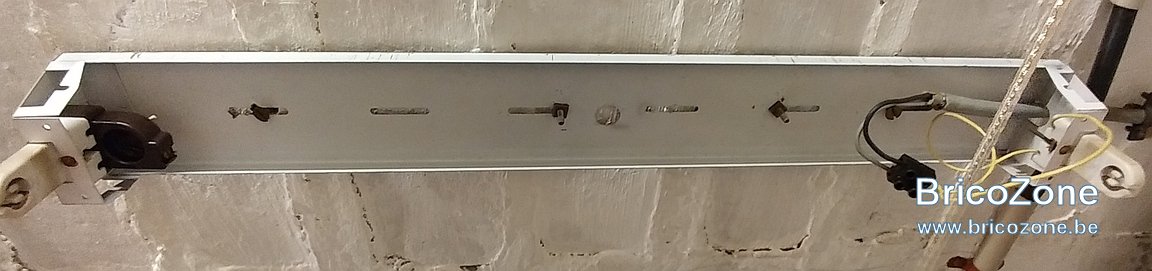

Donc j' ai fait comme lui : 1°) Virer ballast et autre cochonneries goulues en électricité.
Voir la pièce jointe 86221
Même pas besoin de mettre un "starter-LED" (ne rien mettre)
Voir la pièce jointe 86222
- #70
Pourquoi tant de tracas, si l'armature comporte un ballast classique, ferrique, vous laissez tel quel.
Remplacez le starter par celui fourni avec le tube et c'est absolument tout ce qu'il faut faire.
Et vous placez le tube dans n'importe quel sens, ça fonctionne.
Dans la solution 2, il y a cette résistance qui est dans le chemin. Elle doit pomper du courant non ? Et il en reste assez pour les rubans ?
Cette résistance est prévue pour ce montage donc pas de consommation.
Si c' est une faible résistance (ou pas du tout) , et qu' on cable comme dans la solution 1, et puis qu' on se trompe de sens pour la LED, ça pourrait chauffer ou provoquer un court-circuit ?
Si vous laissez le ballast ou le court-circuitez, et remplacez le starter par celui fourni avec le tube vous le placez dans n'importe quel sens. C'est prévus pour ça.
Si c' est une grosse résistance, il n' y aura plus les 220 V aux borne du circuit électronique/Alim LED ?
Si c'est fourni avec le tube placez-le et ne vous préoccupez plus de rien.
Remplacez le starter par celui fourni avec le tube et c'est absolument tout ce qu'il faut faire.
Et vous placez le tube dans n'importe quel sens, ça fonctionne.
Dans la solution 2, il y a cette résistance qui est dans le chemin. Elle doit pomper du courant non ? Et il en reste assez pour les rubans ?
Cette résistance est prévue pour ce montage donc pas de consommation.
Si c' est une faible résistance (ou pas du tout) , et qu' on cable comme dans la solution 1, et puis qu' on se trompe de sens pour la LED, ça pourrait chauffer ou provoquer un court-circuit ?
Si vous laissez le ballast ou le court-circuitez, et remplacez le starter par celui fourni avec le tube vous le placez dans n'importe quel sens. C'est prévus pour ça.
Si c' est une grosse résistance, il n' y aura plus les 220 V aux borne du circuit électronique/Alim LED ?
Si c'est fourni avec le tube placez-le et ne vous préoccupez plus de rien.
- #71
Hello !
J'ai acheté 2 tubes led ce jour et je voulais les installer.
Le 1er : impeccable.... J'ai mis l'espèce de starter fourni avec et nickel.
Le 2me : aie ! Pas de starter mais bien un ballast électronique, du coup, pas de fonctionnement du tube.
J'ai pu lire ici qu'on pouvait passer le 220v direct sur le tube et éviter le ballast.
Voici le ballast
4 fils à droite et l'arrivée à gauche.
Pouvez-vous me conseiller afin de pouvoir allumer ce foutu tube en évitant de cramer la barraque ?
Mèrcè
J'ai acheté 2 tubes led ce jour et je voulais les installer.
Le 1er : impeccable.... J'ai mis l'espèce de starter fourni avec et nickel.
Le 2me : aie ! Pas de starter mais bien un ballast électronique, du coup, pas de fonctionnement du tube.
J'ai pu lire ici qu'on pouvait passer le 220v direct sur le tube et éviter le ballast.
Voici le ballast
4 fils à droite et l'arrivée à gauche.
Pouvez-vous me conseiller afin de pouvoir allumer ce foutu tube en évitant de cramer la barraque ?
Mèrcè
- #72
voir le schéma sur le tl à led
de mémoire pour monter n'importe comment le tube
Alimenter en 1+4 cour-jus entre 2-3
Le tube est alimenté que d'un coté et court jus de l'autre, on met le jus sur une pin de chaque coté et on relie ensemble les deux autres pin
Virer le starter et ballast du premier
de mémoire pour monter n'importe comment le tube
Alimenter en 1+4 cour-jus entre 2-3
Le tube est alimenté que d'un coté et court jus de l'autre, on met le jus sur une pin de chaque coté et on relie ensemble les deux autres pin
Virer le starter et ballast du premier
- #73
Comme fait ici plus haut, c'est bon ou ça pue ?
