Renforcement solivage

Bonjour,

Je suis nouveau sur ce forum dont je ne peux que constater la qualité.
Je viens vous demander conseil sur un sujet maintes fois abordé mais suffisamment complexe pour que chaque cas particulier appelle une solution personnalisée. J'ai beau m'intéresser au sujet, je dois avouer que je suis largué.

Je rénove l'étage d'une maison d'habitation en pierre datant de 1908.

L'étage repose sur un plancher bois un peu trop flexible et qui faisait apparaître des différences de niveaux en raison de l'affaissement des solives au milieu de leur portée.

J'ai donc retiré le parquet (lames de sapin d'environ 2cm d'épaisseur) dans le but de les remplacer par des dalles d'OSB après avoir préalablement rétabli la planéité en gîtant des solivettes sur les solives.

Mais après retrait du parquet, je constate que le solivage semble très faible.

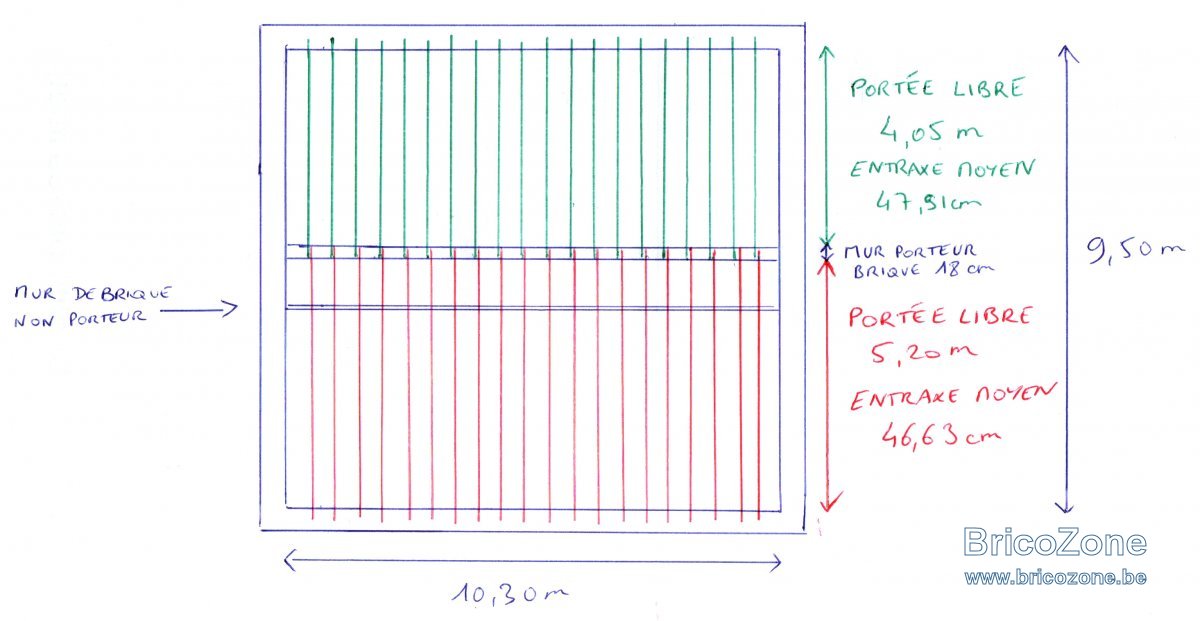

L'étage mesure environ 10,3 m x 9,5 m. et repose sur 2 solivages distincts.

Chaque solivage est ancré à une extrémité dans un mur périphérique et l'autre extrémité dans un mur porteur en briques de 18 cm qui divise la maison dans le sens de la longueur.

Les solives, en chêne, mesurent 75 à 80 mm de large par 150 mm de hauteur et sont en très bon état.

Sur le dessous des solives est clouté un lattis qui sert de support à l'ancien plafond de plâtre de l'étage inférieur. Cet ancien plafond de l'étage inférieur n'a plus de fonction car un nouveau plafond en placoplâtre a été réalisé à l'étage inférieur dans le but de réduire la hauteur des pièces. Ce nouveau plafond repose exclusivement sur les murs et n'exerce donc pas de poids sur les solives.

Il n'y a qu'un étrésillon au milieu de chaque solive.

Premier solivage :
La portée est de 5,20 m
L'entraxe moyen est de 46,63 mm
Un mur non porteur de briquettes parallèle au mur porteur, distant de 1,10 m de celui-ci joue un rôle de renfort (le plancher est plus haut et stable)
Il a vocation à recevoir un séjour et une chambre.
Je souhaite le recouvrir d'OSB de 22mm puis d'un parquet flottant de 8 mm

Second solivage :
La portée est de 4,05 m
L'entraxe moyen est de 47,91 mm
Il a vocation à recevoir une cuisine et une salle de bain.
Je souhaite le recouvrir d'OSB 3 de 22mm puis d'un parquet flottant de 8 mm
Je compte réaliser les cloisons en placostyle.



Je pense coller et boulonner des solivettes pour mettre à niveau le plancher tout en renforçant le solivage.

Dois-je utiliser une solivette sur un seul côté de la solive ou deux solivettes pour prendre la solive en sandwich ?

Quel section utiliser : 32 ou 38 mm de large ?
175, 225, ou 250 mm de haut ?

Quelle essence ? On me propose du chêne déclassé au prix du douglas. Est-ce une bonne idée?

À quelle intervalle dois-je mettre les étrésillons?

Quel type de boulonnage effectuer?

Voilà. Ca fait beaucoup d'interrogations. J'espère que quelqu'un pourra m'aider à y voir plus clair.

Merci pour votre aide.

Nicolas

@nico23 bonjour et bien venue sur Bz.be

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

SOLIVES (dans le plus défavorable)

Si on considère une charge de 204 kg/m² dont 150 kg/m² de charges d’exploitation + 54 kg/m² de charges permanentes uniformément réparties comme suit :

• Revêtement flottant de lames mélaminée ép. 8 mm = 5.40 kg/m²
• Panneaux d'OSB 3 ép. 22 mm = 13 kg/m²
• Poids propres des solives renforcées de résineux supposées être de classe C 24 = 22.6 kg/m²
• Isolation laine ép 100 mm entre solives = 5 kg/m²
• Surcharge possible = 8 kg/m²

Dans cette hypothèse, pour une classe de service 1 (local chauffé) il faudrait mettre en oeuvre pour une portée maximum de 5.20 m des solives de résineux de classe minimum C 24 d'une section minimum de 76 + (150)x 225 mm espacées de maximum 48.5 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 14.9 mm

Déformation au centre de la structure sous l’effet de la charge globale = 14.7 mm

A cet effet, les solives existantes seront renforcées par l’application par collage et vissage sur les 2 flancs des solives existante d’une gîte d’une section de 38 x 225 mm

Chaînage d’entretoises section 38 x 225 mm espacées de +/- 1.73 m



Bonne réflexion.

Merci encore pour votre réponse.
Après réflexion quelques questions me viennent :


Premièrement, la configuration présentée autorise une charge de 204kg/m² pour une portée de 5,20 m. Mais qu'en est-il avec une portée de 4,05m (solives vertes) ?

Je souhaite construire un cloison placostil 72/48 qui pèse 22kg /m2 sur toute la longueur de l'une des solives vertes.

Surface de la cloison: 4,05 m x 2,5m = 10,125 m²
Surface du bloc porte à soustraire de la surface de la cloison : 0,8m x 2,1 m = 1,68 m²
Poids du placo = (10,125 – 1,68) x 22 kg = 185,79 kg
Poids de la porte = 20 kg
Poids total de la cloison = 185,79 + 20 = 205,79 kg arrondis à 206 kg

Je souhaite accrocher des caissons hauts sur cette cloison et poser des meubles bas et de l'électroménager au pied d'un côté de cette cloison.
J'estime le poids de ces aménagements à :
126 kg de caissons hauts (chargement potentiel compris)
258 kg de meubles et d'électroménager posés au sol et qui exercent leur charge sur 2 solives

Calcul de la charge sur une solive
Surface de la bande de chargement d'une solive = Longueur de la solive x Entraxe
= 4,05 x 0,48
= 1,944 m²
Charge de la bande de chargement = Surface de la bande de chargement d'une solive x charge globale
= 1,944 x 204
= 396,58 kg

La cloison repose sur une solive mais les meubles et l'électroménager reposent sur deux solives.
La solive sous la cloison doit donc supporter 461 kg se répartissant comme suit :
Le poids de la cloison (206 kg) alourdie des meubles hauts (126 kg) = 332 kg
La moitié du poids des meubles bas et de l'électroménager soit 258 / 2 = 129kg

Ce calcul est-il pertinent ou suis-je à côté de la plaque ?
Dans le cas où le renforcement par 2 solives de résineux 38 x 225 mm ne serait pas suffisant, puis-je sous cette solive seulement, les remplacer par deux solives de 38 x 250 mm ?


Deuxièmement, concernant l'assemblage,

D'une part, le schéma mentionne « vis ou tire fond ou équivalent 8,8 min. diamètre 6 x ep. Renfort + 40 mm »
Faut-il comprendre qu'il faut un tire fond de 8,8 cm de long et d'un diamètre de 6 mm minimum ?
Où bien, un tire fond idéalement d'un diamètre de 8,8 mm et au minimum d'un diamètre de 6 mm et d'une longueur égale à l'épaisseur du renfort plus 40 mm soit 78 mm ?
Une tige filetée qui prendrait les 3 éléments en sandwich ne serait-elle pas plus solide ?

D'autre part, quelle quantité de colle faut-il appliquer ? Un ou plusieurs filets parallèles, des crottes régulièrement espacées ?


Troisièmement, concernant les gîtes de renforts des solives qui ont une portée de 5,20 m.

Le schéma montre qu'elles doivent mesurer 5,15 m et être vissées à 10 cm de leur extrémité c'est à dire à 12,5 cm de l'ancrage au mur de la solive .
Je me demande s'il est envisageable d'utiliser des gîtes de renforts mesurant seulement 5 mètres (ce qui placerait la vis à 20 cm de l'ancrage au mur de la solive) ou si cela est exclus.


Merci d'avance.

@nico23,

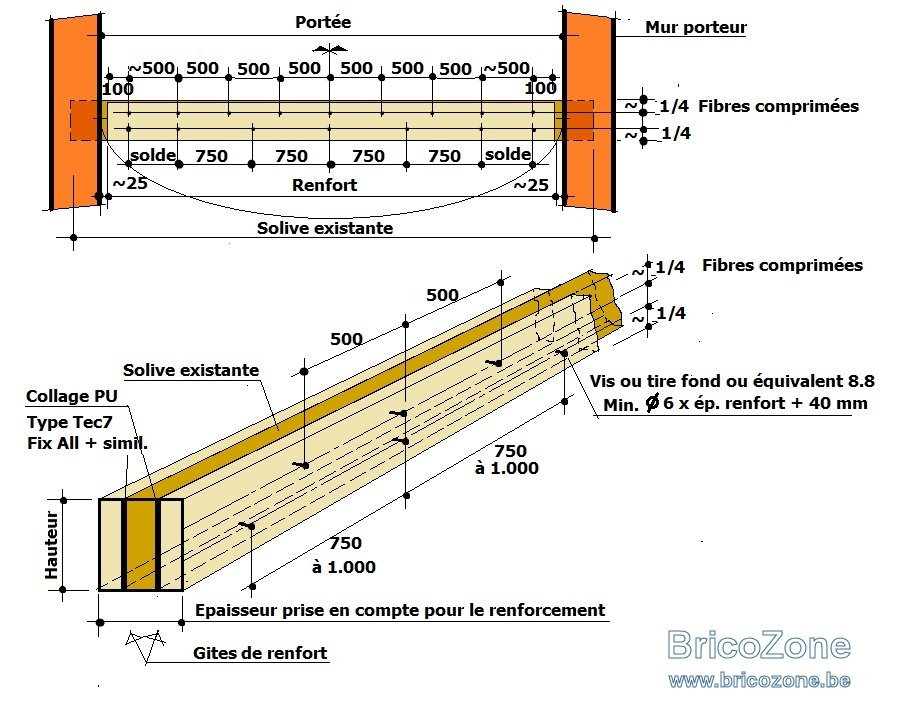

Je pense que je dois un peu plus expliquer le croquis représentant la manière de renforcer une structure de solives trop souple.
Ce principe est basé sur une configuration la plus simple possible permettant à quiconque de mettre ce genre de renfort en oeuvre.
Ceci dit, rien ne vous oblige de suivre cette façon de faire, je rappelle que tout est communiqué pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques. Ce qui veut dire que la décision finale vous appartient.
Les côtes sur le croquis sont en mm
Les renforts ne doivent pas être encastrés dans les murs et il s'arrêtent à 25 mm du mur.
8.8 = qualité de l'acier pour les tire fond.
Sur le croquis vous avez le choix, soit des tire fond soit des vis de diam. de 6 mm min. x une long. équivalente à l'épaisseur du renfort + 40 mm.
IL est évident que ces vis et tire fond peuvent être remplacés par des tiges filetées rassemblant les trois éléments ensembles.

Il est clair que nous sommes ici sur un site de bricolage qu'il ne faut pas prendre pour un bureau d'études.
Compte tenu du complément de questions et exigences, le meilleur conseil que l'on puisse vous donner dans ce cas particulier est de consulter un Ingénieur en stabilité.
