Rénovation circuit électrique cuisine

Dans le forum Electricité générale - par JerLau le 10 Juin 2021, à 21:17

  1. JerLau

    JerLau 28 ans, Hainaut

    Bonjour à vous tous !

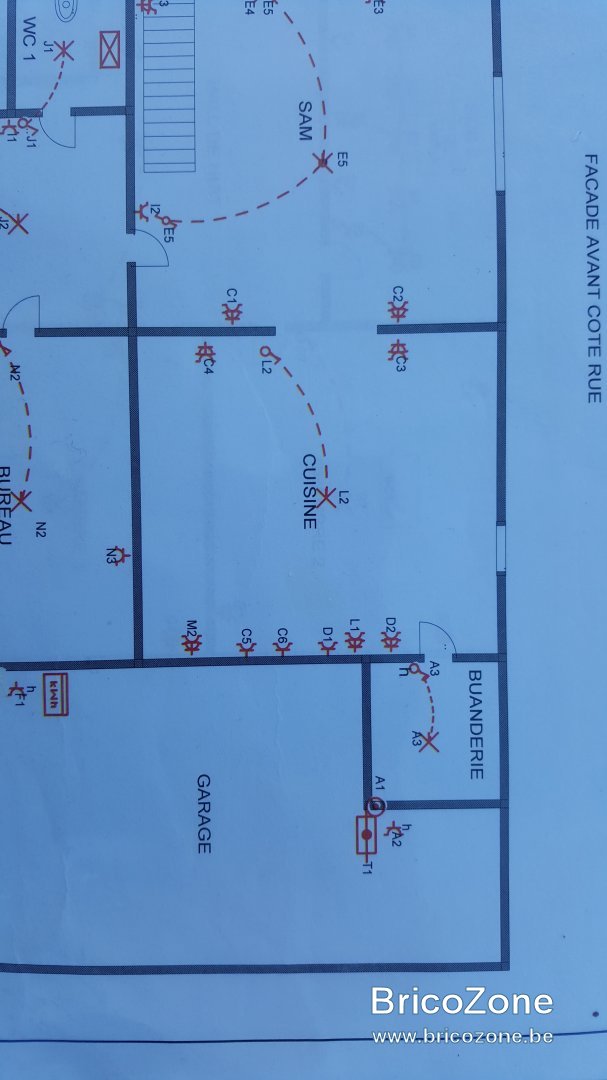

    Nous sommes en pleine rénovation d'une fermette que nous venons d''acquérir. Nous attendons une nouvelle cuisine mais l'installation électrique existante ne convient pas du tout... Nous réfléchissons au meilleur scénario sans devoir creuser des saignées dans tous les murs. On s'interroge sur différents points ci-dessous (Pour imager mes pensées, je joins la schéma actuelle de la cuisine et des pièces voisines) :

    - Les deux prises M2 sont bien placées au dessus du plan de travail (coin micro-onde, bouilloire et grille-pain) mais celles-ci sont reliées au circuit d'éclairage de la cave. Cela poserait problème de les utiliser en tant que prises de plan de travail ? Si oui, je pensais passer les prises de l'autre côté, dans le garage. Déplacer ensuite les 2 prises C4 sur le mur du bas (au dessus de N3) et placer les 2 prises C5/C6 à la place de M2 (C5/C6 auraient été de toute façon déplacés à l'un de ces deux endroits)

    - Afin d'éviter de tirer trop de nouveaux circuits, je pensais mettre le four et le frigo sur le même (coin inférieur gauche de la cuisine) Disjoncteur 20A et section de 3G2.5mm². Cela ne pose pas de problèmes ?

    - Puis-je raccorder la hotte sur circuit d'éclairage de la cuisine ? La prise L1 est déjà bien placée (Sachant que je vais placer un troisième point lumineux L3 au dessus du plan de travail) Disjoncteur de 20A en 3G2.5mm².

    - Je pensais passer les prises D1 et D2 dans la buanderie actuelle qui deviendra "l'épicerie" avec congélateur et second frigo mais il me manque, par conséquent, 2 autres circuits spécialisés (lave-vaisselle et taque). Avec le circuit Four+Frigo, cela me fait donc au total 3 circuits supplémentaires à tirer. Les circuits partiront du tableau (dans les toilettes), sortiront par derrière, encastrés dans le mur jusque la fin de l'escalier puis passeront sous le faux plafond de la salle à manger. Ils passeront ensuite à travers le mur séparant la salle à manger de la cuisine, encastrés dans le mur du bas (circuit Four+Frigo pourra descendre) pour finalement passer derrière les cloisons que nous allons installer le long du mur de droite. Comment feriez-vous cette installation ?
    • 3 câbles sans gaine. Mais est-ce que le 6mm² de la taque peut être proche des 2 autres câbles de 2.5mm² ? Et aussi, surtout, peut-on passer des câbles de cette façon ?
    • 2 gaines de 25mm avec du fils (une avec mes 2 circuits de 2.5mm² et une autre avec mon circuit de 6mm²). Les 2 gaines suffisent-elles à séparer le 6mm² des 2.5mm² ? J'ai cru également entendre que le 25mm n'était pas un standard en Belgique
    • Autres solutions ?

    D'avance, un grand merci pour votre aide,
    Jérôme


    JerLau , 10 Juin 2021, à 21:17
    #1
  2. supertoto

    supertoto 50 ans, Hainaut

    avec du câble classique XVB 3G2.5 et 3G6 vous passez ou vous voulez a peut près n'importe comment ( idéal en rénovation )

    Les appareils de plus de 2600 Watts et le four en particulier doivent avoir une ligne dédiée.

    Pour les autres prises, vous pouvez utiliser des circuits existant, mais l'idéal dans une cuisine c'est d'avoir au moins deux circuits pour les prises et de préférence pas trop chargés ou idéalement indépendants.

    hotte, frigo, on fait un peu ce qu'on veux, ça consomme pas des masses.

    Juste les congélos indépendants dans la réserve ou la cave, j'aime bien les mettre avec un circuit qu'on utilise tout le temps histoire d'avoir une petite alerte en cas de problème sur ce circuit. Mais c'est pas du tout une règle, c'est juste un truc que j'ai l'habitude de faire et qui sauve la vie parfois. ( et ça coute rien :D )

    supertoto , 10 Juin 2021, à 22:59
    #2
    daniel1958 aime ça.
  3. flashman

    flashman Liège

    Pour la taque, bien vérifier que le compteur n'est pas en triphasé...

    flashman , 11 Juin 2021, à 00:58
    #3
