Se repiquer sur 3G6?

Bonjour,

Situation:
Une buanderie et une chaufferie séparées par un mur mitoyen.

Distribution:

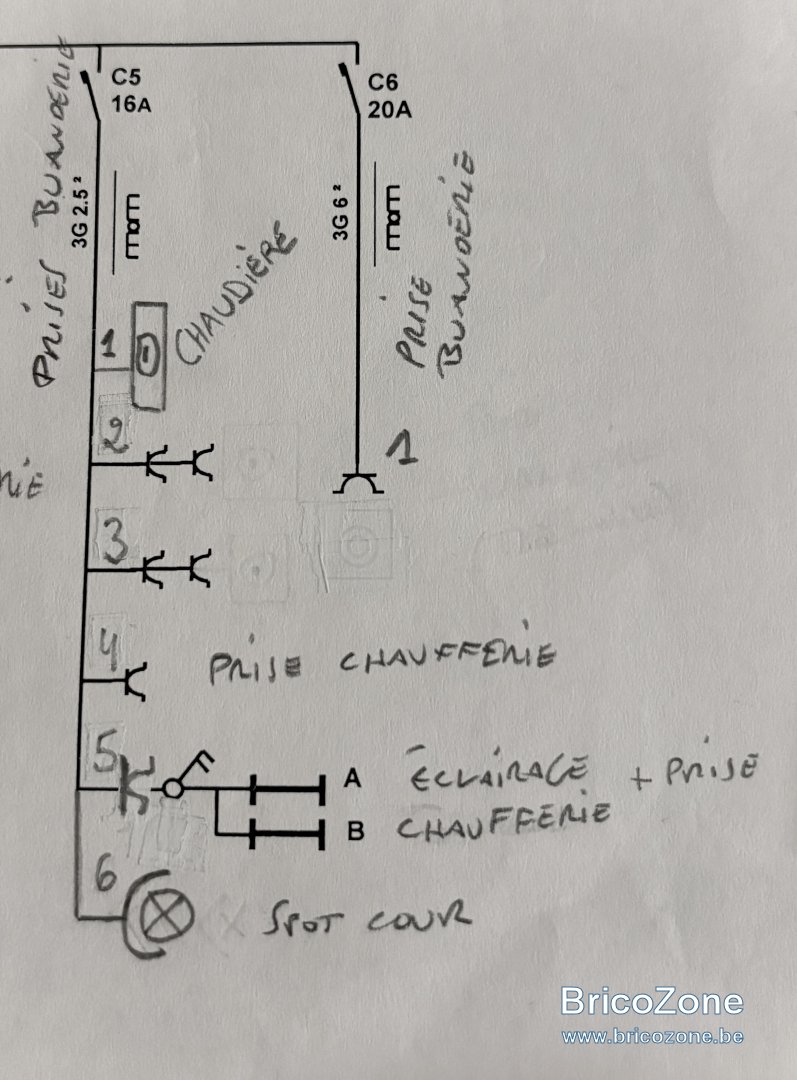

- la buanderie a une ligne en 3G 6 pour la machine à laver (schéma: ligne C6 20A)
- + une ligne en 3G 2,5 alimentant 5 prises.
- la chaufferie a deux prises électriques qui viennent du circuit de la buanderie (schéma: ligne C5 16A).

Problème:
Dans la buanderie je n’utilise que la prise C5(1) chaudière-circulateur et la prise C6(1) machine à laver. Les autres sont inutilisées.

Dans la chaufferie je me suis installé petit à petit un espace de vie dédié à réparations électroniques, informatiques, utilisation d’appareils divers, éclairages et ventilation, etc..

Je me retrouve donc à brancher beaucoup de choses sur les deux petites prises de la chaufferie.
Par exemple:
3 caméras, un mesh wifi, un karcher k5, un ventilo, un PC, écran, enceintes pc, un sèche-linge, deux fers à souder, un gun air chaud, un gun colle, deux ou trois éclairages led, chargeur batterie bosch et dewalt, une dremel. Et en plus comme je m’amuse à explorer l’électronique dormante dans ma cave, il faut rajouter deux amplis, un tuner, une table de mix, une ou deux platines vinyles.

bon évidemment les appareils ne fonctionnenr pas tous en même temps! Mais ils reposent tous sur 2 prises + multiprises qui viennent de la buanderie et je commence à penser que c’est vraiment pas génial comme setup…

Question:
je pense me repiquer sur C5 et C6 vu que je n’utilise pas les points de la buanderie. J’estime donc que je peux rajouter 5 prises sur le repiquage C5 (pas de problème). Ma question se situe au niveau du C6 en 6mm.
comment est-ce que je pourrais faire pour me repiquer sur le circuit C6 en 6mm vers de nouvelles prises utilisant du 2,5mm?
Je suis en 20A donc je pense que c’est ok mais comment connecter les câbles? J’imagine que me repiquer directement avec un wago sur le 6mm va me poser problème? Il y a des adaptateurs ?

merci

Non aucun changement de section,interdit de connecter du 6² avec du 2,5²,il faut passer par un(des) disjoncteur(s) même en ayant un disjoncteur de départ de 20A.

Merci pour vos réponses. je me doutais aussi que c’était étrange de changer de section.

Pour le coffret secondaire, comment procéder?
- je pars du C6 3G6 en 3G6 vers un coffret dans la chaufferie?
- Ou je dois repartir du tableau principal obligatoirement ? (Ce qui me sera trop compliqué)

Motul a dit:

Merci pour vos réponses. je me doutais aussi que c’était étrange de changer de section.

Pour le coffret secondaire, comment procéder?
- je pars du C6 3G6 en 3G6 vers un coffret dans la chaufferie?
- Ou je dois repartir du tableau principal obligatoirement ? (Ce qui me sera trop compliqué)

Cliquez pour agrandir...

Il faut remplacer la prise 1 du circuit en 3g6 par ce petit coffret, avec diff+ disjoncteurs, et de là repartir en 2,5 vers les nouvelles prises

La prise 3G6 à convertir est à 15 mètres du tableau principal, est-ce ok donc avec cette distance et cette section de partir sur un coffret secondaire?


résumé:

tableau principal mono

Prise C6(1) à retirer et reprise du 3G6 vers nouveau coffret secondaire comprenant:

je suis conscient des risques liés à l’électricité, je me renseigne au maximum car je sens que c’est à ma portée, (je ne touche pas au tableau principal).
Arrêtez-moi si je fonce dans le mur (sections, puissances à demander, autres?…)

merci d’avance

S il y a déjà un différentiel 30mA en amont du 20A il est inutile d en placer un dans le nouveau coffret.Pour info les différentiels doivent être de type A et non AC.

Autant remplacer le disjoncteur dans le coffret principal, ça n'a pas beaucoup de sens sinon.

Remplacer le 20A par un 32 ou 40A.
Idéalement, on le place derrière le 300mA, comme ça, on respecte les normes actuelles en mettant un 30mA en tête du coffret secondaire (max 8 disjoncteurs derrière un 30mA).

Ok j’oublie le AC comme perenoel le dit.

flashman, ta solution serait alors

Tableau principal:

Prise C6(1) à retirer et reprise du 3G6 vers nouveau coffret secondaire comprenant:
pourrais-tu m’expliquer pourquoi ce serait mieux? (Comme ça je débroussaille dans ma tête)
Merci

Ben, il y aura + de puissance disponible, c'est logique... Mettre plusieurs disjoncteurs 16 ou 20A derrière un 20A n'a aucun sens, les disjoncteurs ne servent strictement à rien (on ne sait de toute façon pas tirer + de 20A).
De +, le 20A n'est pas adapté, il risque de sauter régulièrement avec autant de circuits.

Un 6 carré, on peut tirer jusqu'à 40A... Autant faire en sorte de pouvoir les utiliser.


Disjoncteur 40A derrière le 300ma, comme déjà dit, pour respecter les nouvelles normes (max 8 disjoncteurs derrière un différentiel 30mA).
Tout ce qui est rajouté sur une installation existante doit respecter les normes actuelles.


Et, si jamais, ce coup-ci, du 2,5 et une prise classique sont suffisant pour la machine à laver (pas besoin de 6 carré qui ne peut pas se raccorder sur une prise 16A classique et donc, non compatible avec les machines à laver modernes).

flashman a dit:

Disjoncteur 40A derrière le 300ma,

Cliquez pour agrandir...

Mais il faut que l'ampérage de ce disjoncteur soit inférieur au disjoncteur général (celui qui est amont du compteur).

Inférieur ou égal... On a rarement moins de 40A en mono... et, sinon, c'est un très vieux compteur, et, faut le demander au GDR (40A, c'est la base).

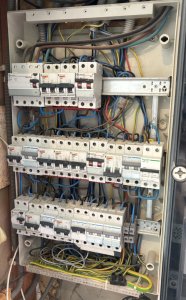

Je pense que je suis en tri cablé mono?

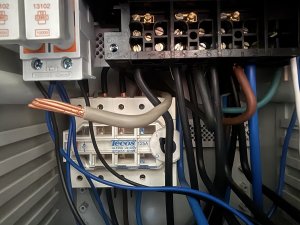

Moi je vois 4 fils arriver au disjoncteur en haut. Vous êtes sûr que ça n'est pas un 3x400+N ?

Je ne sais pas. Comment vérifier?

sur le papier vincotte il est indiqué « installation réalisée en mono 230v alimentée par compteur 3x230v » avec les cases « câble alim 4x10mm2 » « 40A » cochées.

Moi je vois clairement 4 fils arriver en haut. Ils viennent d'où ?

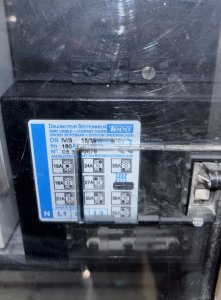

Du boitier (scellé) contenant le disjoncteur distributeur et d’autres trucs:
