Bonjour à tous,

Je viens d’acheter une maison des années 30. Le PV de Vinçotte indique que l’électricité n’est pas aux normes. Je suis novice en électricité mais les non-conformités ne me semblent pas horribles à résoudre :

• Pas de barrette de sectionnement, manque des équipotentiels sur les alimentations en eau et en gaz.
• Schémas unifilaires et de position à réaliser. J’ai fini d’identifier tous les circuits.
• Pas de paroi arrière sur le tableau et repérage des circuits manquants.

Même si les anomalies sur le tableau semblent minimes, c’est vieillot et je voudrais renouveler.

• D’après SIBELGA, j’ai 2 numéros EAN. Un EAN avec 1 compteur 20A monophasé (au milieu) + 1 compteur exclusif nuit (à gauche). L’autre EAN avec un compteur 16A monophasé (à droite).

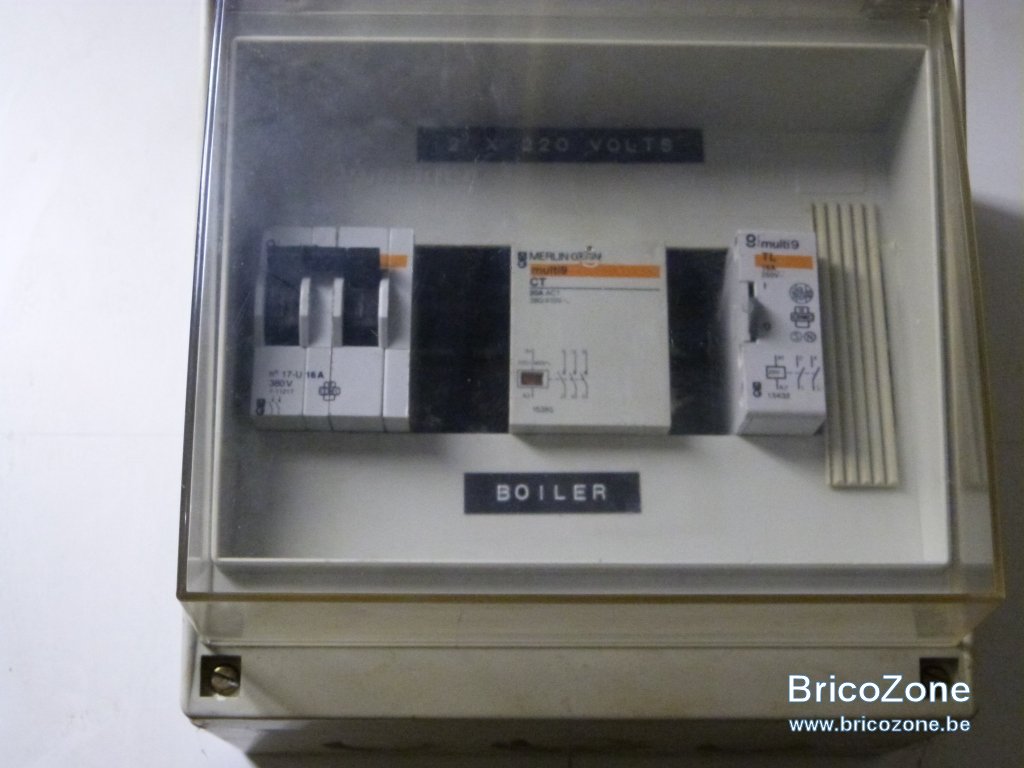

• Le compteur du milieu est pour la cave, RDC et 1er étage. Le compteur exclusif nuit est pour le boiler (qui sera remplacé par une chaudière à gaz).

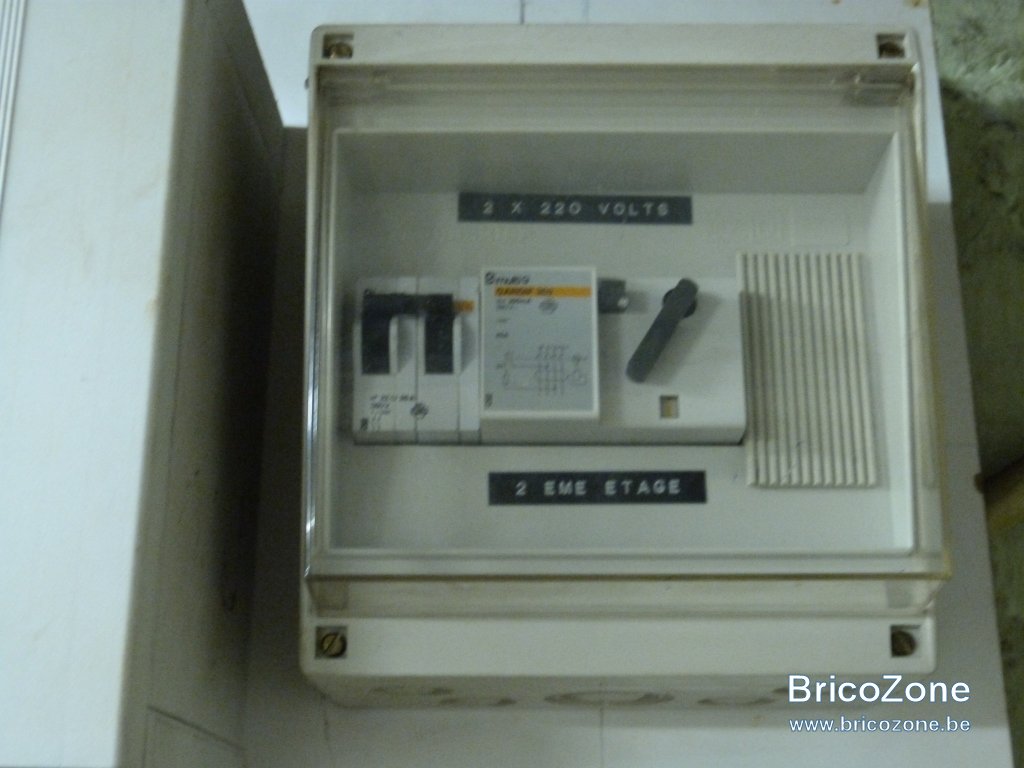

• Le compteur à droite est pour les 2ème et 3ème étages.
• Selon le PV Vinçotte, les données d’installation sont : conçue pour Un = 3x230V / courant nominal max = 20A / câble d’alim du tableau principal = 3x2.5² VOB.
• Tous les circuits qui partent du tableau sont des circuits mixtes en 2.5² sauf 1 en 1.5² sur lequel il n’y a que 2 lampes.

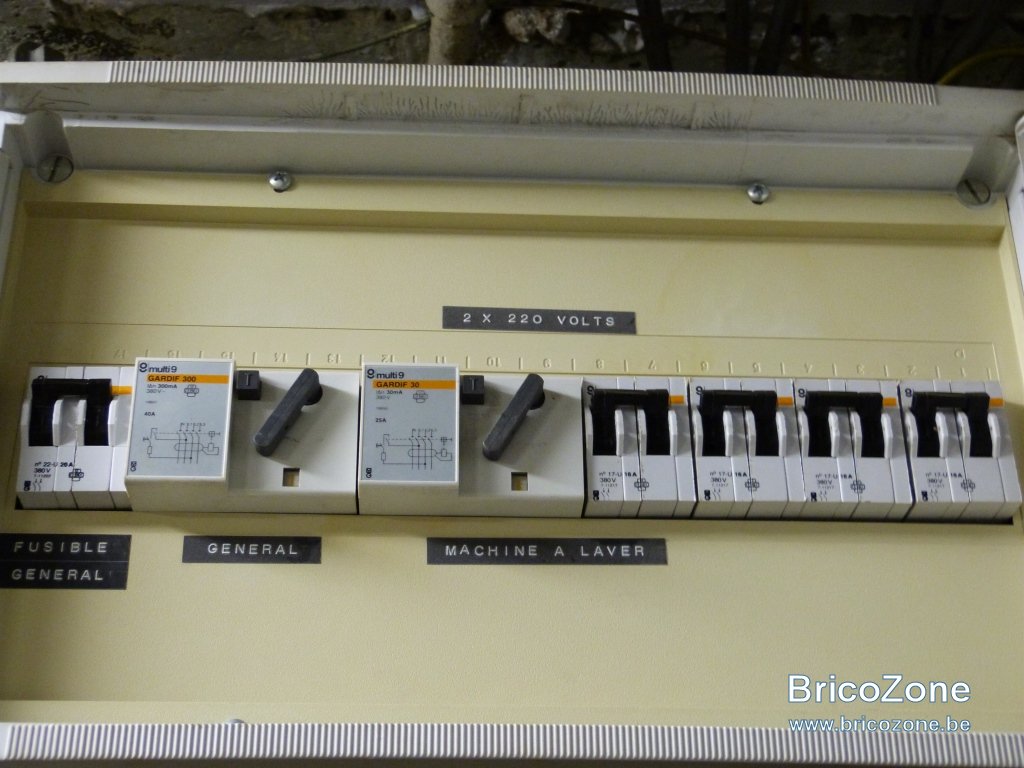

• Il y a en tout, sur les 3 tableaux, 6 disjoncteurs mais j’ai identifié 12 circuits (plusieurs circuits par disjoncteur). 2 circuits ont plus de 8 points (respectivement 12 et 18 – cf. plus loin).

Voici mes nombreuses questions. Merci par avance pour votre temps et vos réponses.

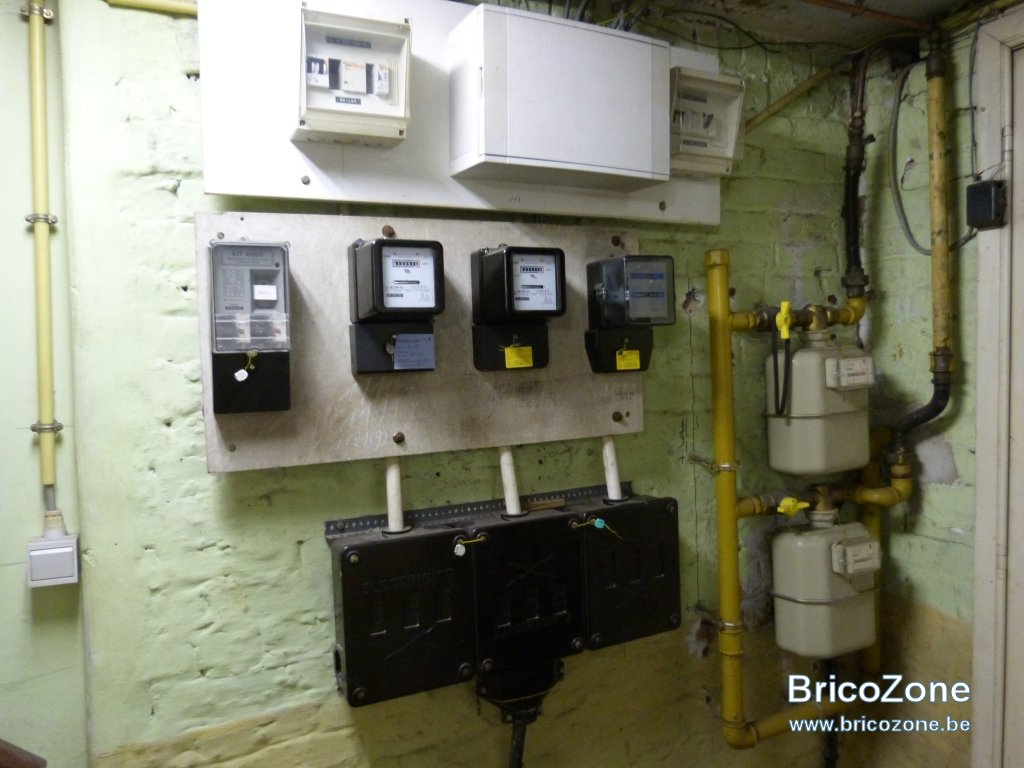

1. Que sont les 3 boitiers noirs plombés sous les compteurs ?


2. De ces boitiers sortent 2 câbles jaunes vers le compteur. Puisque les données d’installation mentionnent du 3x230V, y a-t-il un moyen de savoir si ces câbles jaunes correspondent à des jeux de phases différentes : 1+2, 2+3, 3+1 ? Dans ce cas, cela fait-il office un peu d’équilibrage de phases ?


3. Je ne souhaite garder qu’un seul compteur. J’hésite alors entre un 50A monophasé (pour ne pas être embêté avec la question de l’équilibrage) ou du triphasé (à priori 40A). J’ai le sentiment que seule la taque peut être branchée en triphasé. Dès lors, quel est le gain du triphasé, sachant qu'il faut bien équilibrer les phases ? Plus de kW dispo à ampérage égal si les phases sont bien éqilibrées ?


4. Si le compteur passe à 50A, il faut changer les câbles d’alimentation du tableau par du 10² et le disjoncteur en 63A. Si je me limite à 40A (triphasé), il faut changer les câbles d’alimentation du tableau par du 6² et le disjoncteur en 40A. Pourriez-vous confirmer ?


5. Au niveau des différentiels, il y a un 30mA pour le circuit avec la machine à laver seule. Pour la SdB (1er étage), je suis sur le 300mA. Faut-il changer cela et mettre la SdB sur le 30mA (je parle ici plus de sécurité que de dérogation < 1981) ? L’inconvénient est que le circuit, sur lequel est la SdB mais aussi les chambres et WC voisins, contient en tout 7 prises et 5 lampes. Que me conseilleriez-vous de faire ?


6. Un des circuits derrière le compteur monophasé 16A pour le 2ème et 3ème étage contient 5 lampes et 13 prises. Pour autant le 3ème étage ne sera pas habité dans l’immédiat et ne le sera probablement jamais. Le 2ème est composé uniquement de chambres. Je ne pense pas qu’il y ait un risque. Néanmoins 18 points c’est probablement beaucoup même vis-à-vis des dérogations pour les maisons d’avant 1981. Il est possible de remonter au moins une ligne via une gaine technique. En l’état, y a-t-il ici un risque de refus de certification ?


7. Je vais ajouter 5 circuits pour la cuisine. Le tableau principal à la cave étant à l’opposé de la nouvelle cuisine, mon idée était de faire un second tableau avec interrupteur rotatif, plus proche, protégé, par un 40A ou un 63A dans le tableau principal. Est-ce idiot ? Pour cette nouvelle installation, est-ce que je bénéficie toujours des dérogations < 1981. En effet, il me semble impossible de faire passer ces circuits à moins de 3 cm de la canalisation d’eau qui va alimenter la dite cuisine.

Encore une fois, merci par avance pour votre aide.
