reparation chasse d'eau encastrée

Bonjour à tous,

constatant un legere fuite de ma chasse d'eau (wc suspendu), j'ai démonté l'ensemble.
tout porte à croire que la fuite ne vient pas du flotteur, mais du joint de colonne.

après avoir tout nettoyé, confirmation: si j'appuie plus fortement sur la colonne pour compresser le joint, plus de leger filet d'eau.So far so good...

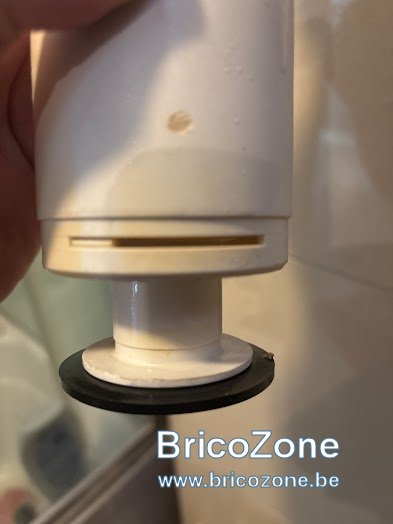

Mais je galère au remontage: je pense que la colonne est sensée se clipser dans le panier du fond de la cuve: je pense que les rainures horizontales du bas de colonne (visible sur l'image) accueillent des ergots - mais je n' en suis pas sûr du tout.
malheureusement, quand je place la colonne puis effectue des quarts de tours, que ce soit à droite ou a gauche.. pas de clipse, pas de clic... la colonne se remonte dès que je tire vers le haut.

Une idée de ce que je fais de travers ?





A noter qu'il y a aussi une baguette plate de guidage, que j'ai du enlever pour pouvoir sortir la colonne. C'est peut etre elle qui fixe la soupape et géère la pression sur le joint sur le joint.

Salut ! C'est justement la partie haute du piston+ joint que tu tiens en main sur une des photos qu'il eut fallu nous montrer ! Souvent il y a deux demi-pinces (à linge) munies d'un ergot qui se clipsent une fois le piston introduit dans le cylindre. Merci !

hello !
Cette pièce ci ?



qui se clipse sur ceci la partie haute de la soupape

Salut ! Au temps pour moi ! Ce dont je parlais est visible sur la 3ième photo de ton #1 ! Sorry ! Reprenons !

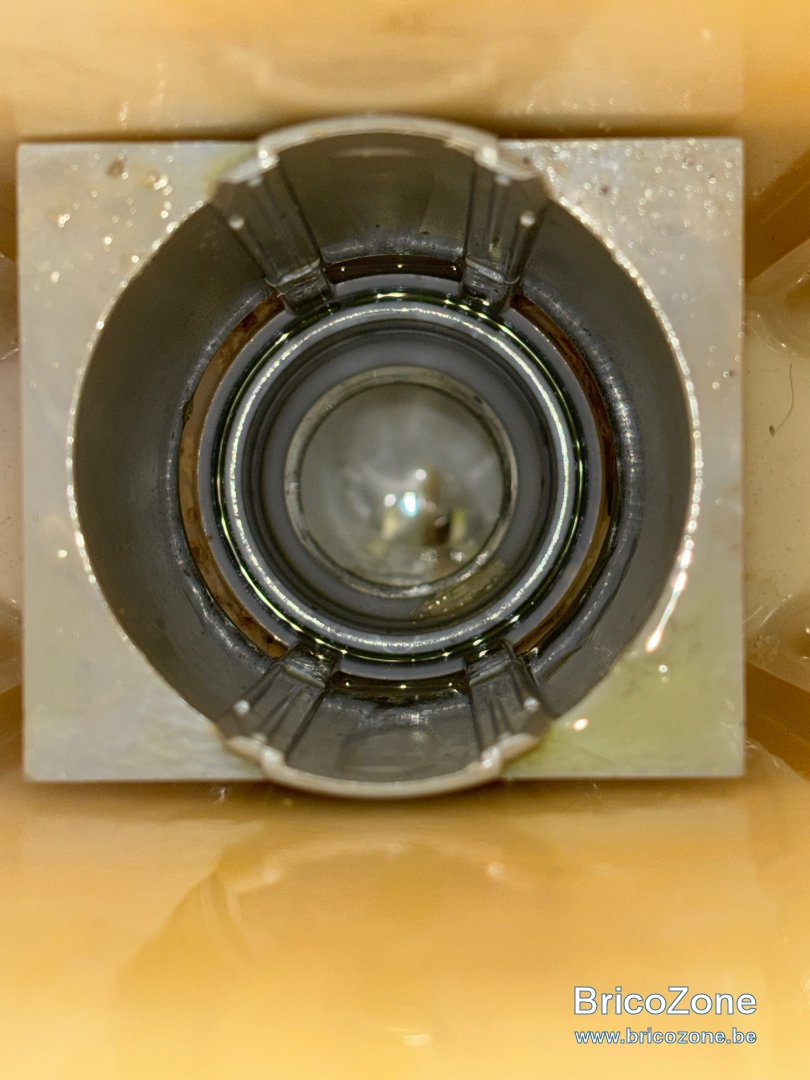

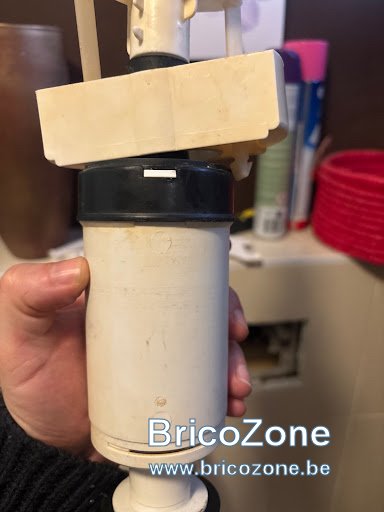

Sur ta première photo, tout dans le fond sur ce qui est l'entonnoir de butée du joint noir plat du piston Photo 2&4, on aperçoit une tache à 5~6h qui ressemble à un dépôt de saleté qu'il faudra enlever.

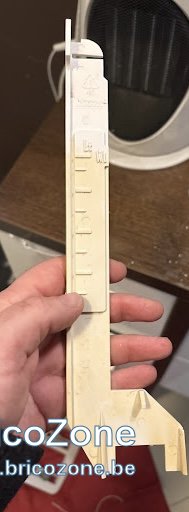

L'échelle de la photo 3 est devrait se fixer sur une des 2 fentes larges opposées visibles sur la photo 1 et devrait servir de réglage pour limiter la hauteur de la course du piston ou du réservoir supérieur d'eau qui appuie sur le piston à joint de fermeture.

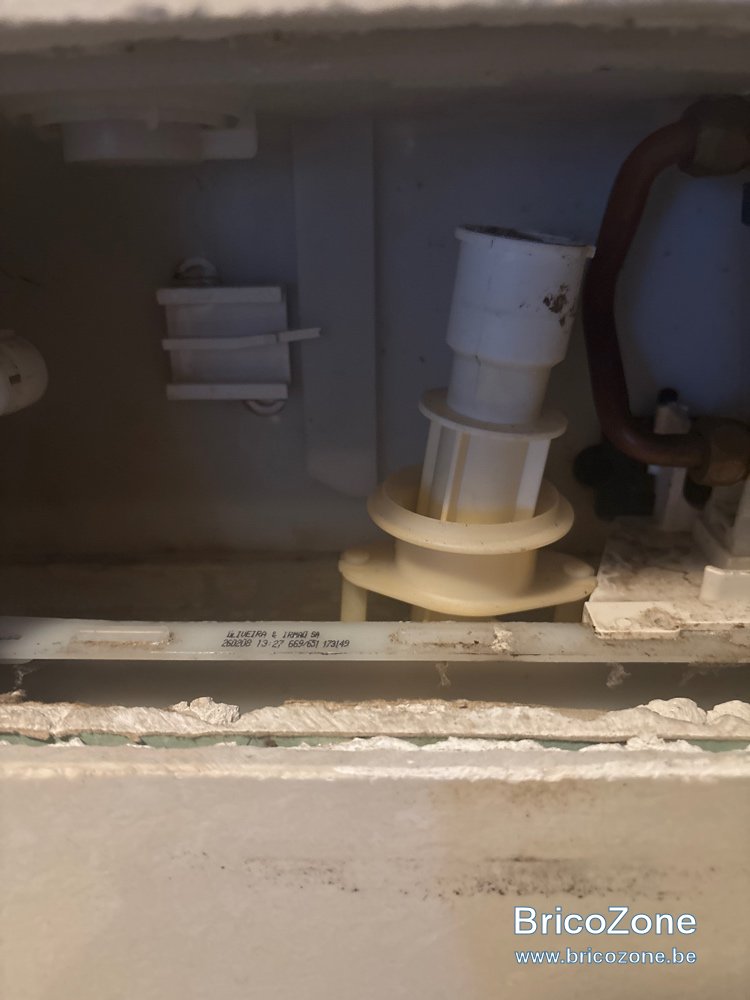

Il faut refaire le puzzle dans le sens opposé de la dépose. La dernière photo nous montre les 2 manettes " petite course " et " grande chasse".
Sur la dernière photo, on aperçoit la marque et le n° de fabrication de cette chasse. Mais pas assez lisible pour en deviner la marque et tout lire !
Peux-tu nous aider à déchiffrer cela en nous indiquant la marque ? Souvent, la simple vue de la plaquette murale supportant les boutons suffit au plombier pour reconnaître le produit ! Merci ! Ciao.

*Grand merci* pour ta réponse.

Dépôt de saleté supprimé ;-)
Effectivement, l'échelle a bien pour objectif de limiter la course.

La marque sur la dernière photo est OLIVEIRA.

Mais la reconnaissance d'image m'a donné un regiplast EUROFUTURA 600 (ou 620).
J'ai pu trouvé une notice assez bien faite : http://www.forum-plomberie.com/photos_plomberie/demontage-reservoir-wc-eurofutura.pdf.
Et donc.. pas de clips du piston prévu.. ouf ! ca explique pourquoi je n'arrive pas à l 'avoir.

Au remontage:

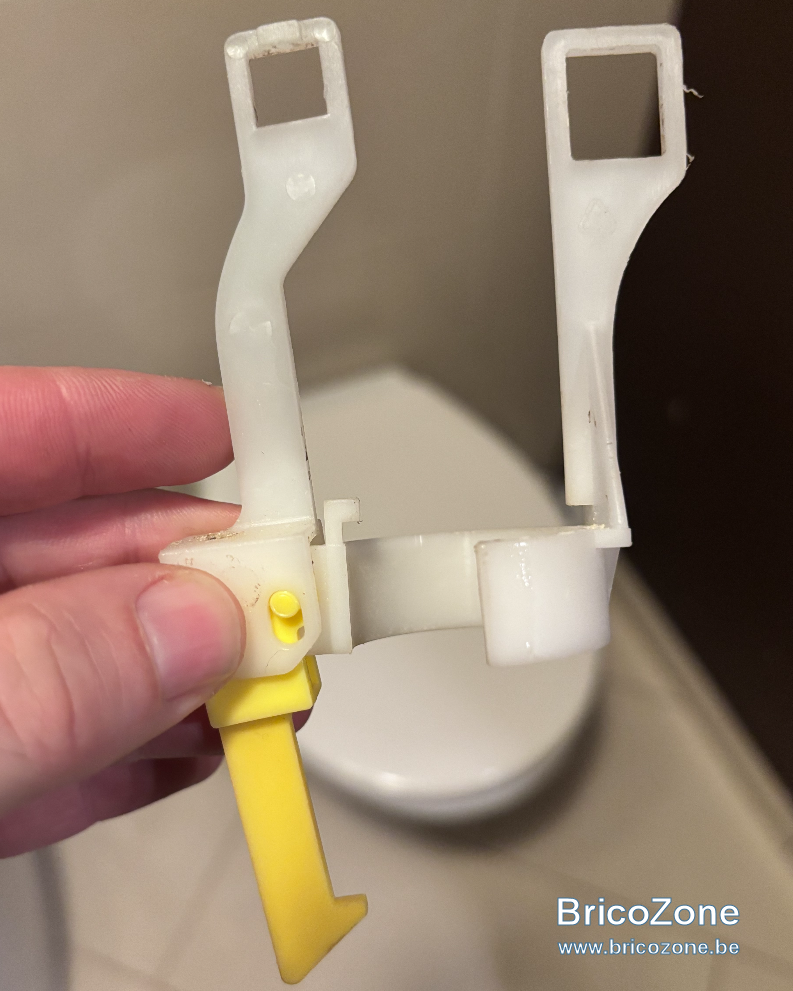

* je monte le piston, le double crochet (petite débit,gd débit), l'échelle.
* je tire la petite débit manuellement --> retour du piston en position fermée et pas d'écoulement
puis:
* je mets la platine de commande en visant le faible débit seulement.
* je tire la chasse, retour du piston en position fermée e... très léger écoulement... j'ai l'impression que le fait de placer le panneau de commande créer une tension verticale vers le haut du piston, suffisance pour que le joint se soulève de quelques millimètres.

Salut ! N'étant pas devant le réservoir, on ne peut que te souhaiter "bon chipotage " pour trouver les bons réglages .. Tu as sans doute déjà aussi découvert ce site sur ce mécanisme de chasse " Eurofutura " qui ressemble au tien, -> ICI <-.
J'ai dit "chipotage " ? Hum ! Pas évident ! Ciao.

en effet ! merci à toi Tchotto !
"Y'a pu qu'à" trouver le bon relglage
