Réparation multicouche chauffage

Bonjour à tous,

Récemment j'ai remarqué chez moi un peu d'eau en dessous du radiateur au niveau de tuyau d'aller/retour.

J'ai vu d'autres sujets sur les réparations de ce type qui consistent à couper un morceau et mettre un raccord (à pression ou à sertir).
Le problème est que j'ai assez peu de place et que pour faciliter ça, il y a le cintrage du tube dans le chemin. Sur la photo la longueur de tuyau hors mur est de +/- 5 cm.

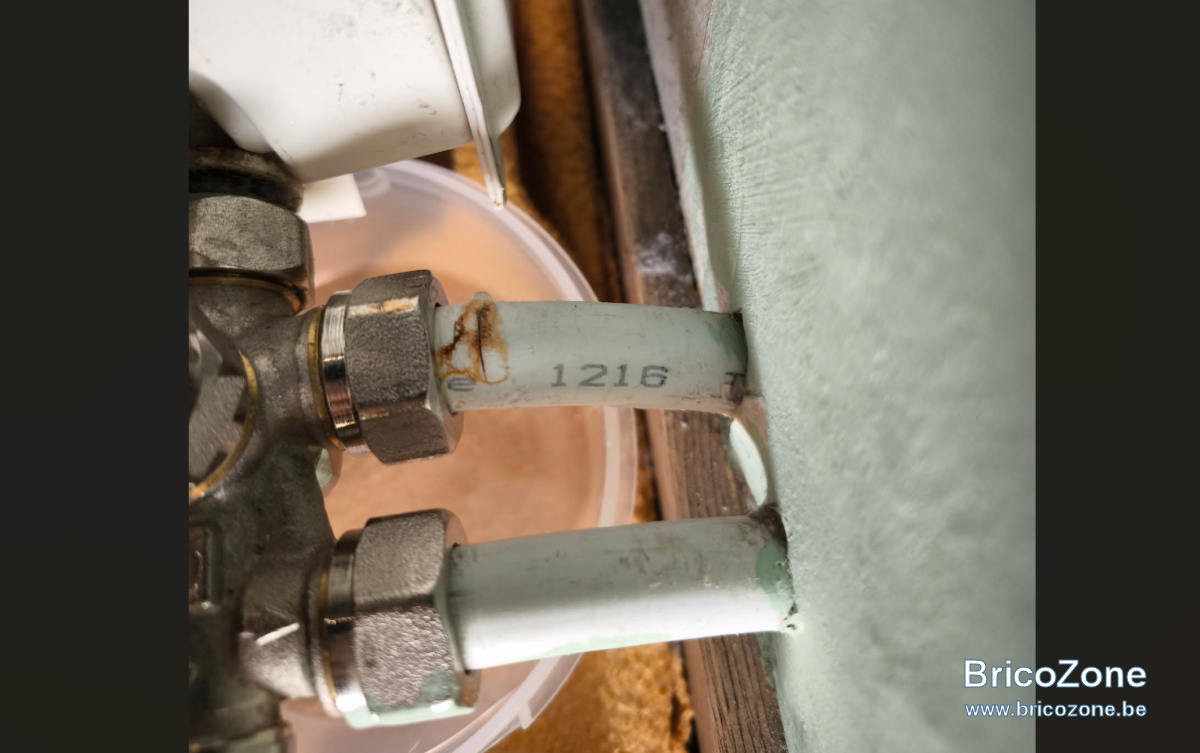

Voici la photo du méfait (on remarque comme si il y avait eu une entaille dans le tuyau (la partie brune); me demandez pas comment c'est arrivé, je n'en ai aucune idée:



Vu l'espace disponible et la courbure comment faire ?

Au rez de chaussée, les radiateurs sont raccordés par un genre de bloc (platine ?) encastré dans le mur et donc les tuyaux arrivent par le bas sans courbure et cet élément fait le coude avec une sortie 1/2" je pense et il reste alors à raccorder un tuyau rigide entre cet élément et le corps du radiateur.
Je ne sais pas si ça serait une solution jouable ni comment s'appelle cet élément (qui nécessiterait évidemment de creuser le mur pour dégager la zone de travail, mais bon si il faut le faire pour avoir une réparation qui tienne dans le temps).

D'autres idées ou info pour régler ça ?

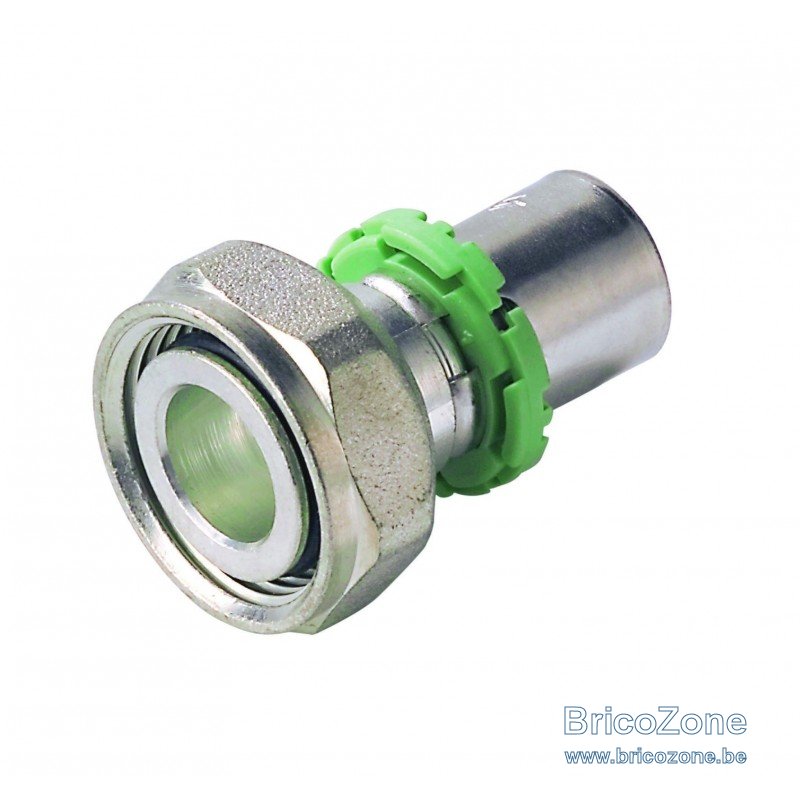

Pour moi, la seul réparation sans dégât, c’est de sertir un raccord M22-16.
Il est plus grand que le compression.

Du coup c'est un écrou flottant en 1/2" et je mesure pour le sertir pile là où il faut, c'est jouable je pense. Restera à voir comment il se comporte avec la courbe car c'est évidemment le premier fait et celui avec la courbe la plus dégueulasse (sinon c'est pas drôle).

Merci du tuyau

C’est pas du 1/2, mais du M22
Distributeur comap

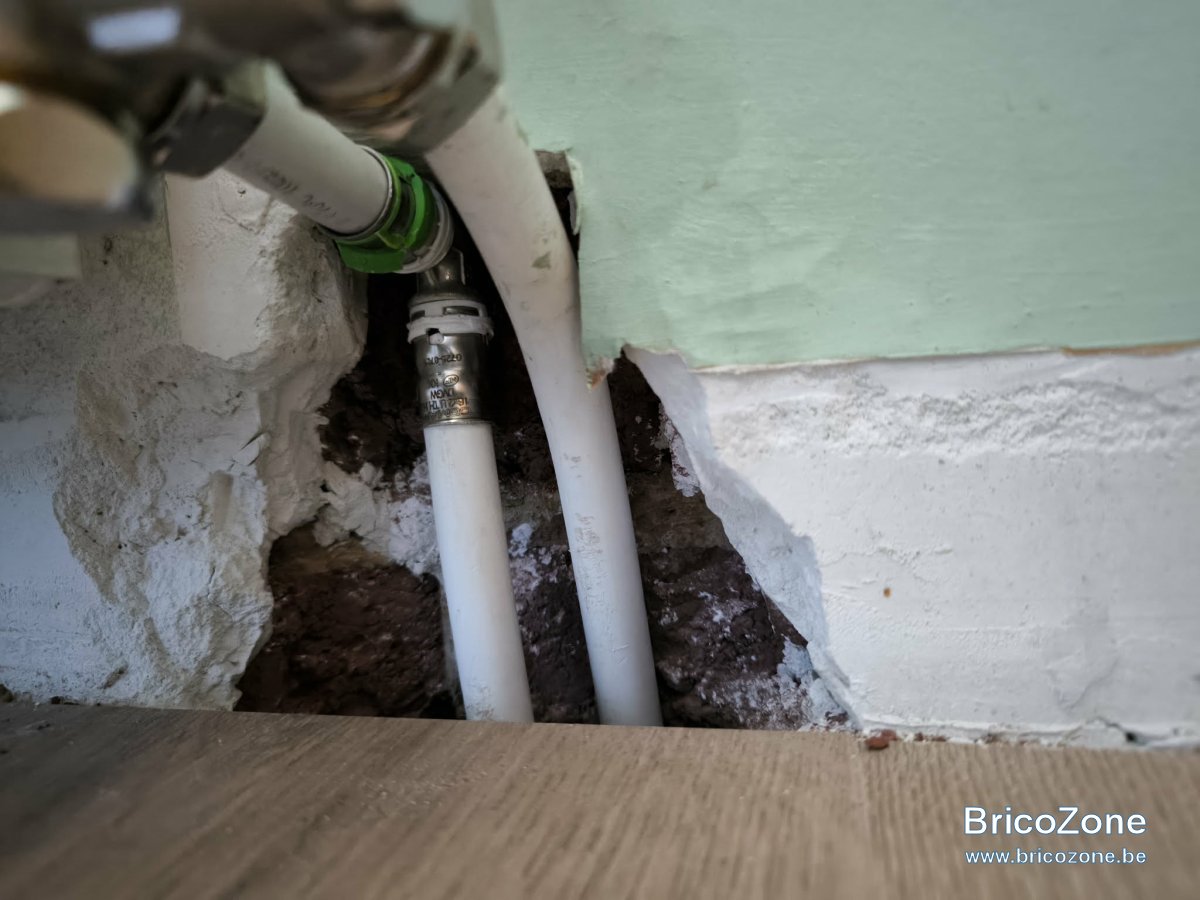

Pour le suivi, voici ce qui a été fait avec le chauffagiste. On a opté pour un coude à 90° car avec un manchon ça aurait été galère pour faire la courbe tant l'espace est réduit. Si ça peut servir à d'autres.

Euhh ! c'est quoi ce sertissage ? le multicouche n'est même pas enfoncé correctement ?

Effectivement sur celui vertical on dirait qu'au niveau du regard il n'est pas à fond (pourtant il n'y a aucune fuite).
Sur la partie à l'horizontal par contre là il est bien enfoncé.

Je vais suivre ça et voir si avec le temps ça ne pose pas problème. Je ne comptait pas refermer tout de suite de toute façon

On dirait aussi que ca a été serti bizarrement

J'ai pas trop de point de comparaison car perso j'en met à compression en général (n'ayant pas la machine ad-hoc vu son prix). En tout cas il a bien galéré pour y mettre le raccord et la machine vu le peu d'espace disponible.

dans le témoin, il y a une marge. Le fabriquant, du moment ou on voit le blanc du tuyau c'est OK.
ça arrive qu'il se retire légèrement lors du sertissage.
Par contre, on a l'impression qu'il a été écrasé (mâchoire mal mise).

Ne pas trop reboucher (et surtout protéger le sertissage)
