Reprise de charpente en fermettes et contreventement

Bonjour,

Dans le cadre de l'aménagement des combles d'une maison que nous rénovons, nous avons fait intervenir un charpentier pour renforcer une charpente en fermettes, afin de pouvoir déplacer les pieds droits et gagner de la surface de plancher.

Avant travaux, les pieds droits étaient à presque 2m des murs extérieurs et faisaient environ 2m de hauteur. Les chevrons étaient en 2 parties (en rose et jaune sur le schéma suivant), liées entre elles par un renfort d'environ 80cm (en bleu sur le schéma) :


Voici des photos des combles et de la charpente avant travaux :



Afin d'aménager les combles et d'exploiter au mieux la surface, il a donc été prévu de déplacer les pieds droits sur environ 1m, de rajouter 5 fenêtres de toits : j'avais pour cela sollicité un BE qui avait défini les renforts à prévoir pour les chevrons, les fenêtres de toit ou le chevêtre de l'escalier.

Les travaux de charpente viennent de se terminer, et voici un aperçu du résultat :


Tout semble conforme à ce que j'attendais, mais je suis néanmoins "surpris" de la gestion des contreventements après les travaux, puisqu'ils sont "collés" sur les chevrons directement :

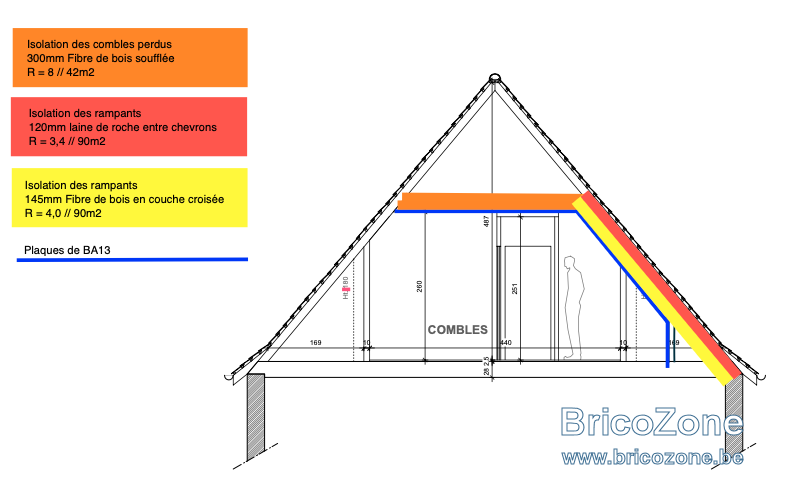

Est-ce que cela ne risque pas de poser problème au plaquiste pour la pose des 2 couches croises d'isolants et du placo? Il est prévu une première couche de laine de roche de 12cm entre les chevrons, puis une deuxième couche croisée de fibre de bois de 14,5cm.

Bonjour,

La question n'est pas claire pour moi. Vous parlez des chevrons je suppose et non des solives ? Les solives, c'est pour le plancher.
Si c'est pour le toiture et donc entre les chevrons que l'isolation va venir, il y a problème plus ennuyant pour moi : l'absence de sous-toiture. Sans celle-ci, c'est humidification de l'isolation à coup sûr !

Doludo a dit:

Bonjour,

La question n'est pas claire pour moi. Vous parlez des chevrons je suppose et non des solives ? Les solives, c'est pour le plancher.
Si c'est pour le toiture et donc entre les chevrons que l'isolation va venir, il y a problème plus ennuyant pour moi : l'absence de sous-toiture. Sans celle-ci, c'est humidification de l'isolation à coup sûr !

Cliquez pour agrandir...

Effectivement, je parle bien des chevrons : c'est corrigé.
Pour l'absence de sous-toiture, c'est un problème mais nous n'avons pas les moyens de nous en occuper tout de suite...
C'est pour ça que je cherche également la première couche qui "supportera" le mieux la porosité des tuiles actuelles : laine de roche, fibre de bois, chanvre,...

Bonsoir,

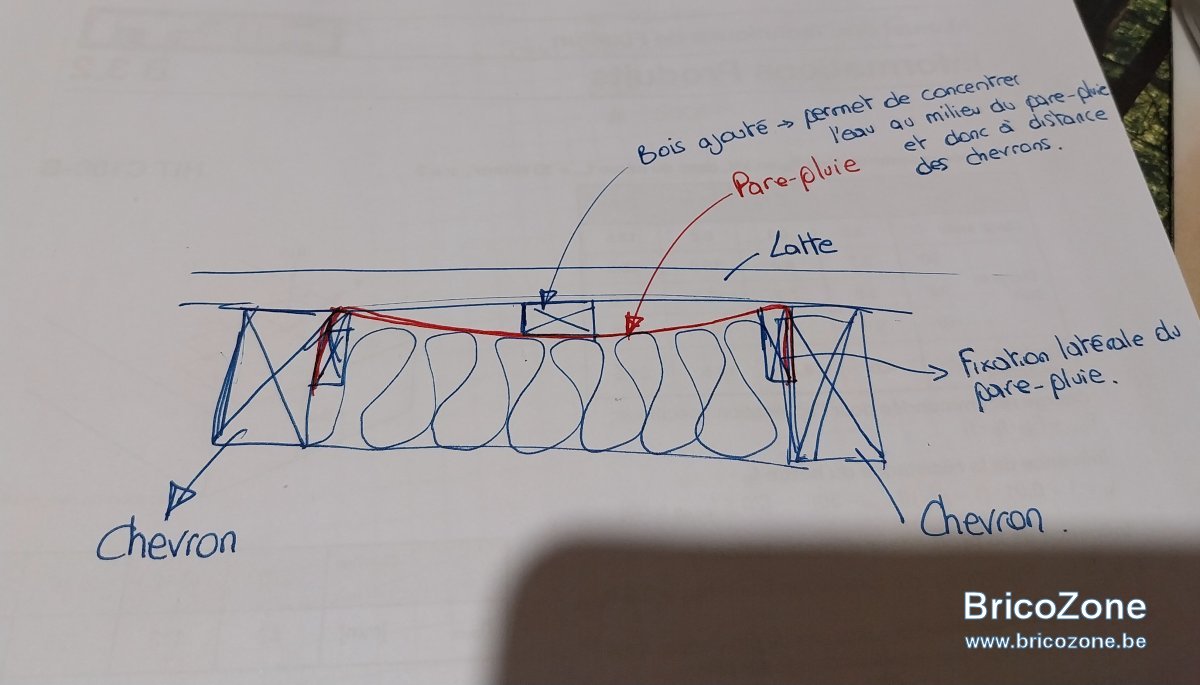

Il y a un moyen de mettre un pare-pluie par l'intérieur. L'avantage de cette solution, c'est qu'elle protège l'isolation de l'humidité. Le désavantage c'est qu'elle concentre l'éventuelle humidité en pied de toiture.
Normalement cette eau doit être dirigée vers l'extérieur (dans la corniche généralement). Dans ce cas-ci, elle amène l'eau en tête de mur...

Pour ce qui est du contreventement, il faut faire avec, pas le choix. Il faudra interrompre localement le surchevrons (ou réduire localement son épaisseur). Vous pouvez soit :

- placer un surchevron perpendiculairement aux chevrons
- placer un "sparren expander" (poutre en T dont la plus grande partie du T se fixe contre un chevron existant).

Doludo a dit:

Voir la pièce jointe 161883 Bonsoir,

Il y a un moyen de mettre un pare-pluie par l'intérieur. L'avantage de cette solution, c'est qu'elle protège l'isolation de l'humidité. Le désavantage c'est qu'elle concentre l'éventuelle humidité en pied de toiture.
Normalement cette eau doit être dirigée vers l'extérieur (dans la corniche généralement). Dans ce cas-ci, elle amène l'eau en tête de mur...

Pour ce qui est du contreventement, il faut faire avec, pas le choix. Il faudra interrompre localement le surchevrons (ou réduire localement son épaisseur). Vous pouvez soit :

- placer un surchevron perpendiculairement aux chevrons
- placer un "sparren expander" (poutre en T dont la plus grande partie du T se fixe contre un chevron existant).

Cliquez pour agrandir...

Donc avec cette solution, il y a un risque de dégrader la façade et l'ITE plus rapidement? Ou de toute façon, la façade étant déjà exposé à la pluie, le "surplus" ne sera que limité?

Après, je me demande également si il faudrait installer ce pare-pluie sur toute la longueur des rampants?
Il n'est prévu de poser l'isolant que la longueur de la partie aménagée, donc je ne sais pas si ça représente un intérêt d'avoir une partie de la toiture avec et une partie sans pare-pluie...
