schéma unifilaire et plan de position - éléments au sous-sol

Bonjour à tous,

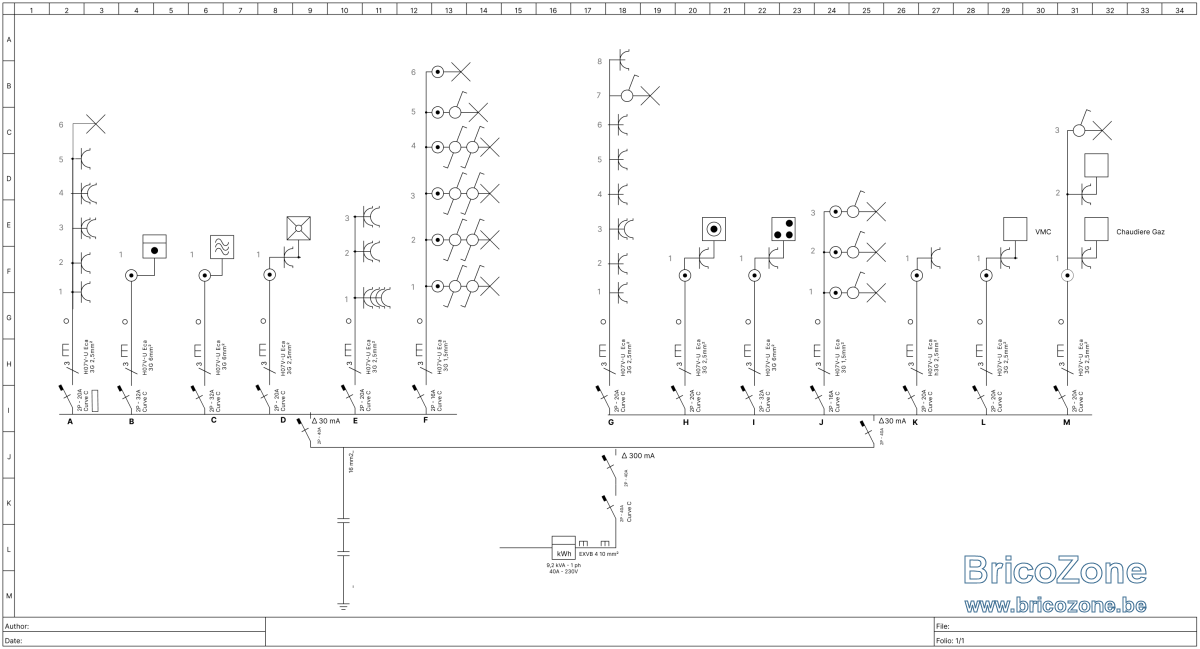

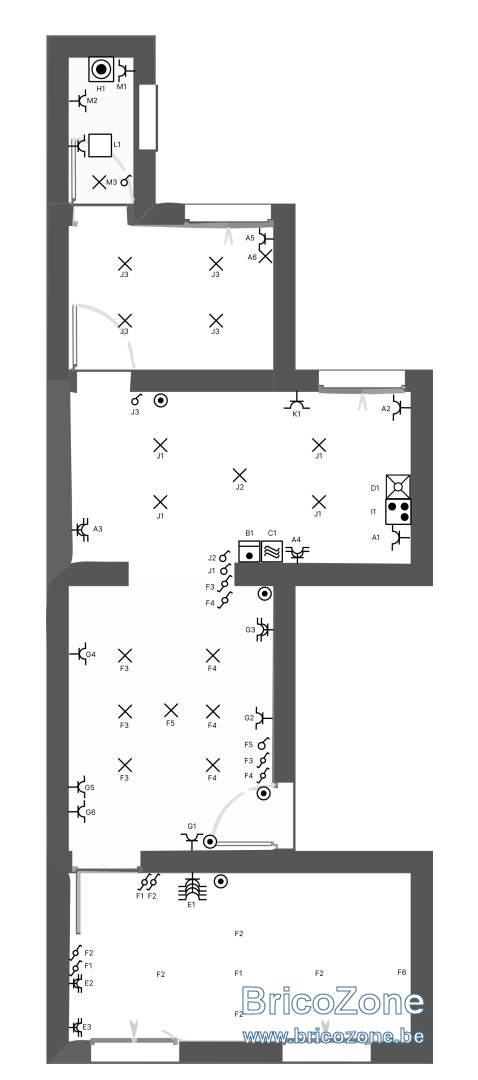

Je prépare actuellement mon audit électrique avec Vinçotte, et j’ai réalisé moi-même le schéma unifilaire ainsi que le plan de position. J’ai beaucoup lu les nombreux posts très utiles sur ce forum (merci à tous ceux qui partagent leurs expériences !), mais j’aurais encore besoin de quelques avis pour être sûr que tout est conforme.

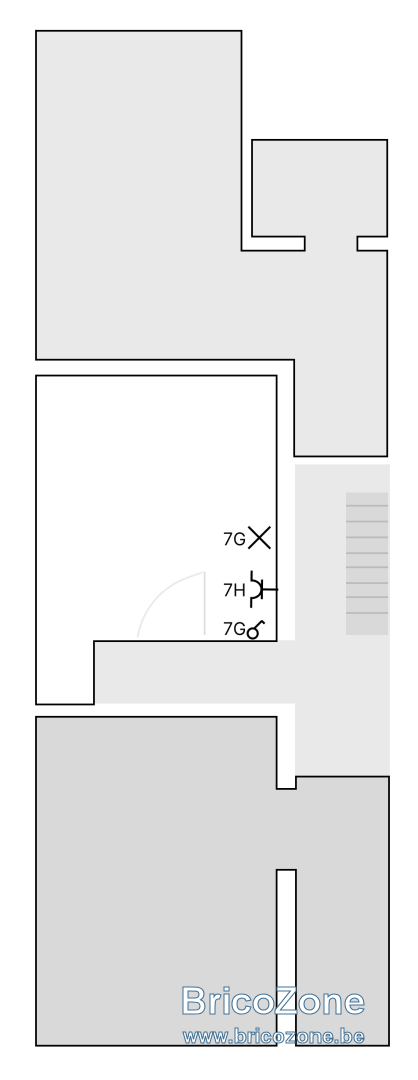

En particulier, j’ai un doute concernant le Circuit 7, en câble de 2,5 mm², protégé par un disjoncteur de 20A. Ce circuit alimente 6 points dans le salon et également 2 éléments au sous-sol (repères 7F et 7H), à environ 12 mètres du tableau électrique.

Est-ce que cette configuration peut poser problème au niveau de la distance ou de la conformité RGIE ? J’ai bien indiqué les destinations dans le plan, mais je préfère avoir l’avis de la communauté avant de finaliser le dossier.

Si jamais vous voyez d'autres soucis dans le schéma ou le plan, je suis preneur de vos conseils.

Merci d’avance pour vos conseils, et bonne journée à tous !

Pas de souci pour la cave pourquoi ne pourrait-on pas........?
On s'en tape tant que tout est correctement sur le schéma (exemple : vous pourriez taper la prise du fond du jardin sur le même disjoncteur que la salle de bains si ça vous chante... tant que c'est correctement protégé et que ça ne dépasse pas le nb de points, on ne peut rien vous dire).


Il manque le comportement au feu (F1, F2, Cca, Eca,...).



Normalement, on est censé faire l'inverse de ce que vous avez fait niveau annotations...
Chaque disjoncteur est censé être annoté d'une lettre, et, chaque prise reçoit un numéro (ce qui permet de voir directement combien de points se trouvent sur chaque disjoncteur).

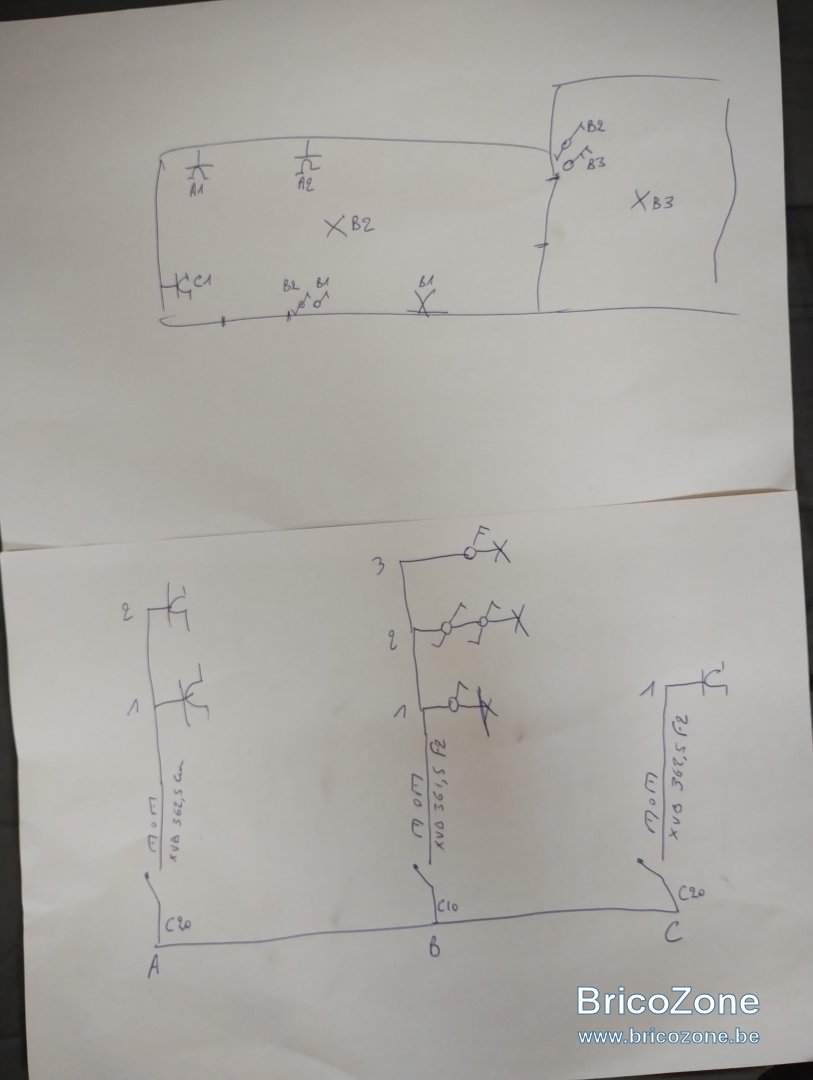

Photo exemple schéma vite fait pour illustrer.
Je ne sais pas où vous avez vu que l'on faisait ainsi... ça n'a juste pas de sens...

Vous mettez des différentiels 40 mA? Pas des 30 mA? Pourquoi?
Il leur manque aussi le type et leur pouvoir de coupure

Bern64 a dit:

Vous mettez des différentiels 40 mA? Pas des 30 mA? Pourquoi?
Il leur manque aussi le type et leur pouvoir de coupure

Cliquez pour agrandir...

Ops, erreur de frappe, c'est bien 30 mA. Bien vu, merci!

flashman a dit:

Pas de souci pour la cave pourquoi ne pourrait-on pas........?
On s'en tape tant que tout est correctement sur le schéma (exemple : vous pourriez taper la prise du fond du jardin sur le même disjoncteur que la salle de bains si ça vous chante... tant que c'est correctement protégé et que ça ne dépasse pas le nb de points, on ne peut rien vous dire).


Il manque le comportement au feu (F1, F2, Cca, Eca,...).



Normalement, on est censé faire l'inverse de ce que vous avez fait niveau annotations...
Chaque disjoncteur est censé être annoté d'une lettre, et, chaque prise reçoit un numéro (ce qui permet de voir directement combien de points se trouvent sur chaque disjoncteur).

Cliquez pour agrandir...

Merci beaucoup! C'est bien Eca, je vais faire les changements suggérés
