Schéma unifilaire fini, Besoin de conseils

Cory

• 9 Février 2016

• #21

Bonjour belgotux,
Chez Cebeo vous pouvez avoir les peignes tri sans problèmes.

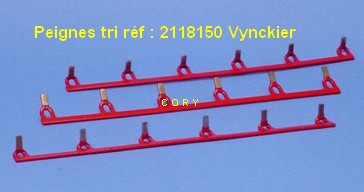

Voir la photo ci-dessous, moins cher, moins encombrant et plus facile à travailler que ceux illustré plus haut.
Pour les raccordements entre rangées vous utilisez du VOBs (souple avec embouts) qui vous donneront moins de risque de mauvais contacts.
Cory

[/URL]



belgotux

• 9 Février 2016

• #22

Salut Cory,

Oui c'est bien ceux là que j'avais vu mais que mono ou en tétra quand j'avais été il y a 1 an. Je vais voir avec la référence et j'adapterai mon schéma de coffret pour du triphasé en séparant toujours la partie 30 et 300mA.

Par contre s'il faut des cosses pour les fils rigides, je sais les recourber avec une simple pince ou il faut une spéciale qui courbe le cable correctement ?

Merci pour tous vos conseils!

Je vous ferrai bien un bisou mais je pense que vous seriez intéressé uniquement si j'étais une jolie jeune femme :cryx:

Je vais aller voir aujourd'hui ETM s'il ferme pas avant 17h30... Sinon demain à cebeo, mais avec le taf pas évident... A force de repousser la visite je suis maintenant bien à la bourre, ça m'apprendra...



Cory

• 9 Février 2016

• #23

Bonjour,
"Par contre s'il faut des cosses pour les fils rigides, je sais les recourber avec une simple pince ou il faut une spéciale qui courbe le cable correctement ?"
Avec une simple pince universelle vous resserrez les cosses, pas besoins de pince spéciale pour ce petit travail.
"Je vous ferrai bien un bisou mais je pense que vous seriez intéressé uniquement si j'étais une jolie jeune femme :cryx:"
Pas de soucis, je peut me contenter de votre compagne, j'en profiterais pour lui apprendre quelques trucs >p (mon n° gsm en MP)
Quand à la visite ne vous en préoccupez pas, terminez tout vos travaux et alors il sera temps de le prévoir.
Cory



belgotux

• 9 Février 2016

• #24

Elle n'a plus gran chose à découvrir avec moi

Par contre j'ai un truc qui me chiffonne pour les différentiels, c'est des tétra et mon arrivée est en 3x230v, j'ai relié sur L1 L2 L3, mais pour le test bouton ça fonctionnera ? Ou il faut relier une sortie N sur une des phase peut-être ?

Bonne soirée



Casema

• 9 Février 2016

• #25

Pour suivre cette discussion intéressante....



Cory

• 10 Février 2016

• #26

Bonjour belgotux,
Normalement en 2x230 et 3x230V on utilise pas la borne "N".
Pour un pontage éventuel pour le bouton test il faudrait vous référer au schéma qui est sur le différentiel, ou nous donner marque et type.
Cory



belgotux

• 10 Février 2016

• #27

Je savais pas que c'était différent pour chaque constructeur. J'ai été voir sur leur site : http://products.geindustrial.com/In...OG=PP&lang=fr_BE&PRODUCT_NUMBER=ELFA_PP604309

D'après ce que je peut voir c'est entre le 2e et 3e que le test est fait. Je testerai une fois mon tableau recâblé justement



Cory

• 10 Février 2016

• #28

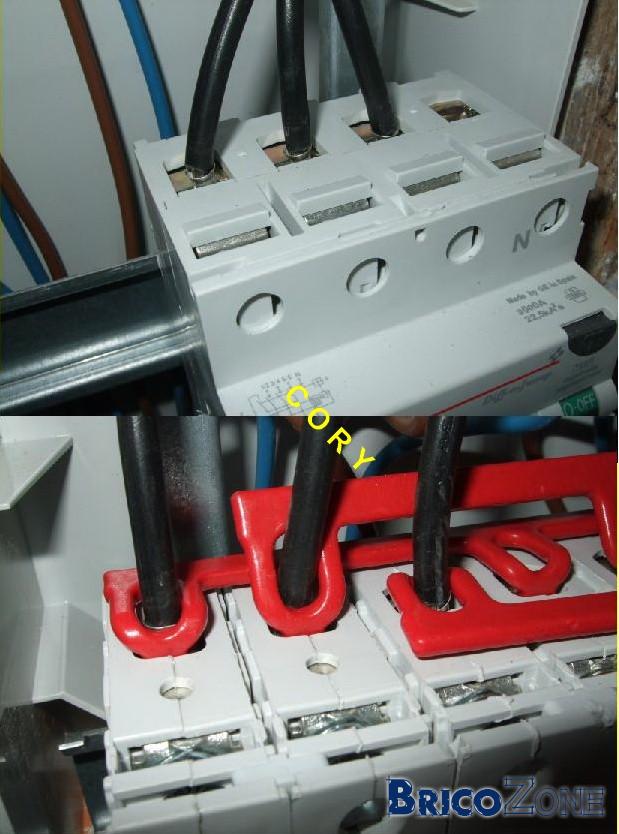

Vynckier, très bon choix et pas besoin de faire un pontage en ignorant la borne "N".
Vois ma photo.
Cory



belgotux

• 10 Février 2016

• #29

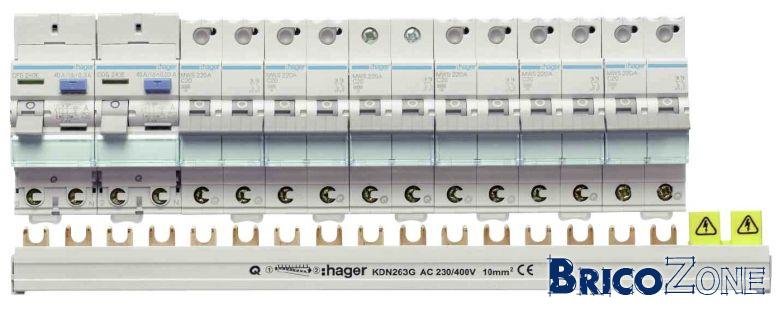

Pour les peignes j'ai peu avoir que ceux-ci chez etm :

J'aimerai savoir si je peux je pas couper tout juste mais laisser dépasser ?

Donc j'ai un 72 modules (4x18) et actuellement 14 modules sur chaque ligne de prise et d'ici 5 ans je rajouterai 3 ou 4 disjoncteurs. Donc je peux laisser 3 barettes dépasser dans le vide en les isolant avec du papier collant isolant ? (ou bande isolante je sais jamais quel nom donner lol)



Cory

• 10 Février 2016

• #30

Bonjour belgotux,
Dommage pour les peignes.
Oui vous pouvez laisser des broches libres mais isolées.
Cory



pegase

• 11 Février 2016

• #31

Il existe des caches bornes isolées



belgotux

• 11 Février 2016

• #32

J'ai eu la barrette pour 12€ de mémoire ttc chez etm pour le tri et 16€ pour le tétra pour relier les 2 différentiels, je m'attendais à pire vu les prix sur le net.

Sinon j'ai tout racheté en vyckier, il me reste une rangée à remplacer ce soir, hier j'en voulais plus après avoir remplacé 3 rangées...

Pour les cache bornes merci je connaissais pas, mais trop tard je serai pas repasser au magasin aujourd'hui (mon controle est demain). Mais je dois avoir des gaines thermo rétractables qui trainent quelque part et se sera pas collant quand j'en aurai besoin et que je les retirerais

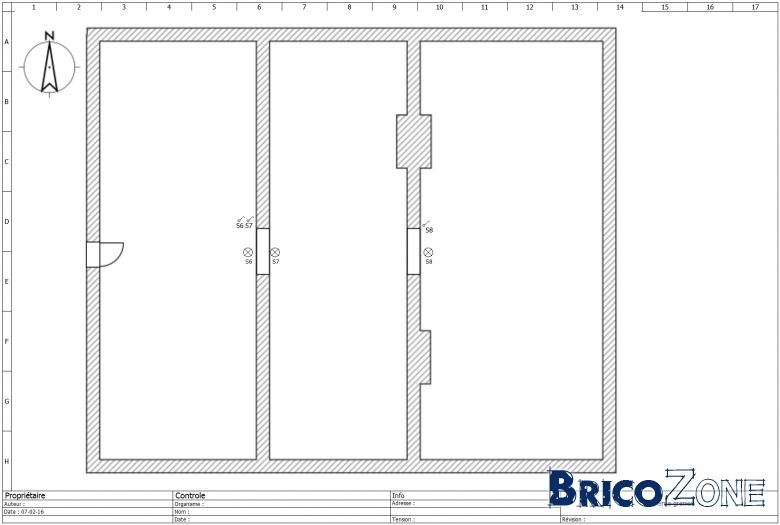

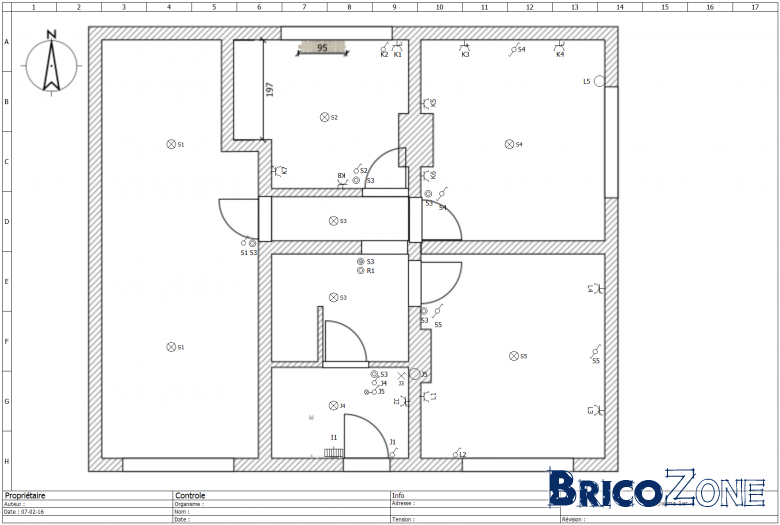

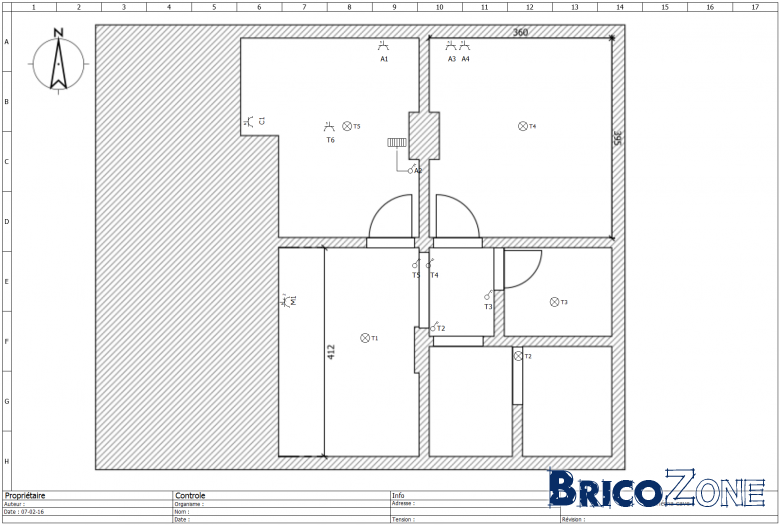

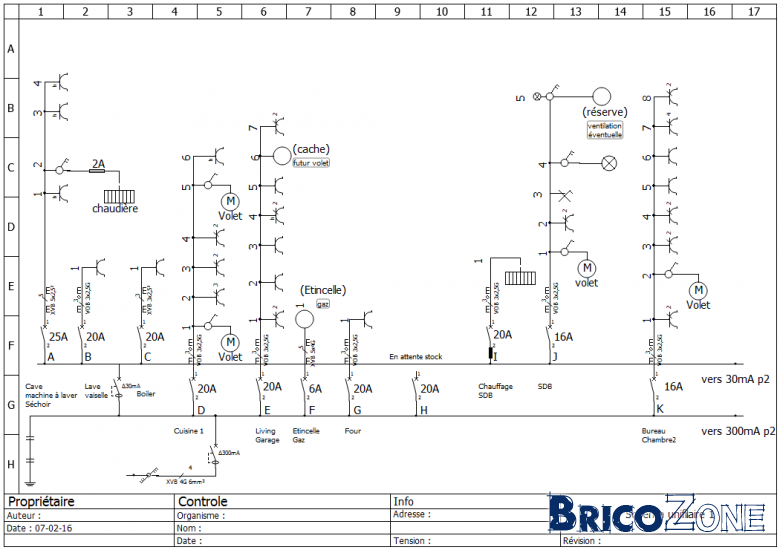

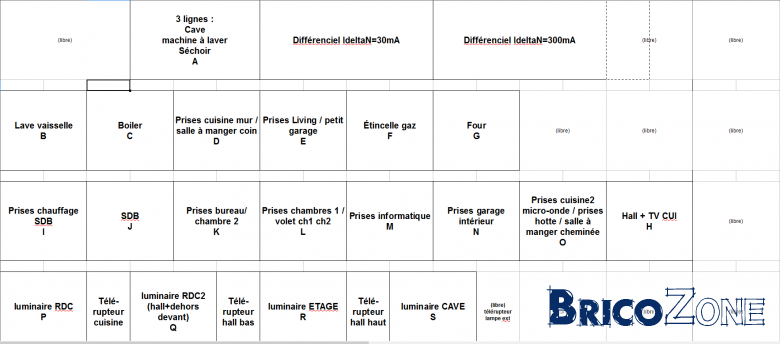

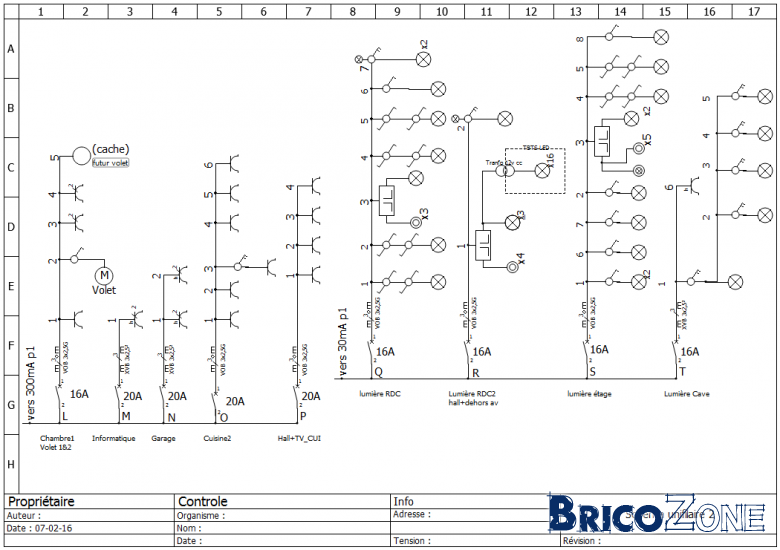

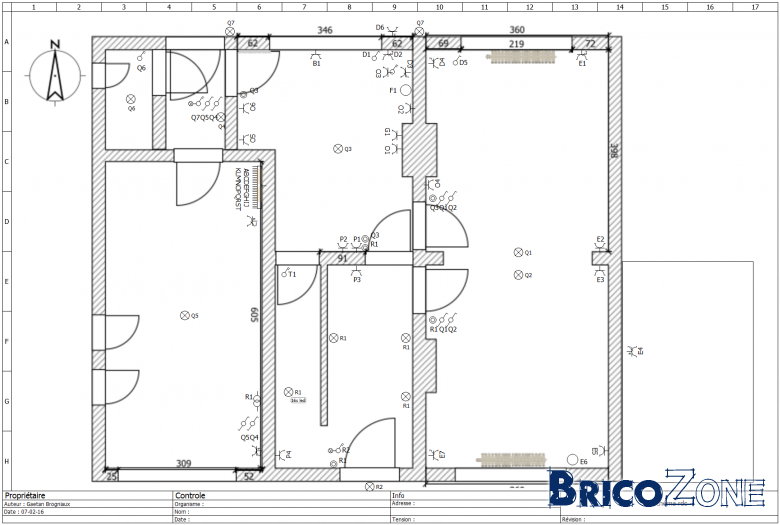

Sinon je donne ici toute ma doc que j'ai mis à jour : la disposition du tableau et les 6 pages de schéma.

J'espère que le fait qu'il y a une ligne 30mA et une 300mA sur le schéma unifilaire c'est clair sur le schéma pour le controleur.

Je mettrais la photo du tableau tantot, on verra un avant et après, et c'est sur que ce sera plus propre



belgotux

• 12 Février 2016

• #33

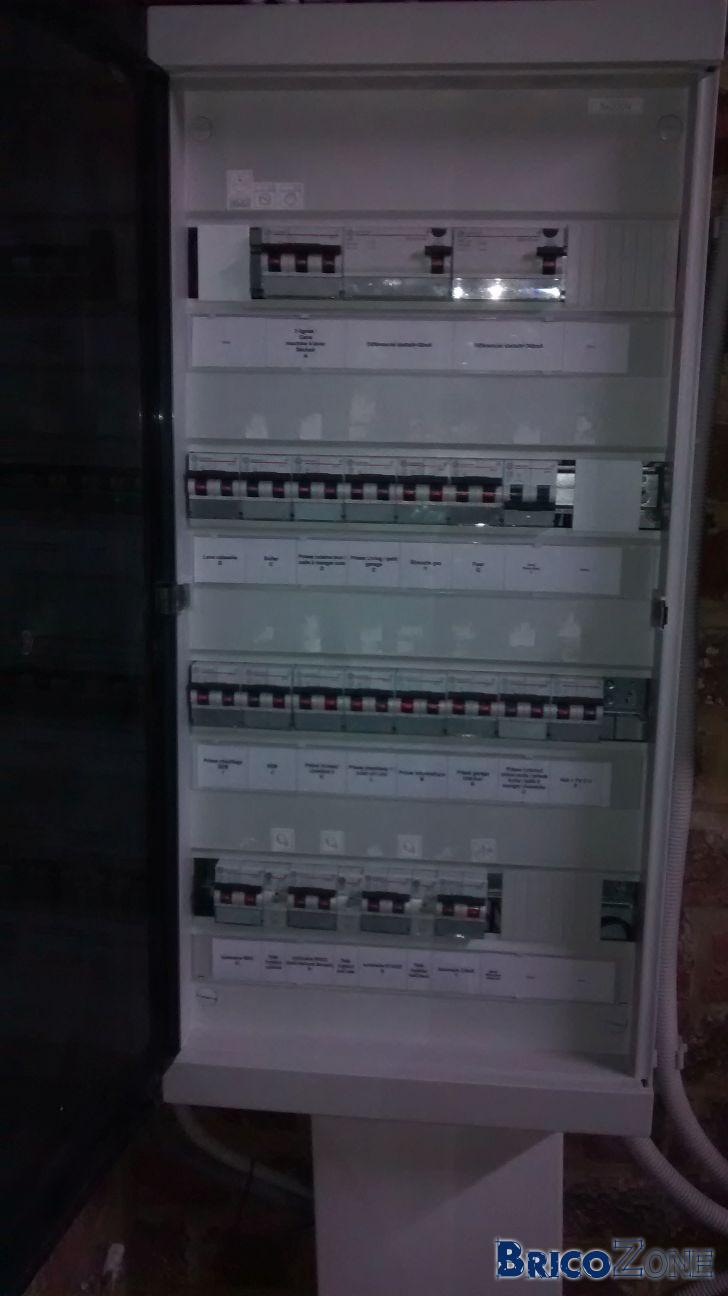

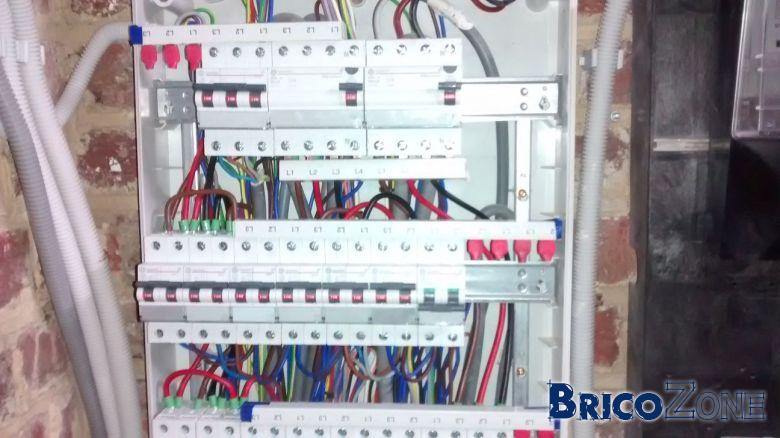

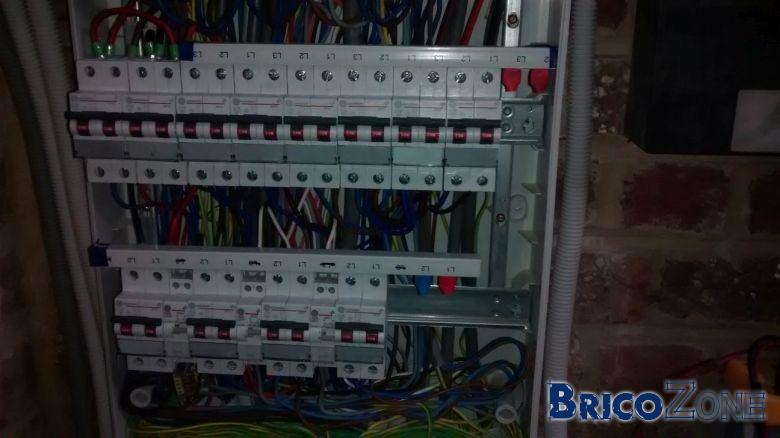

Et voici les photos du tableau refait avec peignes et cables flexible avec cosses. D'ailleurs je trouve plus chiant les cables avec cosses dont le plastique prend de la place que des cables rigides...
Pas facile de passer les cosses derrière la barrette de tétra, ca la déplace un peu vers l'avant.
Par contre les tri ça c'est super, plein d'espace pour mettre jusque 2 cables car les piques sont au niveau des visses, on peut donc facilement en mettre 2



Cory

• 12 Février 2016

• #34

Bonjour belgotux,
Je ne comprend pas pourquoi la dernière rangée est sur 2 phases ? pourquoi ne pas avoir regroupé les disjoncteur et répartir sur toutes les phases.
Il faut raccorder le VOBs dans la cage de la borne et le peigne à fourche dans l'emplacement prévu et il ne bougera pas.
En règle générale on ne place qu'un seul fil dans une borne et pour le repiquage on se repique sur le peigne.
Sinon, beau travail.
Cory



belgotux

• 12 Février 2016

• #35

:=)

Merci à Cory et pegase pour le temps passé à montrer mes erreurs afin d'être en règle et travailler plus proprement.

Pour les autres qui lieront précision venant de BTV, on peut tout mettre sur le 30mA (placé après le 300mA évidemment). Et d'après le controleur, dans une installation électrique neuve, avec les fils remplacés aucun soucis qu'il ne saute pour rien.

Bonne soirée à tous



Cory

• 12 Février 2016

• #36

Bonjour belgotux,
Parfaitement d'accord, mais il s'agit d'un montage ridicule qui complique les recherches en cas de pertes et qui n'apporte absolument rien à l'installation.
cory



flashman

• 15 Février 2016

• #37

Attention que vous avez mélangé du souple et du rigide dans une même borne, ce qui est interdit et très dangereux.



Cory

• 16 Février 2016

• #38

Bonjour flashman,
Si le souple est avec embouts (obligatoire) il n'y a pas d'interdiction que je sache.
Mais de toutes façon je déconseillerais de placer plusieurs fils dans la même cage d'un disjoncteur.
Il y a assez de raccords possible le long d'un peigne.
Cory



belgotux

• 16 Février 2016

• #39

flashman;1086898 a dit:

Attention que vous avez mélangé du souple et du rigide dans une même borne, ce qui est interdit et très dangereux.

Cliquez pour agrandir...

Le contrôleur ne me l'a pas signalé. Et la cosse du flexible épouse la forme du câble rigide donc pour moi pas de risque de faux contacte comme il y aurait entre 2 fils rigides. Maintenant ce n'est que mon avis de non expert
