Schéma unifilaire + plan pour contrôle janvier 2026

Bonjour,

Semaine prochaine se passe le contrôle OCB suite à l'ajout de circuits lors de la construction d'une extension à ma maison (2024-2025).

L'ensemble de la maison (ancienne bâtisse), avait été déjà contrôlée et agrée en mai 2023 (c'est signalé sur les nouveaux plans et schémas).
J'ai donc du refaire des plans et schéma en reprenant la situation de 2023, et ajouté ce qui s'est intégré en 2025 (ce qui a été ajouté est signifié de couleur verte sur les schémas).

Puis-je avoir vos avis et remarques ?











Merci d'avance pour vos lumières

Kiff

Salut ! Pas de chance, on ne distingue aucune couleur si ce n'est le noir! On ne peut donc pas mettre le doigt facilement sur les changements apportés sans y passer des heures ! Copies à revoir ! Ciao.

Je vois bien la couleur verte sur les documents. Il faudra régler ton écran @Tchotto

Je confirme Tchotto, vraiment pas clair sans devoir traiter chaque image.
Une autre couleur aurait été plus contrastante.

Bonjour,

En effet, j'avoue que c'est pas évident.

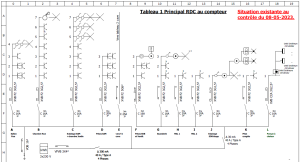

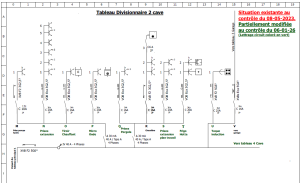

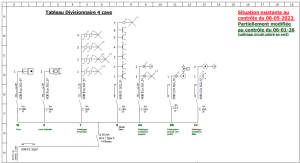

Au final il n'y a que les schéma unifilaire du tableau 2 et 4 qui ont eu beaucoup de changement,
j'ai coloré en vert les lettre de chaque nouvelle ligne.

Le tableau 1 et 3 ont déjà été réceptionné en 2023.

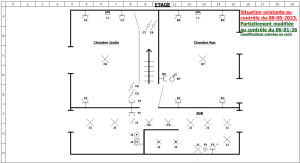

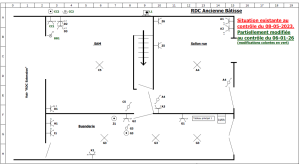

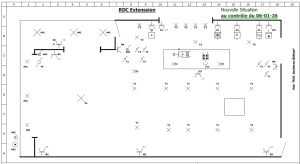

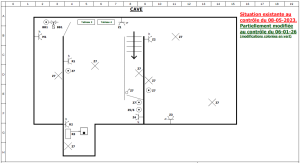

Et au final, pour les plan, seul le plan "nouvelle extension est nouveau"

Je vais regarder à changer de couleur pour que ce soit plus clair, si nécéssaire.
Sur le papier, cella se voit bien.

Du reste, j'ai juste rajouté les informations nécessaire depuis juin 2023,
comme pour les câbles (F2, CCA, ECA), pour les disjoncteurs (3Ka), ....

Est-ce du coup vraiment nécessaire de vous renvoyer les images modifiées avec une autre couleur ?
