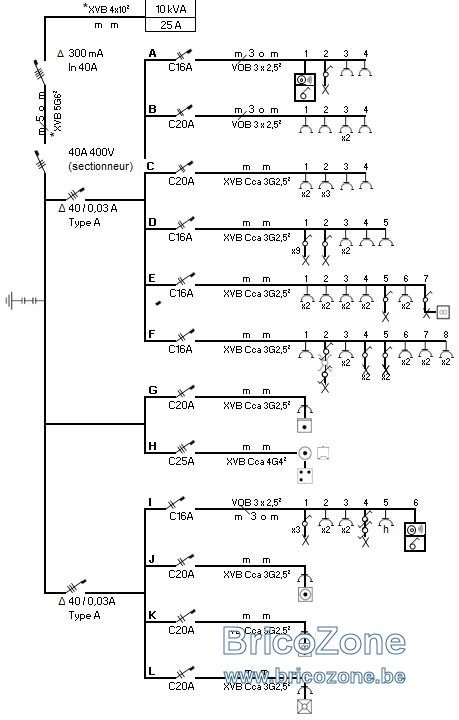

Je viens de terminer le renouvellement complet de l'installation électrique de mon appartement et j'aimerais avoir votre avis sur le schéma que j'ai réalisé (avec Excel, orientation différente des schémas habituels pour des raisons de facilité d'exécution). L'alimentation est en 3 x 230 V (sans neutre)
Quelques explications et questions :
1° un fil bleu va du compteur au tableau de mon appart mais il n'est branché nulle part, ni au diff 300 mA entre les deux ;
2° étant donné que lors du contrôle je n'aurai pas encore installé la taque (circuit H), j'hésite entre mettre une boite de branchement ou un simple point de connexion, d'où la présence de deux symboles ; que me conseillez-vous ?
3° suite aux modifs du RGIE en date du 1er juin 2023, l'utilisation de diff 30 mA a été élargie, notamment à l'ensemble des "prises de courants non destinés à l’alimentation des appareils et machines fixes ou à postes". Qu'en est-il des frigo et chaudière (appareils et machines fixes ou à poste) dont les prises sont sur des circuits comportant d'autres prises qui elles doivent être protégées ? Ce qui est mon cas, comme je l'ai prévu, le frigo devant être branché sur le circuit C et la chaudière, sur le circuit I. Autrement dit, peut-on protéger plus que ce que le RGIE impose ?
4° je lis qu'il faut faire figurer les boites de dérivation sur le schéma unifilaire ; pourtant dans les exemples de schéma, je n'en vois jamais ; est-ce à dire qu'il suffit de les faire figurer sur le plan de situation ?
Merci d'avance pour vos bons conseils !
