Separation entre terasse et mur de soutenement

Bonjour a tous,

Je compte rafraichir ma terasse d'une grande superficie, et lors de mes sondages habituels, j'ai remarqué quelque chose et je voudrais avoir vos avis, avant de faire ce que j'ai en tête.

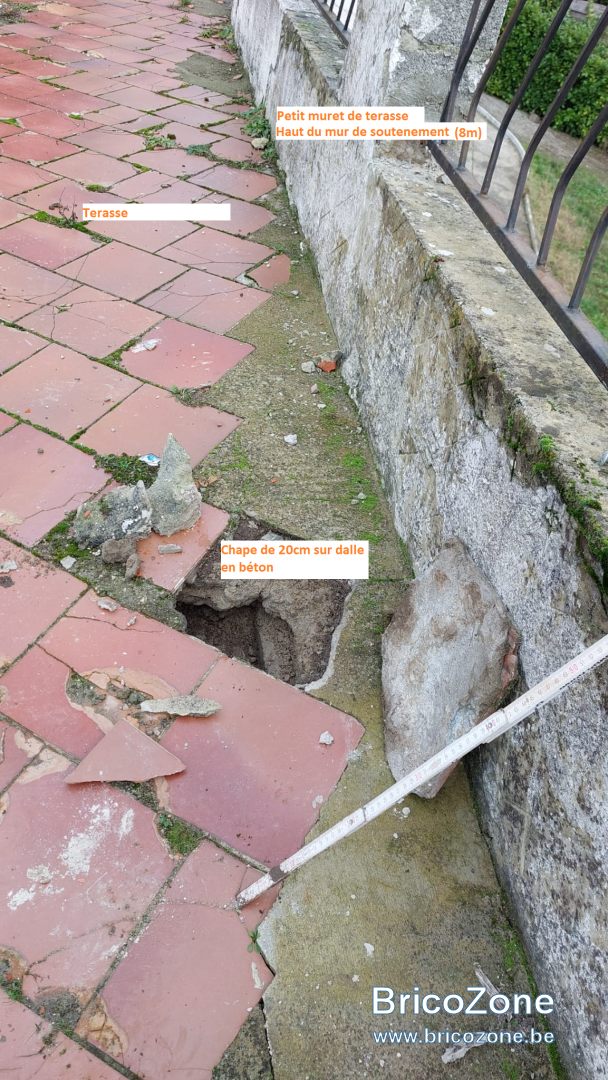

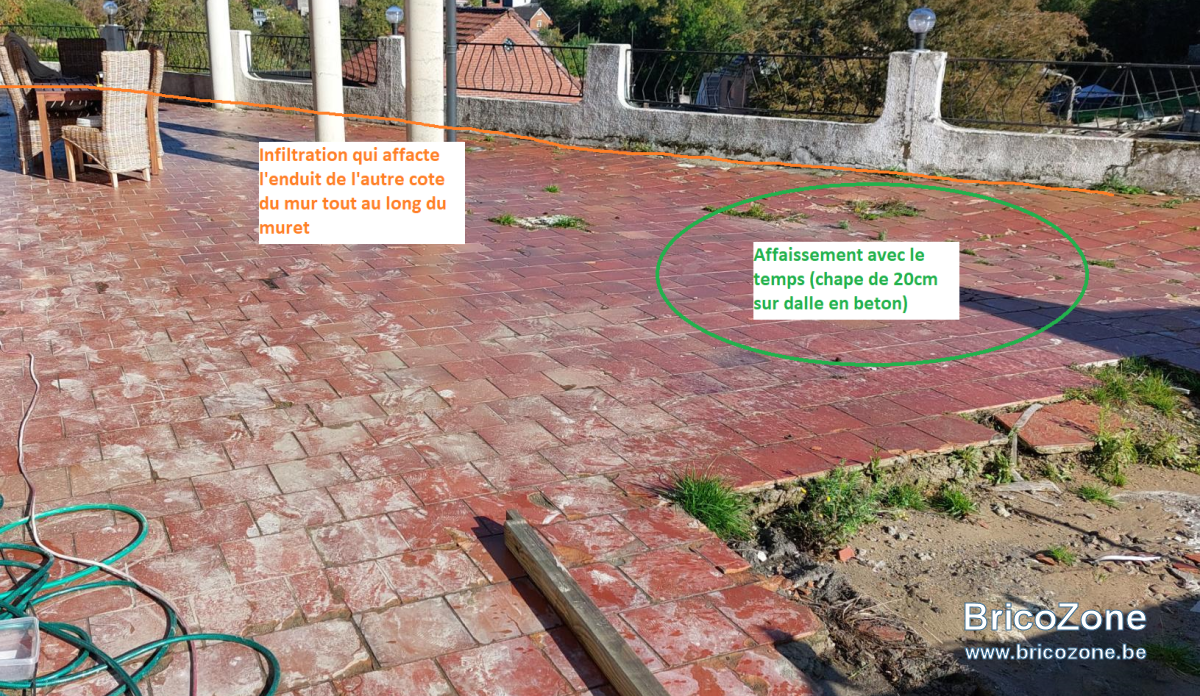

La terasse est a 8m de hauteur, il y a eu un affaissement sur 1m à partir du petit muret, la chape est en mauvais état (voir photo plus bas)





Ce que je compte faire;

Pour les fondations;
- Décaisser 1m tout le long du muret jusqu'à atteindre la dalle de la térasse
- Combler le trou entre les dalles avec du béton liquide
- Goudroner les fondations du muret et y venir mettre une couche de roofing pour éviter les futures infiltrations.
- Faire le niveau pour la future terasse

Ensuite;
- Retirer les dalles la ou je veux poser des nouvelles dalles et garder la ou je pose du gravier (pour gagner du temps)
- Réaliser les évacuations des eaux et chaper les endroits nécessaires.
- Couler un join liquide sur les anciennes dalles (pour combler les vieux joints rapidement)
- Poser une couche de géo
- Poser une bache impérméable par dessus pour poser du gravier.

Qu'en pensez-vous, Avez-vous d'autres conseils, remarques?

D'avance merci

Le but est de construire une piscine ?

Créer d'abord un réseau d'évacuation des eaux.
Créer des pentes
Protéger ce qui doit l'être.
Laisser respirer.

LED3 a dit:

Le but est de construire une piscine ?

Créer d'abord un réseau d'évacuation des eaux.
Créer des pentes
Protéger ce qui doit l'être.
Laisser respirer.

Cliquez pour agrandir...

Bonjour LED3,

Pourriez-vous me donner plus de détails ou peut-etre m'expliquer comment vous procèderiez?

Merci!

Bonjour,

Pour éviter les problèmes avec l'eau, il faut gérer son écoulement.

Sur les photos, on ne voit pas d'évacuation => créer un réseau d'évacuation.
Le mur de soutien, il faut que l'eau qui s'accumule derrière soit évacué => placement d'un drain au pied + évacuation de l'eau.
Les ouvrages en béton, les dégarnir et les protéger avec goudron et membrane.
La couche d'égalisation => création de pente + drainage + évacuation
La couche de finition => pente + gestion de l'eau de surface.

LED3 a dit:

Bonjour,

Pour éviter les problèmes avec l'eau, il faut gérer son écoulement.

Sur les photos, on ne voit pas d'évacuation => créer un réseau d'évacuation.
Le mur de soutien, il faut que l'eau qui s'accumule derrière soit évacué => placement d'un drain au pied + évacuation de l'eau.
Les ouvrages en béton, les dégarnir et les protéger avec goudron et membrane.
La couche d'égalisation => création de pente + drainage + évacuation
La couche de finition => pente + gestion de l'eau de surface.

Cliquez pour agrandir...

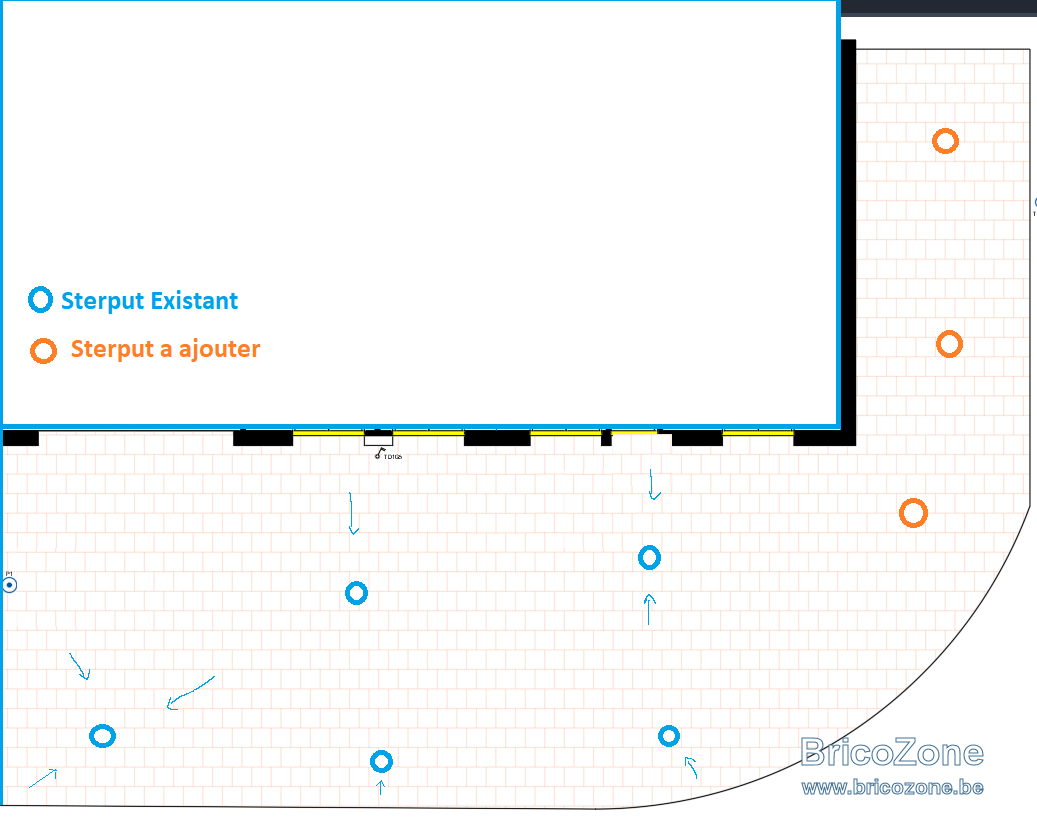

Voici la terasse vue de dessus, il y a deja plusieurs sterputs existants, très peu d'eau stagne lors des pluies sur la surface de 200m2, donc il y a deja une evacuation +- correcte (je vais l'ameliorer bien sur)

Votre mur de soutien est dans quel état ?
Il penche ou il est encore d'aplomb ?

Si le mur a morflé avec les années, je vous conseille vivement de commencer par le rénover avant de commencer quoique ce soit au dessus au niveau de la terrasse.

Le mur est en bon état (il fait 9m), composé de pierres rouges, et d'après plusıeurs ıngénieurs/architectes, il ne bougera pas, surtout que les fondations sont sur de la roche.

Le petit muret blanc que vous voyez sur la photo n'est qu'une extension du mur de soutenement en bloc de beton, qui sert de garde-corps pour la terasse.

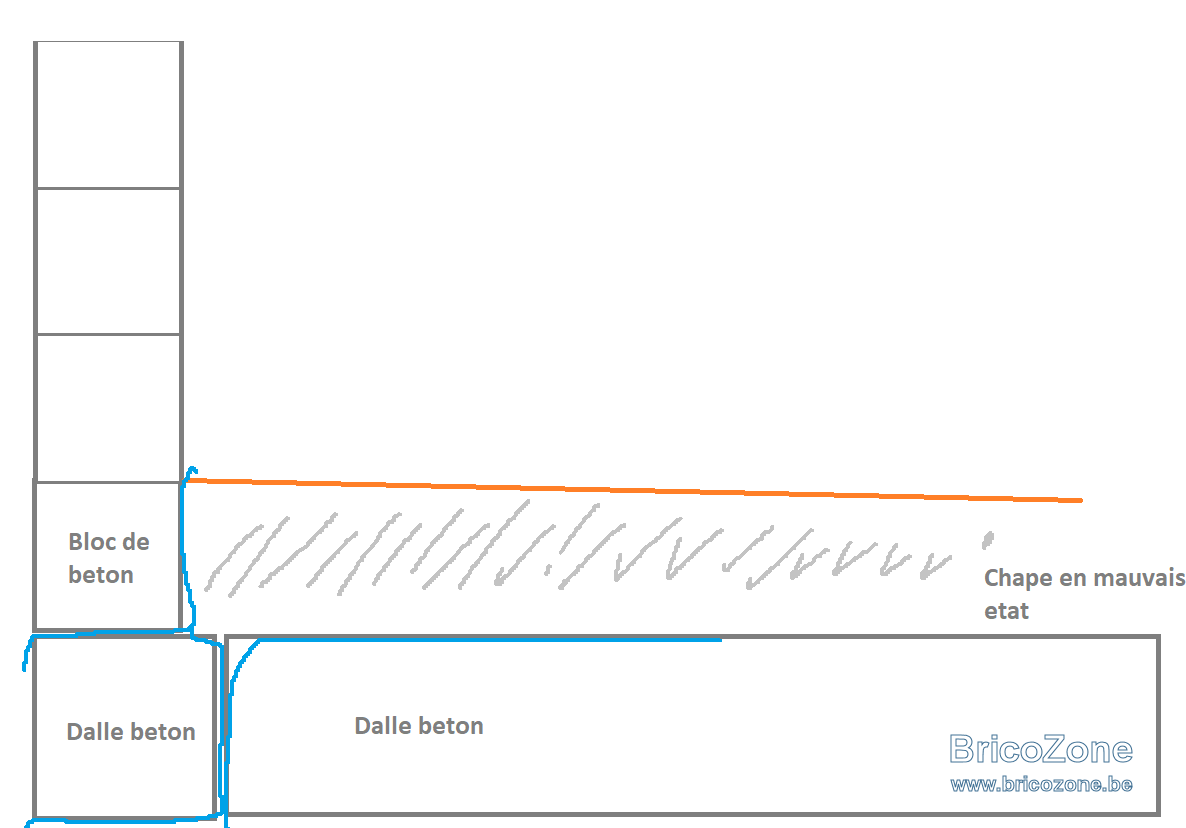

Voici un dessis de profil pour le muret.



Infiltration d'eau en bleu...

C'est plus clair comme ça.
la ceinture de béton sur laquelle repose les blocs de béton a bougé ?

Quand tu feras sauter la chape tu auras une meilleure vue sur l'étendue du problème.
Je me range aux explications de LED3.

Cuistax77 a dit:

C'est plus clair comme ça.
la ceinture de béton sur laquelle repose les blocs de béton a bougé ?

Quand tu feras sauter la chape tu auras une meilleure vue sur l'étendue du problème.
Je me range aux explications de LED3.

Cliquez pour agrandir...

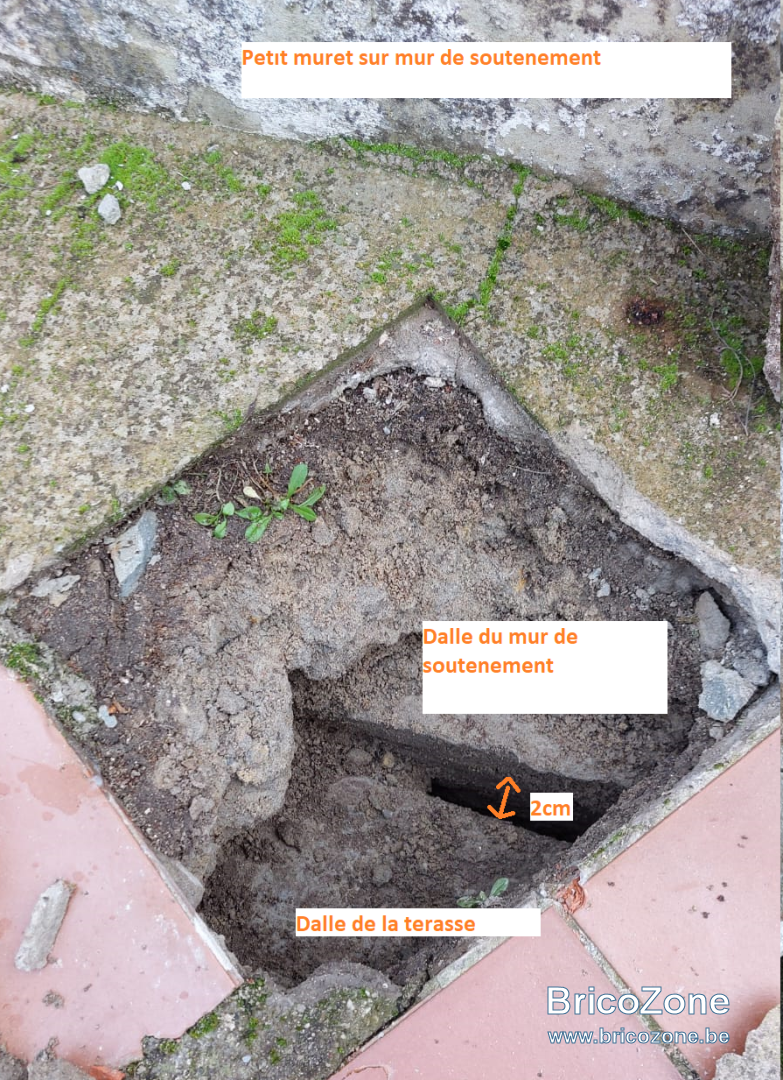

J'ai retiré une dalle sur la terasse au bord du muret (voir photo post 1), et j'ai constaté qu'il y a un espace entre la dalle de la terasse et la dalle sur laquelle repose le muret, par contre, je ne sais pas si c'est normal ou pas..

c'est clairement que ça a bougé ou que l'érosion a emporté de la terre en dessous ou de la chape au dessus.
Tu comptes refaire toute la terrasse (le revêtement) ou juste la partie en périphérie ?

Je compte refaire toute la terasse, pour garantir une bonne étanchéité (le revêtement est en très mauvais état, céramique 7mm, posé il y a 40 ans)

Par contre, vu le prix des dalles et la superficie à couvrir, je me suis tourné vers une solution hybride (dalle + gravier).

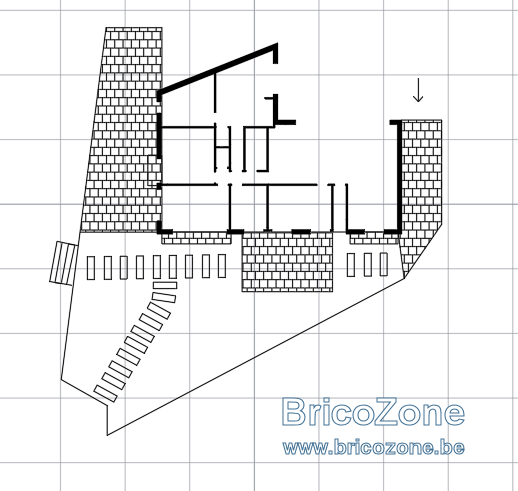

*grossierement dessine sur autocad

Ce serait une solution dalle/gravier,

- Partie veranda en hauteur
- des dalles a chaque seuil de porte
- Le coté droit et gauche de la maison avec que des dalles (difficile a nettoyer les saletés qui tombent du toit)
- Creer des chemins avec des dalles.

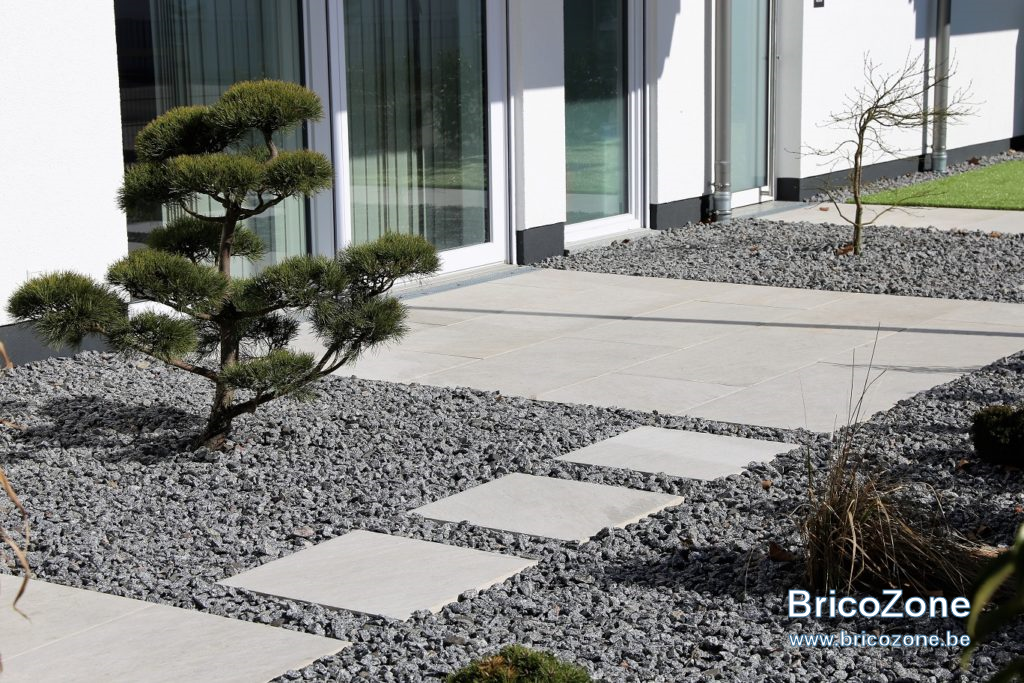

Le rendu que je voudrais serait plus ou moins comme ca;
