[SIEMENS] Lave-Vaisselle - Arrivée d'eau - Voyant rouge

Bonjour à tous,
J'étais parti pour poster un problème et sa solution grâce à l'aide que j'ai trouvé sur ce forum, mais malheureusement, le problème persiste. Il s'agit du voyant d'arrivée d'eau (robinet rouge qui clignote) sur un lave vaisselle Siemens SE61IX09TE.

Ce que j'ai fait :
- Changement du tuyau d'arrivée Aquastop, qui fuyait depuis de nombreux mois.

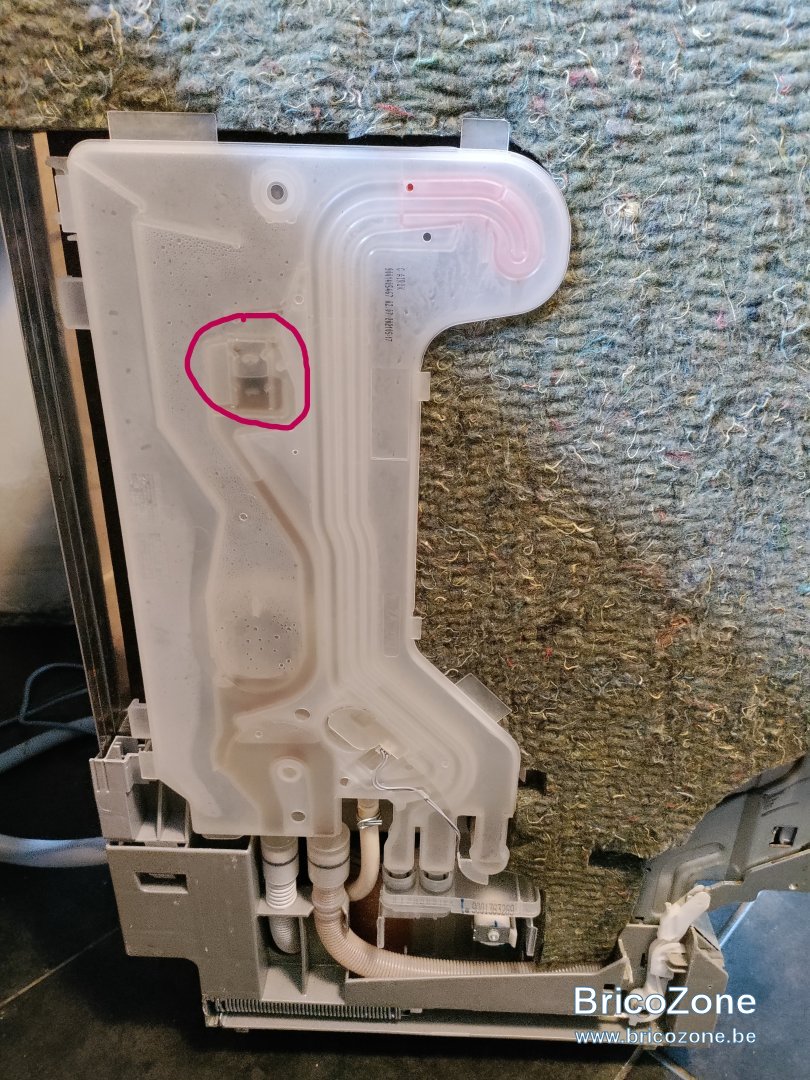

- Nettoyage du bac sur le coté gauche (en photo), il reste encore une partie pas très propre (entourée en rouge) malgré des bains de vinaigre blanc et ensuite de coca
- Nettoyage de la pompe de vidange, celle accessible quand on enlève le filtre dans le fond du lv.
- Nettoyage du tuyau d'évacuation
- Nettoyage des bouts de tuyau qu'on voit en bas sur la photo sur quelques cm. Je n'ai pas encore démonté le fond.

Ce qu'il se passait :
- Quand je branche le lv, des cycles de 50s ou il ne fait rien, puis 30s ou il vidange, et ça ne s’arrête jamais.
- Impossible de reset le programme ou d'en changer. Les 4s sur le bouton reset allume tous les voyants de programme, mais pas possible d'en sélectionner un nouveau. J'ai laissé débranché chaque nuit (oui, chaque nuit, car 4 soirées que je suis dessus ). A chaque fois que je rebranchais le lv, il reprenait ces cycles avec voyant qui clignotait.
- La vidange se fait bien. Si j'ouvre le lv et que je le remplis de 3 ou 4l d'eau, pendant le cycle de vidange, l'eau est bien expulsée.

Ce qu'il se passe maintenant :
- Après être parti 3j en vacances et suite aux conseils du forum, j'ai incliné le lv sur le coté, et aussi devant et un peu d'eau a coulé (de je ne sais où), l'équivalent d'un verre d'eau peut-être.
- J'ai rebranché le lv et la il attendait que je choisisse un programme
- J'ai lancé le programme 1h-65°, et là miracle...le bac se remplit (pas a fond d'ailleurs, je ne sais pas si c'est normal)
- Tout a a l'air normal pendant 20mn, puis de nouveau robinet rouge et les cycles de 30s/50s.
- En ouvrant le lv, on voit que ca a marché, l’intérieur est chaud et humide comme quand le lv a fini et qu'on l'ouvre
- J'ai fait déjà 3 fois d'affilé cette manip (inclinaison du lv avec un peu d'eau qui coule, puis lancement prog 1h) et a chaque fois arrêt au bout de 20mn.

Constat :
- Je ne sais pas trop quoi penser de tout ça. Si réel problème d'une pièce, pourquoi la première partie du programme fonctionne ?
- Est ce que 20mn correspond au rinçage, et il y a un truc particulier lors du rinçage ?
- Est ce normal d'avoir un peu d'eau qui coule quand on l'incline ? et ca sort d'où ?
- Je ne sais pas si incliner le lv a un impact sur le processus.

Maintenant :
- Je vais mettre le lv sur le coté pour accéder au fond et débrancher/nettoyer tout ce que je peux

Après un 3eme son de démarrage, essayez d’ouvrir la porte puis de la refermer. Le cycle reprend normalement, du moins chez moi c’est comme ça qu’il fonctionne

Bonjour,
est-ce que vous avez vérifié que l'eau arrive bien ? J'ai eu un problème assez semblable, et c'était finalement le robinet schell qui était défectueux.

>lamy : je n'ai pas de son sur ce lv
>jeanseb : l'eau arrive bien, en "spray" mais c'est puissant

Bonjour Pachanka et à tous,

Le problème de votre LV est dû à une fuite d'eau sur un de ses composants ou tuyaux de circulation d'eau.
Cette eau est recueillie dans le socle du LV et dirigée vers le réceptacle d'un système anti-inondation à flotteur.

Dans ce cas, pour éviter un dégât des eaux, l'électronique met en route la pompe de vidange toutes les 50 secondes donc et pour une durée de 30 secondes (ce fonctionnement par intermittence permetant d'éviter de griller la pompe de vidange).

En inclinant le LV, l'eau de fuite a été évacuée, ce qui a permis de démarrer ensuite un cycle convenablement. Mais la cause de la fuite n'ayant pas été recherchée et corrigée, le socle a de nouveau recueilli cette eau de fuite jusqu'à ce que le flotteur du système anti-inondation déclenche à nouveau les vidanges intermitentes.

Il vous faut :
- déposer la plinthe sous AV et les tôles d'habillage latérales,
- éponger l'eau présente dans le socle,
- lancer un programme (le LV impérativement sur ses pieds)
- observer tous les équipements et tuyaux sous cuve pour trouver l'origine de la fuite (essayez de visualiser notamment d'éventuelles coulures ayant laissé des dépôts sur les composants et tuyaux sous cuve)

Attention : ne mettez pas la main sur les composants et tuyaux lorsque le LV est branché sur sa prise électrique murale. C'est tentant pour localiser de l'eau, mais c'est à proscrire car dangereux quand tous les composants sont sous tension.

Cordialement

PS : Ne vous inquiétez pas du tout pour la petite chambre encrassée du Répartiteur à gauche du LV

Super, très clair, merci
Je teste tout ça demain matin.

Pachanka a dit:

Super, très clair, merci
Je teste tout ça demain matin.

Cliquez pour agrandir...

Lorsque je cherche une fuite, pour eviter de mettre la main comme previent @Micad et bien voir, je place le lv sur deux traiteaux et deux planches si les pieds sont solidaires de la plinthe avant.

Bonjour,

contrôlez le capteur de niveau d'eau.
J'ai eu la blague sur un AEG, impossible pour lui de déterminer la quantité d'eau prélevée, il en prenait beaucoup trop jusqu’à débordement et détection par l'anti-inondation.
Donc il tournait +-15min puis effectuait une vidange.

Il y avait une saleté dans le capteur de pression/niveau d'eau.

Bonne recherche...

Bonjour MatosAdri,

Sur un AEG, une défaillance du capteur de pression/niveau d'eau (pressostat) peut en effet provoquer un débordement de la cuve par la porte.
Mais pour le SIEMENS de Pachanka, il n'existe pas de pressostat, le contrôle de présence d'eau est effectué au vu de la consommation de puissance de la pompe de cyclage.

Ceci étant, si Pachanka ne découvrait pas de fuite sur l'un des composants situés sous cuve, il faudrait bien, comme vous l'indiquez, chercher une autre cause à la présence de cette eau (l'équivalent d'un verre d'eau) dans le socle du LV.

Cordialement

petit update : Pas de fuite apparente ni de coulée...

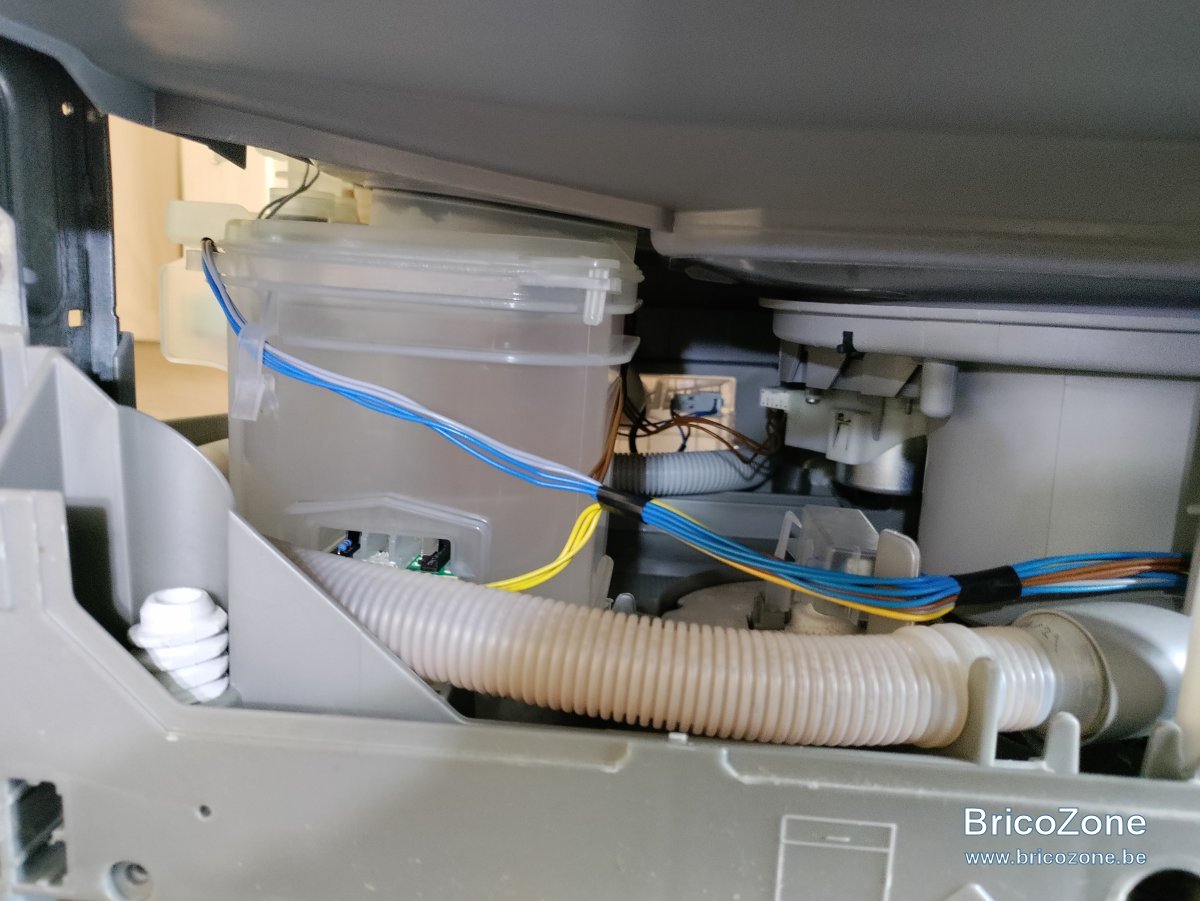

Le socle est suffisamment bien "compartimenté" pour que je me rende compte que la partie humide se situe à l'avant gauche du lv (cf photo). Bizarrement le fond du socle est seulement légèrement humide alors que j'ai enlevé un demi verre d'eau.
J'ai trouvé une vidéo super qui explique comment démonter le socle :
Parti pour enlever ce socle.
Edit : Y aurait pas un monde ou le diffuseur (le rond en haut à gauche à l’intérieur du lv fuit ?)
Affaire à suivre

Bonsoir Pachanka,

Il est plutôt normal que vous ne trouviez pas un volume d'eau important dans le socle du LV.

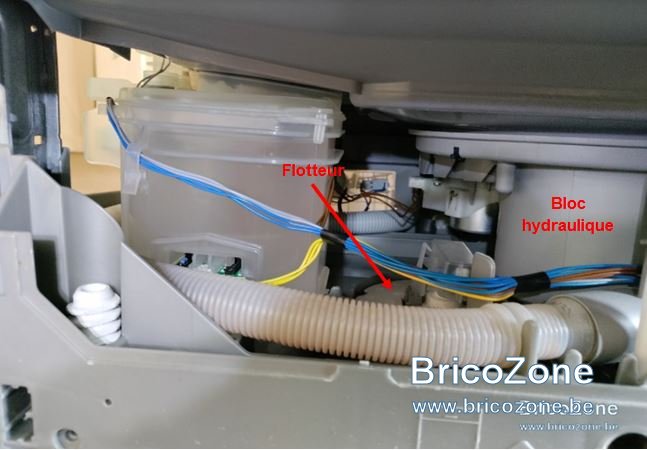

Les eaux de fuite sont canalisées dans le socle vers le réceptacle du flotteur du système anti-inondation (emplacement sur image ci-dessous).
Et il suffit que ce flotteur en polystyrène monte de 1mm ou 2 pour que le LV se mette en sécurité et que l'électronique mette en route la pompe de vidange par intermittence.


Maintenant, vous envisagez de vous lancer dans un démontage du socle. C'est une opération lourde et qui pourrait ne pas permettre de localiser l'origine de la fuite .
Comme le défaut se produit à T0+ 20mn environ, après avoir asséché à l'essuie-tout tous les éléments sous cuve, puis après avoir lancé un programme, le mieux serait d'observer tout ce qui se trouve sous cuve pendant ces 20mn.
Il est en général possible alors de voir d'où perle ou suinte l'eau de fuite.

Pour le cas où la fuite serait due à un défaut d'étanchéité entre bloc hydraulique (voir photo) et tôle de cuve vous pourriez également :
- Déposer le filtre de cuve
- Localiser les 4 ou 5 vis de fixation du bloc hydraulique
- Les resserrer très légèrement (attention : elles sont vissées dans la matière plastique du blc hydraulique et il ne faut pas endommager le filetage dans le bloc hydraulique.

PS : Concernant la question suivante :
"Y aurait pas un monde ou le diffuseur (le rond en haut à gauche à l’intérieur du lv fuit ?)"

Oui une fuite à ce niveau est possible. Il existe un joint torique entre l'échangeur thermique (grand réservoir plat extérieur à la cuve) et la paroi de cuve.
Un 6 pans creux est prévu pour desserré ou serré le grand écrou circulaire, mais il est rarement suffisant. Préférez une pince multiprise ouverte au maximum et donc les becs sont à insérer entre les voiles de l'écrou. On dispose ainsi du couple nécessaire (mais faire tout de même preuve de délicatesse pour ne rien casser)

Bonne soirée à tous

Hello,
J'avais déjà fait un cycle en regardant le socle avec la plinthe enlevée et rien qui goutait même si humidité sur le socle à la fin.
Finalement je ne pense pas que la fuite soit au niveau de l'échangeur sinon, si ça fuyait a l’intérieur du lv ce ne serait pas grave et si c’était a l’extérieur je le verrais au niveau du bac à eau.
J'avais déjà bien démonté le lv avant de lire votre message Dommage, j'aurais du faire un cycle avec de l'essuie tout sur le socle, j'aurais peut être pu voir à la fin ou il avait été humidifié.
La je passe beaucoup de temps à l'étape finale une fois le lv sur son top pour enlever le cache plastique, rien ne bouge :/
Un peu tard ce soir pour continuer, j'ai espoir demain de finir le démontage et d'identifier la cause.
Merci encore pour votre aide.

Ca sent bon

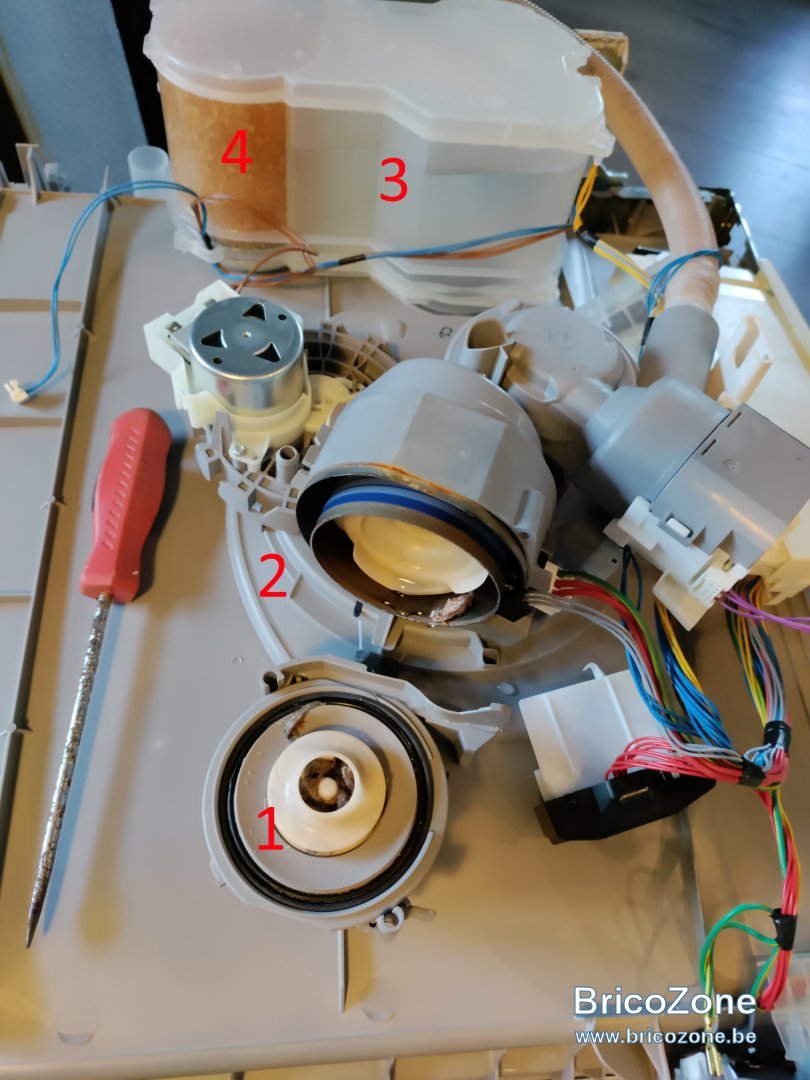

La pièce 1 était très sale, toute bouchée, et d'ailleurs à l'endroit où elle "rentre", on voit un peu de rouille. A quoi sert le filtre si la saleté arrive jusque là?
J'ai aussi nettoyée la pièce 2 très sale à l'endroit du joint qui est en très bon état.

Pour mon information, à qui servent 3 et 4 ?
Est ce normal d'avoir de l'eau dans 3 ? J'ai regardé si ça s'ouvrait, pas encore trouvé
J'attends vos remarques pour le "au cas ou" et je remonterai le tout demain en espérant ne rien n'oublier, mais j'y crois très fort

Bonsoir,

l'ensemble des pièces 3+4 constitue l'adoucisseur d'eau.

À chaque remplissage en eau de la cuve du LV, l'eau passe préalablement dans le compartiment à résine (le 4). La résine piège notamment le calcaire dissout dans cette eau.

Mais de temps en temps il faut nettoyer cette résine chargée de ce qu'elle a piégé. C'est rôle de l'eau chargée de sel contenue dans le compartiment à sel (le 3).

Donc oui, c'est normal de trouver de l'eau dans le compartiment à sel. La régénération de la résine par l'eau du pot à sel se fait, de temps en temps donc, par ouverture d'une électrovanne qui se trouve entre les deux compartiments de cet adoucisseur.

Cordialement

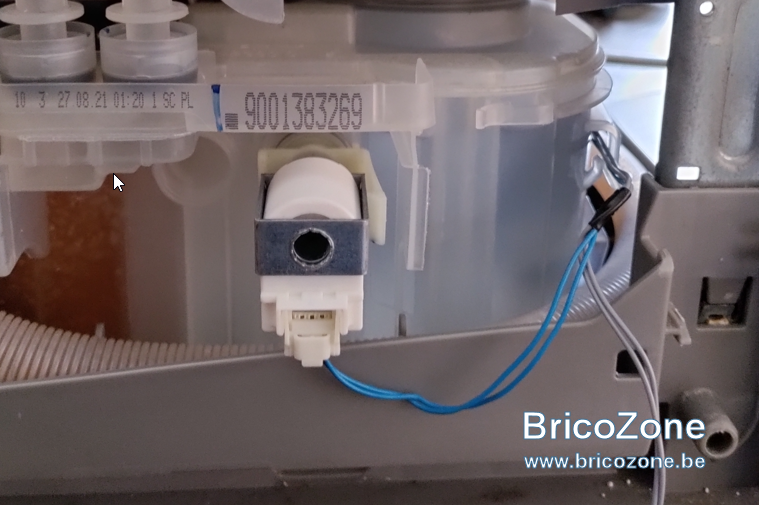

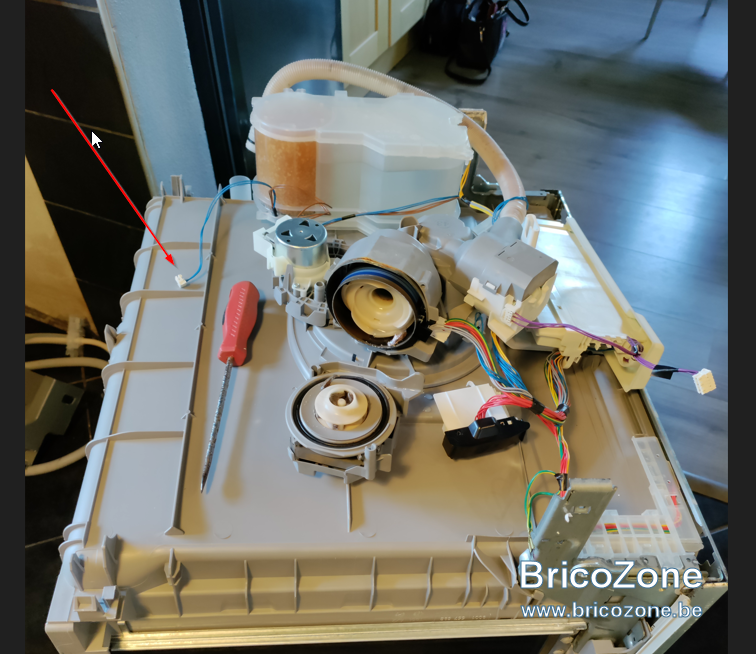

arggg, j'ai un câble orphelin, peu de jeu pour le brancher, donc pas trop loin d'où il est

et ce n'est pas ce câble là :/

je ne peux pas croire que j'ai oublié de le noter et qu'il ne sert à rien.

C'était le câble de l'Aquastop
Après plusieurs autres essais, le lv fuyait de plus en plus :
- du bol en plastique au fonde la cuve
- de la partie que j'avais identifié
- du coté
Le lv n'a pas supporté les multiples montages/démontages.
Après pour du Siemens, cuve en plastique, éléments en plastique... La visserie sur plastique a ces limites....
Finalement, achat d'un nouveau lv, cuve inox, plus robuste-->plus cher et garantie de 5 ans
Celui ci n'avait que 2 ans de garantie, et avait à peine 3 ans

Pachanka a dit:

C'était le câble de l'Aquastop
Après plusieurs autres essais, le lv fuyait de plus en plus :
- du bol en plastique au fonde la cuve
- de la partie que j'avais identifié
- du coté
Le lv n'a pas supporté les multiples montages/démontages.
Après pour du Siemens, cuve en plastique, éléments en plastique... La visserie sur plastique a ces limites....
Finalement, achat d'un nouveau lv, cuve inox, plus robuste-->plus cher et garantie de 5 ans
Celui ci n'avait que 2 ans de garantie, et avait à peine 3 ans

Cliquez pour agrandir...

Tu l'as jeté ?
J'ai besoin d'un tuyau d'arrivée avec electrovanne en tête et câble scellé dans la gaine jusqu'à la, sortie.
Je pense que Siemens utilise ce système.

Sinon, ces marques utilisent les mêmes pièces d'un modèle a l'autre.
Pompe de vidange, hélices, pompe de pression, thermostat, aquastop, clapet a, savon, serrure et des éléments de la carte...
Et la visserie.

Je ne pense pas que le câble de aquastop aie une incidence sur la fuite.
Comme je t'ai écrit , je le mets dehors sur deux traiteaux sans le plateau dessous, bidouillé une arrivée sur boyau et lance un programme.
Je vois de suite ou ça perd.
C'est une panne recurente.
En bon sinci, après avoir calculé les ohms, nettoyé tout, écouté les techniciens diplômés, j'utilise la technique de Saint Thomas.
J'ai ainsi changé une durite, la pompe de pression, le bourrage de la pomp5de pression, l'aquastop er le petit ventilateur de séchage .
On va, sur nos 27 ans, ensemble
3 ans, un Siemens, c'est dommage.

ouaip, recyclerie, j'ai juste gardé le tuyau Aquastop pour revente. Je l'ai payé 130e y a quelques semaines
