Oui mais si ça coule derrière, sur les côtés. Faut être super méticuleux. Bon après de base, je n'aime pas trop les trucs cachés, même si c'est joli. J'aime pouvoir accéder pour faire des réparations.

Je suis d'accord pour dire que poser la ML en hauteur demande des efforts musculaires important.
Tout le monde n'est pas Rambo !

Je comprends l'intérêt. Éviter de se pencher piur la remplir/vider.

Et le gain des visites chez le kiné pour des lumbagos.

en googlant socle lave linge on trouve pas mal de solutions comme

https://wastoren.be/fr_BE/produits/buanderie-1-4

mais pour le lourd lave linge cela veut quand même dire qu’au moindre problème il faudra des musclés pour la sortie de là.

C'est pas dans la région de namur mais Belsack a Halle ont un service de meubles sur mesure ,

Je ne pense pas qu'ils livrent jusqu'a namur mais sur leur parking il y a une camionette Docx à louer (120 euros la journée de mémoire)

Sinon il y a la méthode : Faire couper les planches et faire le montage soi même à base de prétrous de de vis .
Pour les trous de charnières et les tiroirs avec un peu d'investissement en matériel, c 'est tout à fait faisable soi même, à condition d'être un bon bricoleur.

En tout cas si vous avez besoin de conseils pour le faire vous même, je suis dispo pour aider et je dois pas être le seul

zaone a dit:

C'est pas dans la région de namur mais Belsack a Halle ont un service de meubles sur mesure ,

Je ne pense pas qu'ils livrent jusqu'a namur mais sur leur parking il y a une camionette Docx à louer (120 euros la journée de mémoire)

Sinon il y a la méthode : Faire couper les planches et faire le montage soi même à base de prétrous de de vis .
Pour les trous de charnières et les tiroirs avec un peu d'investissement en matériel, c 'est tout à fait faisable soi même, à condition d'être un bon bricoleur.

En tout cas si vous avez besoin de conseils pour le faire vous même, je suis dispo pour aider et je dois pas être le seul

Cliquez pour agrandir...

Hello,

Je me sens capable de le faire. A la base, je n'ai pas trop le temps, d'où mon idée de n'avoir plus qu'à assembler comme pour un meuble ikea

Pour info, j'ai reçu une offre adaptée côté E**O. Avec des meubles plus haut, l'espace est mieux occupé. Cependant cela ne répond pas à 100% à mes attentes. En soit, c'est un bon compromis et pour 95% de gens, ca serait ok je pense (budget 5k, pose incluse). J'ai été voir C**B*R. Très déçu. Ok, c'est du sur mesure mais on reste sur de l'aglo. Pas de possibilité d'avoir autre chose et quand j'ai demandé d'avoir un tiroir bas complet pour le meuble sous évier, ce n'était pas possible. Par contre le reste est sur mesure, càd, si les caissons feront toute la profondeur et la largeur est adaptée selon l'espace. Budget annoncé (6,5k).

Bref, et indépendamment du prix, je vais le faire moi même (et peut-être une partie par un pro - comme fabriquer les tiroirs). J'en ai déjà fait et mon père a déjà pas mal de gabarits (il avait fait tout les meubles dans sa maison il y a 20 ans et de temps en temps on en a refait un)

J'ai avancé un peu sur le dessin. J'ai plusieurs questions

Avant tout, pour des questions de facilité, je fais faire des caissons. C'est plus de bois mais plus facile a monter.
Pour les vibrations, la partie avec les machines sera désolidarisée de la partie au dessus.

Pour les caissons, je met de tourillons + vis ou des excentriques ? Ca vaut la peine d'investir dans une lamello ? C'est quoi les avantages ?

Sous les machines, je vais placer un plateau pour poser les mannes à linge et des tiroirs pour des bacs à linge sale (marque Hailo -> https://www.hailo.de/en/built-in-technology/laundry-care/laundry-carrier). Pour le plateau, je me tâte. J'ai déjà placé des tirroirs mais jamais des coulisses. Je me demande si c'est facile à régler. Selon le catalogue hettich,(page 1074) c'est un gap de 12,7mm

La largeur est standardisée à celle des caissons, je vais devoir doubler les parois pour revenir à 564mm. C'est pas plus mal pour la rigidité.

Pour le support de la machine, je me dit qu'un plan de travail en 3cm sera suffisant. Est-ce que je met des équerres métalliques en plus ?

Au dessus des machines pour l'accessibilité (et vu la profondeur de 65cm), je compte placer des tiroirs intérieurs.

A votre avis, c'est mieux de les faire 100% en bois ou de partir sur les tiroirs métalliques ? Pour ce dernier cas, vu que les largeurs ne seront pas celles d'un standard de caisson (je ne double pas), je me pose la question ; Je n'aurai ni l'arrière, ni la face, ni le fond adapté

Pour fixer les meubles haut, une cornière (type french cleat ?)

Faut-il mettre des fonds ? Ça rigidifie de ce que j'ai compris

Pour coller les champs, ca marche comment ? J'ai vu avec un fer a repasser. C'est costeau ? Sinon c'est quoi la meilleur solution ?




Merci

Avant de répondre à tes questions :

>Est-ce qu'il y a des murs des 2 cotés de ton meuble ? (pour savoir si tu fais un système par vis, est ce que les têtes de vis seront visibles.)

>Et aussi je ne vois pas de filler sur les cotés , sauf rares cas, il vaut très souvent mieux mettre des filler.

>En dessous de tes machines à laver, je comprends pas très bien le montage, tu as doublé les montants pour avoir juste la bonne largeur pour tes tiroirs c 'est ça ?

Mais Pourquoi il y a cette planche marron clair en dessous de la planche noire ?
Tu disais que tu désolidarises les machines du caisson, c'est ça cette planche marron ? la machine repose simplement dessus ?

Je comprends pas bien à ce niveau , peux tu expliquer

>Qu est ce que c'est la planche bleue à droite ?

>Est-ce que tu comptes mettre des portes ? Tu as un visu sketchup avec les portes pour pouvoir visualiser ou elles viennent ?

>Si je comprends ; à gauche tu glisses simplement un frigo classique entre les 2 planches .
Est-ce que tu as pris en compte le fait qu'une porte de frigo se désaxe quand elle s'ouvre , tu risques de ne pas pouvoir ouvrir ton frigo.

J'ai répondu dans ton message

zaone a dit:

Avant de répondre à tes questions :

>Est-ce qu'il y a des murs des 2 cotés de ton meuble ? (pour savoir si tu fais un système par vis, est ce que les têtes de vis seront visibles.)

Cliquez pour agrandir...

Il y a bien un mur de chaque coté

>Et aussi je ne vois pas de filler sur les cotés , sauf rares cas, il vaut très souvent mieux mettre des filler.

Cliquez pour agrandir...

Je peux ajouter un filler de 1 ou 2 cm de chaque côté. Pas plus sinon je perds trop

>En dessous de tes machines à laver, je comprends pas très bien le montage, tu as doublé les montants pour avoir juste la bonne largeur pour tes tiroirs c 'est ça ?

Cliquez pour agrandir...

Oui, pour avoir une largeur standard de caisson et pouvoir y placer le système Hailo avec les mannes à linge

Mais Pourquoi il y a cette planche marron clair en dessous de la planche noire ?
Tu disais que tu désolidarises les machines du caisson, c'est ça cette planche marron ? la machine repose simplement dessus ?
Je comprends pas bien à ce niveau , peux tu expliquer

Cliquez pour agrandir...

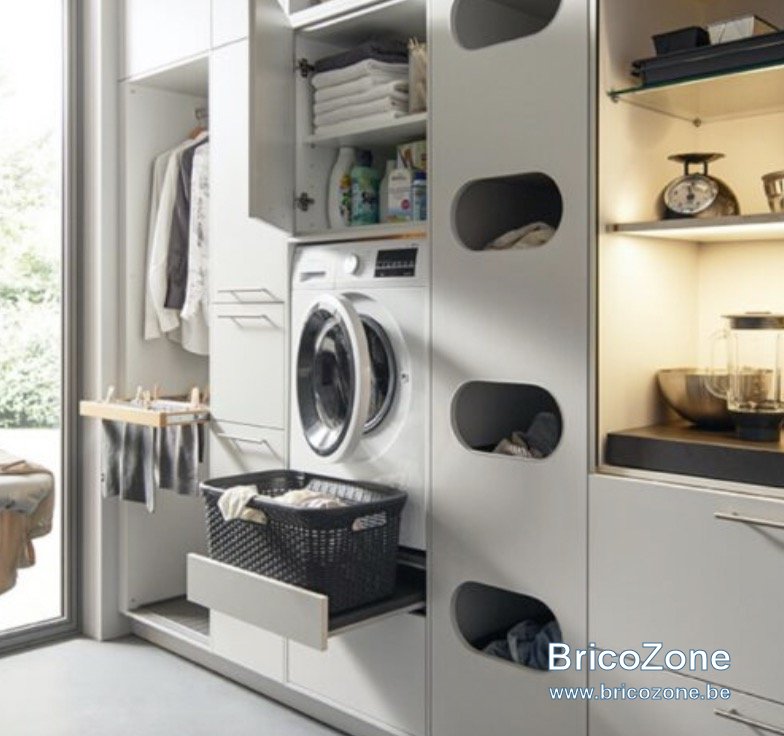

La planche, c'est le tiroir "tablette" pour poser la manne à linge comme ceci :



Donc, face avant, j'ai un grand tiroir avec le système hailo et juste au dessus ce tiroir et enfin la machine

>Qu est ce que c'est la planche bleue à droite ?

Cliquez pour agrandir...

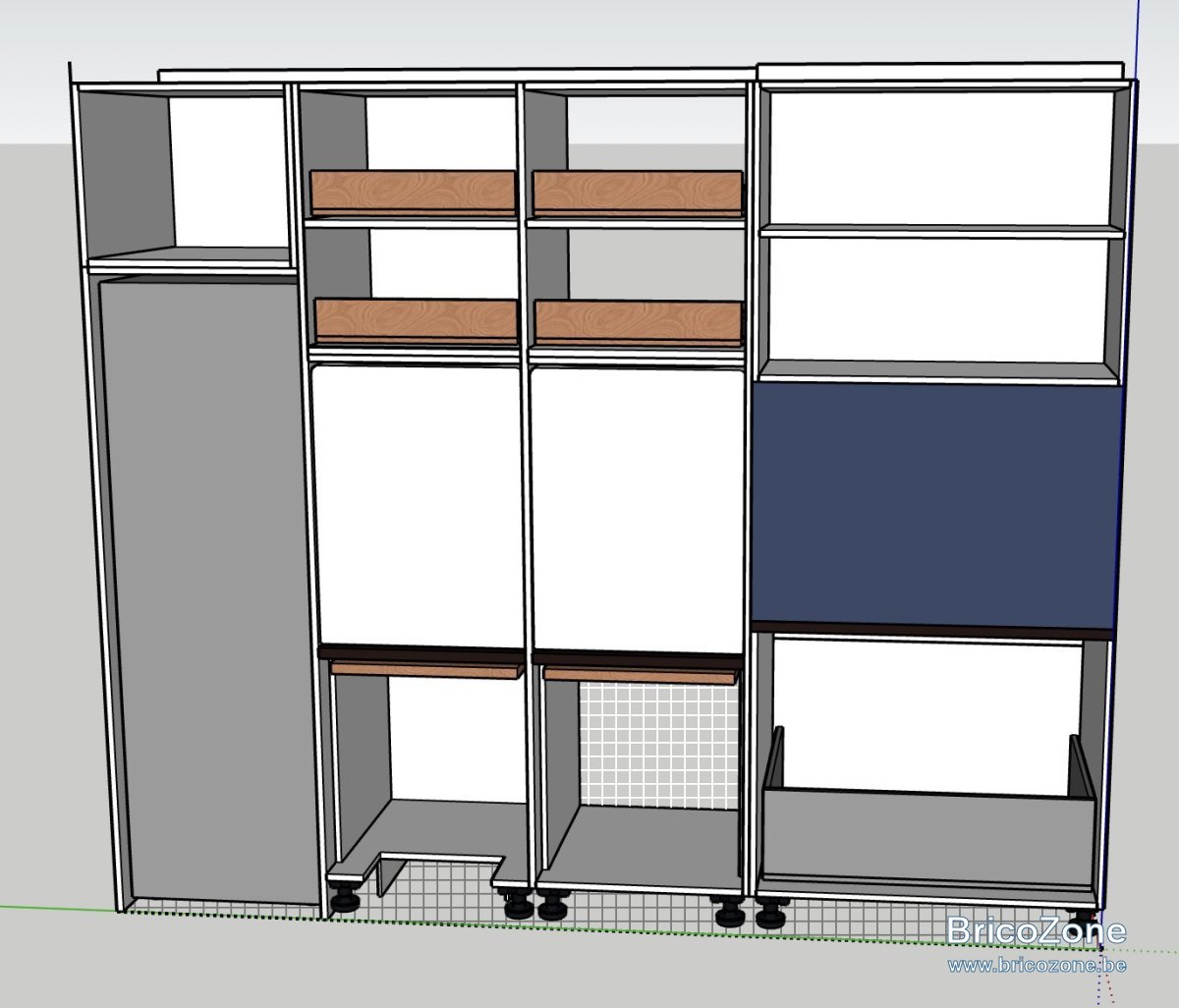

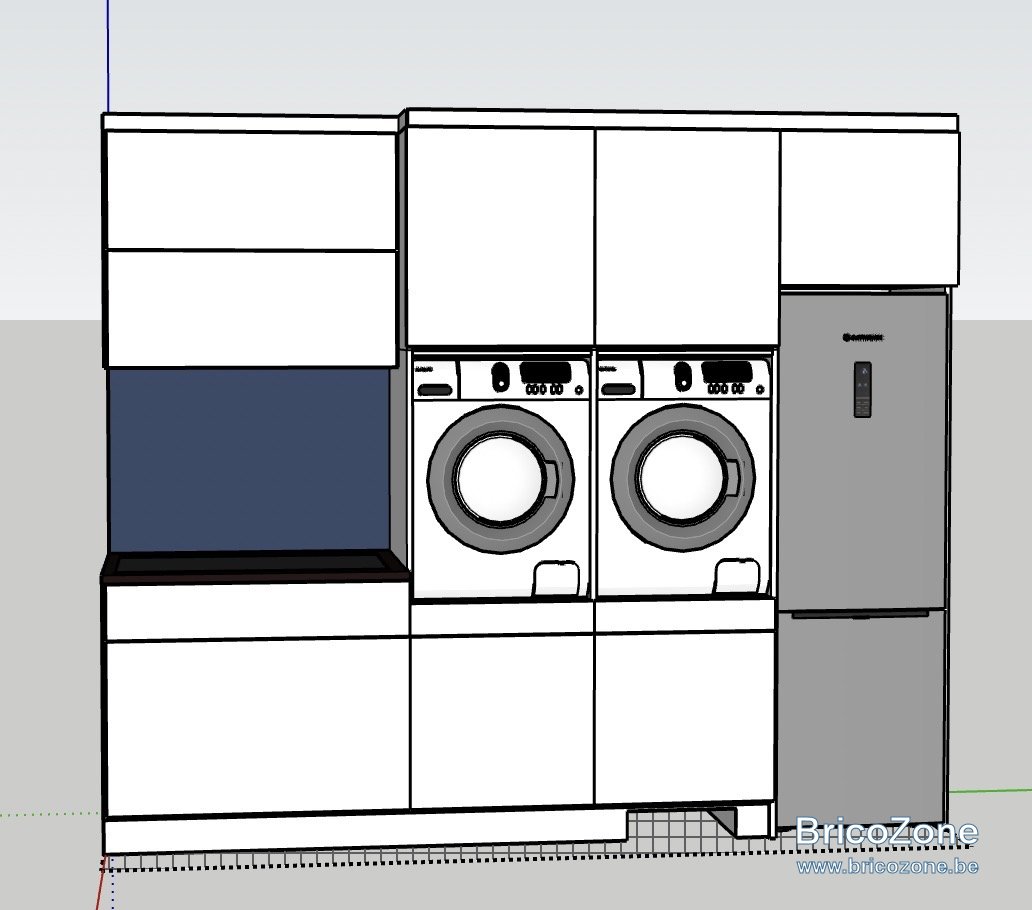

La vue, c'est l'arrière du meuble. Le bleu, c'est la crédence. Voici la face avant (en l'état)

>Est-ce que tu comptes mettre des portes ? Tu as un visu sketchup avec les portes pour pouvoir visualiser ou elles viennent ?

Cliquez pour agrandir...

Voir au dessus. Pour le gap entre les portes, j'ai laissé 4mm, sinon elles recouvrent le caisson

>Si je comprends ; à gauche tu glisses simplement un frigo classique entre les 2 planches .
Est-ce que tu as pris en compte le fait qu'une porte de frigo se désaxe quand elle s'ouvre , tu risques de ne pas pouvoir ouvrir ton frigo.

Cliquez pour agrandir...

Non. C'est un congélateur sur pied. La "poignée" est sur le coté. Il ne se désaxe que très peu (quelques mm). Il faudra que j'en tiens compte

Si tu veux travailler sans filler , verifie l'angle de tes murs de chaque coté et à plusieures hauteurs différentes
Si ton angle est rentrant et que tu as pris tes mesures dans le fond, ton ensemble ne rentrera pas.


Un filler de 1 ou 2 cm c'est pas facile à forcement facile à fixer parce que c'est trop petit pour visser dedans mais bon si tu n'as pas d'autres options .. en le collant

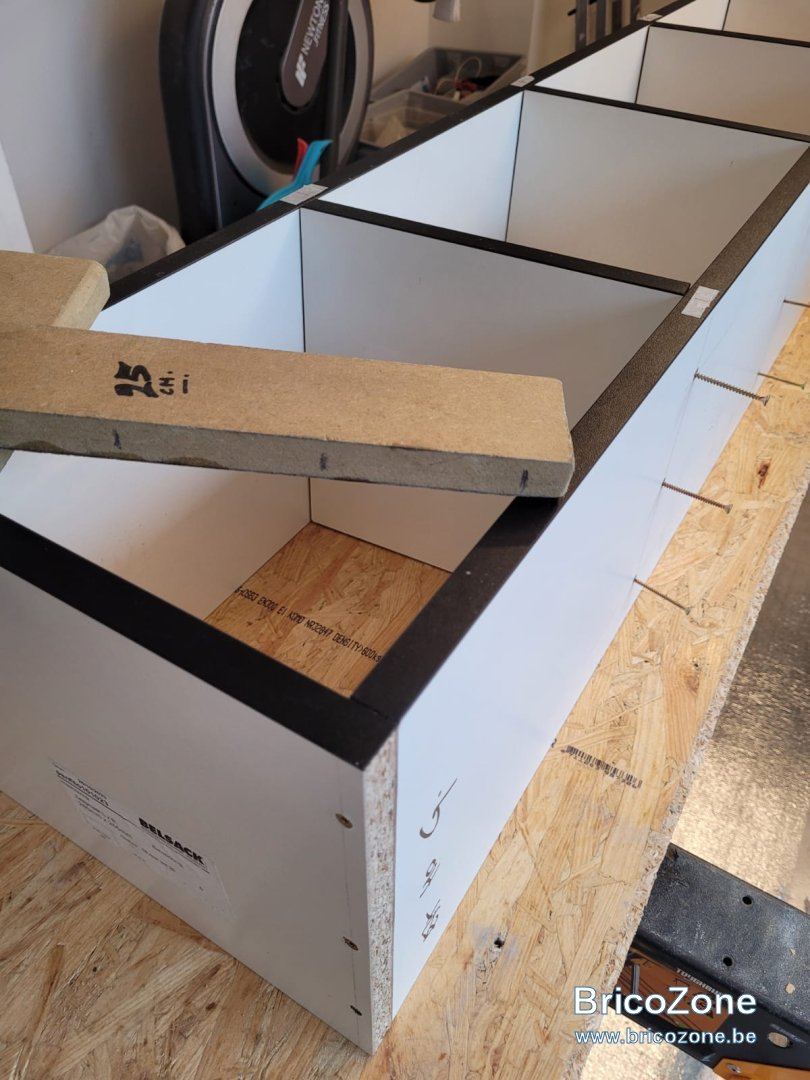

Concernant la structure de tes caissons, les planches du haut et du bas je te conseille de les faire dépasser sur les cotés, pour que tout le poids de ton meuble vienne poser sur cette planche et ne soit pas maintenu uniquement par ton système de fixation latérale du caisson.

Comme ici par ex la planche du bas est plus large que mes étagères)


Concernant les chants :

Tu peux coller des chants au fer à repasser mais c'est pas très convaincant esthetiquement et c 'est fragile.
SI tu veux un résultat sérieux, il faut faire coller des chants , la plupart des menuiseries le font .

Tu fournis ta liste de coupe en précisant que tu veux des chants d' 1mm d'épaisseur en pvc (c'est le même type de chants qu'on trouve sur les caissons de cuisine, c'est du costaud)

Et pour qu'ils sachent ou tu veux tes chants tu soulignes ;
par ex. une des joues de tes caissons fait 600 (mm de prof) x 1800 (hauteur), tu veux un chant uniquement sur le coté avant de la joue ; tu l'indiques comme ceci : 600 x 1800

Juste pour l'exemple si tu voulais un chant a l'avant de ta joue mais aussi à l'arrière tu soulignes le 1800 avec 2 lignes l'une sur l'autre.
Et Si tu veux un chant sur les 4 cotés, tu soulignes 2x le 600 et 2x le 1800 .
C'est une manière simple de communiquer ou tu veux tes chants, maintenant ça vaut le coup de se renseigner à la menuiserie ou tu vas faire coller comment eux travaillent et si ce système leur convient.


Concernant les fonds :

Oui tes caissons seront plus rigides avec des fonds et les fonds vont t'aider à faire des caissons parfaitement d'équerre (tu te sers du fond pour régler l'équerrage du caisson),

Si ton caisson n'est pas parfaitement d'équerre (s'il part legerement en losange par exemple, même de quelques milimètres), tu vas avoir beaucoup de mal à regler correctement ta porte qui elle sera un rectangle parfait.

D'aileurs Même chose pour la mise à niveau de tes caissons , tes caissons doivent être parfaitement de niveau sinon problème au moment de regler tes portes.

Les fonds peuvent être cloués ou vissés mais vu que tes caissons vont encaisser des vibrations,
Je te conseille de visser simplement tes fonds avec des vis de 3,5 x 30 mm tous les 10/15 cm

Concernant le système de fixation de tes caissons.

Lamelo, c 'est bien parce que fixation invisible, et machine pas trop couteuse, l'inconvenient c 'est que tu dois mettre sous presse et attendre pour que la colle prenne (donc il faut de la place et de quoi maintenir sous presse, grand serre joints ou sangles)

Pour assembler tes caissons, Je te conseille d'utiliser simplement des vis .
Vis de 3,5 x 50 et foret comme celui ci :

https://www.amazon.com.be/-/nl/wolf...ocphy=1001308&hvtargid=pla-567925582492&psc=1


Tu fais des prétrous avec le foret uniquement dans la planche perpendiculaire,

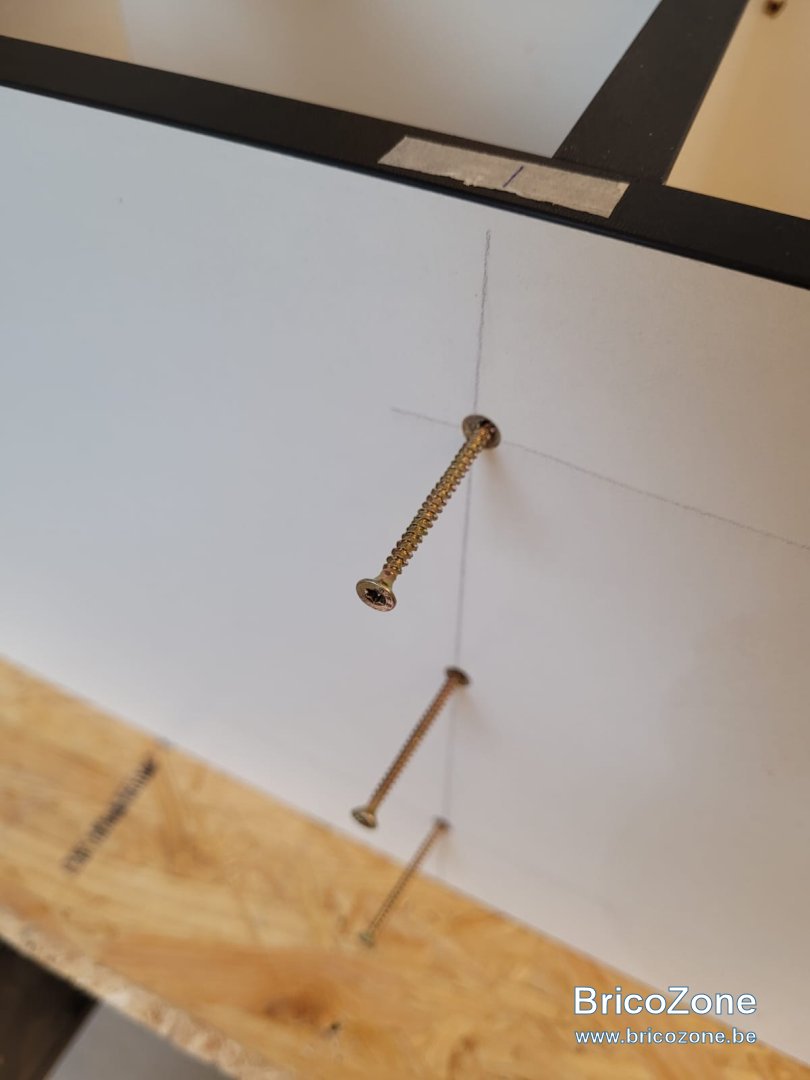

Et tu visses directement dans le chant de l'autres planche, comme ici :


Comme ton caisson va encaisser des vibrations, utilises de la colle en plus des vis.

Je vois quand même un inconvénient au système de fixation par vis, c'est qu'au centre , tu n'as qu'un seul montant (une seule planche verticale) et tu ne pourras pas visser des 2 cotés de cette planche.
EN gros tu devrais doubler cette planche pour y arriver mais tu dois repenser les espaces du coup.


Concernant les tiroirs, Perso j'utilise des coulisses à Galet ou à roulement à bille, pour me simplifier la vie et ne pas devoir faire d'usinage.

Le système est facile, il suffit de faire de laisser 13 mm de chaque coté de ton tiroir et les coulisses se vis au tiroir.

Je ferais l'intérieur des tirois en mélaminé avec des chants collés .

Truc important : SI tu demandes une planche de 400 x 200 avec un chant de 1mm tout autour, la planche finale , une fois le chant collé fera bien 400 x 200 , ils auront donc coupé 398 x 198 avant de coller 1mm autour.
Donc pas besoin de déduire soi même les épaisseurs de chants, ils le font (en tout cas dans les menuiseries avec lesquelles je travaille mais vérifie quand même)


Pour les portes, je te conseille le système de charnières kreg, pas trop cher et très efficace.
https://www.amazon.com.be/Kreg-377224-Gabarit-charnières-invisibles/dp/B06W5C6SWL/ref=asc_df_B06W5C6SWL/?tag=begogshpaddef-21&linkCode=df0&hvadid=633179284283&hvpos=&hvnetw=g&hvrand=17993901852280324913&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=1001308&hvtargid=pla-296503106310&psc=1

(voir vidéos youtube pour le fonctionnement)

Merci @zaone

Je vérifierai mes murs au laser avant les découpes. S'il y a moyen de travailler sans filer sur les côtés, je le ferai. Sinon ce sera des filers de 1 ou 2 cm, même si c'est compliqué, c'est du définitif donc je peux y passer un peu de temps.

Pour gagner de l'espace côté congélateur, j'ai mis la poignée déportée dessus donc je ne suis plus obligé de laisser un espace de 3 ou 4 cm pour ma main. 2 cm sera plus qu'assez

Pour les caissons, au départ j'avais fait reposé les planches verticales sur les planches horizontales. J'ai regardé comment ma cuisine était faite et c'est l'inverse. Je suis donc parti sur ce principe sur mon dessin même si la logique pousse dans le sens inverse. Les pieds réglables sont en partie sous le panneaux verticaux selon les coupes techniques. Donc en pratique ca ne changera rien je pense

Pour les champs merci !!. Je ne savais pas que les menuiseries pouvaient coller les champs. C'est une super info et j'en prendrai une qui le fait. Ca sera un critère

Pour les fonds, tu suggères de les visser. Faire une gorge et le glisser n'est il pas mieux ?

Pour visser, je ferai comme tu le suggères, merci.

Pour le montant central qui n'est pas doublé, je pensais utiliser des clamex (d'ou je parlais des lamello) pour pouvoir fixer des planches à la même hauteur et donc il ne faut pas coller ni mettre des sert-joints. Ou des exentriques,ca marche aussi mais c'est peut perte moins costeau que juste visser. Il faut être précis mais c'est costeau normalement

Pour les caissons, le mélaniné, ca me fait un peu peur. Je préfèrerais le faire en stratifié qui est plus solide. Le bois qui gonfle, ca arrive vite.

Les portes, ca sera du multiplex stratifié.

Je ferai une v2 de mon plan quand j'ai un peu de temps. C'est un projet pour l'hivers (j'ai encore beaucoup en cours).



Merci pour ces conseils !

Les filler de 1 cm c est surtout embetant quand tu veux les fixer en visant latéralement dedans vu la fragilité mais il existe d autres méthodes pour les fixer qui conviennent et t as raison ça reste un problème minime
Pour les fonds je les visserai pour la rigidité mais a toi de voir.
Pour le stratifié , c est mieux forcément.

Pour la structure des meubles de cuisine, ils mettent la planche du bas a l intérieur des montants pour que esthétiquement vu de côté tu ait juste une grande planche. Mais ici tu t en fous parcque ce ne sera pas visible de coté.
Mais structurellement (et particulièrement avec les vibrations) c est préférable de faire comme je te conseille .
Tu fais bien sur comme tu veux
Avec plaisir, n hesites pas a revenir nous montrer l avancement.
Et si tu veux avant d envoyer a la découpe je peux jeter un oeil a ton fichier sketchup

@francois12
Tiens tu l'a fait finalement ce meuble ?

zaone a dit:

@francois12
Tiens tu l'a fait finalement ce meuble ?

Cliquez pour agrandir...

Bonjour zaone,

Je n'ai finalement pas réalisé moi-même, faute de temps

C'est une grande frustration mais dans les 2 ou 3 prochaines années, ca sera pas mieux. je me contenterai de petites choses ou alors dès travaux que je ne sais pas faire faire (qui a dit travaux ingrats )

Donc, j'ai bien fait faire le meuble tel que dessiné. Si ca t'intéresse, je peux mettre une photo

Oui pourquoi pas une photo et puis si tu peux donner le prix si ça te dérange pas, comme ça c'est un indicateur pour les gens du forum qui font faire des devis.
