Sonnette connectée Ring, connexions?

Dans le forum Electricité générale - par kameleox le 20 Juillet 2019

  1. kameleox

    kameleox 36 ans, Namur

    Bonjour à tous!
    Comme à chaque fois que je suis paumé, je fais appel à vos bons conseils, précieux!
    J’essaye d’installer une sonnette connectée Ring, voici le Manuel en français :
    https://support.ring.com/hc/en-us/article_attachments/360021789851/FR_Doorbell_Pro_MANUAL.pdf

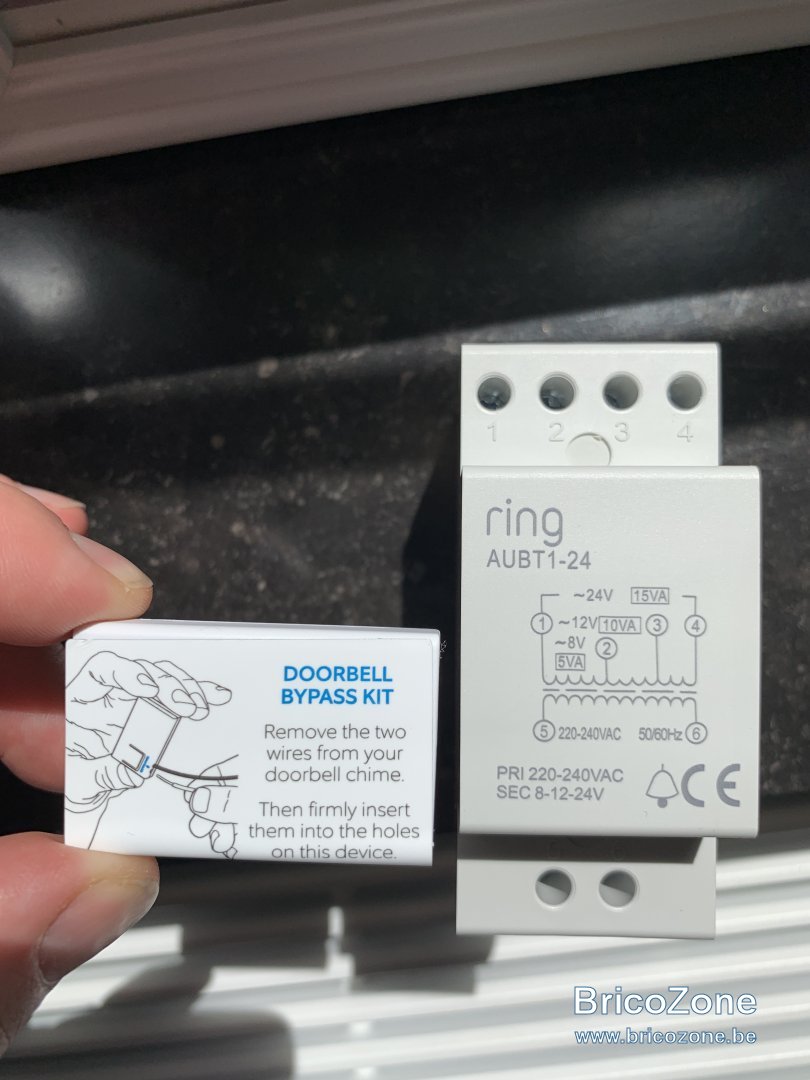

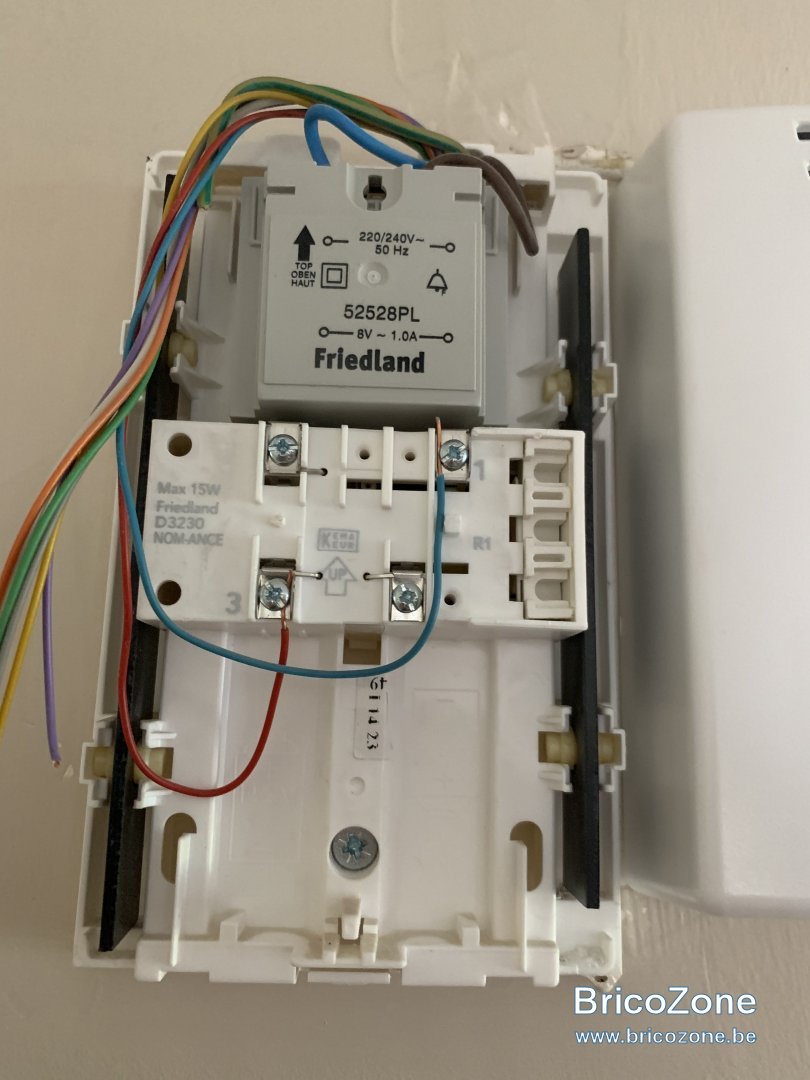

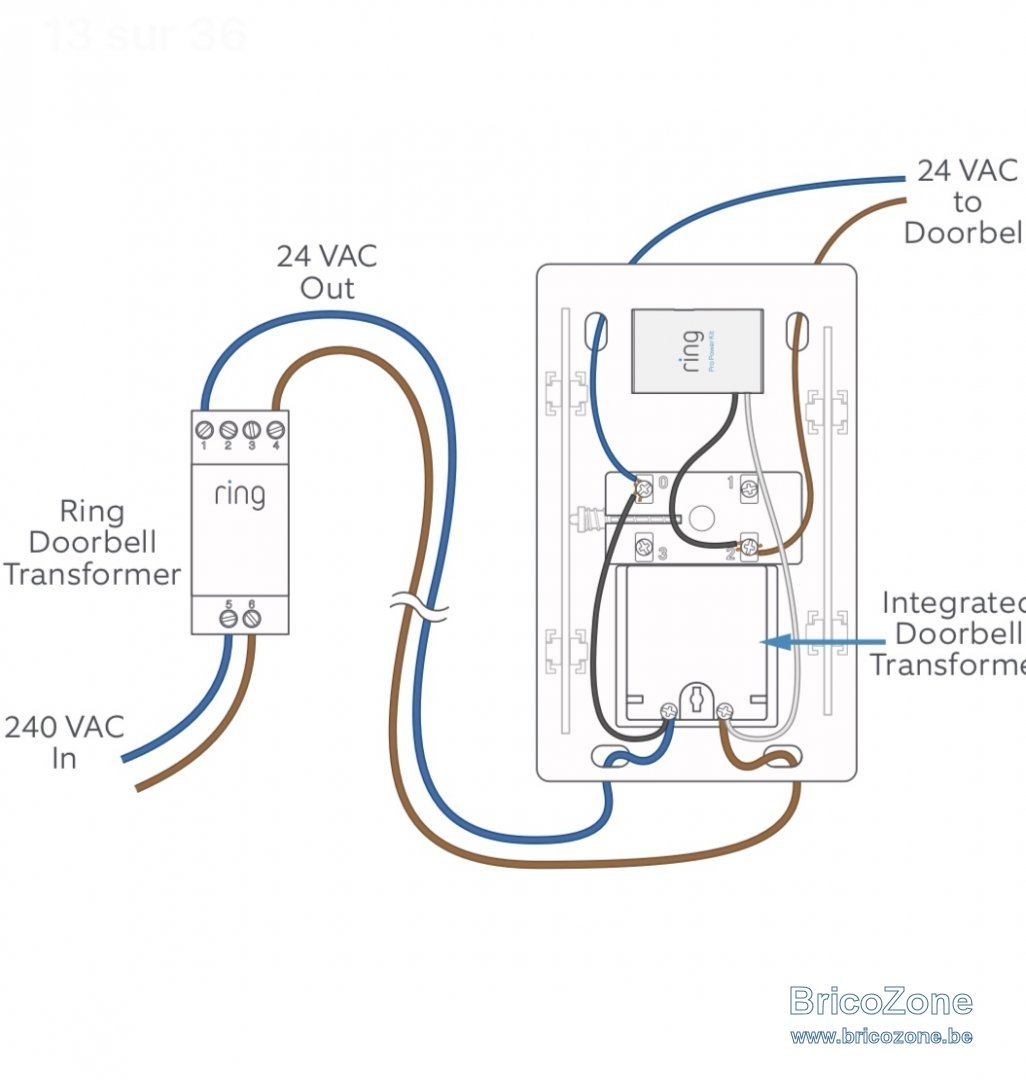

    Mon problème: je ne comprends pas où connecter le transfo et l’adaptateur 24v. Je bug. Voici les photos de mon carillon (avec le transfo au dessus j’imagine) et le schéma du plan! Merci +++ :oops:



    kameleox , 20 Juillet 2019
    #1
  2. Cory

    Cory Bruxelles

    Bonjour,
    Vraiment pour une fois qu'une notice est claire je ne vois pas ce qu'on pourrais expliquer de plus.

    Cory , 20 Juillet 2019
    #2
    invité12 aime ça.
  3. invité12

    invité12 Invité

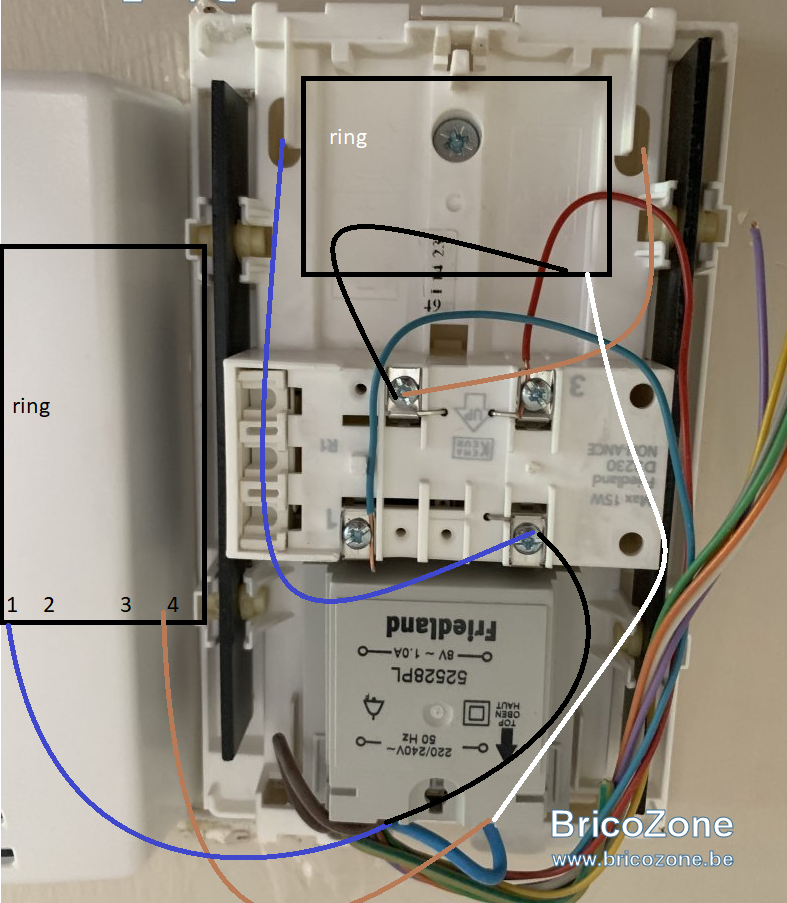

    a confirmer par @Cory

    invité12 , 20 Juillet 2019
    #3
  4. kameleox

    kameleox 36 ans, Namur

    Merci Chapin! Ça semble simple mais je m’étonne juste que sur leur schéma, la sonnette est connectée en 0 et 2, alors qu’initialement chez moi elle est raccordée en 1 et 3. Le transfo ring, qui est prévu pour mettre dans un tableau électrique, je peux juste le fixer à côté du carillon, simplement? Le transfo du carillon recevra donc du 24v et plus du 220v? Merci


    kameleox , 20 Juillet 2019
    #4
