Sortie chaudière en toiture

Bonjour à tous,

Je suis en train de refaire ma toiture et mon architecte a indiqué que la sortie de cheminée doit se trouver à 50 cm minimum du mur mitoyen, selon les normes en vigueur.

Pour répondre à cette contrainte, je souhaiterais utiliser deux coudes à 87 degrés afin de permettre à la tuyauterie de longer la toiture jusqu'au mur, avant de redescendre vers la chaudière. Ce serait tout à fait possible avec une tuyauterie flexible mais je préfère un tubage rigide. La marque de la chaudière sera une Viessmann si c'est pertinant.

Est-ce que cette solution serait conforme aux normes ? Est-ce qu'il y a une documentation qui me permet de déterminer ce qui est autorisé ?
Je vois des schémas avec deux coudes à 45 degrés pour une sortie en toiture et un coude à 87 degrés pour une sortie en façade mais rien de plus.

Je vous remercie par avance de votre aide.

bon j'ai cherché mais pas trouvé de photos... mais c'est exactement ce que j'ai fait (deux coudes 90 (87) ) pour ecarter la sortie en toiture de la limite mitoyenne et aussi de la sortie de cheminée du poele. ca sera caché par faux plafond un jour

la reponse est dans la longueur du conduit les coudes a 135 ou 45 degres permette une plus grande longueur

Merci melocake && BernardBrico.

Vous avez une idée d'où je peux trouver l'impact du coude sur la longeur ?

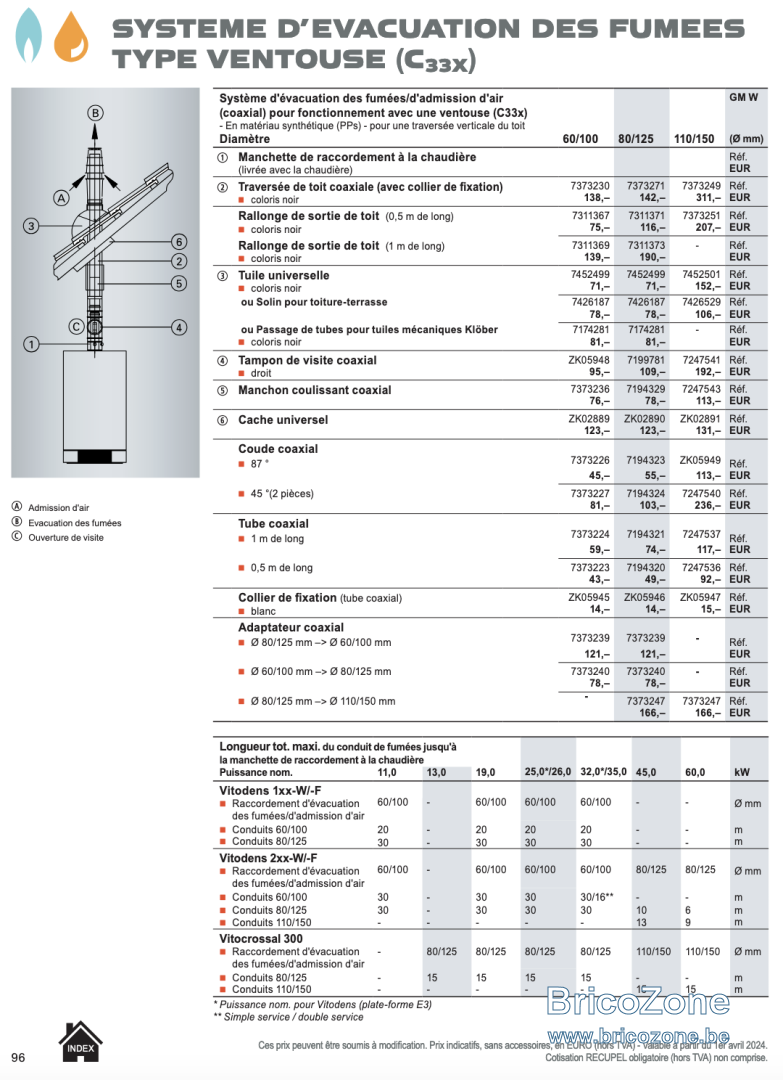

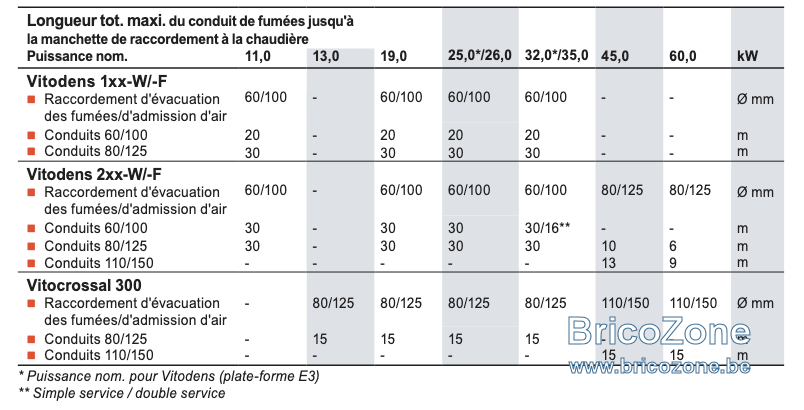

J'ai trouvé la longeur maximale ici... mais du coup je dois connaître l'impact pour savoir si je peux rester en 60/100 ou si je dois passer en 80/125.

le diametre c est lie au type et a la puissance les coudes lie a la configuration conduit apparent mur peripherique pour l emplacement charpente hauteur du mur mitoyen prise d air on ne pose de moins en moins de tuyau souple plutot destine aux chaudieres atmospheriques aujourd hui c est prise d air et evacuation des fumees et condensat en concentrique un pro vous adaptera votre conduit au type de toiture il est peut etre necessaire de faire des devis poser une sortie avant la pose de la chaudiere est prematuree

Merci BernardBrico de m'avoir expliqué ce qui est repris dans mes pièces jointes. J'avais parfaitement compris jusqu'ici. Cependant, ce que je ne trouve pas, c'est l'impact d'un coude sur la longueur maximale du conduit.

Il me semble avoir lu dans une documentation viessmann qu'un coude à 45 degrés c'est 1m de longeur en moins mais je n'arrive plus à le retrouver.

Par contre, je ne suis pas d'accord avec vous sur l'opération prématurée. L'intégralité de la toiture est en train d'être remplacée et, pour des raisons budgétaires, les chaudières seront placées d'ici 6 à 12 mois. Afin d'éviter tout doute sur la responsabilité en cas de problème avec l'étanchéité, l'architecte recommande de faire poser les sorties à ce stade par le toiturier.

Et pour les pros... les 5 devis reçus ne reprennent pas cette information et il n'a pas été possible d'obtenir la réponse. Merci du conseil néanmoins.

tchotto chauffagiste de son etat confirmera mes propos j ai bien compris que la prioritee c est d etre au sec mais a moins d une configuration specifique monter une sortie de chaudiere ne necessite pas de competence particuliere vous avait etablit 5 devis si vous nous donnier la reference de votre chaudiere ca serait plus facile de vous orienter je suit quand meme etonne que ca ne figure pas dans le devis fumisterie c est bien trop vague une regle un coude ouvert ca facilite le debit en fumisterie comme en hydraulique

BernardBrico a dit:

la reponse est dans la longueur du conduit les coudes a 135 ou 45 degres permette une plus grande longueur

Cliquez pour agrandir...

Et une plus grande facilité de ramonage.

merci ender

ender a dit:

Et une plus grande facilité de ramonage.

Cliquez pour agrandir...

on ramone des sorties de chaudiere gaz???
pour les devis on dit effectivement : un coude =1m, mais pour le calcul de distance max je n'en ai aucune idée. demander directement au représentant de la marque de votre chaudière?

melocake a dit:

on ramone des sorties de chaudiere gaz???
pour les devis on dit effectivement : un coude =1m, mais pour le calcul de distance max je n'en ai aucune idée. demander directement au représentant de la marque de votre chaudière?

Cliquez pour agrandir...

Sûr, mais loin d'être une généralité.

BernardBrico > Plus que probablement une viessmann vitodens 200-w B2KF 25kw ou une vitodens 100-w B1KF boost en fonction du budget. C'est à priori le même système au niveau des extractions de fumées mais avec des contraintes différentes.

Je vais calculer avec les contraintes les plus strictes comme ça pas de soucis.

Il faut quand même considérer qu'il faut assurer l'étanchéité au niveau de la sous-toiture en laine de bois côté extérieur et dans le pare vapeur côté interieur.

Et si jamais un point est mal réalisé, c'est le ping pong assuré entre les deux corps de métier...
Cas déjà vécu sur un autre chantier qui m'a coûté qques sous à corriger.

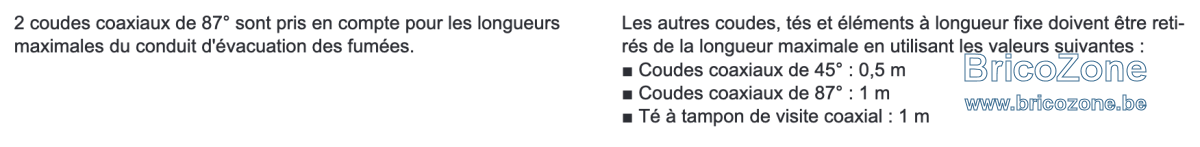

J'ai finalement trouvé la réponse à ma question dans la documentation de Viessmann.
Il ne reste plus qu'à faire un petit modèle 3D et calculer la longeur pour répondre à ma question.

Merci !

on peut tres bien avoir vecu une mauvaise experience mais ici on est dans des techniques qu on dit maitrisee un etat des lieux avant et apres travaux et un plus montrer votre interet a un travail de qualite et surtout ne pas faire une confiance absolue faites vous aider des photos des travaux dans un dossier c est un plus ne vous engager pas que sur un prix mais sur un devis detaille et quantifie

Salut ! On ne nouuus dîîîîît pâââââs touuuut " ! La première chose à connaître : le type exact de chaudière, son emplacement exact ( ou souplesse il y a ?) et les diamètres de sorties autorisés par le constructeur car pour une même chaudière le constructeur autorise (souvent?) le choix entre 60/100 ou 80/125 !

Pourquoi se demandera-t-on ?
Simplement pour pouvoir vendre sa chaudière qui viendrait en remplacement de celle d'une autre marque pour laquelle la chemine a déjà été tubée. Le client peut changer de marque sans devoir supporter les frais de remplacement du conduit de cheminée existant déjà prévu pour la " Condensation".

Et même si sur papier, le Constructeur n'offre pas le choix d'un tubage concentrique inférieur à du 80/125, par exemple, il pourrait - au CAS par CAS et après consultation bien sûr - autoriser un chauffagiste à tirer un tuyau d'évacuation de fumées de Ø 60 dans le conduit central de 80 /125 qui ne serait pas déposable.

Pour autant que le tirage ne s'en voit pas (trop) pénalisé : càd , par exemple, que je le verrais autoriser à y tirer un tuyau INOX d'un seul morceau sur une hauteur verticale de 5~6~7m SANS coudes de 90° mais à la rigueur 2 de 135°.
Il faudra bien sûr trouver la pièce d'adaptation ( manchon réduit INOX 80->60) - pas facile à trouver en Belgique mais cela existe ( en tournant la tête bers les Pays-Bas - le Net nous aide parfois ) .

Donc, à la rigueur, on trouvera un conduit de cheminée de chaudière à Condensation de " 80/125 " transformé en un "60/125 " qui plus tard pourrait être reconverti en 80/125 " après dépose du "60" !

Bien sûr que les tests de combustion et de tirage et de démarrage à froid et par temps froid dehors viendront confirmer l'absence de (risque) de problème.

Au cas par cas, comme toujours et en tout !!! On n'arrête pas de le répéter ( ou de le sous-entendre, tellement que cela vas de soi ! Le Bon sens, quoi !
ps: Normalement, un conduit de cheminée de fumées d'une chaudière à condensation se nettoie de lui-même puisque la condensation s'écoulera en continu à raison de +/- 1l d'eau (acide) par m³ de gaz brûlé à très basse T°C.*

* On réalise facilement que lorsque la chaudière fonctionne en continu pour charger un ballon d'ECS en tournant 20 min à 80°C, elle condensera nettement moins qu'à basse ou très basse T°C. CQFD.

J'insiste : tu feras TOUT pour éviter les coudes de 90° !!! Techniquement mieux pour le brûleur et son ventilo.
ps: bien sûr aussi que au cas par cas, tu seras obligé de changer de marque si la Viessmann ne pouvait pas s'adapter à ta situation ! Faut être moins rigide que certains vendeurs/installateurs qui n'oseraient pas " prendre des risques " et jouent du " parapluie " ; cela se calcule aussi ! Hum ! Ciao.
