Tableau secondaire à proximité

Dans le forum Electricité générale - par Despatss le 23 Mai 2020, à 23:55

  1. Despatss

    Despatss 60 ans, Hainaut

    Bonjour.

    Souhaitant remplacer une plaque de cuisson au gaz par une plaque à induction, je dois créer un nouveau circuit avec un disjoncteur dédié.
    Je dois aussi créer un second circuit pour des prises diverses et une ventilation (peuvent-ils être sur le même disjoncteur) ?

    Le soucis c'est que mon tableau est quasi complet. Il reste un emplacement pour un disjoncteur 1Phase+Neutre. Ce qui n'est pas suffisant pour les deux circuits que je dois créer.

    J'imaginais donc ajouter un tableau secondaire et y amener le triphasé pour la plaque à induction (dites moi si c'est une bêtise) et pour parer à d'éventuels futurs besoin. (Qui peut le plus peut le moins).

    Question1
    Ce tableau secondaire ne peut pas être accolé au premier au vu de la disposition du tableau actuel et ce qui l'entoure mais peut se trouver à 50cm.
    Je comprends que si les tableaux sont accolés, il ne faut pas protéger les câbles sortant du 1er tableau vers le 2eme mais qu'il faut protéger la colonne par un disjoncteur dans le 1er tableau si le 2eme est distant.
    Est-ce que vous considériez que 50cm est disant ? et doit donc être protégé ?
    Si c'est autorisé, j'aimerais m'en passer puisque je n'ai pas la place d'ajouter un disjoncteur tétrapolaire dans mon premier tableau.

    Question2
    Puisque sur mon interrupteur différentiel 300mA j'ai déjà 2 sorties à chaque borne (1 vers le 30mA et 1 vers les disjoncteurs) je dois trouver un autre moyen de connecter mon second tableau.
    Est ce que je peux me brancher depuis une borne d'entrée d'un disjoncteur et via une barrette de connexion relier le second tableau ?

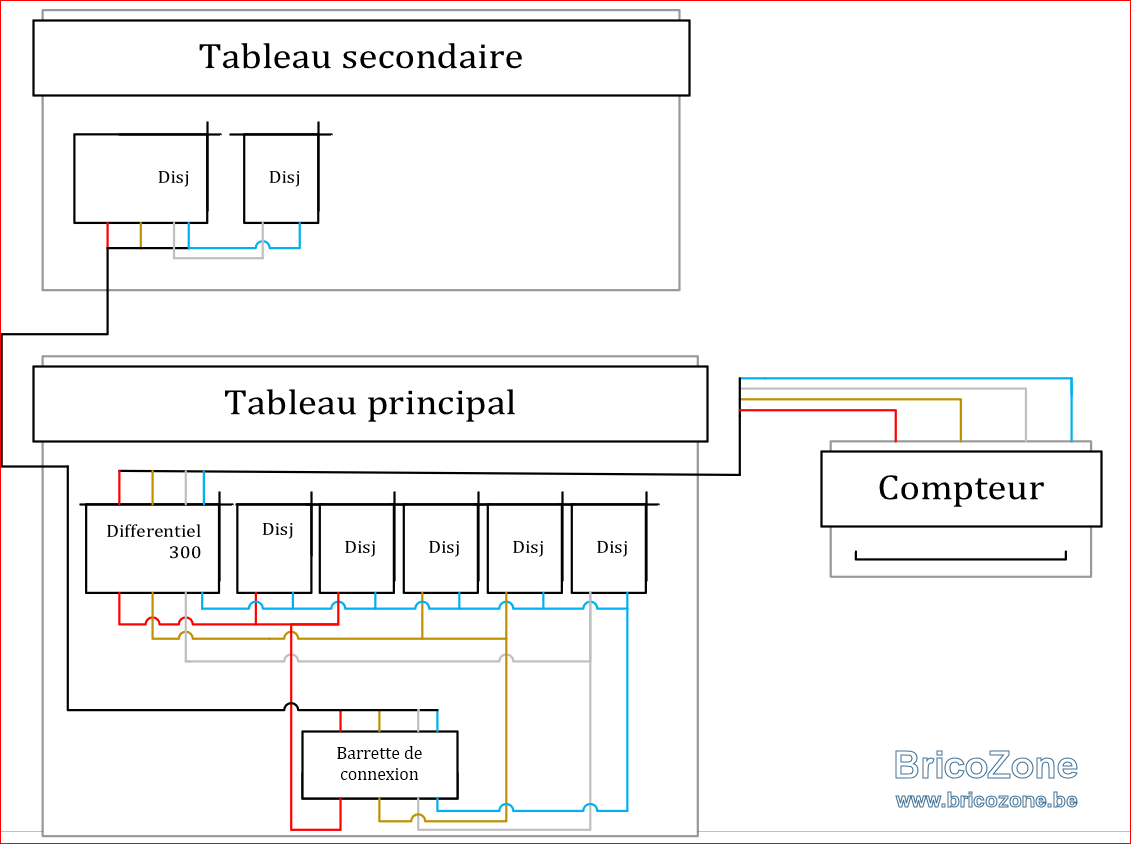

    (Dans cette représentation j'omets volontairement la terre et les départs de circuits)

    Ou alors vaut-il mieux repiquer directement à la sortie du différentiel via une "barrette de connexion" ?

    Le câble (~50cm) entre le Tableau1 et Tableau2 ne sera alors pas protégé par un disjoncteur (quelque soit la solution exposée ici).

    Question3
    Mes disjoncteurs sont reliés au différentiel par ce qui semble être du 6², est-ce que je peux aussi amener du 6² (5G6) au secondaire ?

    Question4
    Est ce que vous avez une référence de ce qui peut être utilisé comme barrette de connexion / wago / ... ?


    Si vous avez d'autres idées... dites moi. Je suis super débutant.

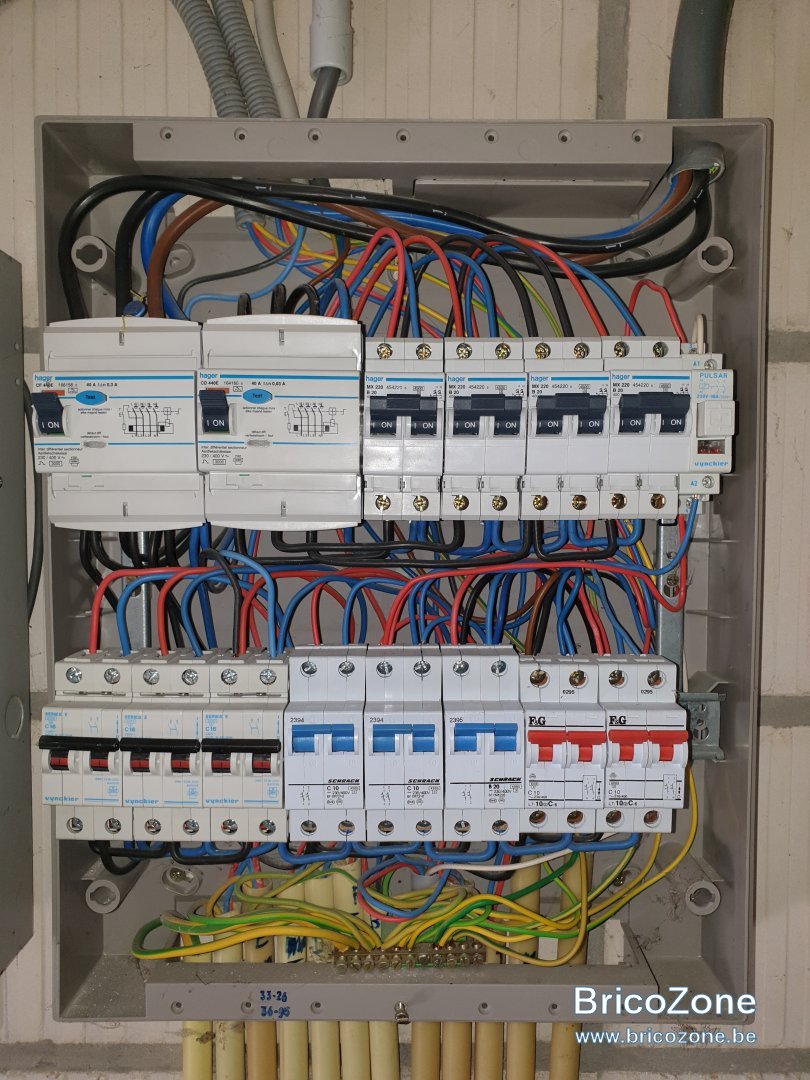

    20200523_152753 - Copy.jpg

    Je vous remercie

    Despatss , 23 Mai 2020, à 23:55
    #1
  2. BG1000

    BG1000 61 ans, Bruxelles

    Remplacer le coffret par le même modèle mais avec 3 rangés voir 4, le bas restant identique, Avec un peu de chance il n'y a quasiment rien a faire, si des plastrons sont utilisé

    Ajouter un coffret une rangée au dessus.

    Quel est la puissance du raccordement?
    Si il faut un renforcement du compteur, il faut une réception de l'installation.

    Il existe des disjoncteur demi largeur....

    BG

    BG1000 , 24 Mai 2020, à 00:31
    #2
  3. flashman

    flashman Liège

    Il ne faut rien de particulier comme protection.

    Par contre, attention, 2 fils max par borne. On se branche ou l'on veut tant que c'est derrière le 300ma.


    Perso, je remplacerais tout les disjoncteurs du bas histoire de pouvoir mettre des peignes et avoir un truc propre.
    Ça permettra aussi d'avoir des bornes libres pour le nouveau câble.

    Il faut des peignes tétra/mono.

    Et, oui, du 6 carré convient.
    Oui la taque doit être en tri.

    Dernière édition: 24 Mai 2020, à 13:45
    flashman , 24 Mai 2020, à 01:12
    #3
  4. Despatss

    Despatss 60 ans, Hainaut

    Merci pour vos réponses.

    @BG1000 L'idée c'était justement (parce que super débutant) de ne pas remplacer le tableau principal.
    Quel rapport avec les plastrons et la diffculté de la tâche qui m'attend ?

    Il ne faut pas de renforcement de compteur.

    J'avais lu que des disjoncteurs demi largeur étaient bof bof...

    @flashman Pourquoi je me brancherais sur le 30mA et pas le 300mA ?
    Pour ce qui est des peignes, j'essaie de limiter le budget et la quantité de travail, du coup ce ne sera pas pour cette fois je pense.

    Je peux me repiquer sur les derniers disjoncteurs liés au 300mA attribués à chaque phase et respecter la limite de 2 branchement par borne.
    C'est permis ?

    Despatss , 24 Mai 2020, à 11:17
    #4
  5. BG1000

    BG1000 61 ans, Bruxelles

    Il existe des coffrets ou les câbles sont montable par devant, ainsi il n'y a pas de décablâge des rangés de disjoncteur (hormis une standardisation pour peigne et encore réalisable dans l'ancien 1 par 1)
    On démonte le châssis de fixation avec les disjoncteurs dessus on supprime le coffret, on installe le nouveau avec les plaques passe câble enlevé on déclipse et reclipse les disjoncteurs.

    On installe les différentiels au dernier étage...

    Sans doute du chipotage mécanique mais évite un décablage et recablage complet

    BG1000 , 24 Mai 2020, à 12:35
    #5
  6. flashman

    flashman Liège

    C'est derrière le 300ma forcément, c'est une faute de frappe.

    flashman , 24 Mai 2020, à 13:46
    #6
  7. flashman

    flashman Liège


    Je ne vois pas bien en quoi ça l'aiderait...? Ça ne change strictement rien dans son cas... Il devra tout décabler et tout remonter pareil.

    Maintenant, c'est clair que ce coffret mériterait d'être revu.

    flashman , 24 Mai 2020, à 13:51
    #7
  8. BG1000

    BG1000 61 ans, Bruxelles

    Il semble que @Despatss ne soit pas trop à l'aise avec les travaux électriques.

    Un séquencement des opérations permet de ne pas paniquer.
    Remplacer un à un les disjoncteur du bas, remplacer les fils par un peigne.

    Au pire en déconnectant les 5 câbles du dessus, il doit y avoir moyen d'insérer un coffret en conservant les 12 arrivées du bas ensuite on change les disjoncteur de rail DIN.

    BG1000 , 24 Mai 2020, à 14:17
    #8
  9. Despatss

    Despatss 60 ans, Hainaut

    Je ne comprends pas non plus je dois dire.
    Ça me paraît plus cher et plus compliqué.

    On peut généralement combiner 2 parmis les trois suivants 'Rapide', 'Bien fait', 'Peu cher'.
    J'ai besoin de rapide et peu cher.

    Tant que ça passe pour la mise en conformité je considère ça assez bien fait.

    Personne ne voit de soucis à avoir un coffret secondaire distant de 50cm du premier et pas protégé par un disjoncteur avant ce câble de alors ?

    Despatss , 24 Mai 2020, à 14:26
    #9
  10. flashman

    flashman Liège

    Il n'y a pas besoin si à proximité.

    flashman , 24 Mai 2020, à 14:30
    #10
  11. Despatss

    Despatss 60 ans, Hainaut

    Et qu'est ce qu'on peut utiliser comme dispositif pour connecter les deux tableaux ?
    Wago / barrette de connexion /...? Des références ?

    Ou alors je prends un seul câble 5g6 et je branche chaque brin sur un disjoncteur différent ?

    Despatss , 24 Mai 2020, à 14:39
    #11
  12. flashman

    flashman Liège

    On se branche directement aux disjoncteurs.

    On ne vas pas mettre un truc qui ne sert à rien...


    Max 2 fils par borne.

    flashman , 24 Mai 2020, à 14:54
    #12
  13. BG1000

    BG1000 61 ans, Bruxelles

    Pour simplifier les cablage des 2 différentiel
    Il existe des peignes pour alim tri 400 + N un catalogue (IZ16/4F)
    Existe aussi des peignes pour cabler les disjoncteur bipolaire à partir de 3X400V+N

    BG1000 , 24 Mai 2020, à 15:44
    #13
