Taille section pergola

Dans le forum Toiture, Charpente - par philipina le 12 Juin 2018

  1. philipina

    philipina 41 ans, Luxembourg

    Bonjour,

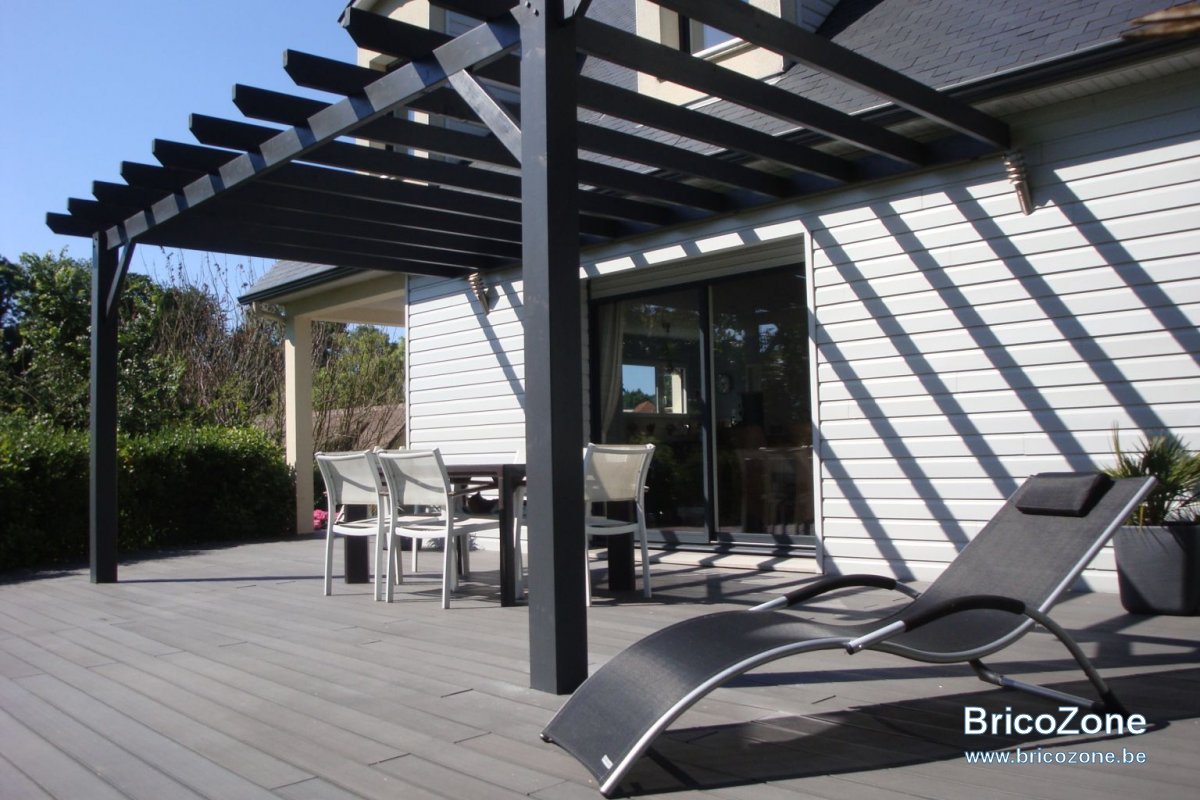

    Je voudrais faire une pergola semblable à celle de la photo ci-dessous.
    Par contre, notre terrasse est beaucoup plus grande que celle sur la photo.
    Le nôtre fait 5 mètres de profond et 6.5 mètres de large.
    Ma question est: Quelle section dois-je utiliser pour les pourtres sur le longueur et la largeur sachant qu'il n'y aura pas beacourp de charge (voile d'ombrage) et que l'on ne veut pas de pied intermédiaire?

    Merci d'avance,


    philipina , 12 Juin 2018
    #1
  2. fradeco

    fradeco 73 ans, Flandre

    @philipina, bonjour,

    Voici pour info, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5.

    STRUCTURE POUR PERGOLA.

    Données :
    Pour une classe de service 2.
    Une portée de 5.00 m
    Une charge non pondérée de 18 kg/m² uniformément répartie comme suit :

    Charges permanentes :
    Poids propre solives = 10 kg/m²
    Charges occasionnelles temporaires :
    Voile d'ombrage = 6 kg/m²
    Neige = 2 kg/m²

    Dans cette hypothèse :
    Il faudrait mettre en œuvre des solives de bois massif résineux autoclave de classe C 24.
    D'une section de 63 x 143 mm
    Espacées de 50 cm d'axe en axe.

    Validation de l’ETAT LIMITE ULTIME (ELU)
    Tous les résultats de calculs sont inférieurs aux maximum admis correspondant
    Flexion : Résistance max. admise de 10.15 MPa
    Compression transversale : Résistance max. admise de 0.96 MPa
    Longueur d’appuis minimum = mm
    Cisaillement : Résistance max. admise de 1.54 MPa

    Validation de l’ETAT LIMITE DE SERVICE (ELS)
    Flèche maximum admise = 5.000 / 350 = 14.3 mm
    Flèche résultant du poids et fluage de la charge permanente = 7.8 mm
    Flèche instantanée f.inst. Sous l’effet de la charge globale = 2.3 mm
    Flèche différée f.net.fin. Sous l’effet de la charge globale = 10.2 mm = OK

    Chaînage d’entretoises de même section espacées de +/- 1.66 m

    Poutre de rive: De résineux de classe C24 autoclave fixée sur 2 colonnes de150 x 150 mm implantées selon la répartition 0.75 + 5.00 + 0.75 m
    Section de la poutre (2x) 75 x 225 mm assemblées par collage (PU) et tiges filetées.

    Validation de l’ETAT LIMITE DE SERVICE (ELS)

    Flèche maximum admise = 5.000 / 350 = 14.3 mm
    Flèche résultant du poids et fluage de la charge permanente = 1.3 mm
    Flèche instantanée f.inst. Sous l’effet de la charge globale = 13 mm
    Flèche différée f.net.fin. Sous l’effet de la charge globale = 14.2 mm = OK

    Ou : De bois dur massif de classe D 24 d'une section de 150 x 200 mm

    Double goussets de contreventement (1 de chaque côté des colonnes) d'une section de 80 x 80 mm (comme figuré sur la photo poste #1)

    Bonne réflexion.

    fradeco , 13 Juin 2018
    #2
