Bonjour,
Je me lance sur un projet de terrasse sur pilotis. L'idée est de construire une terrasse surélevée, pour faire un palier entre une cuisine (1er étage) et le jardin au rez-de-chaussée.
Nos hypothèses de départ :
- Terrasse de 3,50m à 3,60m
- Elévation de 2,30m
- 3 marches pour descendre de la cuisine sur la terrasse
- 1 escalier en bout de terrasse pour descendre dans le jardin.
- 2 poteaux de maintien côté jardin
- Pas de poteau côté mur, mais un bastaing sur platine/sabot métalliques repris dans le mur
Pour la terrasse, je pensais à un cadre avec madrier de 200*75mm et des solives de 175*63mm, avec entraxe de 350mm environ. Est-ce suffisant ?
Pour la fixation dans le mur, j'ai une problématique, nous faisons faire l'isolation par l'extérieur sur ce mur (120mm d'isolation + enduit). Nous avons 2 options :
- Option 1 : Sabot métallique plus long que l'isolation (1 partie cachée dans l'isolation et 1 partie dépassant pour poser le bastaing/madrier). Je pensais fabriquer les sabots en 5 mm d'ep.
- Option 2 : Bastaing directement fixé dans le mur, et solives reprises via des sabots standards. Le bastaing serait noyé dans l'isolation. Mais niveau infiltration d'eau je ne suis pas confiant.
Sur quelle option partiriez-vous, et pourquoi ?
Notre isolateur nous a parler de blocs incompressibles (Quader, TRA-WIK) pour faire de la reprises de charge à noyer dans l'isolation, mais les fiches techniques ne mentionnent que des volets ou garde-corps en terme de charge, pas des terrasses.
Je joins 3 photos :

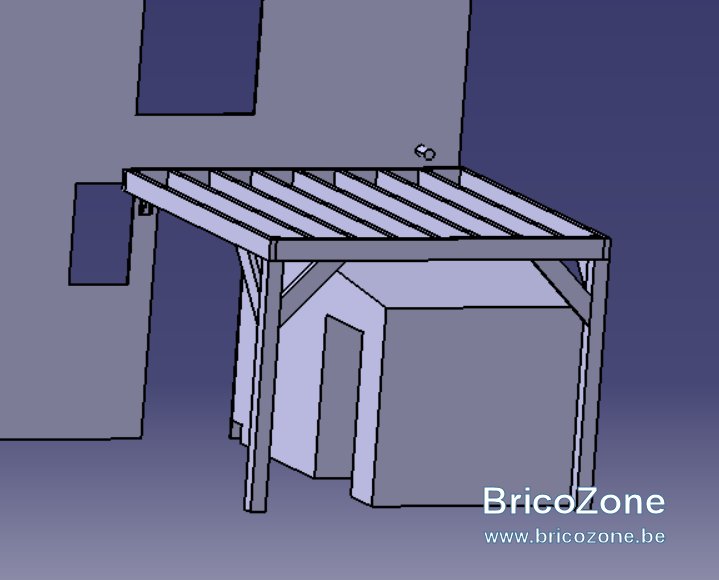

- Un croquis de la terrasse, pas d'escalier ni garde-corps encore. Il faut imaginer la descente de 3 marche depuis la porte-fenêtre supérieure.

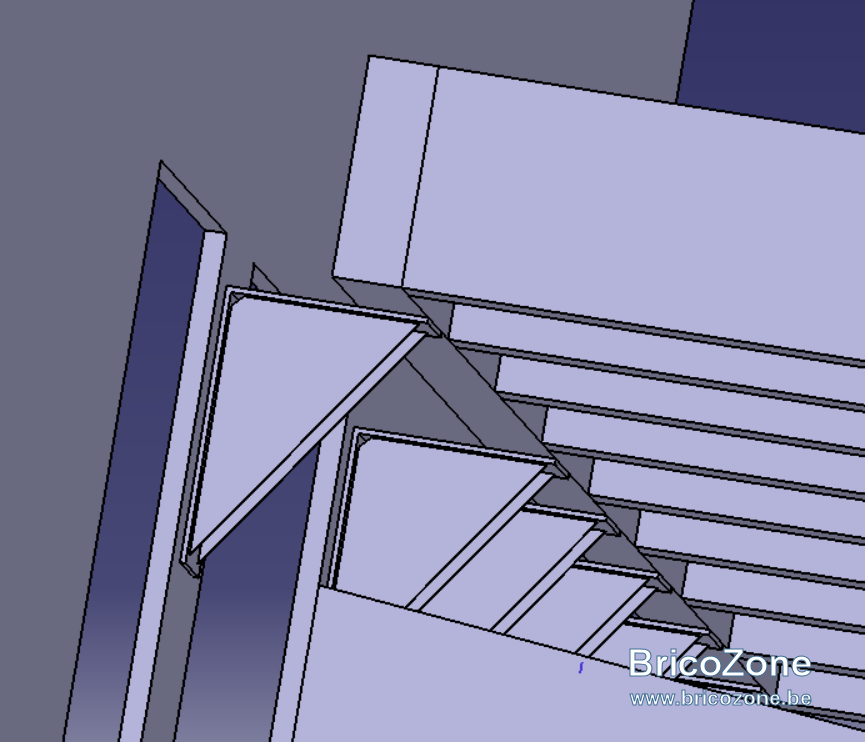

- Un zoom sur les sabot, l'espace vide représente les 120mm d'isolation.

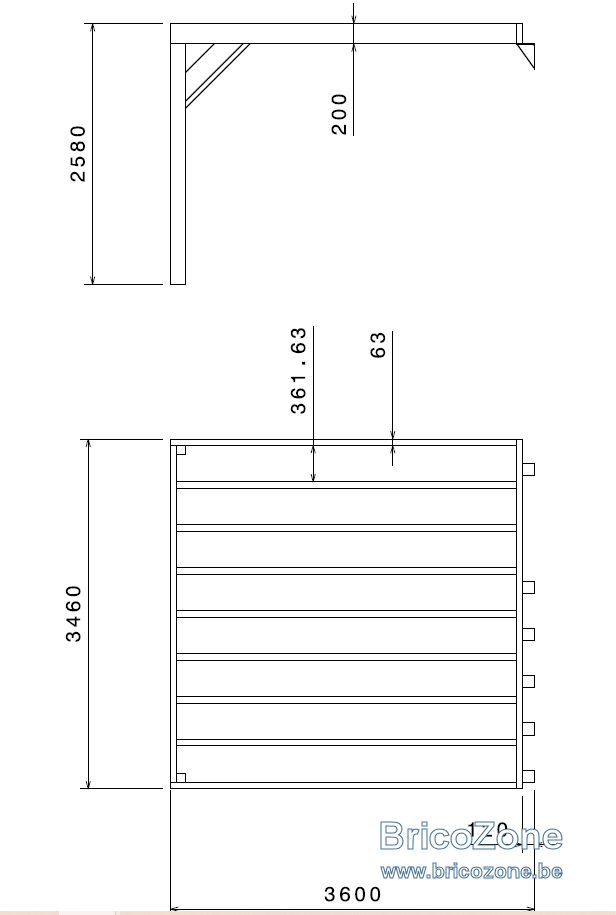

- Le plan des répartition des bastaing/solives.
Merci pour vos conseils.
Bastien
