Bonjour à tous,
Et avant tout merci d'avance pour vos retours et votre expertise.
Je me lance dans un projet de terrasse sur pilotis car mon jardin est en contrebas et je ne veux pas faire de bêtise entre la répartition des charges et la section du bois.

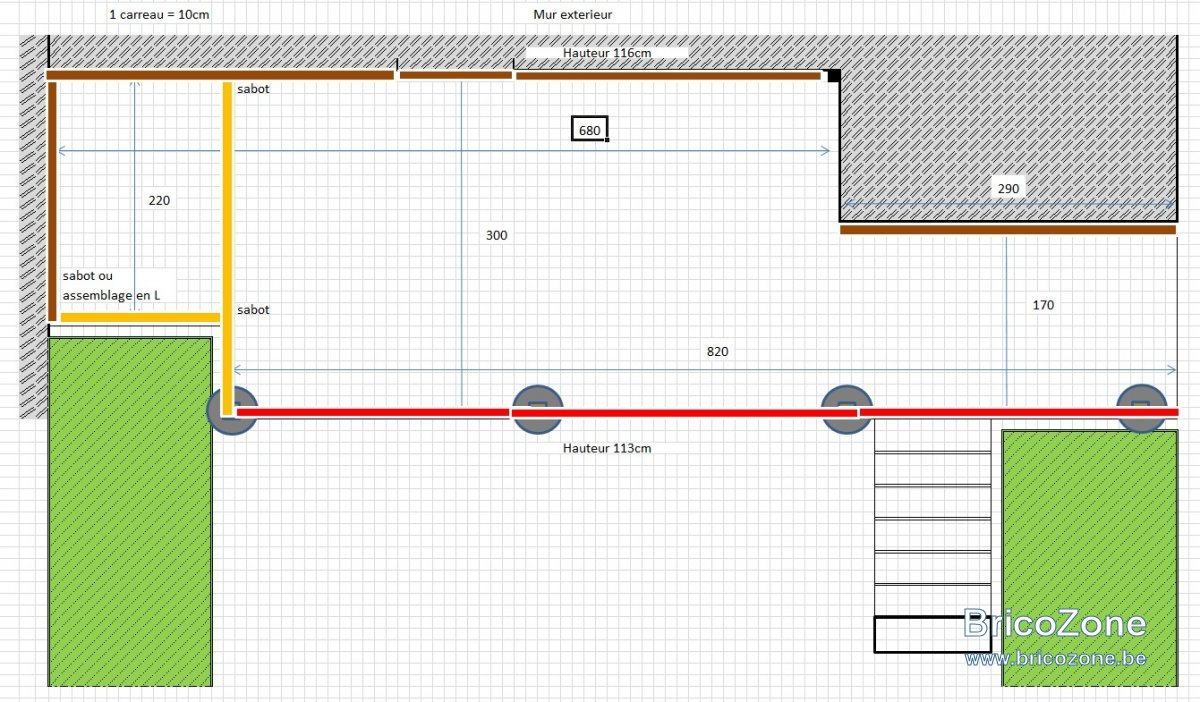

Compte tenu de la faible profondeur (300 cm) et des 2 murs d'appuis (cf image ci dessous), je pensais faire reposer la structure en m'appuyant sur des muralières 60x145 (en marron) fixées sur ce dernier et une autre sur le mur de gauche puis en face sur des bastaings 60x145 (en rouge) reposant sur poteaux en chêne traité de 150x150cm répartis sur 4 plots béton (cf image). Les têtes de poteau auraient été découpées en L afin d'accueillir les bastaings eux même assemblés (découpe en L) sur le poteau tout en respectant une pente de 1cm/m soit 3cm pour 3m.
Comme vous le voyez sur l'image 1, j'ai des contraintes "végétales", en l'occurrence du bambou en pleine terre (en vert à gauche) que nous ne souhaitons pas réduire. Je pensais donc finir la structure de cette façon (en jaune).

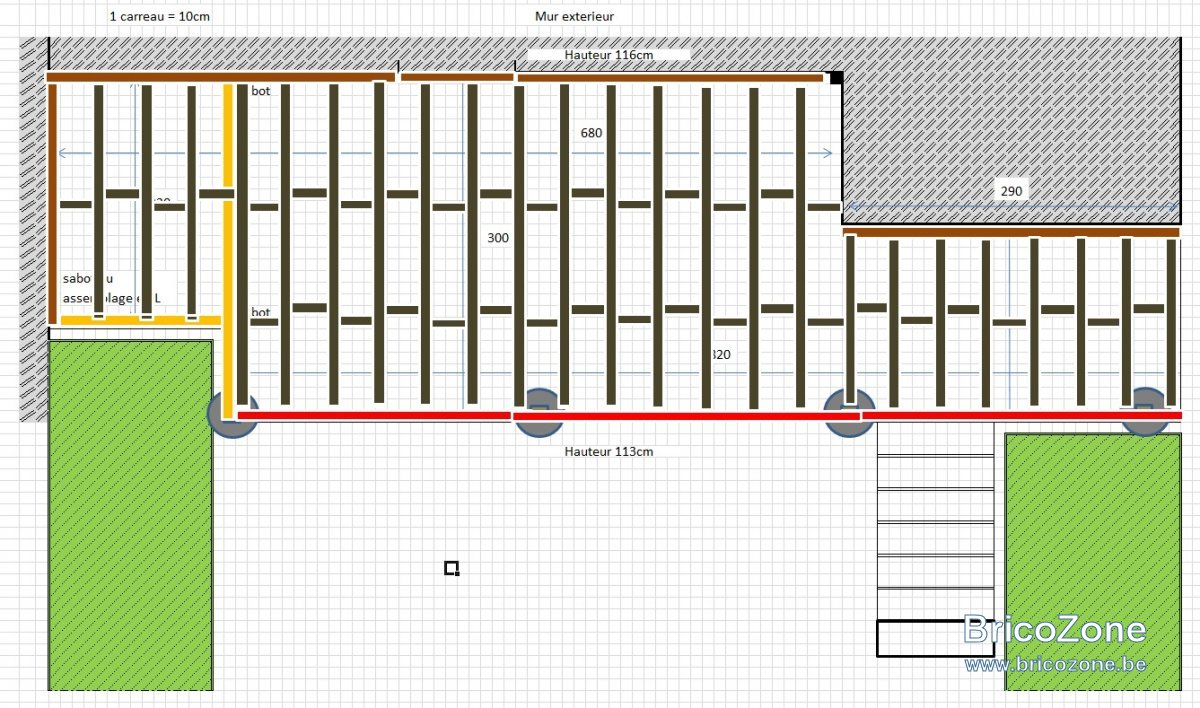

Je pensais ensuite fixer des bastaing de 3m en 60x145 (en noir) de part et d'autre à l'aide de sabot tous les 40cm (car je souhaite malgré tout pouvoir exploiter le dessous de la terrasse pour stockage de bois de chauffage et rangement) puis recouvert d'OSB 9mm, pare pluie, lambourdes classe 4 (peut être sur cale PVC en plus), protection lambourdes et enfin les lames en composite.
J'ai donc besoin de votre expertise pour déterminer la faisabilité en l'état ou si besoin quelles corrections apporter notamment au sujet de la répartition des charges et la sections des bastaings.
Merci d'avance !
