Thermostat Nest sur Chaudière Fioul St Roch

Loostrek

• 25 Décembre 2024

• #1

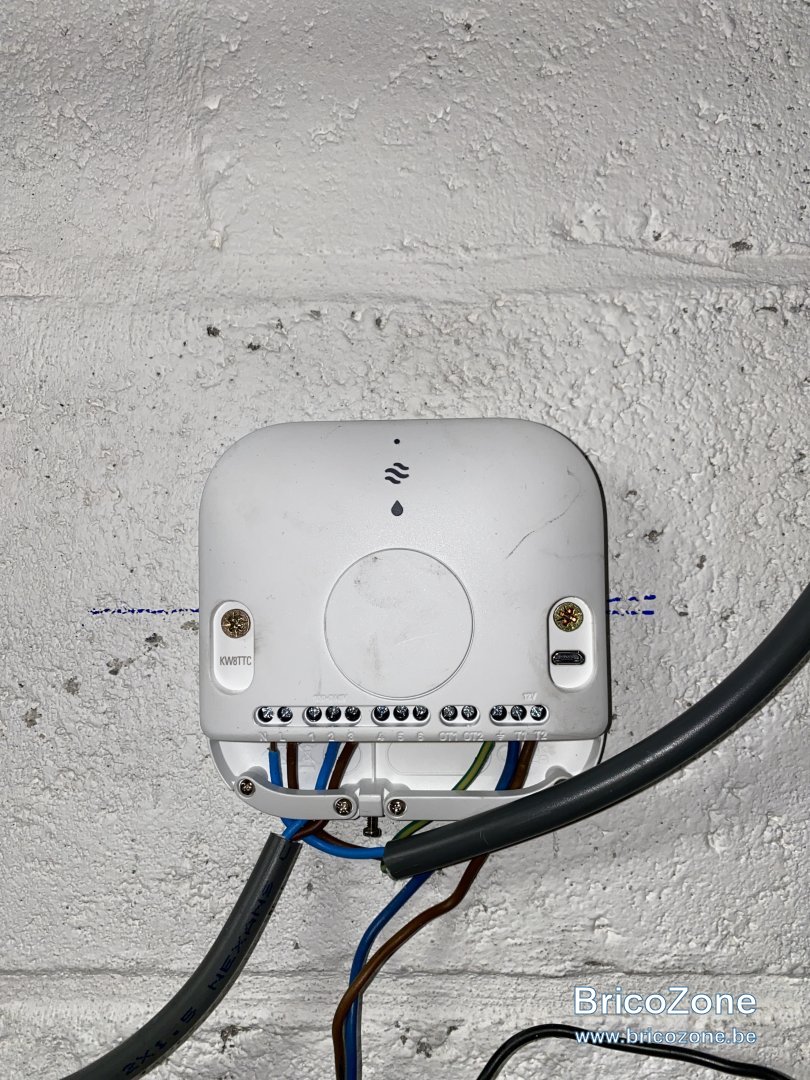

Bonjour à tous, j’ai du mal à raccorder mon Google Nest gen 3 à ma chaudière au fioul Saint Roch. Ça fait deux fois que je grille les fusibles pour le T1 et T2 au thermostat, pas de soucis. Pour l’alimentation du boîtier Nest Heatlink, pas de soucis.
Mais visiblement je ne trouves pas où raccorder les bornes 2 et 3 depuis le Nest vers ma chaudière.

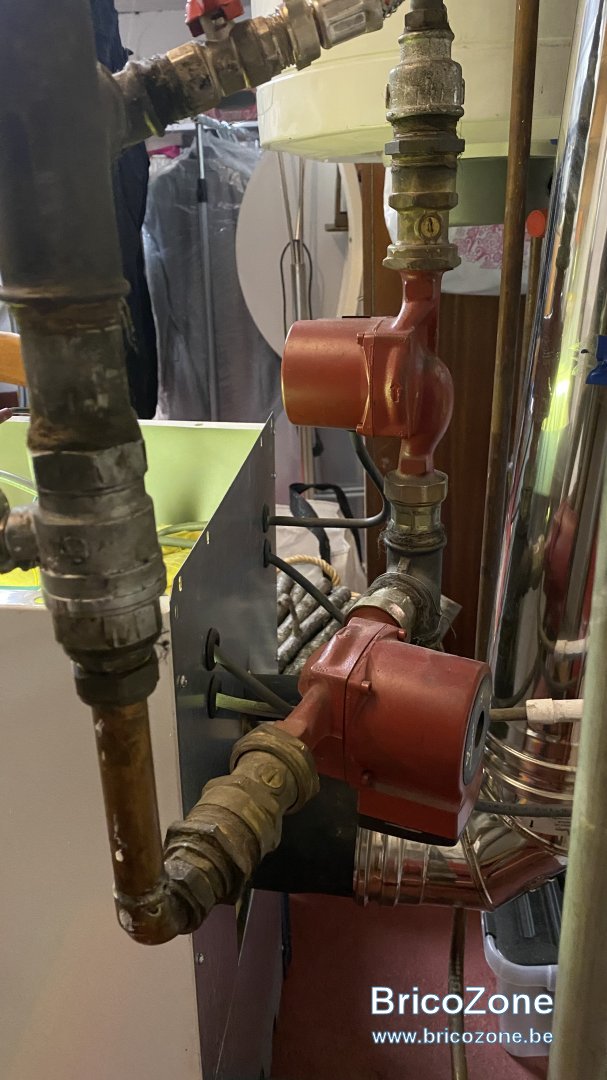

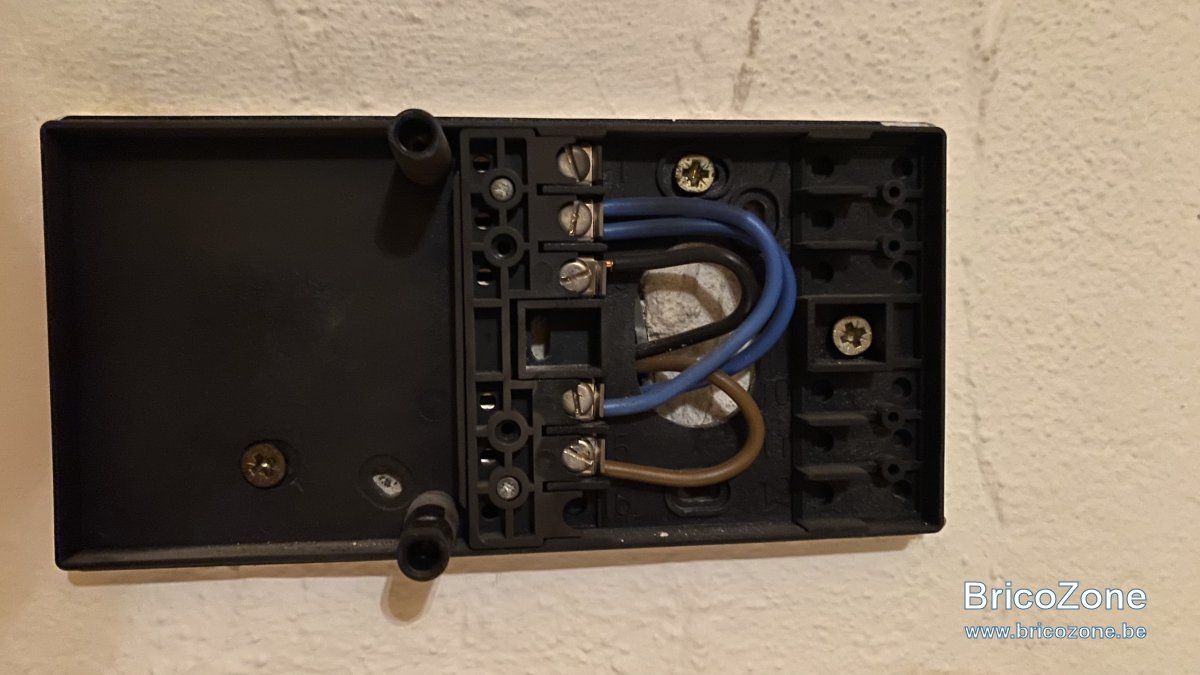

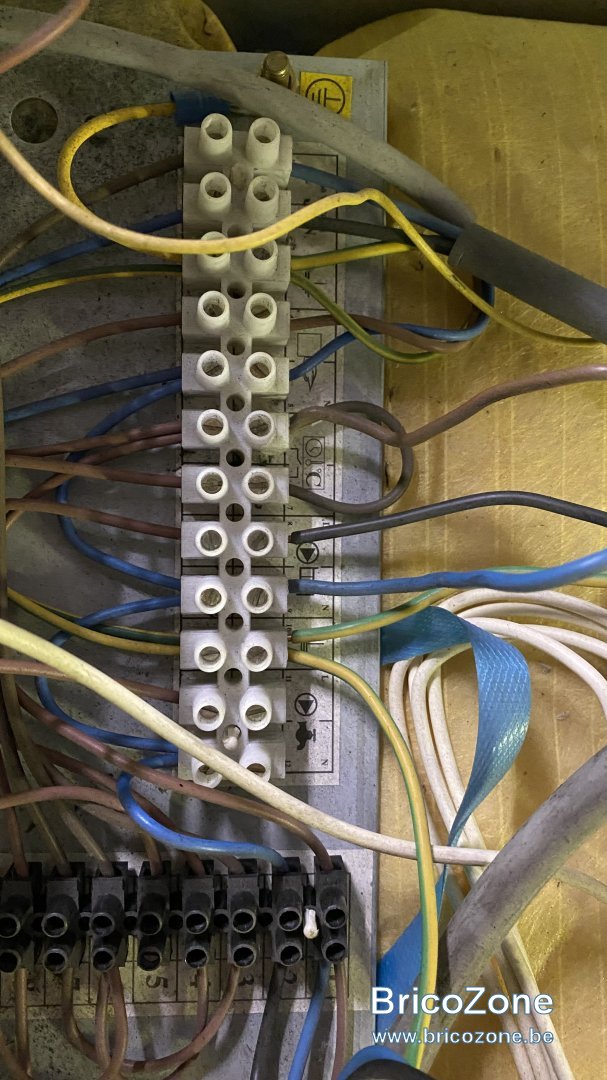

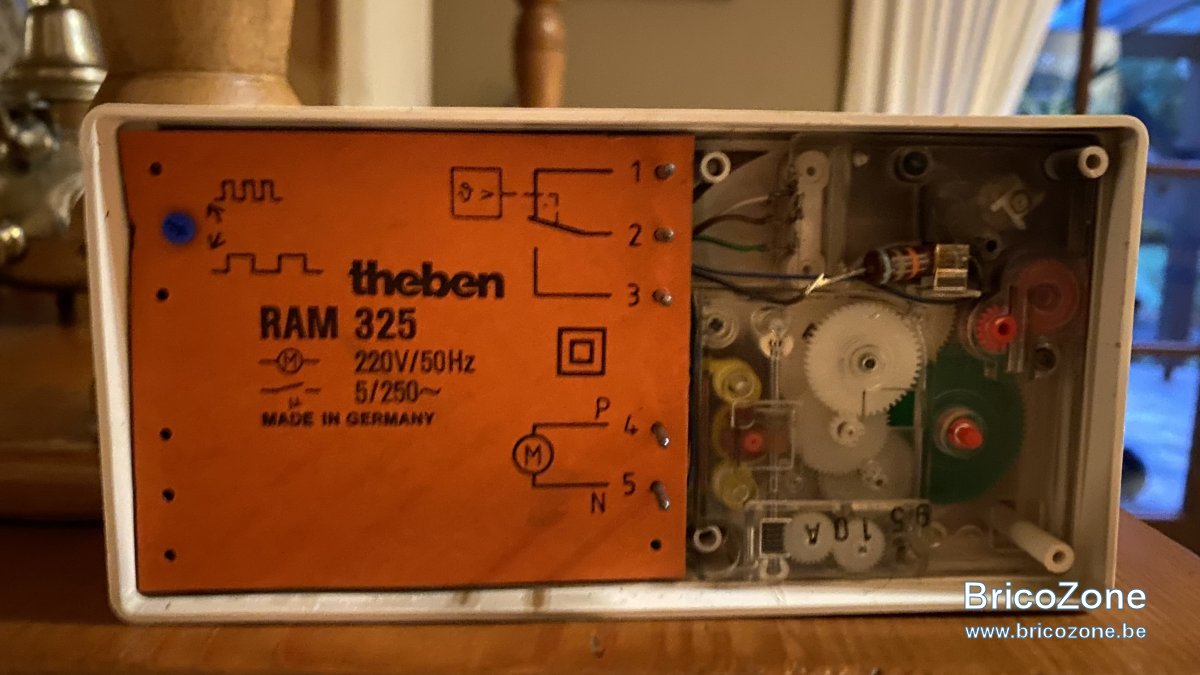

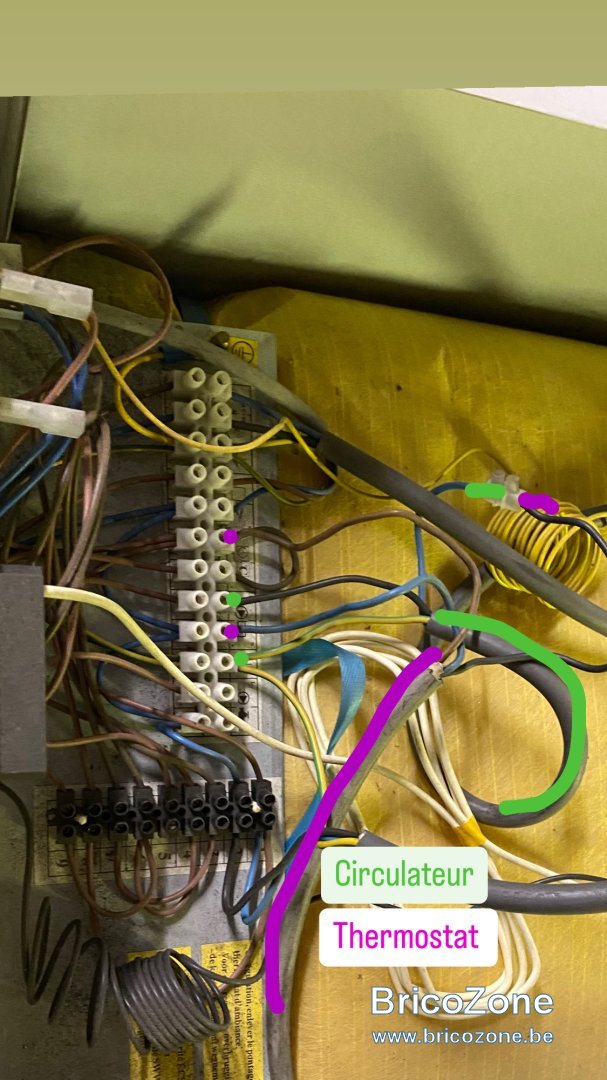

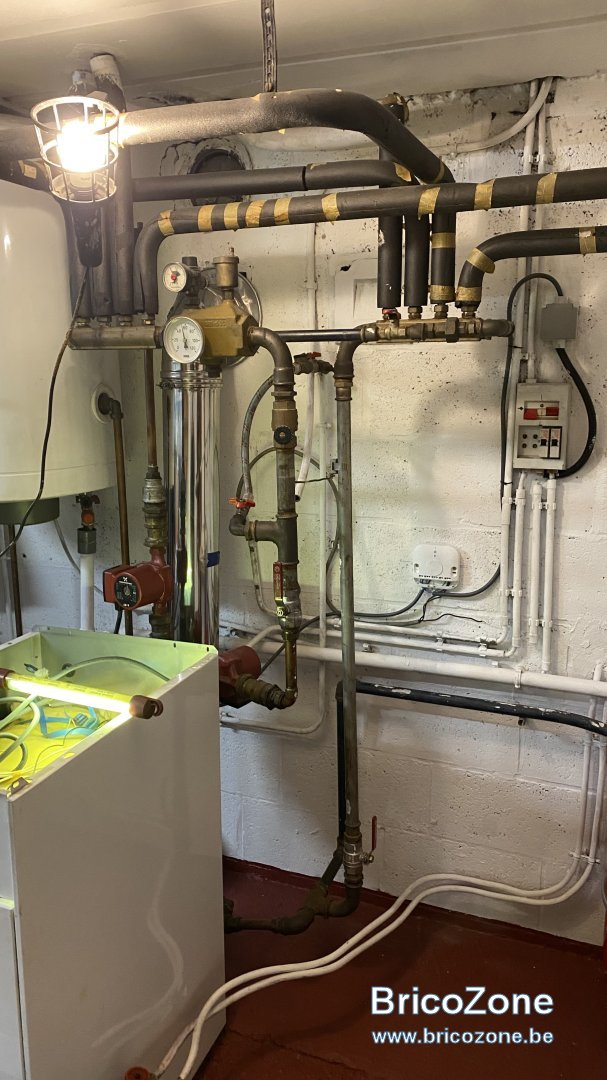

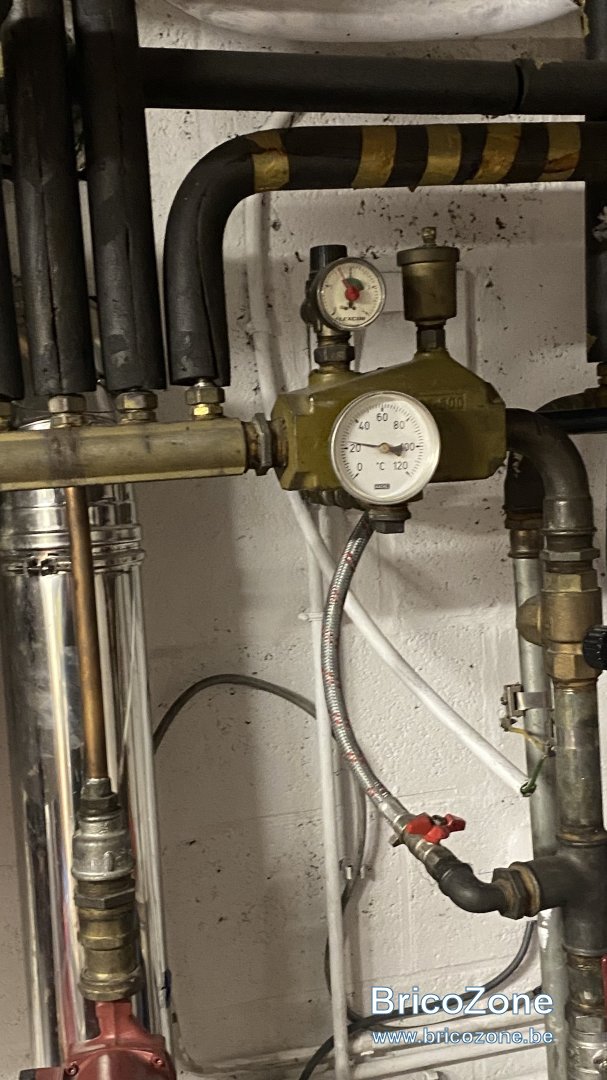

je vous joins deux photos de ma chaudière comme elle était avant ai si que le thermostat précédent qui lui avait 3 fils : bleu (raccordé sur la partie N de l’icône Play/Radiateur on dirait), marron (raccordé sur l’icône horloge/thermometre/C°) et noir (raccordé au fil bleu du circulateur, voir en haut à droite de la photo avec les couleurs).

je n’arrives pas à trouver à quoi correspondent les logos sur ma chaudière…

Où pensez-vous que je doive connecter tout ça ?



Infinity175

• 25 Décembre 2024

• #2

Bonjour,

Joyeux Noël...

Commencez par retirer la boucle du pontage thermostat...

Le contact thermostat ne se fait que par ces 2 borniers...



Infinity175

• 25 Décembre 2024

• #3

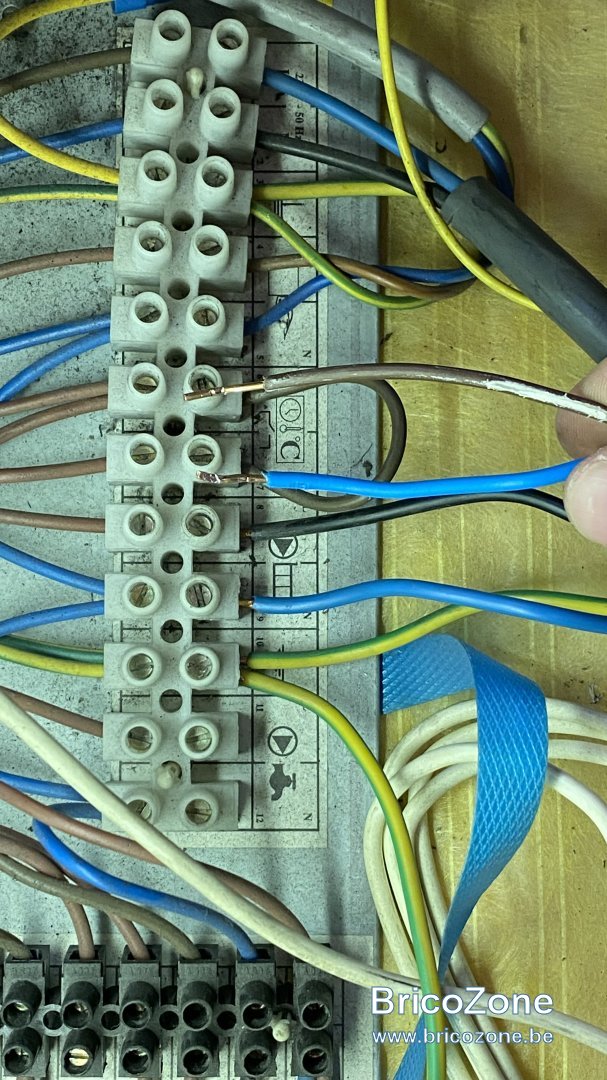

Le bleu du câble circulateur doit remplacer le bleu du thermostat sur la chaudière...

Ce qui commandera la demande de chauffage est la boucle brune...
C'est là que vous devriez raccorder le contact T1 T2 du boîtier principal Nest....



Loostrek

• 25 Décembre 2024

• #4

Bonsoir et joyeux noël également. Merci pour la réponse, donc si j’ai bien compris je dois supprimer la boucle brune, et y placer les deux câbles allant au Nest ?
J’ai déjà grillé mes deux fusibles, je n’ai plus droit à l’erreur haha



Infinity175

• 25 Décembre 2024

• #5

Les 2 fils du Nest qui commandent la chaudière...

Oui c'est bien cela...

Brun et bleu montrés iront sur le contact T1 T2 du boîtier nest...



Infinity175

• 25 Décembre 2024

• #6

... À côté de cela, vous devez alimenter le boîtier du Nest avec du 230v...

Vous pouvez le prendre sur le bornier n et celui l au-dessus sur votre photo...



Loostrek

• 25 Décembre 2024

• #7

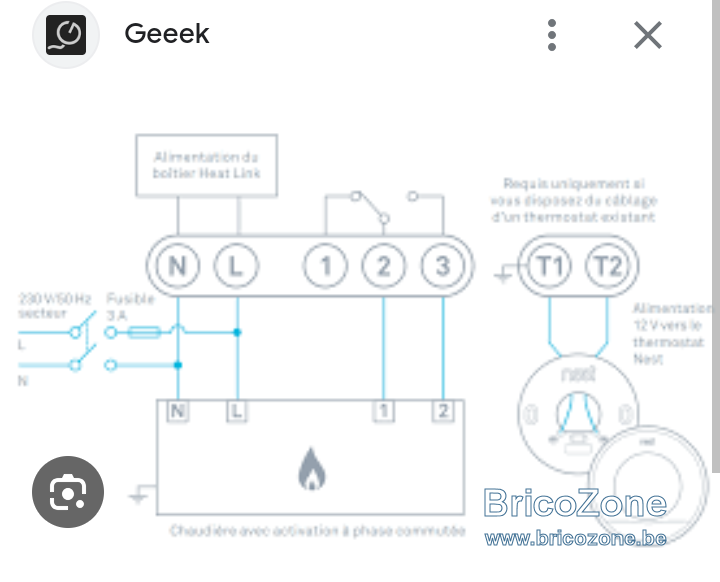

D’après ce que j’avais lu sur le web c’était plus à brancher sur le raccord 2 et 3, ce serait a brancher sur le 1 et le 2 ? Sur la doc Nest c’est toujours sur le 2 et le 3 aussi.

Pour l’alimentation du boîtier en 230v pas de soucis.



Loostrek

• 25 Décembre 2024

• #8

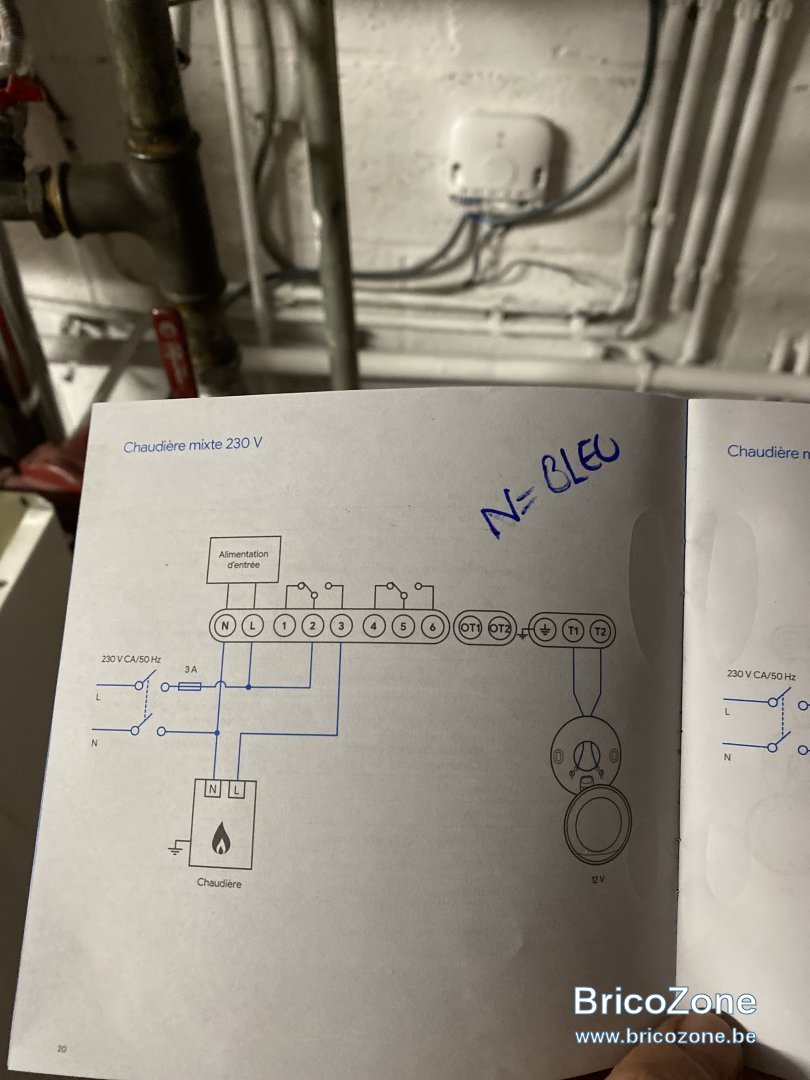

Instruction NEST, je suppose que ma chaudière est une « mixte 230v »



Infinity175

• 25 Décembre 2024

• #9

Ok pour 230v, ok pour T1 T2 vers thermostat d'ambiance...

Vous avez les autres croquis de montage, juste pour être sûr...



Infinity175

• 25 Décembre 2024

• #10

... mais ce n'est pas le bon schéma; c'est bien 2 et 3 qui vont à chaque bornier où se trouvait la boucle sur la chaudière...



Infinity175

• 25 Décembre 2024

• #11



Loostrek

• 8 Janvier 2025

• #12

Merci beaucoup @Infinity175 , le chauffage fonctionne bien depuis votre aide

J'ai juste encore une interrogation par rapport à l'eau chaude sanitaire.

Ma maman se plaint d'avoir un faible débit et tout juste assez d'eau chaude pour un bain. Sur le Nest et sur l'app, je ne vois aucune indication de réglage de l'eau chaude nulle part. Il y aurait-il un réglage ou un branchement à faire sur la chaudière ou sur Nest ?

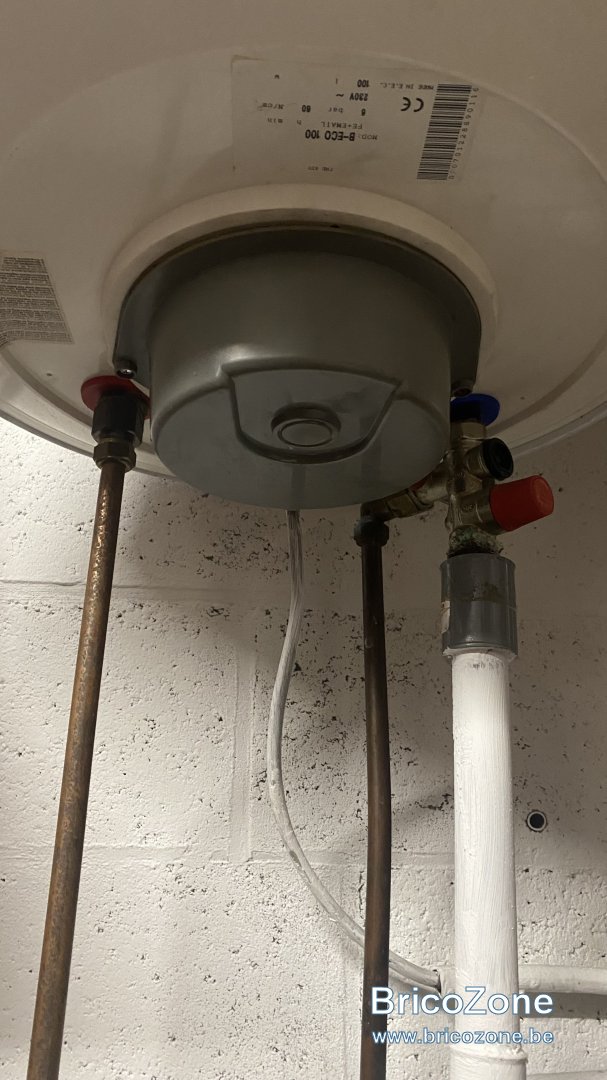

Ce que j'avais remarqué en démontant le boitier électrique pour installer le Nest c'est qu'un cable allait du bas du ballon d'eau chaude vers le boitier électrique mais n'était pas branché dans le boitier. Etrange non ?



Infinity175

• 8 Janvier 2025

• #13

Bonjour,

C'est normal que cela ne fonctionne pas correctement...

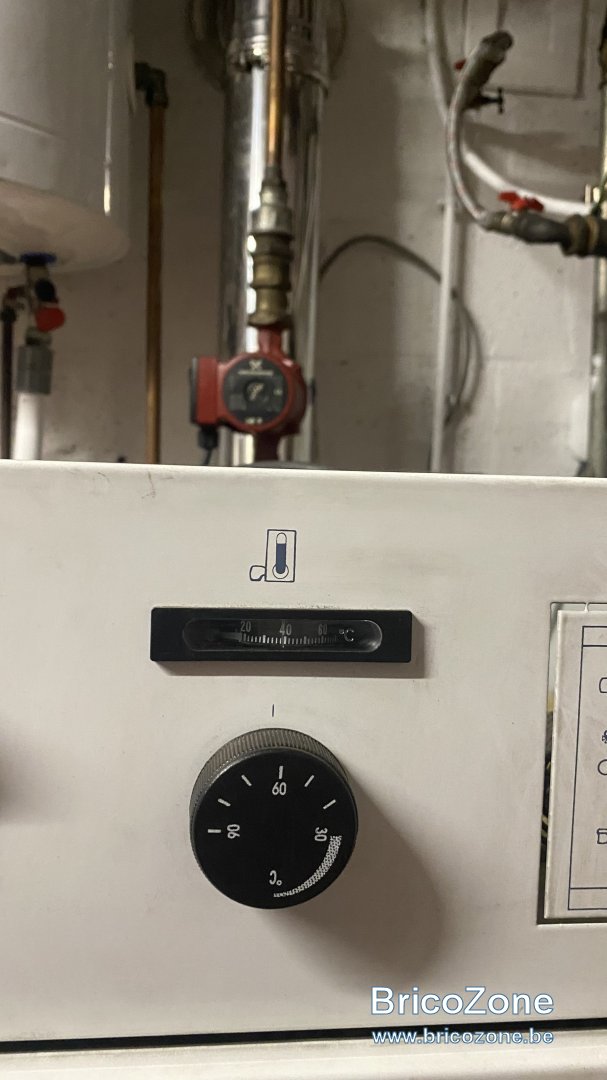

Avant l'installation de votre NEST, la chaudière restait toujours à température de chauffe ? Genre 60°C...
Elle ne se coupait jamais comme maintenant où elle peut descendre très bas si pas de demande au thermostat?



Loostrek

• 9 Janvier 2025

• #14

Bonjour,
Oui à mon avis c'est exactement cela.



Tchotto

• 10 Janvier 2025

• #15

Salut ! Si production d'ECS via chaudière, la télécommande Netatmo ne pourra qu'agir sur le circulateur/circuit radiateurs, mais pas directement sur l'alimentation/ chaudière/brûleur.
C'est toujours la même chose lorsque la régulation d'une chaudière mixte (CC + ECS) travaille en "priorité/ballon".
Ton truc agit plus que probablement sur l'alimentation /chaudière. En coupant "le chauffage ", en fait, tu coupes tout. Et le ballon ne se réchauffe pas ni quand ni comme il le faut.

Bien sûr qu'entretemps il peut y avoir consommation d'ECS mais alors sans que le brûleur ne puisse prendre la relève de la charge/ballon. Donc le ballon refroidit encore plus. Et lors de la relance désirée du chauffage, bien sûr que c'est d'abord la priorité/ballon " qui se lancera d'abord et qui retardera l'enclenchement du chauffage.

On tombe dans "l'inconfort programmé" ! Tout cela pour gagner 50€/an de combustible. Et que de chipotage et perte de temps, au final pur pas grand chose ! Modernité et Planète obligent.

Corrigez-moi cela tout de suite ! Comment ? En trichant avec la priorité/boiler : relais qui commute la sonde du ballon sur une en parallèle qui fera croire que le ballon est satisfait et qui retombe en charge/ballon seulement quand le confort des lieux est rétabli.

On doit tenir compte du type de régulation/ballon en place : aquastat mécanique ou module électronique assisté par une thermistance CTP ou CTN. Imagination au pouvoir. Ciao.



Loostrek

• 10 Janvier 2025

• #16

Bonjour,
Alors merci pour la première partie du message qui m'a permis de comprendre le problème. Pour le résoudre c'est une autre histoire, je n'ai pas compris grand chose, mais j'essaye.

Est-ce qu'on en reviendrais pas à la toute première photo que j'ai postée ou il y avait 3 fils qui sortaient du thermostat, dont un (le noir) qui était directement branché au circulateur ? Et avec un fil qui faisait la "boucle du pontage thermostat" que @Infinity175 m'avait dis d'enlever ?
