Problème raccordement thermostat Wifi

Bonjour à tous,

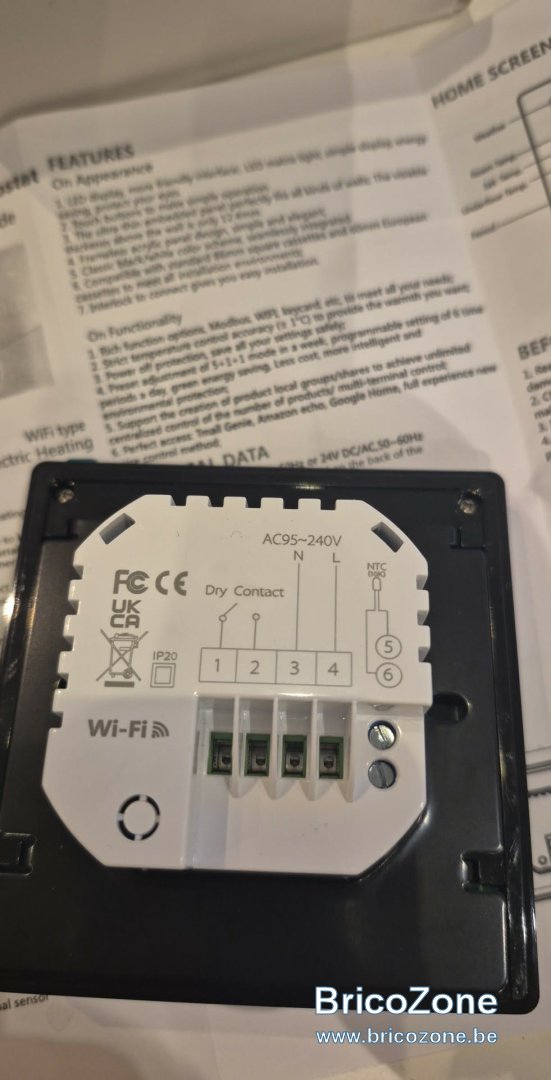

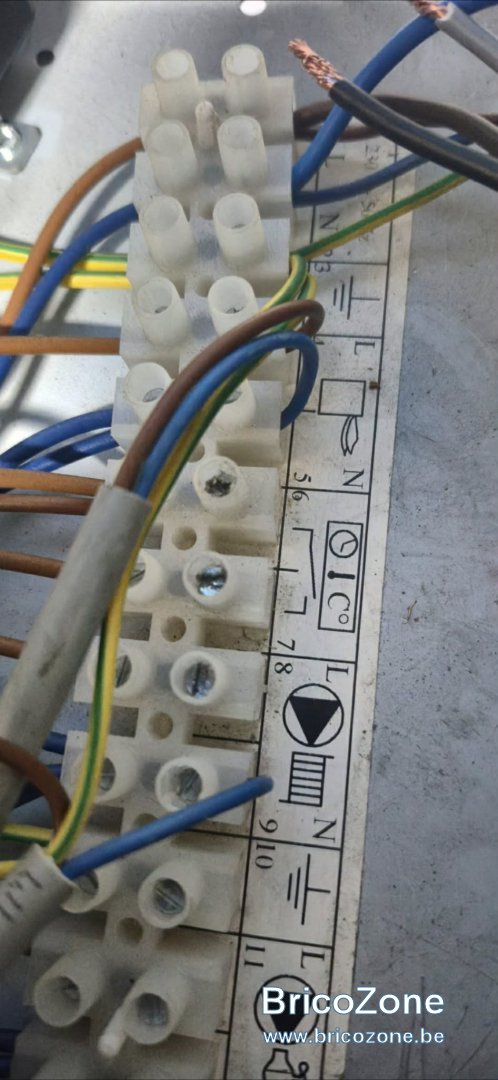

J'ai un soucis pour placer mon nouveaux thermostat, lien Amazon : https://www.amazon.com.be/dp/B0FCLYCSML?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1, Mon ancien était un modèle à pile donc 2 fil contact sec et le nouveau est un 230v. C'est moi qui ai fait l'installation électrique donc j'ai prévu 5 fil au mur et les même à la chaudière . J'ai bien amené L et N au nouveau thermostat et les 2 autres bornes du thermostat sont branchées au bornes 6 et 7 de ma chaudière ( qui étaient pontés avec l'ancien thermostat) , et le soucis c'est que mes radiateurs ne chauffent pas.

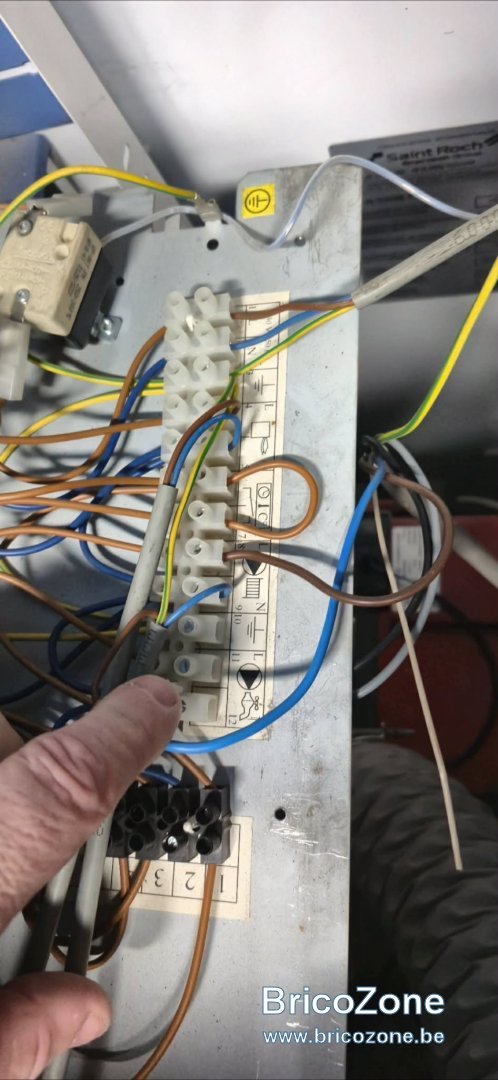

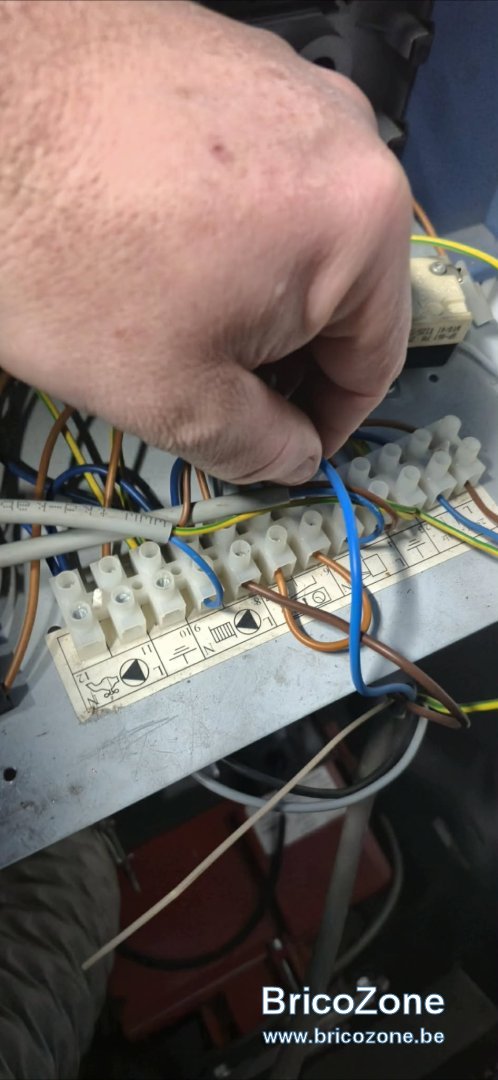

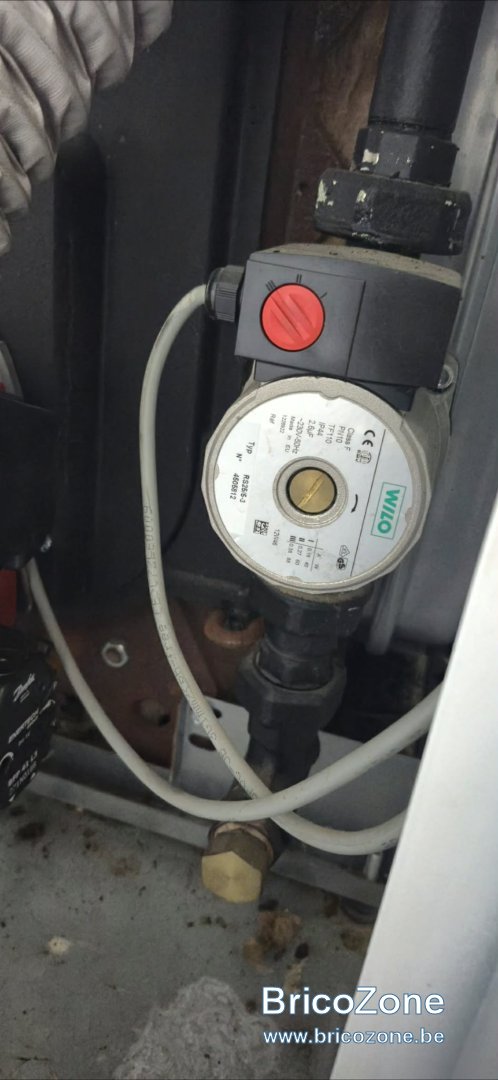

Mon chauffagiste à l'époque, a raccordé les 2 fils de mon ancien thermostat comme ceci: le brun borne 8 et le bleu ( ajout d'un suc et part vers le circulateur (photo).
Du coup , je ne sais pas comment raccorder mon nouveau thermostat.

Dois-je faire la même chose : amener phase et neutre et laisser les 2 fils brun et bleu comme ils sont déjà?
Ou refaire comme c'était à l'origine et utiliser les bornes 6 et 7 de la chaudière?
Je ne sais pas si je suis clair
En vous remerciant d'avance.

Steph

Bonjour,

Si je comprends bien votre chaudière restait tout le temps à température...
Le thermostat commandait juste le circulateur ?

Alors, vous intercalée juste le contact du thermostat sur l'un des fils du circulateur...

Bonjour, je ne sais pas comment le chauffagiste a fait son raccordement pour mon ancien thermostat.
Donc vous voulez dire garder les fils comme c'est la pour le nouveau thermostat?
Merci

C'est à vous de voir ce que vous voulez;

Soit vous coupez tout, le circulateur et la chaudière... --> il faut alors replacer le circulateur chauffage sur son bornier et placer les contacts du thermostat à la place du montage...

Soit vous.commander juste le circulateur,.plus de confort moins un peu moins d'économie...

--> replacer la boucle du thermostat, et intercaler le thermostat dans le circuit du circulateur de chauffage...

Par hasard, vous produisez votre eau sanitaire avec cette chaudière ? Le choix 2 s'impose alors...

Non uniquement chauffage.
Merci

Donc...
Quel type de fonctionnement souhaitez vous?

Donc je peux utiliser le nouveau thermostat comme c'est la mais en ajoutant phase et neutre comme il n'y a pas de pile au thermostat, c'est ca ? Merci bcp

Je ne sais pas , le plus simple .

Vous reprenez à l'alimentation de la chaudière la phase et le neutre, oui...

Et les autres contacts commandent soit toute la chaudière ou le circulateur...

StephP a dit:

Je ne sais pas , le plus simple .

Cliquez pour agrandir...

Le plus intelligent pour moi serait de tout couper...
À vous d'anticiper une relance alors...

Pour ce faire, je replacerais les fils du circulateur de chauffage sur les borniers 8&9
Et je placerais les contacts du thermostat sur 6&7...

Parfait , merci je vais tester ça.

Salut ! En remplaçant ton ThAmb sur piles par un en 230V, la seule chose qui change, et pas à ton avantage, c'est l'indépendance par rapport à la tension du réseau dont jouissait ton premier Thermostat sur batteries !

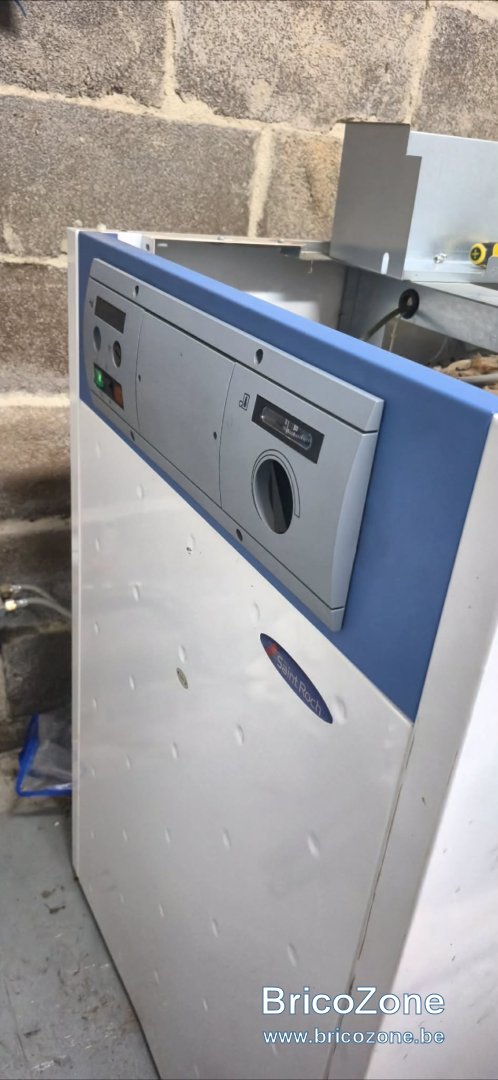

Au niveau régulation, bien sûr que rien ne change, les deux fils A/R du contact sec et libre de potentiel ( qui sont le même fil coupé quand le ThAmb n'est pas en demande pour les non-initiés ), ces 2 fils resteront raccordés au même endroits du bornier de cette chaudière fonte St Roch moderne.
Ce qu'il faut savoir à son propos, c'est que, même si elle est en fonte, il est très possible que St Roch - Belgique-les Couvin qui produisait pour Zagelheld-France aussi, a peut-être implémenté un aquastat / ou klixon sur la ligne "circulateur " de manière à n'en permettre l'enclenchement à la demande du ThAmb qu'une fois que la chaudière a atteint les 60°C de manière à limiter la durée du passage au point de rosée pour en prolonger nettement la durée de vie.
Et pourquoi cela, même pour une chaudière " fonte " qui accepte normalement la très basse T°C d'eau ?

Parce que la qualité de la fonte de ces derniers modèles a été adaptée aux normes européennes - il y a plus de 20 ans ! - qui invitaient les fabricants de chaudières et de circulateurs, entre autres, d'en alléger le poids pour réaliser des économies d'échelle - à courte vue, hélas - de matière première - acier, fonte - cuivre , etc... comme d'énergie nécessaire à les fabriquer, etc etc....
Ce dernier modèle fonte de St Roch peut ne plus tenir les 30 ou 40 ou 50 ans et plus que pouvaient tenir ses anciens modèles ! Il n'u a pas de miracle ! Certaines qualités de fonte ( "eutectique" -> wiki ) la rendent plus durable en théorie mais avec la diminution de l'épaisseur de métal, on est obligé de procéder à ce type de maîtrise via la régulation au risque de voir cette chaudière carrément trouer même en moins de 15 ans ! Vécu en clientèle qui ne laissait pas sa chaudière identique à la tienne se maintenir à T°C ! Hum !

Dans ton cas, donc, je ne chercherais pas à gagner 50 ou 100€ de mazout/ gaz par an en agissant sur le brûleur plutôt que sur le circulateur au risque de devoir en débourser le double ou le triple ou plus en remplacement de chaudière prématuré !! Rien ne se perd, rien ne se crée, tout se transforme ! *
* Pose la question, par exemple en ces termes

Depuis quand "l'Europe " a-t-elle recommandé ou exigé des fabricants de chaudières et de circulateurs d'en réduire le poids des matières premières lors de la fabrication qui s'est évidemment traduit par une baisse de la longévité des chaudières "fonte" surtout, peut-on imaginer ou constater !

Cliquez pour agrandir...

... à l'IA... qui résumera la situation beaucoup mieux que moi ! .

Et tant que tu y es, tu lui poseras la question " qu'est ce que la fonte " eutectique " et ses avantages de durabilité des chaudières "". Etc etc....

En résumé, tu laisseras les fils "régulation" à la même place au bornier/ chaudière tandis que tu auras nourris l'horloge de ton ThAmb en 230V grâce aux 2 fils en plus que tu avais intelligemment déjà prévus ou conservés à la sortie murale du câblage/thermostat. Bon confort ! Ciao

Merci pour la réponse, jai testé et tout fonctionne , merci bcp

StephP a dit:

Merci pour la réponse, jai testé et tout fonctionne , merci bcp

Cliquez pour agrandir...

Super!

Merci pour ce retour !
