Thermostat pour chauffage électrique à accumulation

Dans le forum Electricité générale - par Delta943 le 3 Octobre 2009

  1. Rio

    Rio 55 ans, Liège

    Bonjour Jack,
    C'est un bon choix pour ce genre de thermostat programmable avec horloge mécanique. L'inconvénient est que la programmation des périodes passe par la manipulation de segments autour de l'horloge...c'est pas très pratique pour moi. Je préfère les thermostats programmables numériques. Il faut en choisir un avec 2 contacts (un pour le ventilateur et un pour la résistance d'appoint). Plus d'info, chez Rexel...

    @+Rio

    Rio , 18 Janvier 2010
    #41
  2. bZone

    bZone Equipe BricoZone 42 ans, Liège

    aurais tu un modèle precis en tete ?
    Car en ce qui me concerne, pas trouvé le moindre thermostat 24/7 hebdomadaire numerique capable de piloter un chauffage electrique.

    Du coup j'ai du "hacker" un Theben RAM 812 pour y arriver, et je n'en suis pas entièrement satisfait...

    bZone , 18 Janvier 2010
    #42
  3. dan100

    dan100 45 ans, Bruxelles

    Tu as résolu le problème des 6A maxi ? 2 résitances chauffantes et c'est déjà out !

    dan100 , 18 Janvier 2010
    #43
  4. Rio

    Rio 55 ans, Liège

    bonjour,
    Je n'ai pas de modèle précis mais dans une autre discussion jacques2846 nous disait que ça existait... En parcourant le net, je n'ai rien trouvé d'équivalent au Theben 784 Z en numérique. Tous les thermostats programmables (7j) numériques que j'ai vus (theben, dimplex, aeg, siemens, honeywell,...) n'ont qu'un seul contact (soit simple, soit inverseur)...mais pas avec un contact supplémentaire pour la résistance d'appoint !

    A suivre...

    Rio , 19 Janvier 2010
    #44
  5. Jack Motus

    Jack Motus 58 ans, Namur

    Bonjour Rio, J'ai placé le THEBEN 784 Z samedi matin et mon chauffage fonctionne à merveille tant en température Jour qu'en température Nuit. Il est beaucoup plus précis que celui que j'avais avant et qui était d'une précision tout à fait approximative. Je l'ai raccordé en fils volants mais samedi prochain, je le positionnerai de façon définitive. J'ai contrôlé la température du point de consigne avec un thermomètre digital placé juste à côté et c'est tout à fait correct. Merci encore pour ton aide. Jack Motus

    Jack Motus , 25 Janvier 2010
    #45
  6. Jack Motus

    Jack Motus 58 ans, Namur

    Message pour Rio,
    Je reviens vers toi car maintenant que nous sommes dans une période que l'on pourrait qualifier d'entre-saison, je ne charge plus mes accumulateurs. Par contre j'utiliserais bien une résistance d'appoint le soir. Voilà ce qui se passe avec le thermostat Theben RAM 784 Z. Je l'ai raccordé comme renseigné ci dessus, mais il se passe que lorsque la température est atteinte dans la pièce, la soufflerie se coupe et la résistance continue d'êtrer alimentée, dès lors elle rougit et fait surchauffer l'appareil. Que dois-je faire selon toi ? Merci pour ton aide très précieuse. Jack

    Jack Motus , 30 Mars 2010
    #46
  7. Rio

    Rio 55 ans, Liège

    Bonjour Jack,
    N'aurais-tu pas inversé le fil de la phase et celui du ventilateur sur le Theben 784 Z?
    Attention, la phase doit se raccorder sur la borne 2 !!!

    Schéma correct :)
    La résistance (1) n'est alimentée que via (2) càd lorsque le ventilateur tourne (3) !
    [​IMG]

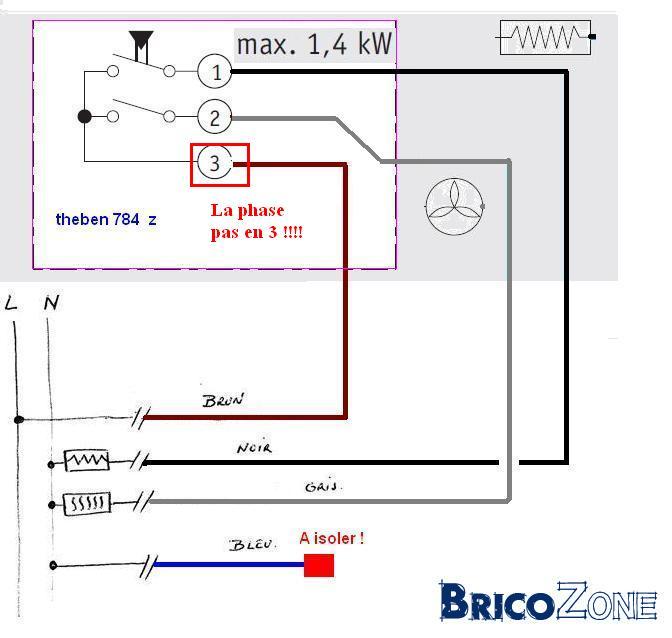

    Schéma incorrect :(
    La résistance (1) est toujours alimentée via (3) même si le ventilateur ne tourne pas (2) ouvert !!!
    [​IMG]

    @+Rio

    Rio , 30 Mars 2010
    #47
  8. Jack Motus

    Jack Motus 58 ans, Namur

    Bonjour Rio,
    Je n'ai pas eu le temps d'inverser les fils hier, mais je voudrais te dire ce qui suit :
    1°) avant de t'envoyer notre discussion d'hier j'avais également envoyé un mail au service technique de Stiebel Eltron puisqu'il m'avait conseillé l'année passé le RAM 784 Z.
    2°) Aujourd'hui, je reçois leur réponse qui dit ceci :
    C'est normal que la résistance additionelle ne se coupe pas avec les ventilo sauf si on coupe la résistance avec le bouton du thermostat. Il dit aussi que la résistance additionnele est câblée séparémeent du moteur du ventilateur et que c'est pour cela que cela est séparé.

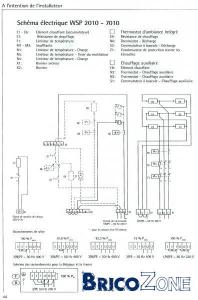

    3°) Il m'a envoyé un schéma que je mets en annexe. Pourrais-tu me donner ton avis sur ce qu'il avance?
    Merci d'avance
    Jack
    [​IMG]

    Jack Motus , 31 Mars 2010
    #48
  9. Rio

    Rio 55 ans, Liège

    Bonjour Jack,

    Au niveau de l'accu, la résistance d'appoint et le moteur du ventilateur sont alimentés indépendamment l'un de l'autre. L'arrêt de la soufflerie n'entraîne pas automatiquement la coupure de l'alimentation de la résistance additionnelle.

    C'est au niveau du thermostat d'ambiance mural qu'il faudra interdire l'alimentation de la résistance d'appoint en cas d'arrêt de la soufflerie.

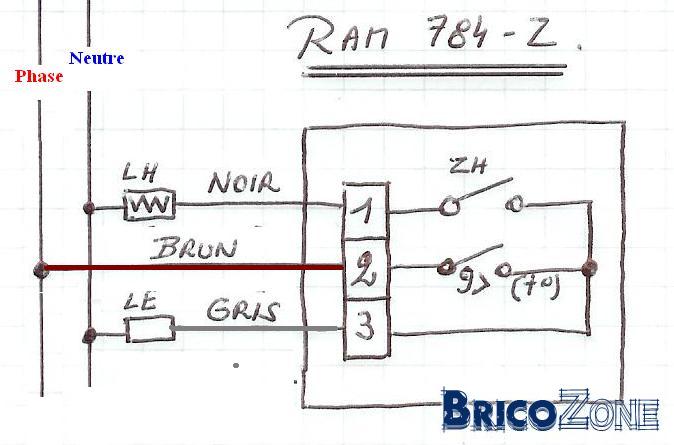

    Le câblage du Theben 784-Z (voir ci-dessous) coupera l'alimentation de la résistance d'appoint (LH) lorsque la soufflerie (LE) s'arrêtera .

    Tu dois inverser les 2 fils (brun et gris) sur le Theben 784-Z car ton raccordement n'était pas juste !

    Voici, le bon raccordement : brun (phase) sur la borne 2 et gris (ventilo) sur la borne 3.

    [​IMG]

    @+Rio

    Dernière édition par un modérateur: 31 Mars 2010
    Rio , 31 Mars 2010
    #49
  10. Jack Motus

    Jack Motus 58 ans, Namur

    Rio,
    Merci beaucoup. Je fais ça dès que je rentre car ce matin il faisait un peu frais quand je me suis levé et un appoint de chauffage n'est pas négligeable par ce temps froid et venteux.
    je te remercie beaucoup.
    Jack

    Jack Motus , 31 Mars 2010
    #50
  11. Rio

    Rio 55 ans, Liège

    Bonjour Jack,

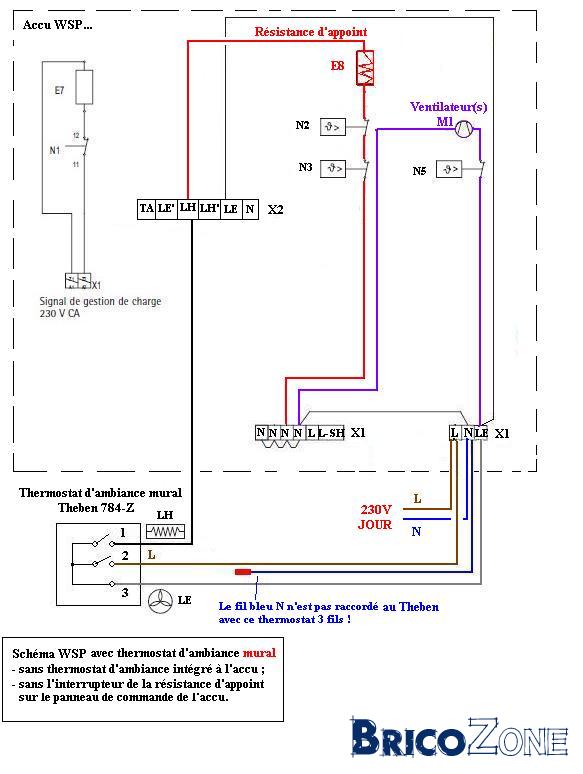

    Le schéma suivant montre comment la résistance d'appoint et le moteur du ventilateur sont alimentés séparément. Cela permet, entre-autres, l'utilisation d'un thermostat d'ambiance mural avec interrupteur de commande de la résistance d'appoint.

    [​IMG]

    On voit aussi sur le circuit, résistance d'appoint (en rouge), qu'il y a 2 protections thermiques (thermostats) qui coupent l'alimentation de la résistance en cas de surchauffe (mauvaise circulation de l'air dans l'accu à cause de poussières ou d'un mauvais fonctionnement du ventilo, etc...) ou de chaleur suffisante dans le noyau de l'accu.

    Edit : thermostats N2 et N3

    - N2 (113°C) : protection contre la surchauffe ;
    - N3 (50°C) : empêche l'utilisation de la résistance d'appoint tant que la chaleur résiduelle du noyau de l'accu est suffisante ; cela permet de faire des économies d'énergie... il est inutile d'utiliser le chauffage d'appoint alors que l'accu est encore "chaud"...

    @+Rio

    Dernière édition par un modérateur: 1 Avril 2010
    Rio , 1 Avril 2010
    #51
  12. Jack Motus

    Jack Motus 58 ans, Namur

    Bonjour Rio,
    Il me semble que tu y connais un bon bout sur l'électricité, serait-ce ton métier ou ta passion ?
    En tout cas je comptais t'écrire aujourd'hui, ce qui est maintenant chose faite, pour te remercier car j'ai pratiqué l'inversion hier et cela fonctionne très bien. En plus j'ai tout compris. Maintenant ce qu'il va falloir que je fasse c'est contrôler si le régulateur de charge de l'immeuble a bien été programmé avec les bons paramètres.
    Merci encore pour ton aide et maintenant je vais m'attaquer à vérifier le reste.
    Bonne journée
    Jack

    Jack Motus , 1 Avril 2010
    #52
  13. Jack Motus

    Jack Motus 58 ans, Namur

    Message pour Rio,
    Bonjour Rio,
    Tout fonctionne bien mais je me limite à mettre 1 seule résistance en service pour ne pas dépasser le courant admissible du contact du thermostat.
    Je me suis dit que je pourrais peut être ajouter dans chacun de mes 3 appareil un relais et reprendre la puissance sur le bornier principal. Ca, c'est ma première question. La deuxième serait d'ajouter un interrupteur pour couper la soufflerie parce que les 3 tournent toujours en même temps même quand un appareil n'est ni chargé et qu'il ne doit pas fonctionner en résistance d'appoint.
    Bref je voudrais peaufiner mon système? Qu'en penses tu ?
    Jack

    Jack Motus , 15 Avril 2010
    #53
  14. mayne

    mayne 76 ans, Liège

    Quelqu'un pourrait-il me donner des infos concernant une sonde intégratrice WF1 EHP à utiliser avec un hisomat 077/4O voire Hisomat 2000?
    Merci
    Emilem

    mayne , 13 Juin 2010
    #54
  15. nouveau

    nouveau 52 ans, Suisse

    Bonjour,
    je me trouve dans la meme situation que decrite dans ces posts, et desire donc remplacer le thermostat mural (type Eberle comme sur une des photos ci dessus). Je me demandais en 2013, soit trois ans apres ce post, il existait sur le marche un thermostat electronique qui puisse remplir ce rôle? (un thermostat programmable et eventuellement commandable a distance)
    D avance je vous remercie de votre aide
    olivier

    nouveau , 21 Janvier 2013
    #55
  16. Frederic1976

    Frederic1976 41 ans, Liège

    Bonjour, je relance ce très vieux sujet.

    Moi j'aimerais installer un thermostat digital programmable qui commanderait 2 accus AEG mais sans résistance additionnelle (donc uniquement mettre en route et couper ventilateur en fonction de la température de la pièce, programmation serait différente bien entendu pour les heures de journée et de nuit, voir même si ça existe en fonction du jour de la semaine)

    Merci pour votre aide

    Frederic

    Frederic1976 , 11 Août 2014
    #56
  17. Bonjour,

    Je déterre ce sujet, je possède également ce type de système dans ma maison (RT602, uc 3000, WSP4210).

    Je souhaiterais un thermostat programmable et idéalement une système à distance comme le Nest.

    J'ai évidement regarder le Theben RAM784z mais a moins qu'il n'y ai aucune autre solution, ça me fait un peu mal de mettre 200€ pour un système si vieux.

    Les thermostats de type Nest ne fonctionne pas d'origine sur les systèmes "high voltage" comme ceux qui nous occupe ici. Il semblerait y avoir une possibilité d'utiliser un transfo comme celui-ci pour passer en 24V.
    http://www.smarthome.com/aube-rc840...th-built-in-24-v-transformer.html?p=2#reviews

    Qu'en pensez vous ?

    Concernant la résistance additionnel, je pourrais m'en passer si c'est le prix a payer sauf s'il y un solution via un petit switch supplémentaire.

    Merci d'avance pour vos avis et conseils.

    vood , 10 Mars 2015
