  • #61
En cherchant des infos … sur le site de la CILE:
Aussi, chaque nouveau compteur que nous plaçons ou remplaçons sera dorénavant équipé d’une tête de lecture émettrice capable d’envoyer quotidiennement, en toute autonomie, des informations (index et retours d’eau) via un réseau privé d’antennes spécifiquement déployé par la CILE.
Ce nouvel appareil de comptage ne vous coûte rien. L’autonomie de la pile dont nous l’équipons est estimée à 15 ans.

A terme, nous vous proposerons, en option, l’accès à vos données de consommation via un espace personnalisé sécurisé de notre site internet.
Cliquez pour agrandir...

Donc il ne passent pas par proximus ou par un relevé par station mobile, comme je l’avais pensé mais par leur propre réseau d’antennes.

  • #62
Cherchez everblu-meters sur internet, vous aurez des réponses à propos du compteur

  • #63
jcoenen a dit:
On vient de me changer mon compteur d’eau ce matin, surprise il y a un bidule dessus HRLc-g3 avec écrit 868. C’est un émetteur LoRawan qu’ils utilisent pour faire les relevé des compteurs en passant en voiture (?). Malheureusement le contenu des messages est encodé et on a pas la clé évidemment.
Cliquez pour agrandir...
However, ETSI (European Telecommunications Standards Institute) has segmented the European ISM frequency band into 6 sub-bands (K, L, M, N, P, Q) and imposes additional restrictions on the duty cycle and maximum ERP for some sub-bands (see pages 21-22 of the ETSI EN300.220 V3.2.1 (2018-06) document).

K (863 MHz - 865 MHz): 0.1%, 25 mW ERP
L (865 MHz - 868 MHz): 1%, 25 mW ERP
M (868 MHz - 868.6 MHz): 1%, 25 mW ERP
N (868.7 MHz - 869.2 MHz): 0.1%, 25 mW ERP
P (869.4 MHz - 869.65 MHz): 10%, 500 mW ERP
Q (869.7 MHz - 870 MHz): 1%, 25 mW ERP

Ils utilisent les bandes à 0,1 ou 1% de temps d'émission et une pile lithium.

Une seule transmission par jour, semaine voir mois ou année et c'est 10ans d'autonomie comme ça.
Ou alors une petite roulette dynamo ? :p:joy:

Et pour la réception, un accord avec Proximus ou autre opérateur, ca peut facilement passer des murs de cave,... pour juste envoyer un seul chiffre.

  • #64
Jielle_bis a dit:
Cherchez everblu-meters sur internet, vous aurez des réponses à propos du compteur
Cliquez pour agrandir...

Des informations à propos du compteur DIEHL-G3 ?
Ils ont aussi un module 868 MHz chez itron (everblu), mais rien trouvé de nouveau chez eux non plus, c'est encrypté (Those are likely using Wireless M-Bus Mode C or similar, ou en d'autre termes on n'en sait rien de rien).


RobBZ a dit:
Une seule transmission par jour, semaine voir mois ou année et c'est 10ans d'autonomie comme ça.
Ou alors une petite roulette dynamo ? :p:joy:
Cliquez pour agrandir...

D'après le. site de la CILE:

capable d’envoyer quotidiennement
via un réseau privé d’antennes spécifiquement déployé par la CILE

Mais ils peuvent très bien raconter des craques (pour ne pas dire autre chose), car il n'est pas certain que celui qui rédige le texte comprenne bien de quoi il parle :rolleyes:.

On va attendre que leur fournisseur de service informatique arrive a délivrer une pageouille ouebbe avec des chiffres, et plein de mots de passe et SMS pour s'identifier.

  • #65
jcoenen a dit:
Donc il ne passent pas par proximus ou par un relevé par station mobile, comme je l’avais pensé mais par leur propre réseau d’antennes.
Cliquez pour agrandir...
Ça m'étonne fort qu'ils utilisent le 868Mhz dans ce cas. Pour une infrastructure vraiment propre, il est beaucoup plus intéressant d'utiliser des fréquences tres basses réservées à ça.

  • #66
jcoenen a dit:
@RobBZ c'est encore avec le RFM95 que j'ai eu le moins de problèmes, une fois soudé et les E/S déterminées en 10 minutes j'étais sur TTN. Il peut être utilisé sur ESP8266-ESP32 et autre il faut juste avoir une interface SPI disponible sur le contrôleur et l'une ou l'autre E/S pour les Reset et interrupts si absolument nécessaires
Cliquez pour agrandir...
Le RFM95 est pas connu comme le plis performant mais au moins il est ultra compatible poir la bidouille.
C'est impressionnant que ce genre de mini module soit autonome sur un Lorawan :eek:

  • #67

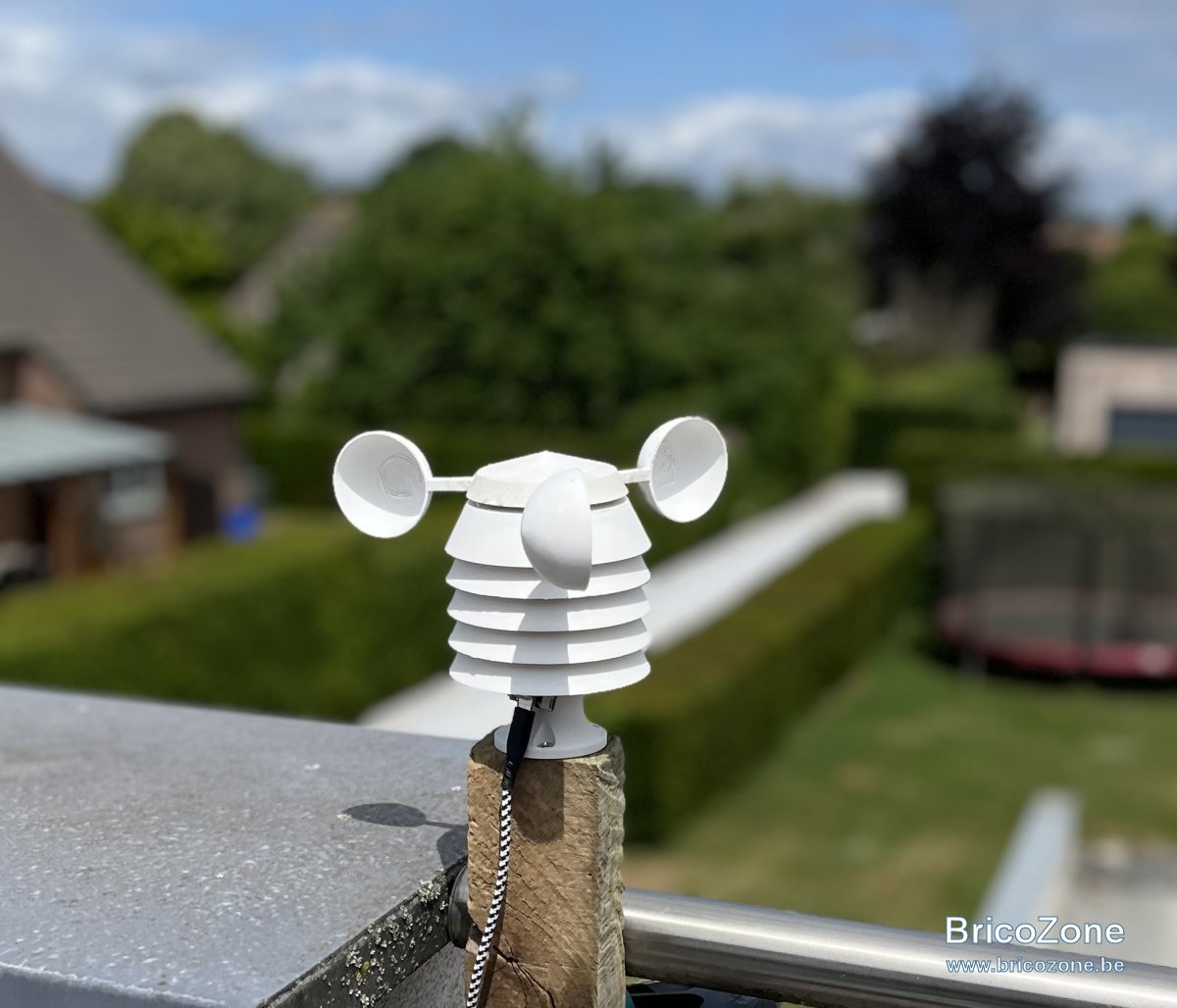

Station en test extérieur

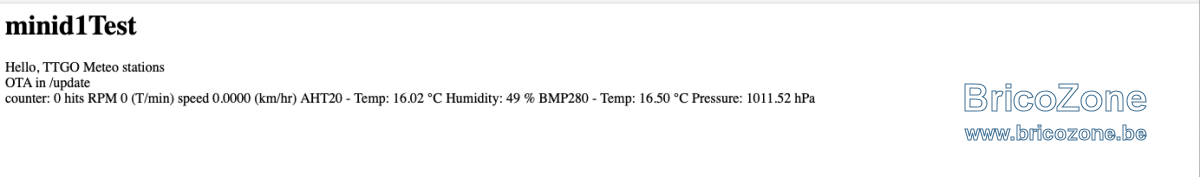

Mini serveur Web sur l'ESP8266

Screenshot 2025-05-22 at 14.57.35.png

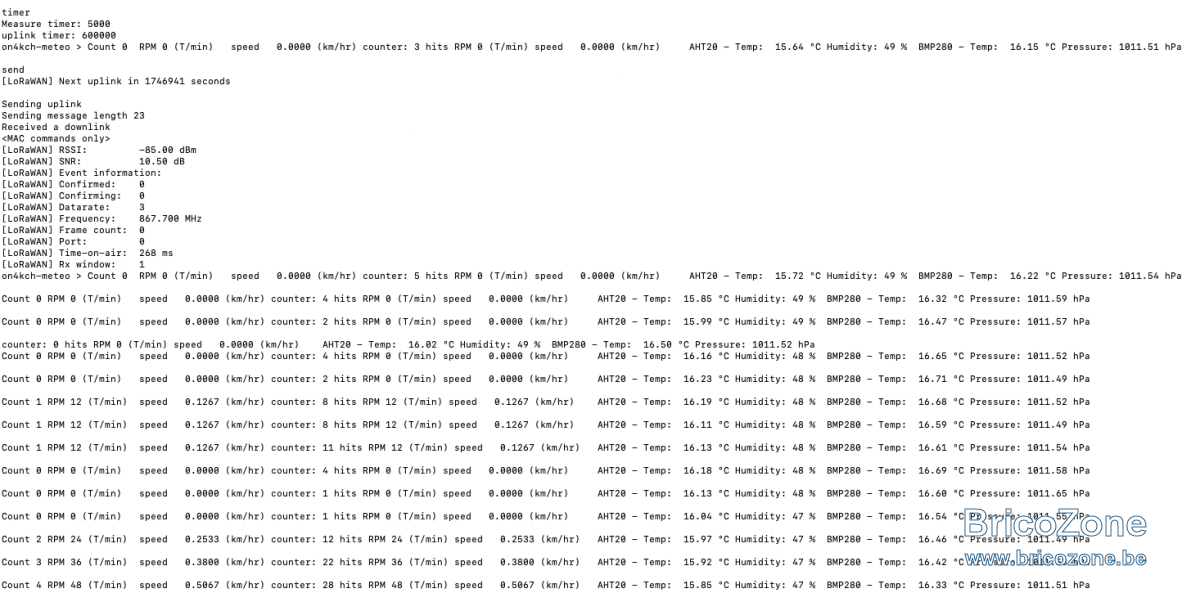

Le monitoring sur une session telnet

Screenshot 2025-05-22 at 14.59.28.png

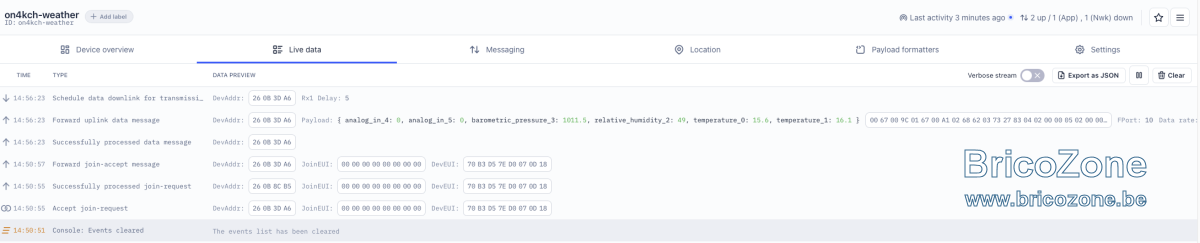

La console TTN

Screenshot 2025-05-22 at 15.00.25.png

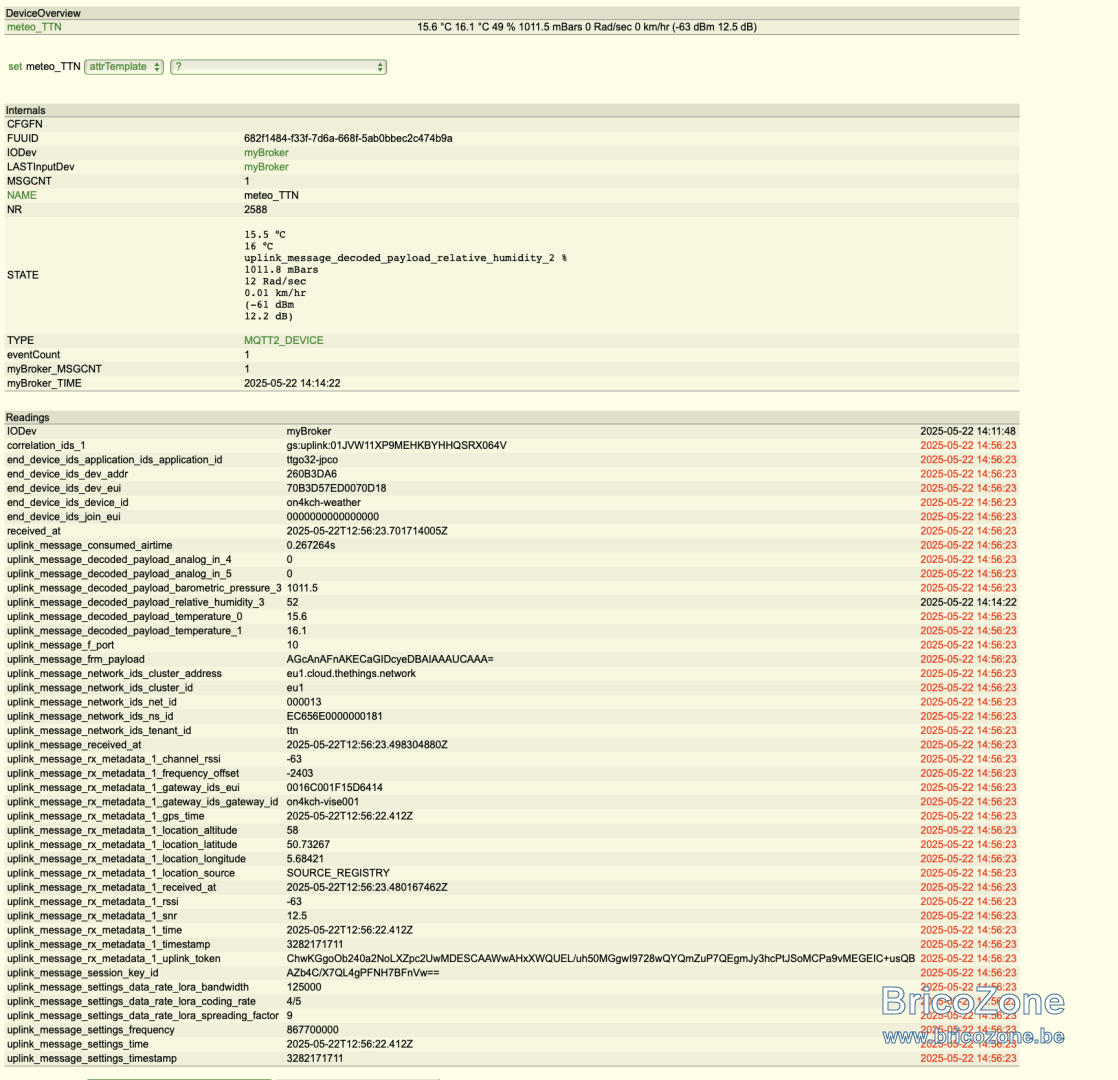

La sortie sur un device MQTT2 FHEM, les messages mqtt étant relayés par mes serveur interne (mosquitto).

Screenshot 2025-05-22 at 15.01.14.png


Donc le data path est le suivant:

ESP8266 -- LoRa 868 MHz -> TTN Gateway -- WiFi --> Routeur -- ADSL --> TTN Serveur Europe -- MQTT --> Local Mosquitto -- mqtt --> Clients mqtt (fhem/python/homeassistant).

  • #68
@RobBZ j'ai reçu un nouveau jouet.

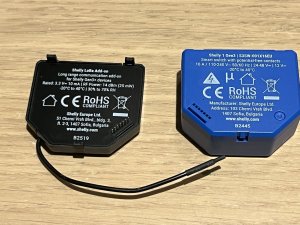

Un shelly 1 Gen3, jusque là rien de bien spécial et à côté leur LoRa add on.
On voit bien les 7 pinoches sur le add on qui vont aller se connecter sur le shelly


Comme ceci.

Je soupçonne Shelly d'avoir mis un RFM95W ou un truc du genre et adapter le firmware.

Il ne reste plus qu'a configurer ça et de mettre un récepteur LoRa car cela ne fonctionnera pas sur le TTN.

Pas vraiment utile chez moi, mais au cas ou d'autre en éprouveraient le besoin.

  • #69
jcoenen a dit:
@RobBZ j'ai reçu un nouveau jouet.

Voir la pièce jointe 179202

Un shelly 1 Gen3, jusque là rien de bien spécial et à côté leur LoRa add on.
On voit bien les 7 pinoches sur le add on qui vont aller se connecter sur le shelly

Voir la pièce jointe 179201

Comme ceci.

Je soupçonne Shelly d'avoir mis un RFM95W ou un truc du genre et adapter le firmware.

Il ne reste plus qu'a configurer ça et de mettre un récepteur LoRa car cela ne fonctionnera pas sur le TTN.

Pas vraiment utile chez moi, mais au cas ou d'autre en éprouveraient le besoin.
Cliquez pour agrandir...
C'est vraiment quelque chose que monsieur tout le monde pourrait utiliser effectivement
Pas besoin de bricoler souder. Juste enclipser et démarrer.

  • #70
Le Add on est mis sur le 1GEN3, deux updates du firmware plus tard, le machin est en route.

Configuration: ce n'est pas aussi évident qu'il n'y parait, mais ce n'est pas impossible non plus. Une fois le addon configuré pour LoRa, il faut définir un script qui va envoyer des message via l'addon en 868 MHz.

des exemples sont fournis, le premier envoie un message tout les 7 secondes

Code:
// LoRa Sender
let id = 0;

function sendMessage(msg) {
  Shelly.call(
    'Lora.SendBytes',
    {
      id: 100,
      data: btoa(msg),
    },
    function (data, err, errmsg) {
      if (err) {
        console.log('Error:', err, errmsg);
        return;
      }
    }
  );
}

function send() {
  id++;

  let msg = 'ID:' + id;

  console.log('Sending message:', msg);
  sendMessage(msg);
}

Timer.set(
  7000, // Interval in milliseconds
  true, // Repeat
  send // Callback function
);

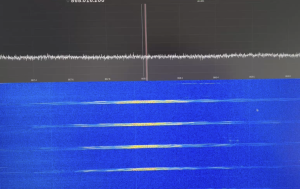

Et cela donne sur un analyseur de spectre (un bièsse récepteur SDR):

Screenshot 2025-06-04 at 15.00.05.png

A noter que le addon à des capteurs température et d'humidité intégrés qui permettent de réaliser des actions sur des évènement (du genre allumer le circuit si la température est inférieure à xxx) mais ceux-ci ne peuvent pas être utilisé avec le LoRa activé.

Maintenant je vais bricoler un récepteur LoRa pour réceptionner tout ça.

  • #71
hey , un an plus tard... Ca m'intéresse :) Je voudrais rejoindre le réseau liegeois meshtastic (comme relais), et je voudrais m'equiper de petits bidules de test. j'ai vu que c'était pas bien...

Ceci est un message récent, donc réservé aux membres, il reste 332 caractères à lire !
Incrivez-vous (gratuit !)

  • #72
Mais quelle bonne idée. Par contre pas beaucoup d'activité en Belgique/Wallonie. On peut voir les nodes actif sur les différents réseaux. Meshstatic --> map je n'ai pas essayé le truc mais peut...

Ceci est un message récent, donc réservé aux membres, il reste 910 caractères à lire !
Incrivez-vous (gratuit !)

  • #73
je devrais séparer le sujet de TTN de meshtastic ?Ce ne sont pas la même chose donc. Je peux ouvrir (splitter) le sujet peut être ?

  • #74
Ce sont deux réseaux similaires mais différents au niveau des protocoles et qui utilisent le même matériel (LoRa), ils devraient donc être logiquement séparés, mais d'un autre coté vu l'engouement...

Ceci est un message récent, donc réservé aux membres, il reste 502 caractères à lire !
Incrivez-vous (gratuit !)

Dernière édition:
  • #75
Hello à tous, j'ai Meshtastic (5-6 modules ) mais je n'ai toujours pas finalisé le projet avec ma domotique. Ça tombe bien, il y a une nouvelle intégration à Home Assistant...

Ceci est un message récent, donc réservé aux membres, il reste 1659 caractères à lire !
Incrivez-vous (gratuit !)

Dernière édition:
  • #76
Oui et non... Le 433 est fort saturé et la puissance en Lora est extrêmement limitée. Le 868 est moins saturé (À la campagne ) et la puissance autorisée en Lora est bien plus grande...

Ceci est un message récent, donc réservé aux membres, il reste 773 caractères à lire !
Incrivez-vous (gratuit !)

  • #77
J'ai trouvé ça mais je ne sais pas si c'est encore actif... https://tchiniss.net/ Sinon n'importe quel radioamateur de Liège va t'expliquer avec plaisir comment rejoindre leur réseau 😊

Ceci est un message récent, donc réservé aux membres, il reste 274 caractères à lire !
Incrivez-vous (gratuit !)

Dernière édition:
  • #78
En 432 je peux envoyer la sauce, pour l’instant suis en 10 watts (pas en Lora bien sûr) et il doit me rester un ampli 20/30 watts quelque part. Aérien une colinéaire qui doit faire 9dB dipôle.

  • #79
433 MHz The maximum power allowed for Europe is +10 dBm ERP 868 MHz The maximum power allowed for Europe is +27 dBm ERP C'est ça le problème pour le Lora sans licence. Et avec licence tu peux...

Ceci est un message récent, donc réservé aux membres, il reste 407 caractères à lire !
Incrivez-vous (gratuit !)

  • #80
D’après l’UBA Je serais limité à 200 Watts entre 433.05 et 434.79 sinon c’est 1.5 kW J’ai bien un truc qui sort 2 kW mais en dessous de 30 MHz. Je viens de redémarrer le gateway TTN et la...

Ceci est un message récent, donc réservé aux membres, il reste 631 caractères à lire !
Ainsi que 3 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)

Dernière édition:
