Type de fil / câble utilisé entre les panneaux solaires et l'onduleur

Bonjour,

Pourriez-vous me dire le type de fil à utiliser entre les panneaux solaires et l'onduleur ?

Est-ce que du VOB souple en 6 mm² est OK, s'il est bien protégé mécaniquement par une gaine ou un tube ?

Ou il faut un autre type de fil ?

Merci d'avance

supertoto a dit:

Cable spécial solaire, prévu pour, protégé mécaniquement et contre les UV, et surtout beaucoup moins cher que du VOB absolument pas adapté

Cliquez pour agrandir...

Merci pour votre réponse, est-ce que ça c'est OK ? En noir - rouge et jaune et vert pour la terre ?

Salut ! On oublie une nuance dans l'équation, à savoir: " Un seul onduleur général " ou des "micro-onduleurs en toiture"- un par panneau, alors.
En effet, selon le cas de figure retenu, il y a une différence de taille au niveau du Ø du câble ou des câbles entre les PV sur toiture ( généralement ) et le tableau+ régulation/ interface/lecture, etc... souvent proches du Compteur électrique de l'habitation.
Dans le cas d'une installation PV avec un seul Onduleur - ton cas - et selon l'importance de l'Installation et la distance, on aura affaire à un Ø de câble de 4 ou 6 mm².
Tandis que dans le cas de PV+ Micro-onduleurs individuels, le Ø 2,5 mm² suffira !!
Toujours sous gaine et aussi "anti-UV ", s'entend. CQFD. Ciao.

Un panneau classique moderne = 500 watts (max) en 50 Volts, soit 10 ampères, donc du 2,5mm2 est suffisant. Si plusieurs panneaux sont placés "en série" pour former un seul string vers l’onduleur on aura toujours max. 10 ampères, donc pas nécessaire d’augmenter la section.
Par contre protection UV indispensable !

Jakantana a dit:

Si plusieurs panneaux sont placés "en série" pour former un seul string vers l’onduleur on aura toujours max. 10 ampères, donc pas nécessaire d’augmenter la section.

Cliquez pour agrandir...

Comme dit @Tchotto " Dans le cas d'une installation PV avec un seul Onduleur - ton cas - et selon l'importance de l'Installation et la distance "
Vous oubliez que c'est du courant continu , plus il y a de distance entre les panneaux et l'onduleur , plus il y aura de chutes de tension .
Souvent ces câbles solaire sont en 4² ou 6² .

Jcl a dit:

Vous oubliez que c'est du courant continu , plus il y a de distance entre les panneaux et l'onduleur , plus il y aura de chutes de tension .
Souvent ces câbles solaire sont en 4² ou 6² .

Cliquez pour agrandir...

Oui, en effet il y a déperdition (chute de tension) en fonction de la longueur, mais cela ne joue que dans des cas « extrêmes » (plus de 50 mètres), et même là on parlera de seulement quelques % de pertes…

Pour une installation plus classique avec par exemple une distance PV-onduleur entre 15 et 30 mètres vous êtes largement OK avec du 2,5mm2 mais libre à chacun de mettre plus si il veut

Jakantana a dit:

Pour une installation plus classique avec par exemple une distance PV-onduleur entre 15 et 30 mètres vous êtes largement OK avec du 2,5mm2 mais libre à chacun de mettre plus si il veut

Cliquez pour agrandir...

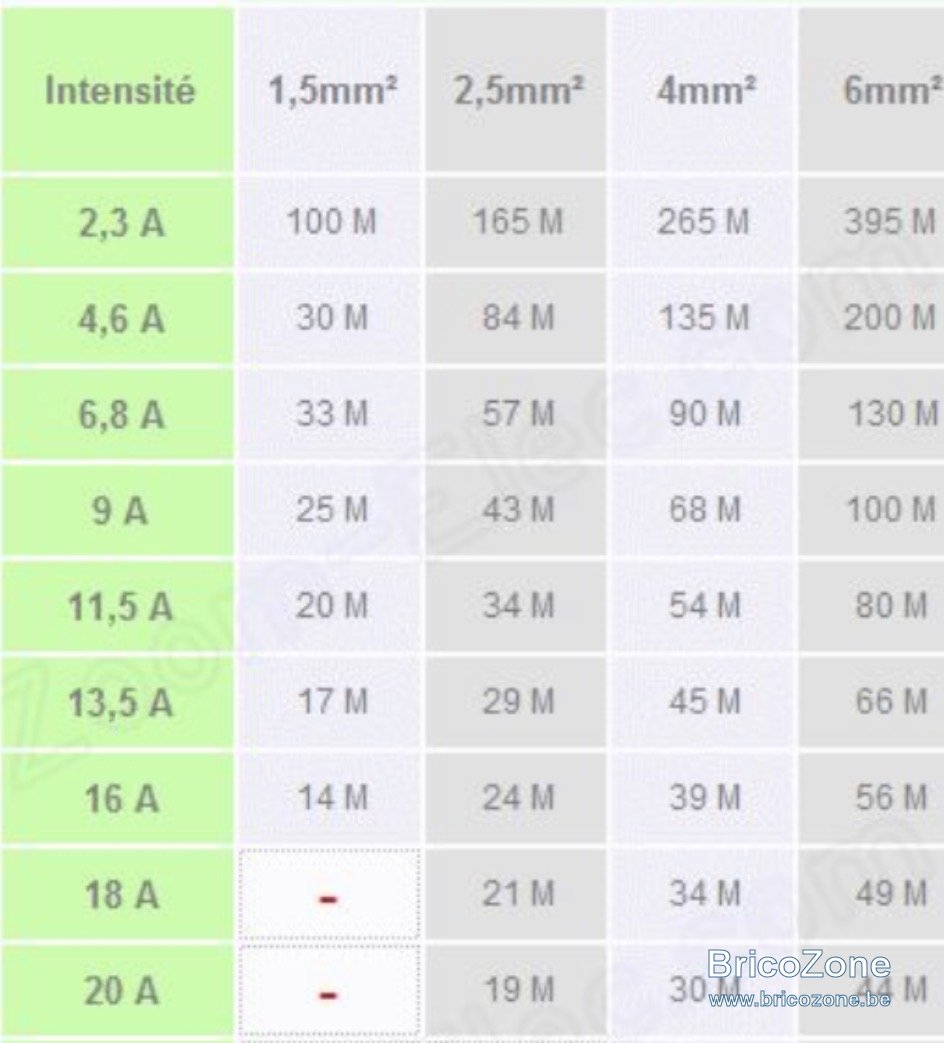

Votre tableau est beau et super connu depuis des lustres mais ce tableau est pour du courant alternatif monophasé

supertoto a dit:

Entre la théorie et la pratique, c'est pas la même chose.

Du 2,5² sur du solaire, on en reparle dans quelques années.

Premièrement, le tableau donné est pour de l'alternatif.
Ensuite, il faut tenir compte de la durée et aussi de la météo.
Les 500 watts pendant 5 h avec des 40 voir 50°C en toiture en plein soleil d'été, on en reparle.
Et dernièrement, le standard en solaire c'est 4² ou 6², je sais même pas s'il y a du 2,5² ( j'ai pas cherché)

Cliquez pour agrandir...

Salut ! Peux-tu - ou quelqu'un d'autre - préciser s'il y a une différence vraiment importante du Ø des fils selon que l'on a affaire à une installation de PV assistée par un seul Onduleur ou par des micro-onduleurs ? Merci !

Tchotto a dit:

Salut ! Peux-tu - ou quelqu'un d'autre - préciser s'il y a une différence vraiment importante du Ø des fils selon que l'on a affaire à une installation de PV assistée par un seul Onduleur ou par des micro-onduleurs ? Merci !

Cliquez pour agrandir...

Bizarre, ce post répond à une remarque de ‘Supertoto’ qui entre-temps a disparu de la discussion…

Pour ma part j’ai les deux cas de figure chez moi:
- un string de 8 panneaux en série sur le toit; panneau de 300W (depuis 2009)
- 4 panneaux individuels de 450W sur micro-onduleurs sur le cabanon de jardin (2025)

J’ai + de courant (ampères) sur le setup micro-onduleurs car les panneaux sont plus récents et plus puissants (9 ampères en crête) mais avec une longueur de câble plus courte (max. 6 mètres). Avec le setup sur le toit je plafonne à 6 ampères mais sur +/- 22 mètres du panneau le plus éloigné à l’onduleur.

Tout est câblé en 2,5mm2 sans soucis depuis 2009 donc déjà 16 années hiver comme été mais, bien sûr, rien n’empêche de mettre du 4mm2 si cela peu rassurer.

Pour répondre à la question de Tchotto: non, pas de diamètre plus important avec un seul onduleur et les panneaux en série, car ampérage identique peu importe le nombre de panneaux en série. Par contre avec un seul onduleur on aura bien souvent une longueur totale de câble plus grande, en partant du panneau le plus éloigné pour arriver jusqu’à l’onduleur, et si c’est le cas on aura (un peu) moins de pertes avec un câble plus épais… Donc avec des panneaux modernes de 450W il faudra passer à du 4mm2 si plus de 20 mètres, et 6mm2 si plus de 35 mètres (ordres de grandeur).

Ceci étant dit, en pourcentage de pertes par grand soleil d’été, c’est le panneau lui-même qui induira le plus de pertes (jusqu’à 15%-20% quand il monte à de fortes températures)…

PS: oui le tableau précédent est sur base de courant AC; pour faire simple on divise les longueurs par deux pour avoir l’équivalent DC. Les puristes diront qu’il faut calculer sur base de l’intégrale de la sinusoïde pour convertir en DC, mais comme il se fait tard je laisse le calcul aux plus motivés

effectivement j'ai disparu, je sent le pâté ou quoi ?
