Vaillant VR71 et circuit ECS - Besoin d'aide

Bonjour

Nous avons installé une Ecotech avec un boîtier VR71 pour pouvoir piloter un circuit de chauffage & une production ECS.

Le circuit de chauffage fonctionne parfaitement bien. Circuit 1.

Le circuit 2 est utilisé pour la production ECS. Si le circuit 2 est défini comme 'chauffage', lorsque le contact S7 s'ouvre, le relais R2 démarre la pompe. Mais la chaudière ne monte pas en température au-delà de 40° et le circuit 1 (chauffage) continue. Par contre, si je choisis pour le circuit 2 le mode 'ECS', la pompe sur le relais R2 démarre tout de suite et la température chaudière passe à 70°, et le circuit 1 s'arrête. Ce que je cherche, l'ECS étant prioritaire sur le chauffage du circuit 1.

Problème : le contact S7 n'est pas lu pour démarrer et arrêter le circuit 2. La pompe tourne tout le temps et impossible d'arrêter...

Question : quel contact utiliser pour commander l'ECS?


Je précise que je n'ai pas de sonde en provenance du boiler. Je n'ai qu'un contact (NO ou NC, je peux choisir) qui demande au VR71 de démarrer la pompe pour l'ECS.

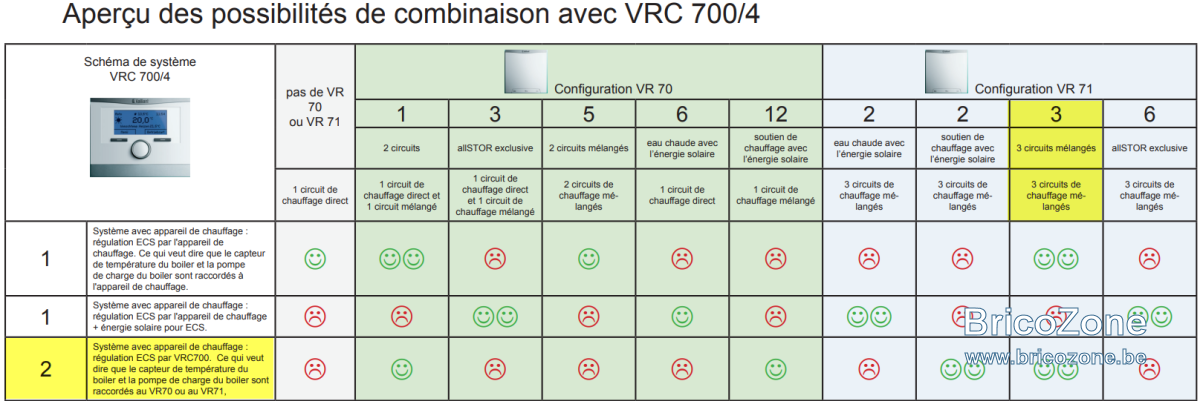

Conformément à la documentation nous avons choisi le schéma 2 dans VRC 700 et le mode 3 dans le VR71 :




Merci pour votre aide, je cale

Bonjour,


Je ne suis pas expert...
Si je comprends bien vous désirer contrôler l'ecs via un contact externe, comme un appoint sur un ballon solaire.

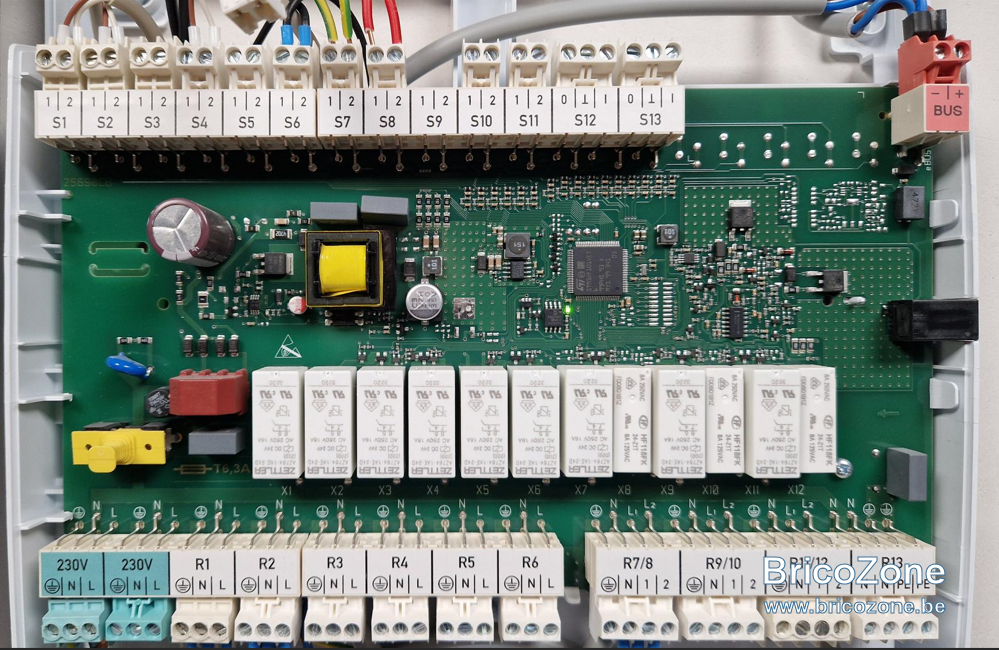

Sur vr71 Les S1 à S11 sont des raccordement pour des sondes.

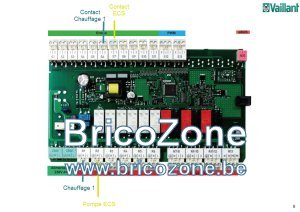

Pour les contacts, il faut connecter sur S12 ou S13 ( S7 est dans le cas d'un vr70), reste à voir quel contact relais ça active... R6?
Comme sur le schéma 0020277437 https://www.myvaillantpro.fr/avant-vente/outils-installateurs/schematheque?searchTerm=0020277437

Quelle chaudière avez vous ? Ecotec vc ..6?
Le boiler a t il son circulateur ?

chof a dit:

Quelle chaudière avez vous ? Ecotec vc ..6?
Le boiler a t il son circulateur ?

Cliquez pour agrandir...

Salut ! C'est par là que l'auteur du poste aurait dû commencer comme on se voit souvent obligés de sortir les vers du nez des gens pour cerner l'objet ( chaudière, boiler, ou installation et régulation, voire parfois même le type de carburant utilisé.
Donc, il nous faudrait - non- "il nous faut"- hum ! - le type exact, le modèle, la Puissance en kW, l'année de cette chaudière Vaillant Ecotec ou "pro " ou "plus " avec tous les n° et lettres apparaissant sur des talons qui se détachent parmi quelques-unes normalement en ouvrant le compartiment technique de la chaudière !
Idem sur la marque, type, volume du ballon d'ECS.

Bizarre de lire qu'il n'y aurait pas de sonde de T°C " ballon " Elle est bien cachée !

lapijn a dit:

Le circuit 2 est utilisé pour la production ECS. Si le circuit 2 est défini comme 'chauffage', lorsque le contact S7 s'ouvre, le relais R2 démarre la pompe. Mais la chaudière ne monte pas en température au-delà de 40° et le circuit 1 (chauffage) continue. Par contre, si je choisis pour le circuit 2 le mode 'ECS', la pompe sur le relais R2 démarre tout de suite et la température chaudière passe à 70°, et le circuit 1 s'arrête. Ce que je cherche, l'ECS étant prioritaire sur le chauffage du circuit 1.

Cliquez pour agrandir...

Salut ! Autrement dit, pourquoi faire simple quand on peut faire compliqué ! ? ! .
Tu le dis toi-même mais clairement dit pour tous ici en 3 phrases quand on te lit à l'envers : -->>
-1) tu déclares ne pas avoir de sonde de T°C sur le boiler d'ECS mais je n'y crois pas car, sans cela,
-2) rien ne commanderait " la priorité sanitaire" implémentée par Vaillant qui en plus permet d'y déroger...
-3) en permettant de choisir de ne pas "couper" le chauffage durant la charge "boiler " qui perd donc sa priorité.

Les 2 choix autorisés par Vaillant existent donc puisque tu les as testés.
Seulement, à tes yeux - on n'est pas devant ta chaudière - tu déclares constater qu'en fonctionnement optionnel de faire fonctionner les 2 circuits CC et ECS simultanément,

Mais, mais, j'insiste : sans sonde sanitaire - qu'elle soit dans un doigt de gant, qu'elle soit d'applique ( mais peu probable) , mais absente, c'est comme avoir un moteur sans clé ni bouton de contact !! Impensable.

Et le fait que tu annonces pouvoir faire fonctionner et le CC et la charge/ ballon sans voir la chaudière monter normalement à sa T°C limite haute de 80°C signifie peut-être que si tu laisses faire ce programme jusqu'au bout ( donc laisser le ThAmb se couper automatiquement ) peut-être que la charge /ballon se poursuivra. Tu nous le diras.

ps: rarement pour une habitation unifamiliale ( maison ou appart), rarement on programme le fonctionnement simultané de ces 2 programmes en parallèle: on laisse le programme automatique généralement imparti d'usine qui accorde tout simplement la priorité à l'ECS en ayant bien à l'esprit que pendant cette charge, la régulation " chauffage " se coupera ou restera d'office coupée. C'est aussi le mode le plus économique dès lors qu'on limite strictement (timer) les moments de charge/ballon.
Sinon, avant tout chipotage, procure-toi la sonde ECS adhoc ! On te suit ! Ciao.

Bonsoir.

Je retrouve le schéma proposé par Vaillant. A vous lire, je comprends qu'il faut un retour sonde boiler + 1 contact sec pour demander le démarrage ECS... Pas compris à l'époque... 2 câbles ont été tirés entre entre le boiler Atlantic & le VR71 pour le contact sec. Il n'y a pas de câblage additionnel pour relier la sonde du boiler au VR71, considérant à la base que c'est le boiler qui active le contact vers la chaudière et que la chaudière chauffe à 70°C, ... point...

Mauvaise interprétation de ma part du coup.

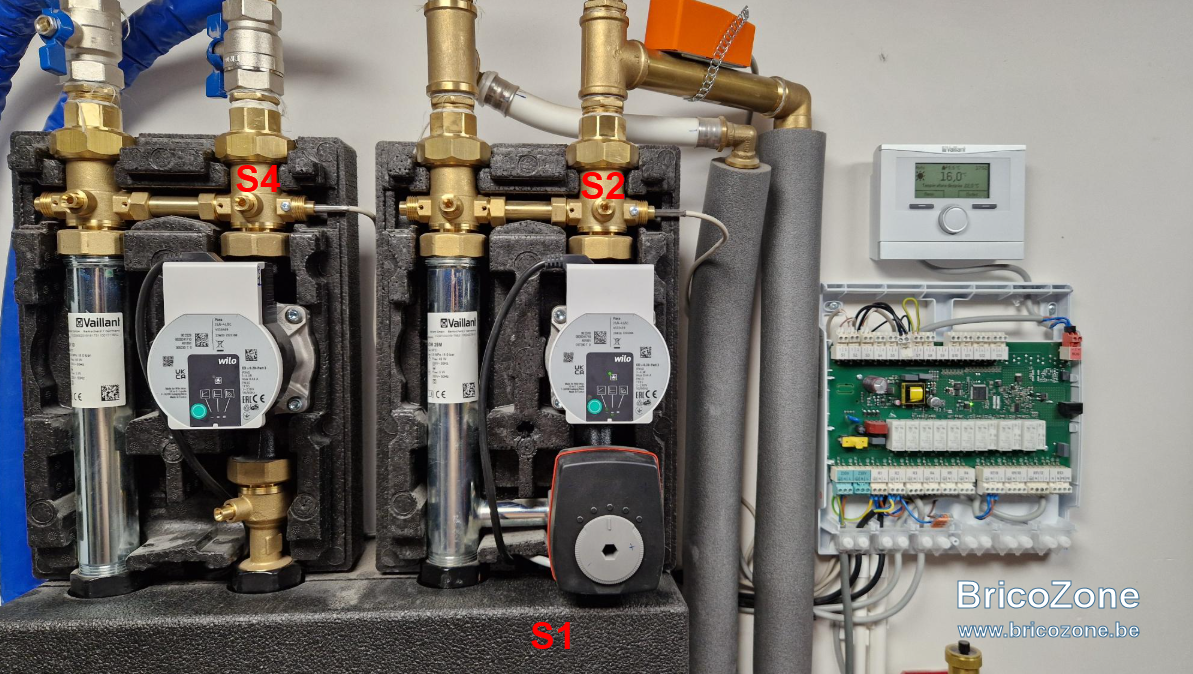

S4 = sonde départ. J'ai considéré que c'est la sonde en aval de la pompe de circulation.

Ou fais-je fausse route...?


J'ai tenté de suivre ce schéma, mais sans changement.

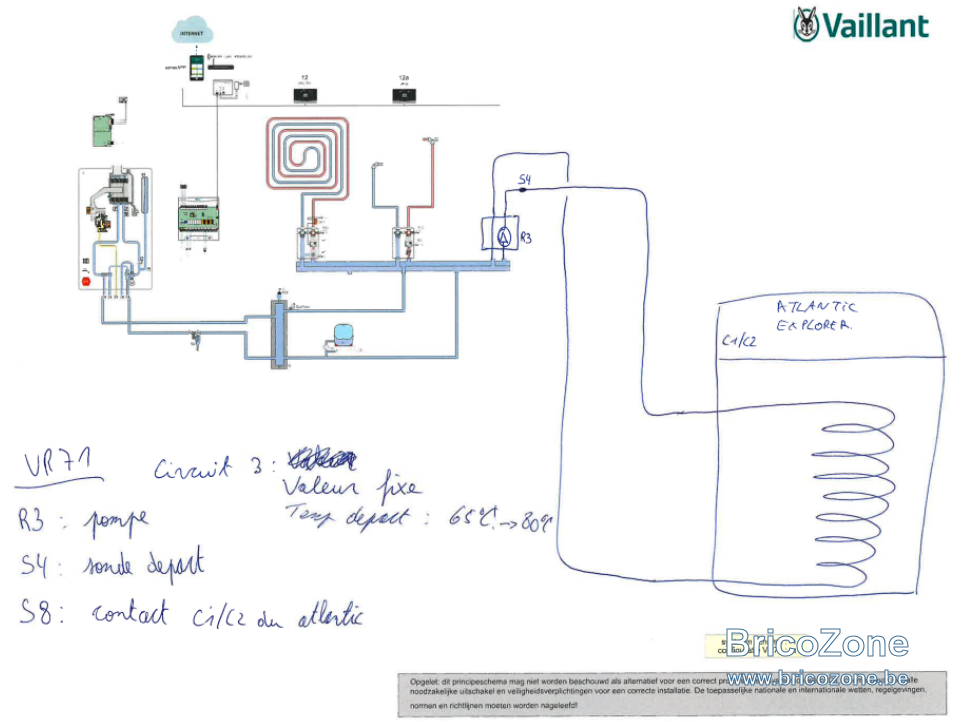

Ma situation est la suivante :

- S1 : sonde température système
- S2 : sonde température chauffage sol
- S4 : sonde température "boiler Atlantic"
- S6 : contact sec chauffage sol
- S8 ou S9 : contact sec boiler Atlantic


- R1 : pompe chauffage sol
- R3 : pompe "boiler Atlantic"




Le chauffage fonctionne.

Je voudrais que le contact S8 ou S9 démarre la pompe 'boiler' sur le relais R3 et que ce circuit soit prioritaire sur le chauffage sol (R1).

Je n'ai pas de sonde entre le boiler et le VR71. Est-ce que cela peut fonctionner?


Désolé, j'espère que j'ai pu correctement m'exprimer...

Tu branche la pompe boiler en R9 et tu mets la sonde que tu as mis sur la pompe dans le boiler en R6
tu active l’ecs et tu désactive circuit 2
et tu utilise les paramètres ecs sur la régulation et elle sera prioritaire. pas besoin de sonde sur la pompe boiler

Merci Chof pour ton retour ! Désolé de ne pas être revenu plus tôt.

Je n'ai pas eu l'occasion de faire le test. Je prévois de le faire mais un point m'échappe dans ton explication : mettre la sonde sur la pompe dans le R6.

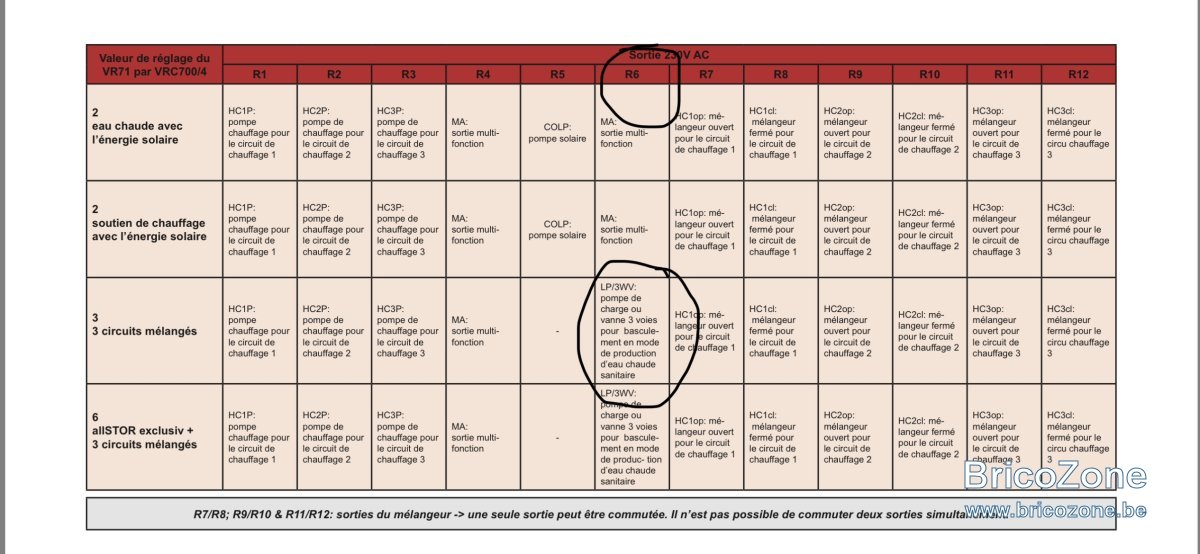

R6 est une sortie relais. Je ne comprends pas ce que la sonde fera sur une sortie relais dont les bornes sont N & L.

Tu ne parles pas du contact d'enclenchement ECS non plus.

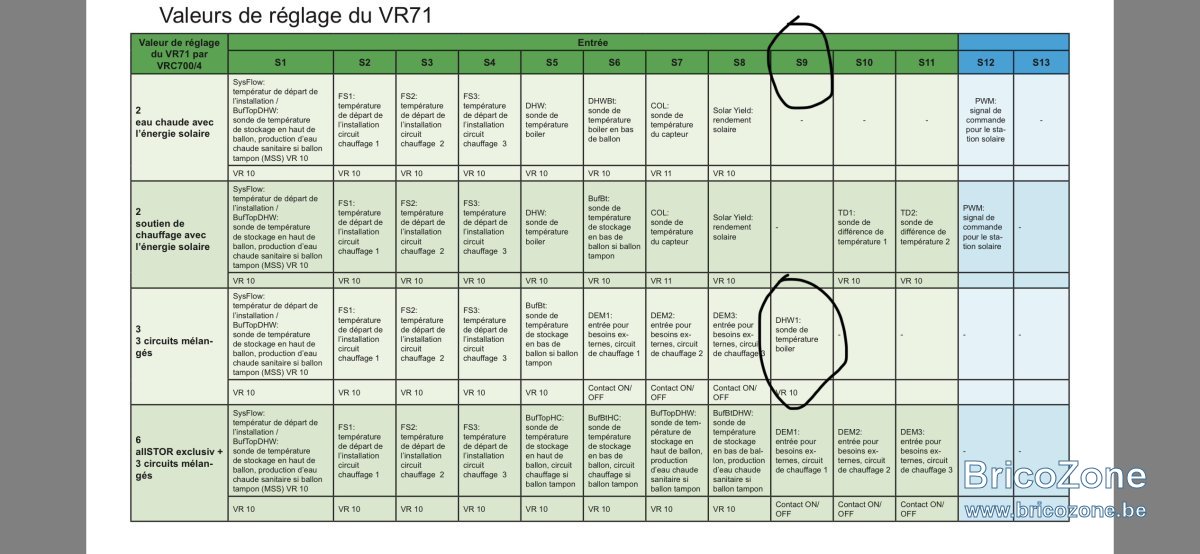

Au temps pour moi R6 pompe S9 sonde
pas besoin du contact

Merci pour le retour! Malheureusement cette solution ne peut s'employer car je n'ai pas de sonde dans le boiler qui peut se connecter au VR71. Comme dit initialement, je n'ai que 2 fils entre le boiler & VR71 à savoir un contact sec qui se ferme lorsque le boiler demande le chauffage ECS par la chaudière.

J'ai besoin d'utiliser ce contact puisque c'est lui qui connait le besoin ou non de chauffert l'ECS.

Je me demande si je ne pourrai pas 'tricher', en utilisant la sonde au-dessus de la pompe de circulation comme 'sonde boiler' et en encodant par exemple une consigne chaudière de 75°C et une demande de température boiler à 85°C, ce qui ne sera jamais atteint. Permettan ainsi lorsque le contact bascule de démarrer la chaudière à 75°C et d'arrêter lorsque le contact se réouvre (ou logique inverse si besoin de la câbler ainsi sur le VR71)


Possible pensez-vous? Et si oui sur quelle entrée câbler le contact, quelle entrée la sonde en aval de la pompe et quelle sortie pour la pompe?


Encore merci une nouvelle fois!

Il y a pas un doigt de gant sur le boiler?? Et tu met la sonde s9 dedans et pas sur la pompe comme actuellement
