Variateur de fréquence pour juke-box USA/EU

  • Forum Electricité - Electronique
  • Auteur du sujet Auteur du sujet Hemp
  • Date de début Date de début
Hemp

Hemp

  • #1
Bonjour,
j'aimerai mettre un variateur de fréquence à l'entrée de l'alimentation de mon juke-box car il est d'origine USA et il tourne normalement en 115V 60Hz.
J'ai actuellement un simple transfo 230V/115V mais la fréquence est toujours de 50Hz donc il ne tourne pas à la bonne vitesse, c'est pourquoi je regarde pour placer un variateur de fréquence avant ou après mon transfo.
Questions:

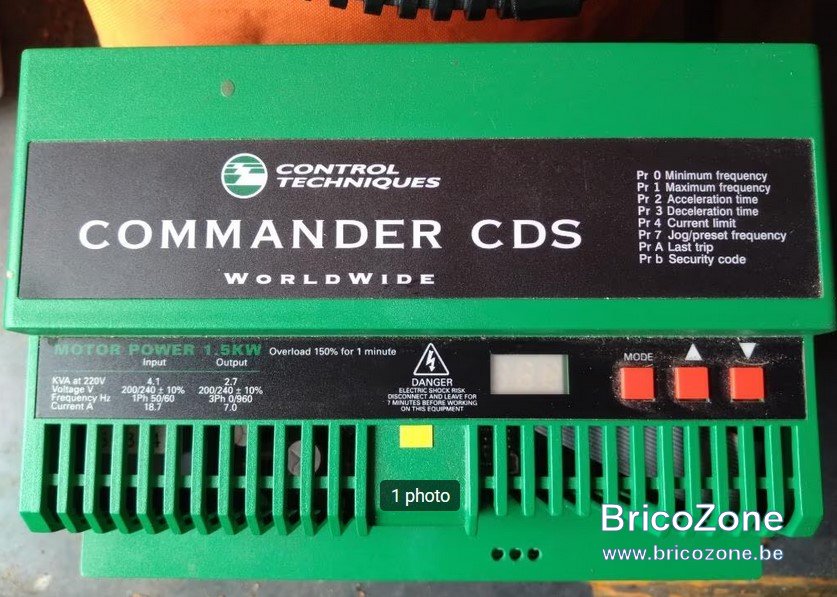

1 - Est-ce possible de mettre un variateur de fréquence (prévu pour un moteur) pour alimenter l'ampli audio à tubes (courant du varia est-il sinusoïdale, carré ou autre)?
2 - Un variateur de fréquence tri peut-il fonctionner en mono en laissant une phase en l'air?
Merci pour vos conseils.

  • #2
1) Pourquoi alimenter un amplis à tube en 60Hz? Cela doit être des polarisations en DC, les filaments de chauffage je ne vois pas en quoi la fréquence joue.
Pour le moteur la sortie c'est poulies + courroie ? Changer la poulie d'entrainement par une plus grande?

  • #3
BG1000 a dit:
Pour le moteur la sortie c'est poulies + courroie ? Changer la poulie d'entrainement par une plus grande?
Cliquez pour agrandir...
Bonjour BG1000, c'est en prise directe, il existe effectivement des kit vis sans fin pour ajuster la vitesse de la platine mais c'est plus cher qu'un variateur de fréquence d'occasion.

  • #4
BG1000 a dit:
Pourquoi alimenter un amplis à tube en 60Hz? Cela doit être des polarisations en DC, les filaments de chauffage je ne vois pas en quoi la fréquence joue.
Cliquez pour agrandir...
Je ne sais pas si l'alimentation de l'ampli est redressée de DC (je ne suis pas électronicien) mais pour une raison pratique est pour garder le juke-box le plus d'origine possible j'aurai aimé juste l'alimenter comme dans son pays d'origine 115V 60Hz.

  • #6
Il est plus simple et moins cher d'alimenter l'amplis en 110/115V 50Hz avec un bête transformateur voir auto transformateur.
De très vague souvenir, on produit une haute tension avec un transfo qui alimente une lampe redresseuse, il y a aussi une sortie 6,3V pour le chauffage des lampes.

Il faudrait s'orienté vers un variateur de fréquence comme employé pour alimenté de petit moteur asynchrone. Mais bon cela doit eêtre en quelque petites centaine d'euro.

Il faut du sinus le plus pur, sinon il y a risque de surchauffe des transfo.

Voir également s'il y a des kits de transformations.

C'est quel modèle de JB, y a t'il des plans.

Enfin le moteur c'est bien un moteur asynchrone?

  • #8
BG1000 a dit:
C'est quel modèle de JB, y a t'il des plans.
Enfin le moteur c'est bien un moteur asynchrone?
Cliquez pour agrandir...

Voici la marque et le modèle.
SEEBURG HF100R-D
SELECT-O-MATIC 100 HIGH FIDELITY
Electrical selector Type: ES11-L6
High Fidelity Master-Remote Amplifier Type: MRA5-L6 25W
Selctor assembly Type: 100SA8-L6

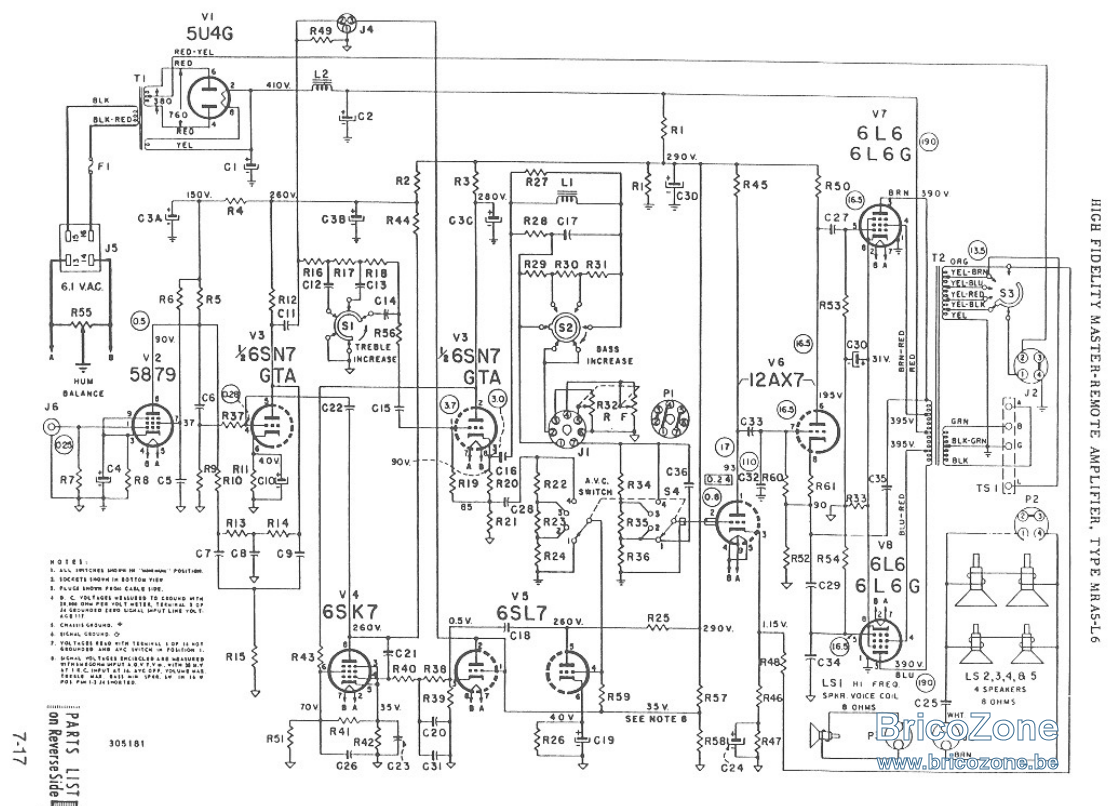

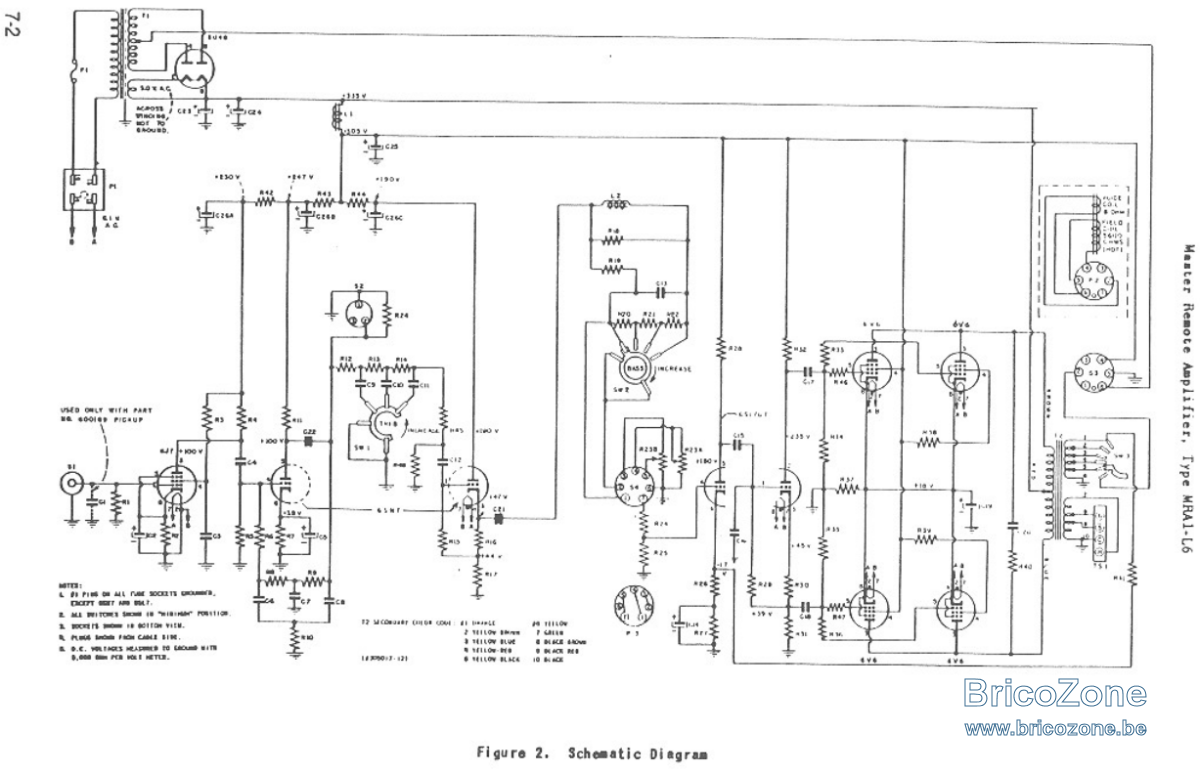

Le bon schéma est le MRA5-L6 ci-dessus, je n'arrive pas à effacer l'autre schéma le MRA1-L6


Dernière édition:
  • #10
twautele a dit:
il y a de la marge mais cela risque de surchauffer avec un auto transfo 240-> 110 V ?
Cliquez pour agrandir...
BG1000 a dit:
Il est plus simple et moins cher d'alimenter l'amplis en 110/115V 50Hz avec un bête transformateur voir auto transformateur.
Cliquez pour agrandir...
Il est actuellement alimenté par un simple transfo 220V/110V et il tourne ainsi depuis quelques années, mais j'aimerai avoir la bonne vitesse de lecture.

  • #11
BG1000 a dit:
Enfin le moteur c'est bien un moteur asynchrone?
Cliquez pour agrandir...

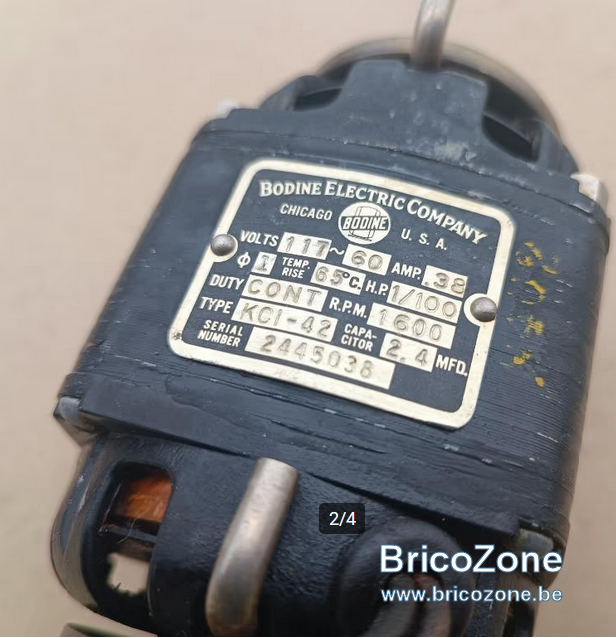

Voici le moteur: 4 fils de bobinage avec une capa à 2 sorties 1uF et 1.4uF, un pour la rotation du disque et l'autre pour la translation du chariot.

Dernière édition:
  • #12

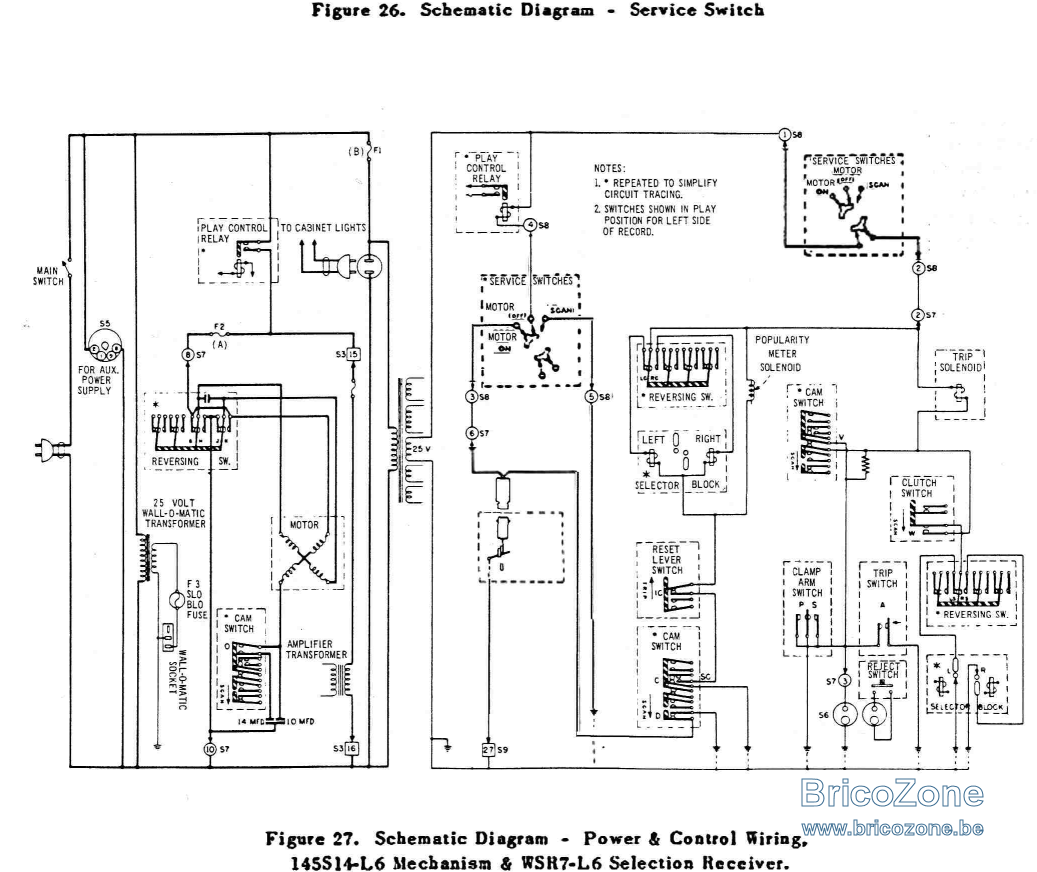

Voici le schéma du moteur, un vrai casse tête électromécanique.

  • #13
Il doit y avoir de autre post sur le forum concernant le même moteur.

Si on regarde le schéma de l'ampli on voit que la sortie du transfo alimente un redresseur push pull. Donc l ampli fonctionne en DC. Il faut faire une petite analyse pour découpler la partie moteur de la partie commande et amplis.

Alimenter F1 en 50 Hz, retirer S3 S3 et alimenter le transfo de l amplis en 50Hz via un relais de commande soit alimenté en S3 S3 soit via le relais play. Control en mettant un relais 24V ac en // de la bobine. Et alimenter le moteur avec un convertisseur 100VA

Dernière édition:
  • #14
Merci BG1000 mais je veux garder mon juke-box dans un état le plus proche de l'origine, je suis d'accord de placer du "plug and play" (variateur, transfo spécial?...) mais rien qui pourrait altérer définitivement la construction originale du juke-box.

  • #15
La solution mécanique est la plus belle.....


Sinon il faut déterminer la puissance max de l'ensemble et chercher un onduleur/ variateur de fréquence qui sort un sinus pur et alimenter l'ensemble.....

Un point à voir c'est le régime de terre de l'alimentation originelle. Il y a un écran qui sort du transfo d'amplification et qui est utilisé pour drainer les capa de découplage.

Voir s'il faut un neutre, ou pire un neutre et protection de terre commun, dans ce cas il faut reconstituer



https://www.jukebox-revival.eu/en/p...-5226/50-to-60-hz-frequency-converter-29572-p

https://www.facebook.com/groups/1120927587948283/posts/24974223905525317/?_rdr

  • #16
BG1000 a dit:
Un point à voir c'est le régime de terre de l'alimentation originelle. Il y a un écran qui sort du transfo d'amplification et qui est utilisé pour drainer les capa de découplage.

Voir s'il faut un neutre, ou pire un neutre et protection de terre commun, dans ce cas il faut reconstituer
Cliquez pour agrandir...

BG1000 c'est trop complexe pour moi. Je pensais mettre un variateur comme j'aurais mis un bête transfo 220/115, 2 fils en IN et 2 fils en OUT.

  • #18
bonjour
j'ai aussi un seeburg SELECT-O-MATIC 100, il manque la tete de lecture au bout du bras, et le reste ne fonctionne pas, je ne suis pas certain de la version ampli, tout ce que je sais c'est que c'est un haut parleur à bobine d'excitation, moi qui voulait juste mettre un lecteur mp3 usb/bluetooth+ ampli moderne, avec le HP d'origine, c'est raté...

  • #19
crismat a dit:
j'ai aussi un seeburg SELECT-O-MATIC 100, il manque la tete de lecture au bout du bras, et le reste ne fonctionne pas, je ne suis pas certain de la version ampli, tout ce que je sais c'est que c'est un haut parleur à bobine d'excitation, moi qui voulait juste mettre un lecteur mp3 usb/bluetooth+ ampli moderne, avec le HP d'origine, c'est raté...
Cliquez pour agrandir...
Bonjour "crismat"
Pourquoi veux-tu mettre des enceintes d'origines alors que tu ne gardes rien d'origine du reste de ton jukebox, excepté le meuble, si je comprends bien?
Les enceintes d'origines ne sont plus de 1ére jeunesse, passe sur du matos actuel de bonne qualité (Focal).
Peux-tu envoyer quelques photos de l'extérieur et de l'intérieur pour déterminer le modèle de Seeburg car SELECT-O-MATIC 100 est juste la référence du chariot sélecteur de disques.
