Bonjour,
mon juke-box est en panne le moteur ne tourne plus (115V 1600rpm USA).
Il doit tourner dans les deux sens via un inverseur.
Je ne suis pas électricien et je pensais qu'un moteur était alimenté avec 3 fils mais le mien en a 4 et là je ça dépasse mes connaissances.
J'ai essayé de le lancer à la main pour vérifier si c'est le condensateur est toujours ok mais il ne grogne pas et il ne se lance pas.

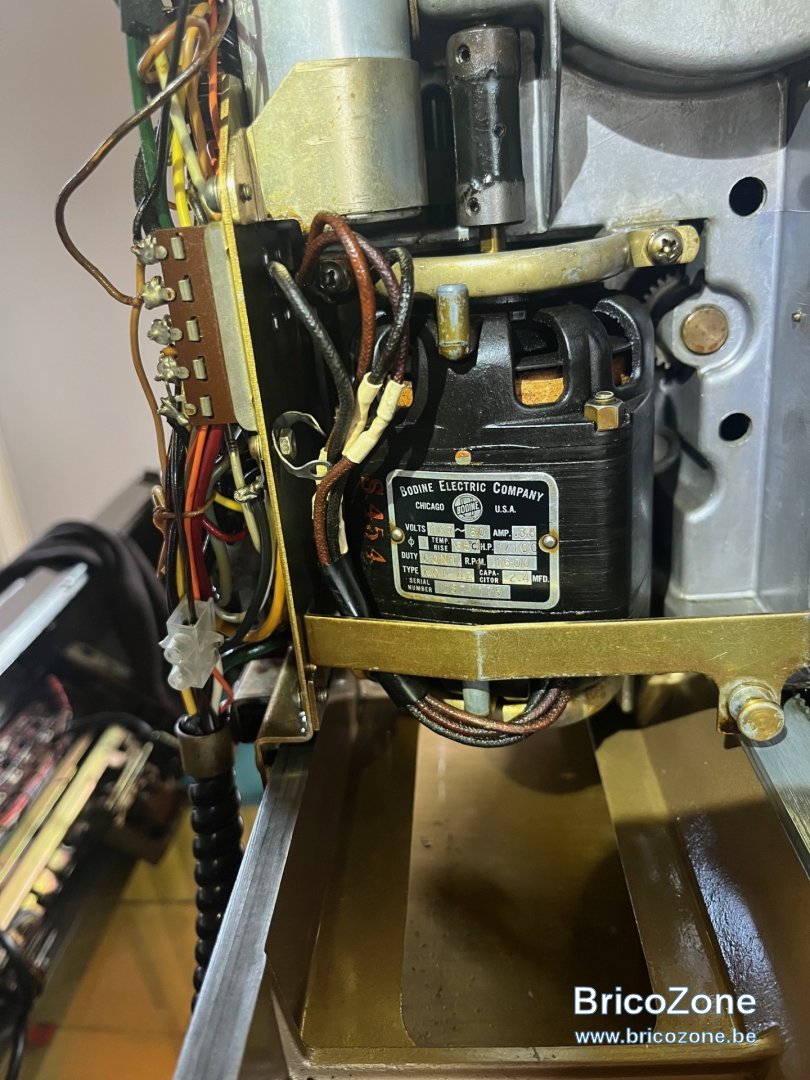

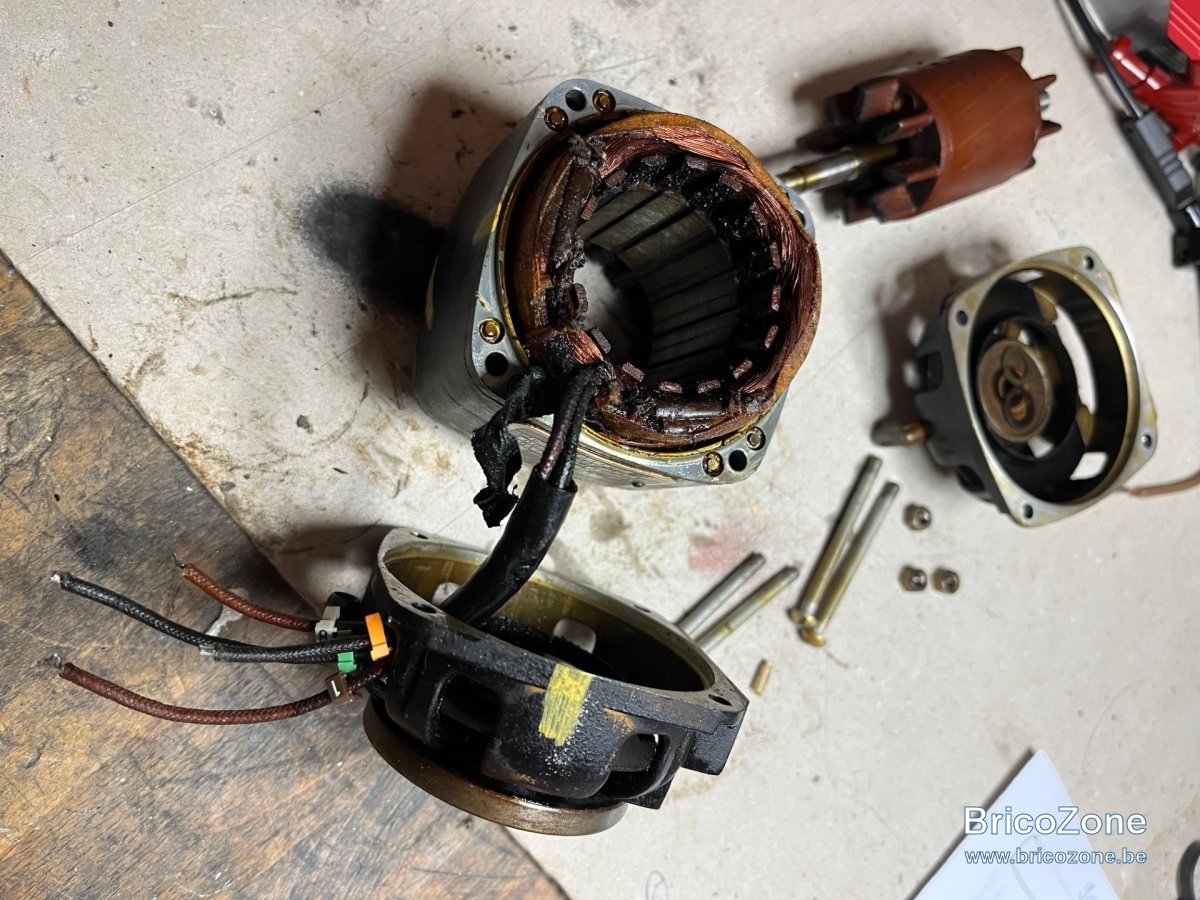

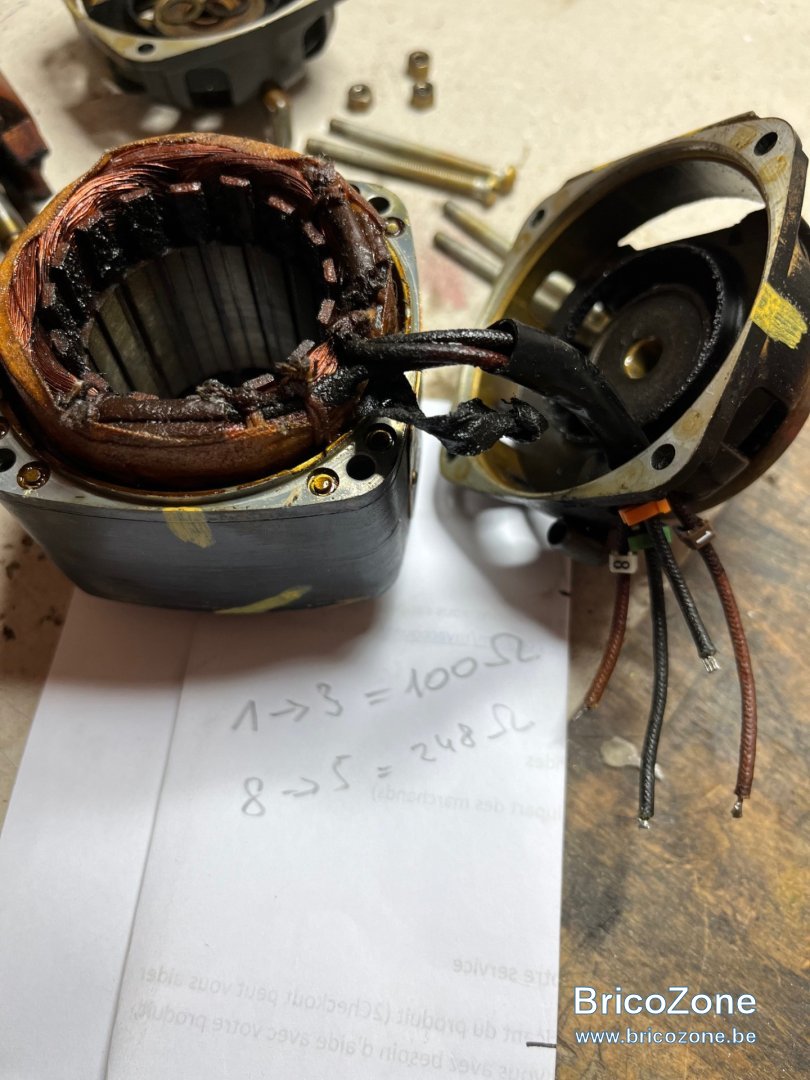

Entre les fils 1et 3 j'ai 100 Ohm et entre 8 et 5 j'ai 248 Ohm.
Qu'en pensez-vous?


  • #2
Que dit l'isolation entre les bobinage
La partie entrainée tourne t'elle librement
Le moteur désaccouplé il dit quoi ?

  • #3
Bonjour BG1000,
-le rotor tourne librement,
-Je ne sais pas comment raccorder le moteur vu que j'ai 4 fils alors qu'un moteur standard en a 3 (j'ai besoin d'info sur ce type de bobinage "je vous rappel que je ne suis pas électricien, soyez indulgent et pas trop avars d'infos").
-Pour l'isolement des bobines, je ne sais faire qu'une mesure de la résistance entre les 4 fils et je ne sais pas en tirer la moindre conclusion. Je pense que les bobinages ne sont pas en cours circuits (Entre les fils 1et 3 j'ai 100 Ohm et entre 8 et 5 j'ai 248 Ohm).
J'aurai besoin que l'on me montre comment raccorder ce type de moteur pour le tester sur le banc, ou raccorder les 2 phases, et ou placer le condensateur.

  • #4
Que dit le relevé des fils avant démontage ?
Le moteur tourne dans combien de sens?


Que dit le relevé des fils avant démontage ?
Le moteur tourne dans combien de sens?

Un bobinage pour la puissance
Un bobinage pour le déphasage avec la capa

Inversion d'un bobinage pour tourner dans l'autre sens

Faire une recherche sur le type de moteur...
Repérer les fils coté machine qui sont alimenté en fonctionnement, relevé le schéma...

  • #5
Avez vous mesuré s'il était alimenté avant de le démonter ?

  • #7
Je suis étonné que le moteur soit défectueux.
Il y a des fusibles et contacts de fin de course

  • #8
BG1000 a dit:
Le moteur tourne dans combien de sens?
Cliquez pour agrandir...
-Il tourne dans 2 sens via un inverseur.
BG1000 a dit:
Repérer les fils coté machine qui sont alimenté en fonctionnement, relevé le schéma...
Cliquez pour agrandir...

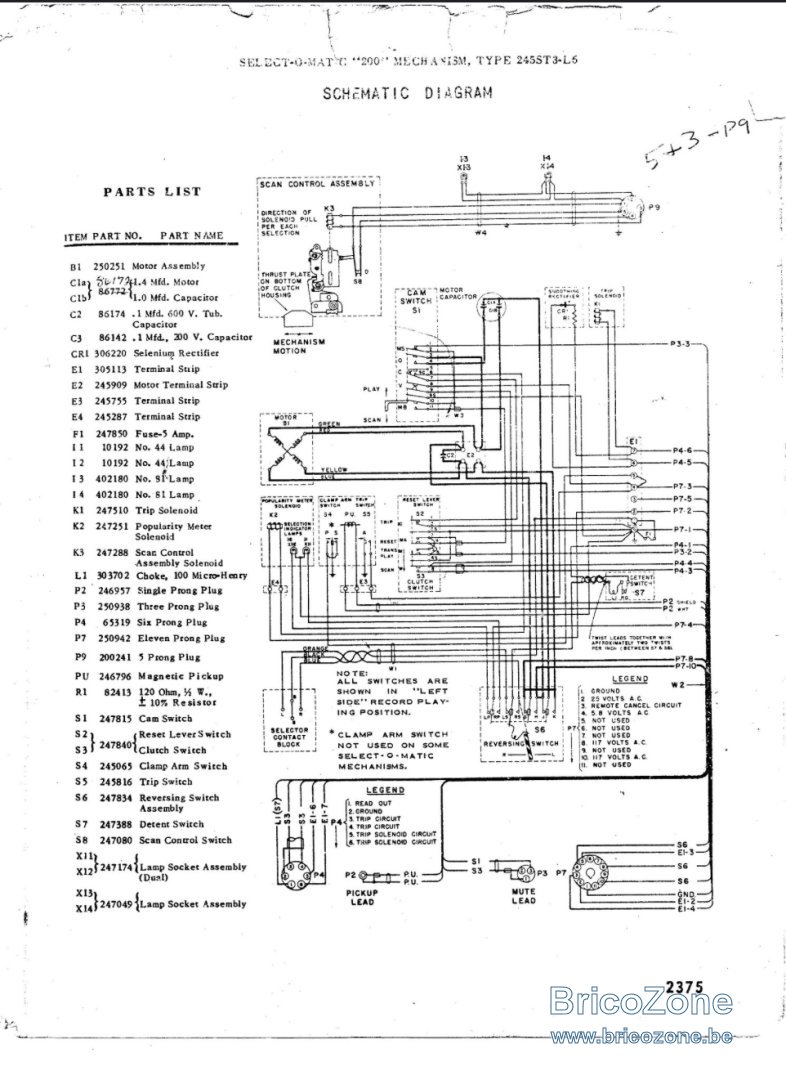

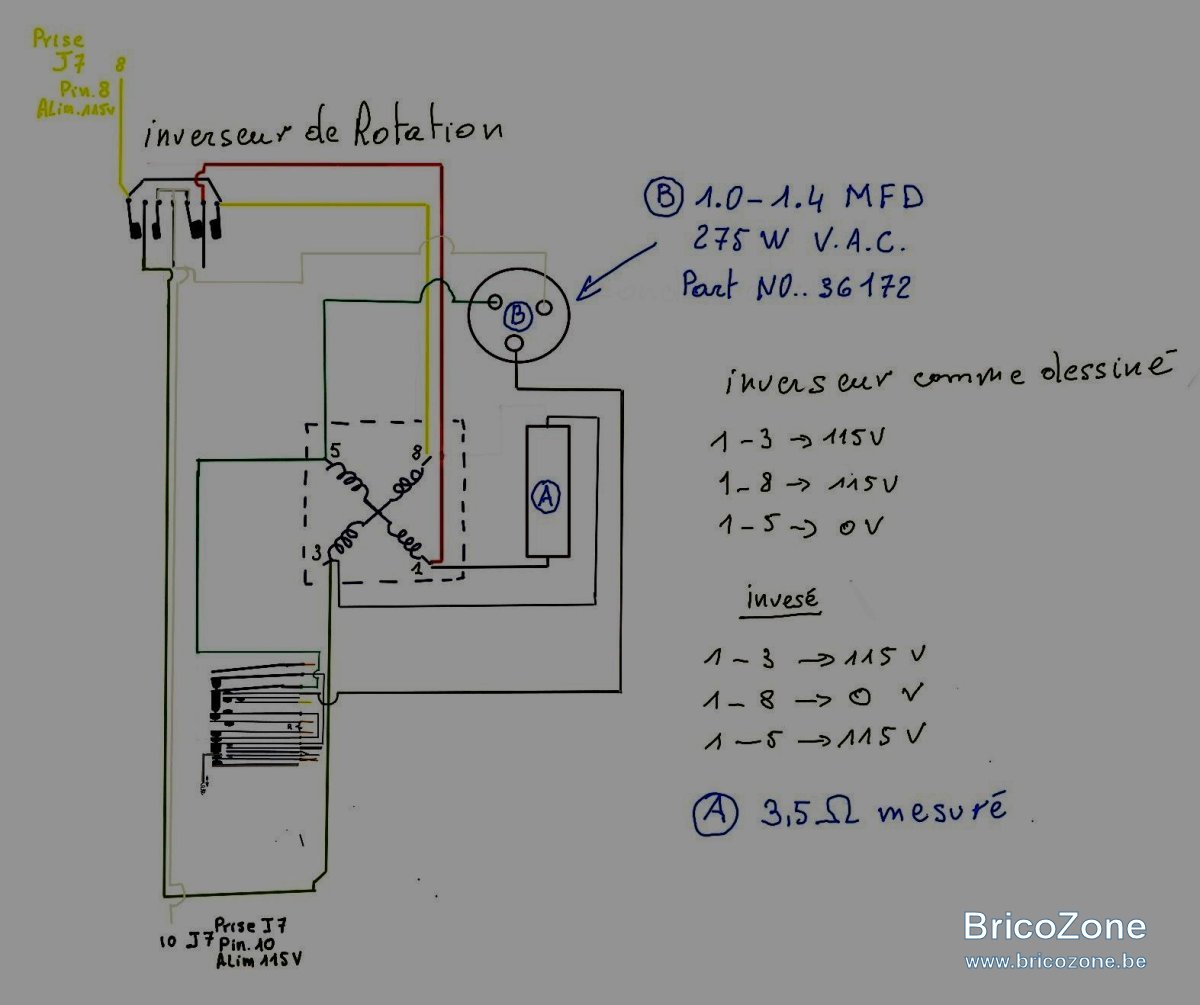

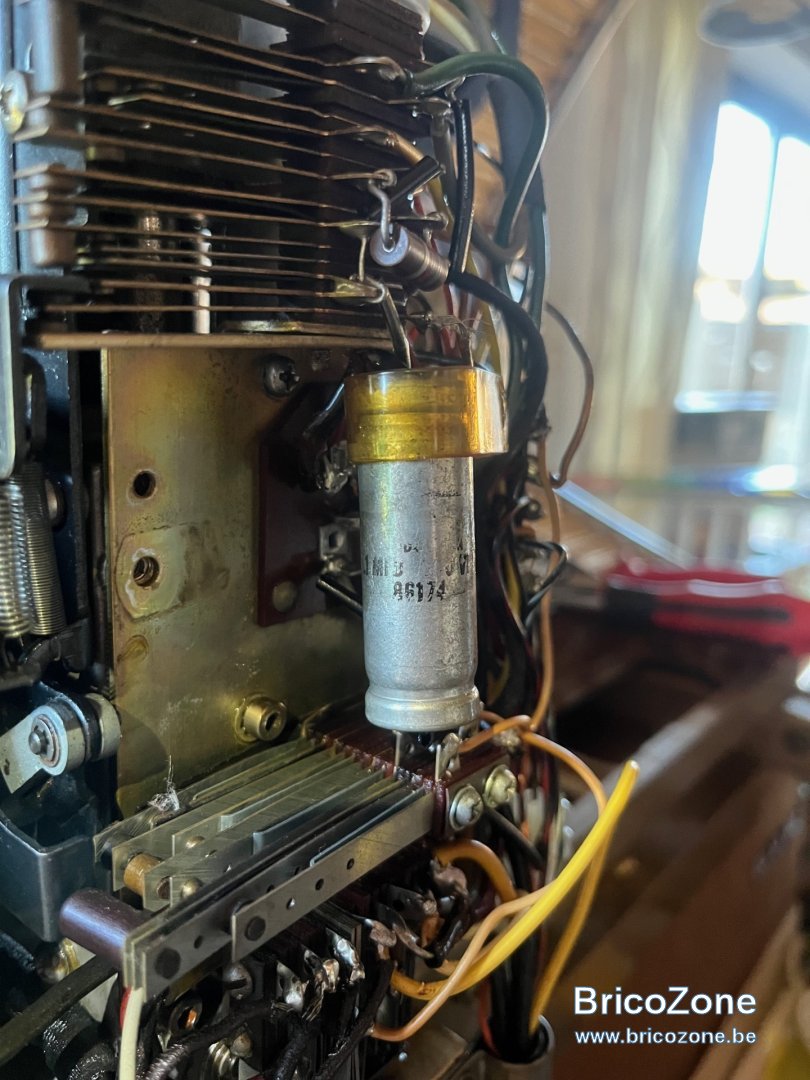

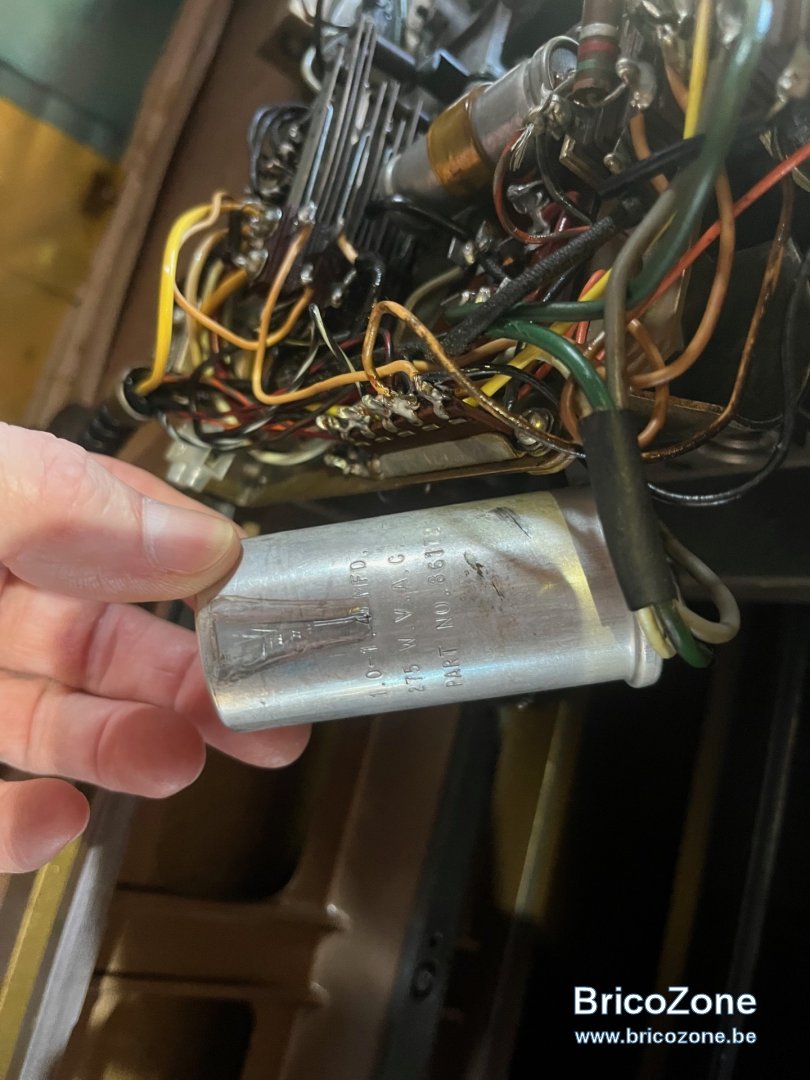

-Voilà un schéma du circuit. le composant électronique noté "A" je ne sais pas ce que c'est, résistance ou capa. j'ai relevé 3.5 ohms (dernière photo).
