Variation de tensions

Marc72 · 5 Juin 2023

Il est logique qu'il y ait une différence, le smartmeter est au compteur même, l'onduleur au bout de son câble (résistance supplémentaire)

Si vous avez 20m de 2.5mm² ça fait vite une belle différence ;-)
(c'est là qu'on remarque qu'utiliser du 6mm² est une très bonne chose)

Dans une moindre mesure, la lecture des registres de l'onduleur et du smartmeter sont dans des zones différentes et il y aura toujours un léger décalage de lecture.

xixou · 5 Juin 2023

Ta tension remontes quand tu allumes ta chaufferette peut-être parce que plusieurs onduleurs se ré-enclenche dans ta rue ou bien que ta chauferette consomme plus au démarrage.

Ironsly · 5 Juin 2023

Bonsoir,

Vous dites (point 3) que surdimensionner le câblage entre l'onduleur et le tableau peut faire baisser la tension. J'imagine que vous voulez dire que c'est avantageux dans le cas d'une distance élevée entre les 2 ? Dans mon cas, j'ai royalement 5 mètres en 4mm2 entre mon onduleur 5,8 kw triphasé et le disjoncteur/tableau. Aurai-je selon vous un intérêt à passer en 6mm2 ?

Bien à vous.

ThomasL a dit:
Je laisse nos spécialistes répondre et illustrer pédagogiquement la chute de tension, l'impédance de la ligne, etc. (çà a déjà été expliqué mais éparpillé dans ce forum)

Voici par contre mon input:

Vous avez suivi toutes les bonnes étapes:

1. Surveillance tension, via tool Mafi
2. Activer l'option réduction tension du Huawei pour sacrifier la production de qq100aines de W mais ne pas décrocher.
3. Surdimensionner ton câblage (ondu-coffret) (pour mon 3.3kWp je suis passé de 4 à 6mm², ce qui a pour le moment suffit à résoudre mon problème et retrouver une belle ligne rouge au max de l'ondu)
Voir la pièce jointe 139444
et une tension oscillant entre 249 et 251.5

4. auto-consommer intelligemment pour réduire l'injection au moment critique

Si chez vous, ceci n'est pas suffisant.
Passer à l'étape 5. contacter Ores pour solliciter intervention sur la cabine voisine (réduire le voltage du quartier)

cordialement,
Thomas

ThomasL · 5 Juin 2023

Ironsly a dit:
Bonsoir,

Vous dites (point 3) que surdimensionner le câblage entre l'onduleur et le tableau peut faire baisser la tension. J'imagine que vous voulez dire que c'est avantageux dans le cas d'une distance élevée entre les 2 ? Dans mon cas, j'ai royalement 5 mètres en 4mm2 entre mon onduleur 5,8 kw triphasé et le disjoncteur/tableau. Aurai-je selon vous un intérêt à passer en 6mm2 ?

Bien à vous.

Bonjour, le gain théorique se calcule:

https://schema-electrique.net/calcu...-calcul-section-cable-triphase-monophase.html

Je ne suis pas spécialiste en triphasé, mais je dirais +-6000w /3 = 2000w par ligne

La chute relative de tension sur le câble passant de 4 a 6mm² serait de 0,57 V a 0,38v, donc moins de 0,2V en changeant 5m.

Ceci me semble totalement inutile chez vous.

Vous ne pourrez donc pas réduire suffisamment vos pertes internes (dans votre maison).
Le soucis de tension haute est certainement a la rue.

{{Conseiller aussi de resserrer les vis du disjoncteur}} pour voir si pas de jeu, possible d'y gagner plus que 0,2V) mieux vaut un coup de tournevis que 5m de triphasé en 6mm² €€€.

T.

Quentin03 · 13 Juin 2023

Marc72 a dit:
Il est logique qu'il y ait une différence, le smartmeter est au compteur même, l'onduleur au bout de son câble (résistance supplémentaire)

Si vous avez 20m de 2.5mm² ça fait vite une belle différence ;-)
(c'est là qu'on remarque qu'utiliser du 6mm² est une très bonne chose)

Dans une moindre mesure, la lecture des registres de l'onduleur et du smartmeter sont dans des zones différentes et il y aura toujours un léger décalage de lecture.

Bonjour @Marc72,

J'ai fait les tests en connectant le Software MAFI à mon onduleur et en metant mon multimètre sur le dijoncteur de l'onduleur (testé avec 2 multimètres différent pour être sur). (en journée ensoleillé vers +/- 15h).

Je constate qu'au temps T, j'ai toujours +/- 2 Volts en plus sur le Software MAFI que ce que m'indique mon multimètre.

+/- 251 Volts au dijoncteur
+/- 253 Volts au onduleurs (un peu plus de temps en temps mais puis décrochage donc test non relevant).

J'arrive à la même conclusion pour mes 2 onduleurs.

Onduleur 1 : SUN2000-4.6KTL-L1 – 5000W – 18PV de 375Wc – Raccordé en 3G6 carré (+/- 7m de câble) – Protégé par un disjoncteur 25A. (Section de câble augmentée par mes soins – de 4 à 6 carré pour essayé de faire descendre les tenions – cfr conseil sur ce forum)
Onduleur 2 : SUN2000-3KTL-L1 – 3300W – 12PV de 375Wc – Raccordé en 3G4 carré (+/- 7m de câble) – Protégé par un disjoncteur 20A (idem : section de câble augmentée – de 2.5 à 4 carré

Pensez-vous que déplacer mes ondueleurs réduira l'écart de +/- 2 Volts dans le but d'arriver en dessous des 253 Volts sur 10 min ? J'ai encore assez de mou sur les cables des strings pour placer les onduleurs juste à coté de mon tableau (distance +/- 1,5M de cable max)

Ou c'est plutôt bcp de boulot pour pas grand choses de différences ? Dans ce cas, je dois attendre Ores...

(Ores ne me répond pas depuis Féb 2023 donc j'essaye de trouver des solutions par moi-même).

Bonne journée

Quentin03 · 16 Juin 2023

Bonjour l'équipe,

Déplacer les onduleurs pour réduire la longueur du cablâge AC. Solution ? Ou perte de temps ?
Qu'en pensez-vous ?

Merci à vous

ThomasL · 16 Juin 2023

Quentin03 a dit:
Bonjour l'équipe,

Déplacer les onduleurs pour réduire la longueur du cablâge AC. Solution ? Ou perte de temps ?
Qu'en pensez-vous ?

Merci à vous

Bonjour,
utile de connaitre la situation (métrage - section - puissance ondu) avant/après pour tenter une réponse.

Marc72 · 16 Juin 2023

Quentin03 a dit:
Bonjour l'équipe,

Déplacer les onduleurs pour réduire la longueur du cablâge AC. Solution ? Ou perte de temps ?
Qu'en pensez-vous ?

Merci à vous

Si il y a 3~4m vous allez probablement perdre votre temps, si c'est 20M l'intérêt peut être réel.
Perso j'ai un morceau de 5G16 (ok c'est excessif mais quitte à refaire j'y ai été à fond) jusque un petit coffret secondaire d'ou partent du 3G6 (±1m) vers les onduleurs et sans pouvoir quantifier l'amélioration c'est réellement mieux.

Pour gagner un peu plus : Bien serrer les disjoncteurs et tout se qui se trouve sur le trajet entre le tableau et l'onduleur, vérifier que la prise AC du sun2000 soit correcte (pas de morceau d'isolant qui fausse le contact, ...) que les pontages soient de section correcte et de qualité dans le coffret (genre barrette à fourche plutôt que des morceaux de fils de l'un à l'autre, ...)

Quentin03 · 16 Juin 2023

ThomasL a dit:
Bonjour,
utile de connaitre la situation (métrage - section - puissance ondu) avant/après pour tenter une réponse.

Bonjour,

Voici la situation actuel :

Onduleur 1 : SUN2000-4.6KTL-L1 – 5000W – 18PV de 375Wc – Raccordé en 3G6 carré (+/- 7m de câble) – Protégé par un disjoncteur 25A.
Onduleur 2 : SUN2000-3KTL-L1 – 3300W – 12PV de 375Wc – Raccordé en 3G4 carré (+/- 7m de câble) – Protégé par un disjoncteur 20A

Voici ce qui est possible : si je déplace mes onduleurs de place en les plaçant juste à coté du tableau :

Onduleur 1 : SUN2000-4.6KTL-L1. Raccordé en 3G6 carré (entre 1 et 2 mètres grand max)
Onduleur 2 : SUN2000-3KTL-L1 Raccordé en 3G6 carré (entre 1 et 2 mètres grand max) J'en profiterai pour remplacer la section par du 6 carré.

PS : Au vu de l'emplacement actuel et futur, les cables DC des PVs seront assez long (même trop long) pour aller vers le nouvelle emplacement.

Merci,

Marc72 · 16 Juin 2023

Si les câbles DC le permettent et qu'il vous manque peu, perso je tenterais la chose, ce sera l'occasion de "soigner" les raccords et de récupérer la chute de 6mm² pour remplacer le 4mm².
Egalement vérifier que la 3ème phase n'offre pas plus de possibilités.

1V ou même 0.5V de gagné dans l'état actuel des choses ne sera pas inutile si on veut que la limitation de tension puisse mieux fonctionner (et sauver les relais d'une mort précoce)

A combien s'élève la tension lorsque l'onduleur est en décrochage ?

Quentin03 · 16 Juin 2023

Bonjour Marc72, ThomasL,

Merci pour l'aide

Je (re)-vérifirai ma prise AC des mes 2 Sun2000 ainsi que mes pontages (D'ailleurs, je ne sais plus si c'est du 6 carré ou 10 carrés en cable souple... A vérifier ce soir à la maison... Je pense du 10
Mais vu que mes tensions sont plus basses aux dijoncteurs des l'onduleurs que celle affiché sur MAFI Software, je suppose que mes pontages ne peuvent pas être mis en cause. Correcte ?
PS : Les tensions (sur même phases) entre mes 2 dijoncteurs de mes 2 onduleurs et le différentiel sont quasi identique : +/- 0.2 volts de différences

Pour la tension en décrochage, je regarderai cela ce weekend

Edit : Je pense que je vais tester de les déplacer. Beaucoup de boulot en ce moment mais je ne manquerai pas de vous informer de la conclusion ;-)

Merci à vous,

Marc72 · 16 Juin 2023

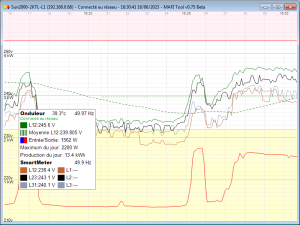

Il y a toujours une (petite) différence entre la tension au smartmeter et à l'onduleur

(exemple : Je n'échappe pas à la règle)

J'imagine qu'en plus des câbles, l'onduleur aussi à sa résistance interne qui peut jouer.
Après il est probable qu'une tolérance existe tant pour les onduleurs que les smartmeter

Perso rien de tel que de vraies barrettes de pontage et placer les disjoncteurs au plus près de l'arrivée (idéalement au plus proche du 300mA ou au moins sur la même rangée, ...)

C'est aussi l'occasion de vérifier que vos gros consommateurs sont sur des phases utiles, ...

Bref, ça prend pas mal de temps mais le jeu en vaut parfois la peine.

jeanphi500 · 19 Juin 2023

7m de 3g6 ça fait 0.8V de chute quand l'onduleur est à pleine puissance (5kVA).
7m de 3g4 ça fait quasi la même chose (3kVA)

La variation est linéaire avec la longueur donc comptez 0.2V environ si les distances sont réduites à 2m
Vous gagnerez donc 0.6V
