Viesmann 222F - Installation Vitotrol 200 RF

E

ender501

• 29 Décembre 2021

• #1

Bonjour,

J ai actuellement une chaudière gaz viesmann modèle 222F B2SA avec régulation 750935351, il y a 2 circuits de chauffage

- Plancher chauffant
- Radiateurs

Je pilote les radiateurs grace aux robinets thermostatique

Je n'ai actuellement qu'une sonde de température exterieur filaire, je souhaiterai rajouté une commande à distance vitotrol 200 rf pour avoir une sonde de température dans la pièce qui est équipée du plancher chauffant

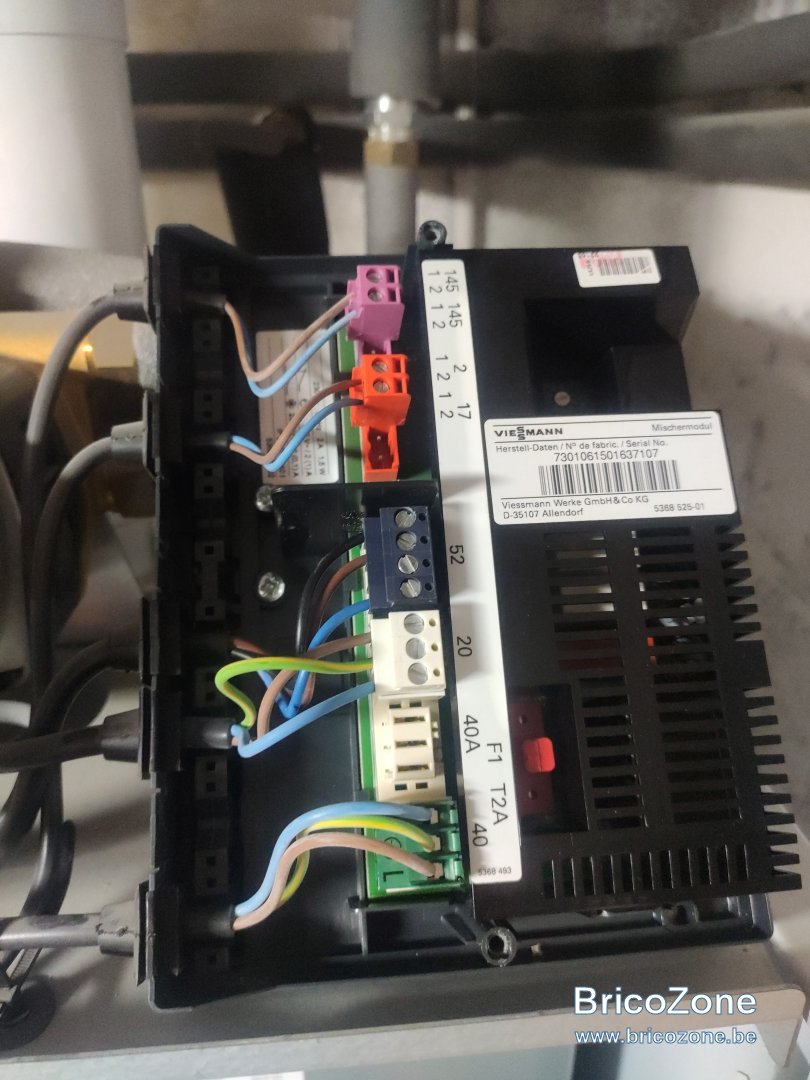

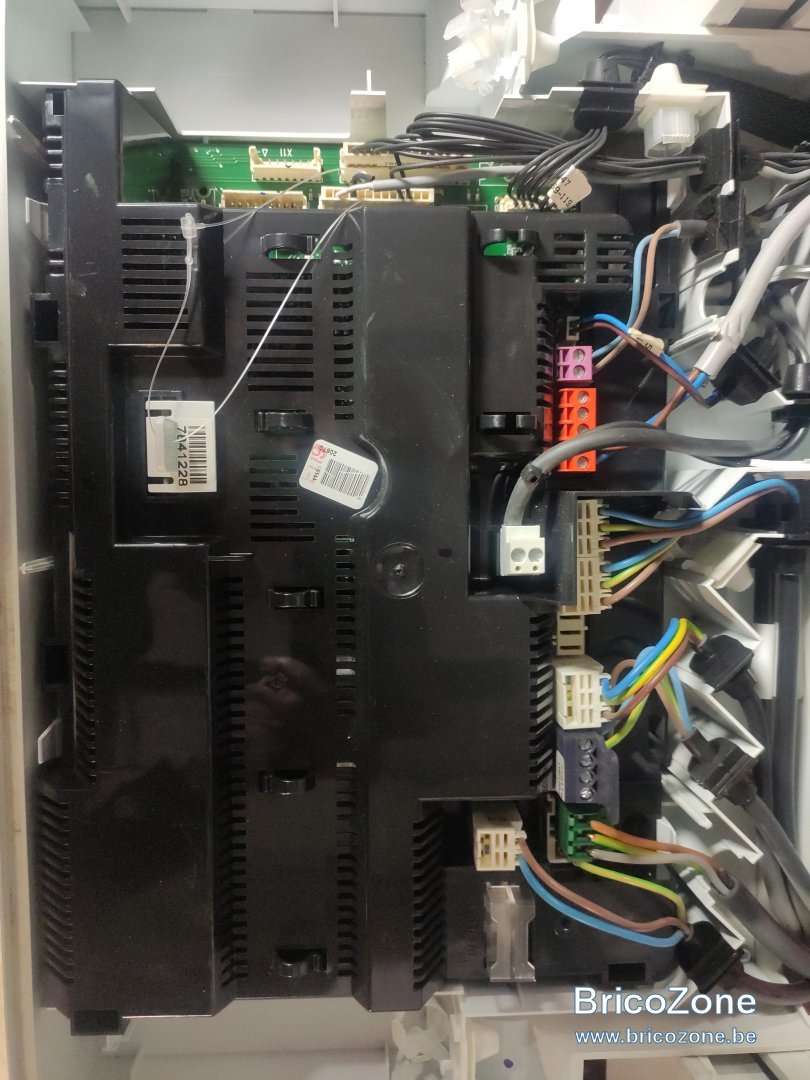

Pour le vitotrol 200RF il y a un récépteur à installer, il doit ce connecter sur la fiche 145. J ai actuellement sur cette fiche un cable qui va vers un ' mischermodul ' un pilotage pour la vanne mélangeuse sans doute. Sur ce module il y aurai un autre emplacement 145 KM-BUS de disponible.

Pensez vous que je puisse connecter le module récépteur sur cette 2ème fiche KM-BUS ?

L'utilisation de la sonde exterieur filaire est t'elle possible avec cette configuration ?

Merci



kenny82

• 29 Décembre 2021

• #2

Alors pour le bus km
Oui tu peux le faire avec plusieurs fils sur la meme fiche
Sache que si tu préfères faire plus propre tu peux aussi le mettre sur le 145 restant sur le boitier c est juste un hub ( un pont en fait derriere)


Pour le vitotrol certaines config demandaient d avoir aussi la sonde ext en RF
Mais ca doit fonctionner si je me fie a ma compréhension



E

ender501

• 30 Décembre 2021

• #3

Ok merci pour cette réponse rapide. C'est vrai que ce serai effectivement plus propre, encore me faut t'il trouver une fiche 145 sans cablage ...
Concernant la sonde éxterieure, elle n'est pas connectée à la BUS-KM mais sur la prise x3 cela devrait fonctionner non ?



kenny82

• 30 Décembre 2021

• #4

En général il y a des fiches 145 dans la poche notice et 20/21 en rabe
Mais aussi avec la base radio

normal la sonde se branche ailleurs

C est que juste de façon “logique” il était demandé de mettre les 2 en RF
Mais me semble que je l ai deja fait en mix
( je n aime pas les RF)



E

ender501

• 30 Décembre 2021

• #5

Merci, je vais tester ça ce matin. Je n'aime pas particulièrement le RF non plus, mais je n'avais pas la possibilité de faire autrement



E

ender501

• 30 Décembre 2021

• #6

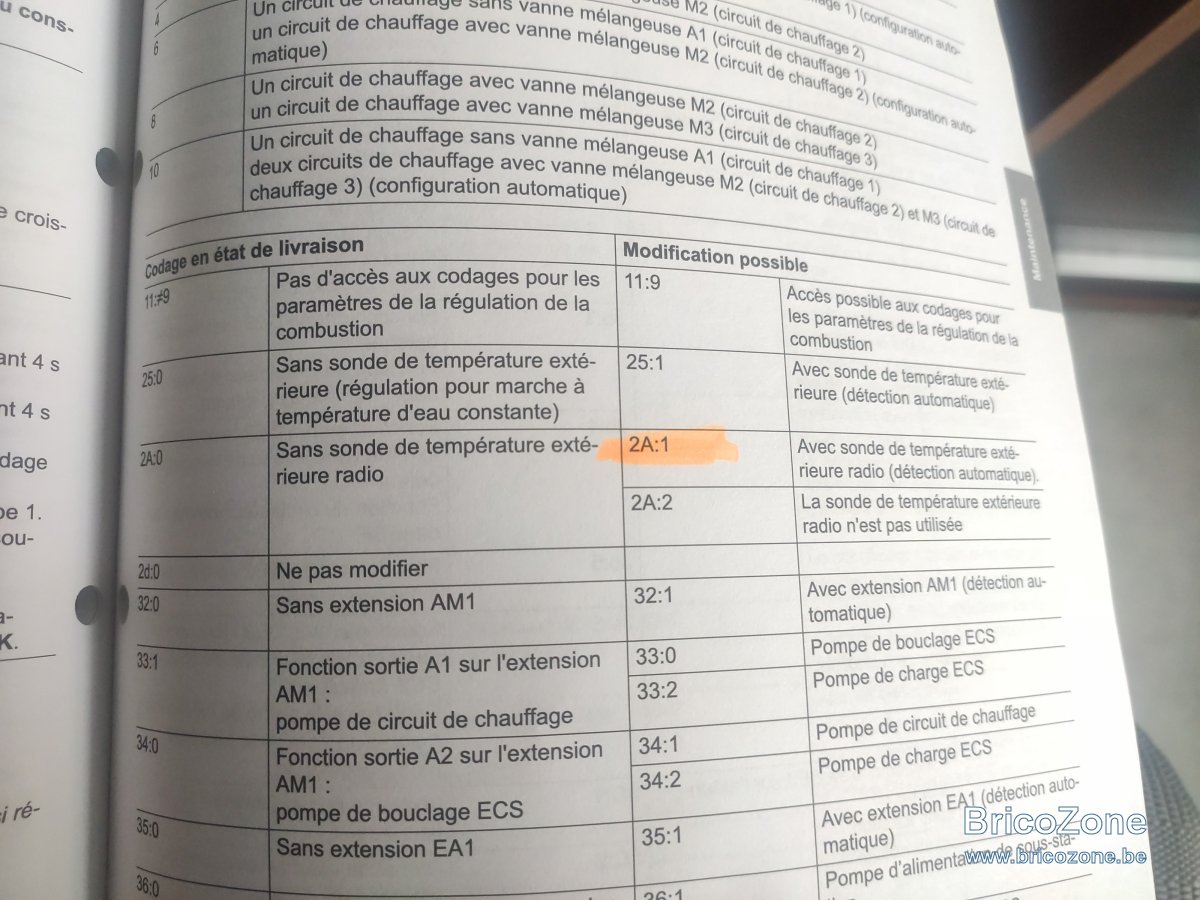

Cablage réalisé, mais j ai un soucis niveau codage. J arrive à piloter la chaudière avec la commande à distance, pour augmenter ou descendre la température de consigne. Mais lorsque je veux désactiver la sonde extérieure radio avec le codage 2A:0 il repasse après 5 sec à 1. du coup la température extérieure sur la chaudière passe de 15 degré actuellement à 20 degré



E

ender501

• 30 Décembre 2021

• #7

Pour avoir les 15 degré il faut que je passe le codage à 2A:2 mais du coup la chaudière ne compense pas ou n'anticipe pas avec la température extérieure ?



kenny82

• 30 Décembre 2021

• #8

Et avec 25:1??



kenny82

• 30 Décembre 2021

• #9

Apres a voir si c est un bug
Et que malgre tout ta température ext est bien prise en compte meme en 2A:1



E

ender501

• 30 Décembre 2021

• #10

Justement je n'ai pas le codage 25 dans générale... bizarre

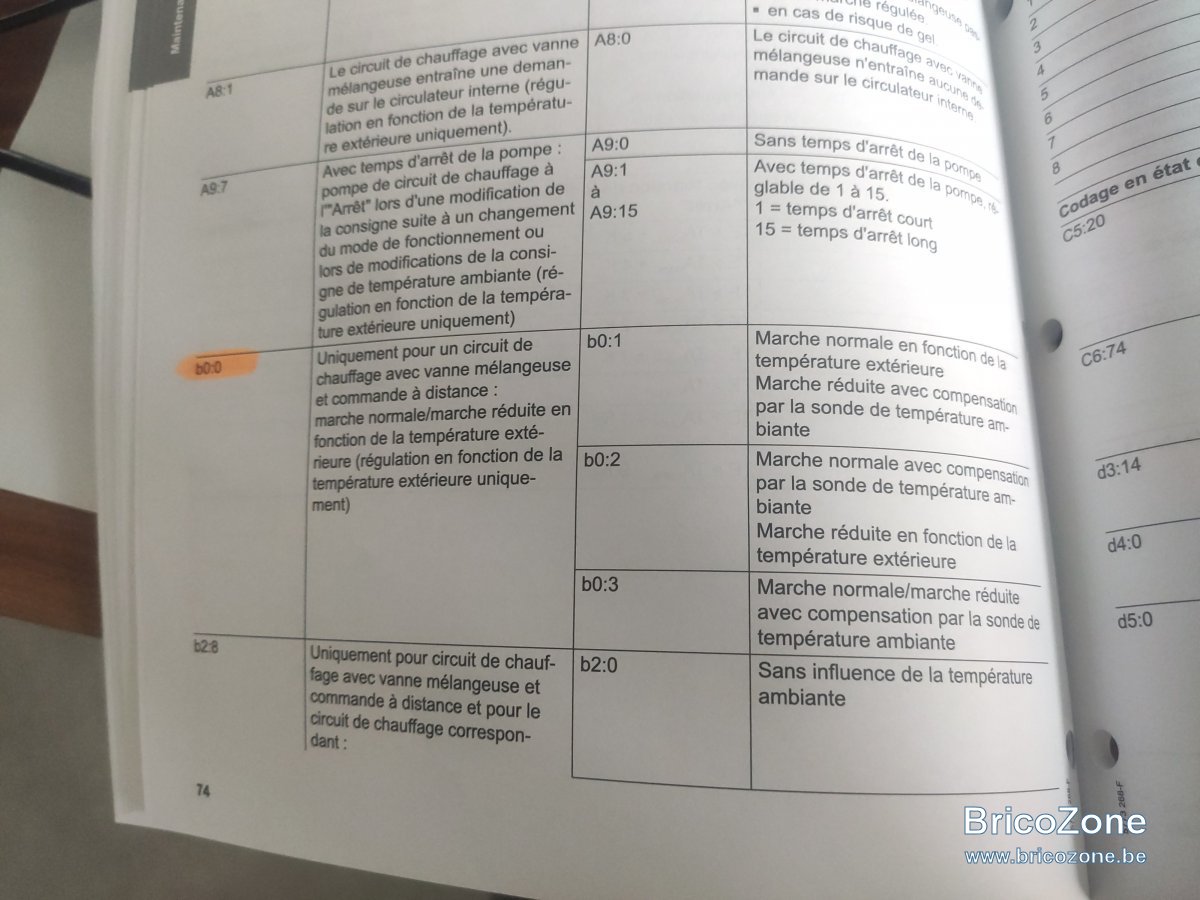

J'ai également activer le codage b0:0 en le passant à 1 pour compenser avec la chaleur de la pièce de vie avec la sonde de température intégrée dans la commande à distance.



kenny82

• 30 Décembre 2021

• #11

Bo:3



E

ender501

• 30 Décembre 2021

• #12

Le module de récéption RF à une led rouge soit un défaut, alors que j'arrive bien à piloter la chaudière.



E

ender501

• 30 Décembre 2021

• #13

BO:3 est mieux ? cela utilise la sonde extérieure ?



kenny82

• 30 Décembre 2021

• #14

Bo# de 0
Utilise la sonde ext et int En mix ( on regle le mix via b2, en genera on met la moitie de la valeur max codage 16 ou 32 donc)

La sonde int tout le temps dans le mix si b0a 3



kenny82

• 30 Décembre 2021

• #15

Le rouge sans doute le manque de la sonde RF

tu as assigne le vitotrol au bon circuit h1 ou h2



E

ender501

• 30 Décembre 2021

• #16

Le vitotrol est sur le H2 soit le plancher chauffant avec vanne mélangeuse m2.
J'ai désactiver le pilotage à distance pour les radiateurs

Donc tu préconise plutot b0:1 ou bo:3 ?

J'ai régle le paramètre b2:8 sur 32 soit la moyenne de 64



kenny82

• 30 Décembre 2021

• #17

Bo:3 sans hésiter



kenny82

• 30 Décembre 2021

• #18

Si tu as b5
Tu peux aussi l utiliser
C est comme une grosse vanne thermo pour le plancher
Ca coupe le circulateur
6 coupe a comsigne et renclenche a -1 sous consigne
5 coupe a consigne +1 renclenche a consigne
4 que je preco en plancher ( avec 3)
Coupe a consigne +2 renclenche a consigne +1
Ca permet de laisser vivre le plancher



E

ender501

• 30 Décembre 2021

• #19

Oui, j'ai bien b5:0 du coup j ai passé b0:3 et b5:4 comme tu me préconise



E

ender501

• 30 Décembre 2021

• #20

Un grand merci pour tes précieux conseils pour le réglage de mon installation
