vitro Bosch 90cm p-e hs...mais nouvelles plaques induction 90cm pas raccordables en 3x230V!!!

bonjour à la communauté
bon je plante le décor...

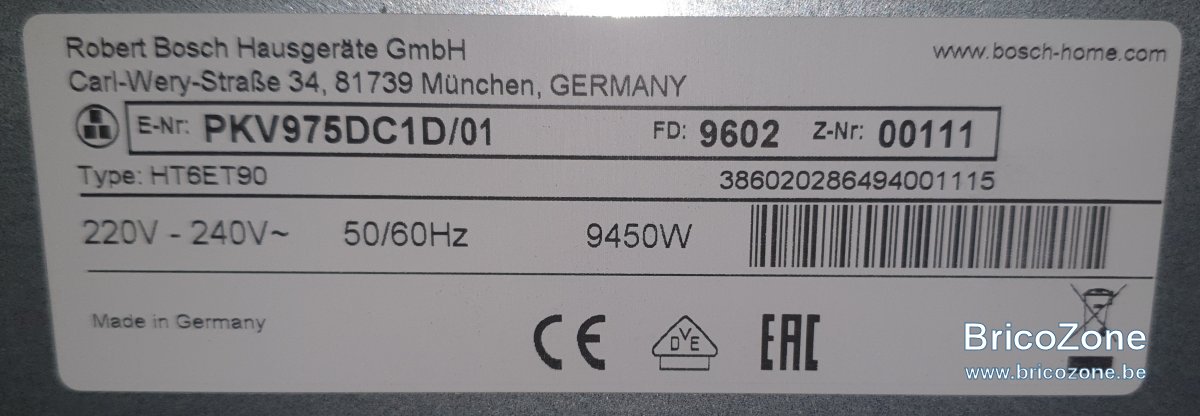

ma plaque vitrocéramique (bosch 90cm PKV975DC1D/01 de 2016) dont voici les caractéristiques et raccordement...



celle-ci avait des difficultés à s'allumer depuis qq temps (il fallait laisser le doigt plus longtemps et s'y reprendre à plusieurs fois) jusqu'à il y a qq jours où là plus rien du tout...impossible de l'allumer...

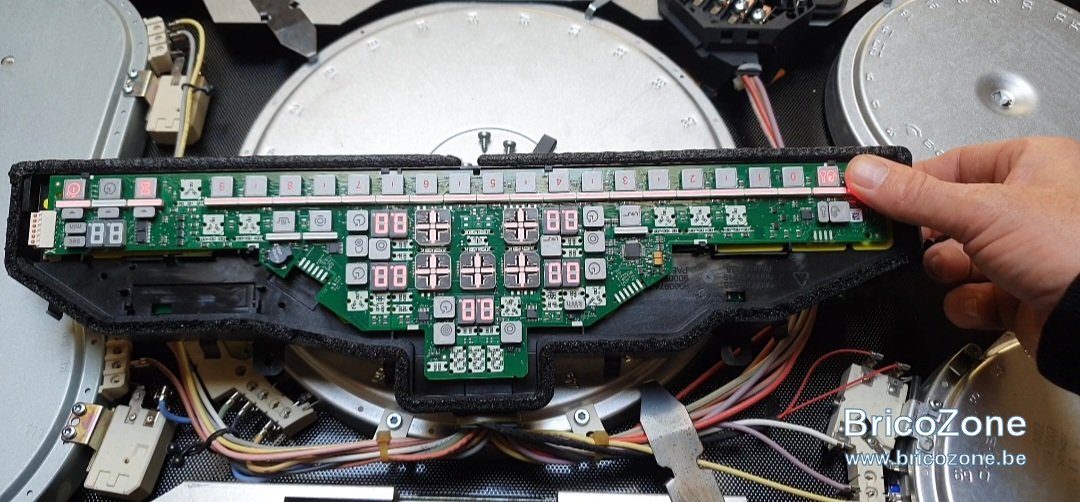

après qq recherches, je vois que probablement la carte de commande en cause...je décide donc "d'opérer" la bête...j'accède à la carte en question, je la décolle de la vitre, et je réalimente provisoirement la plaque pour confirmer qu'elle est hs... et là je constate que si je met mon doigt directement sur le bouton sensor la plaque s'allume !



par contre ça fait encore des "ratés" (parfois s'allume tout de suite parfois il faut recommencer 2-3 fois)
verdict d'un réparateur local, même si ce n'est que le bouton, ça ne se remplace pas...c'est remplacement de la carte complète (+de 200€ HTVA ! ! )
donc je me dit on va pas refaire des frais sur une vitro on va passer à l'induction...

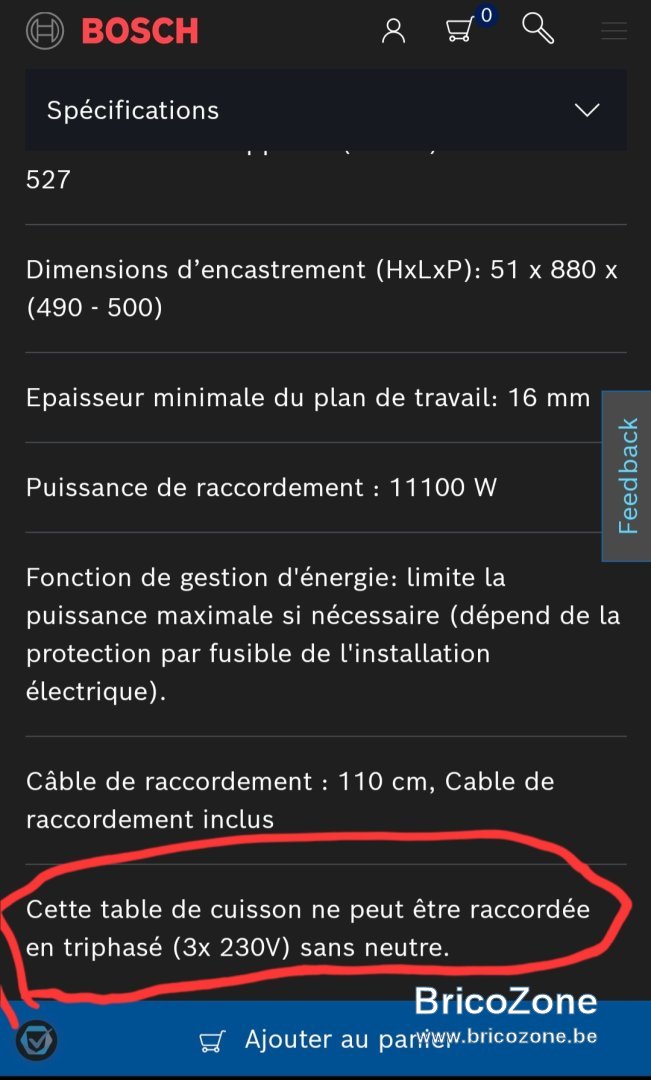

MAIS, comme madame avait eu la bonne idée de choisir du 90cm de large, je vois que plusieurs modèles équivalents actuels (bosch, Siemens...) précisent bien que "le raccordement en 3x230v sans neutre est impossible" ! !

les 4 seuls modèles en 90cm Bosch sont dans le cas...

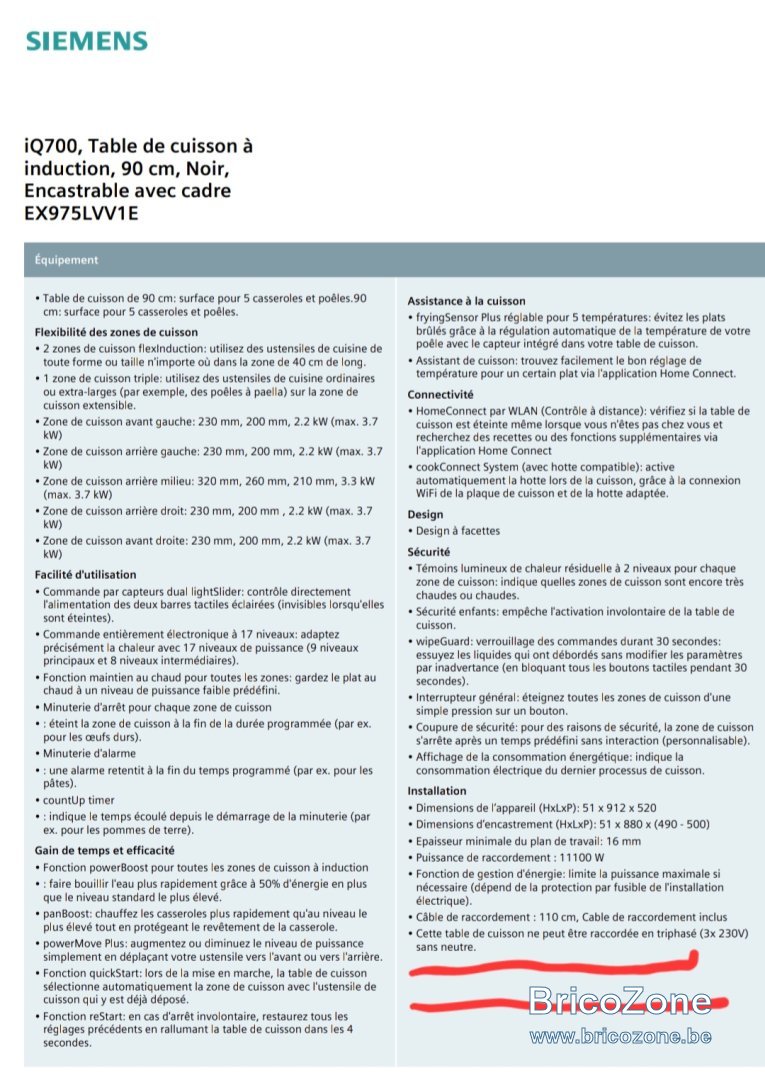

idem chez Siemens...





le choix se réduit donc fortement...
2 plaques nous conviendrait...

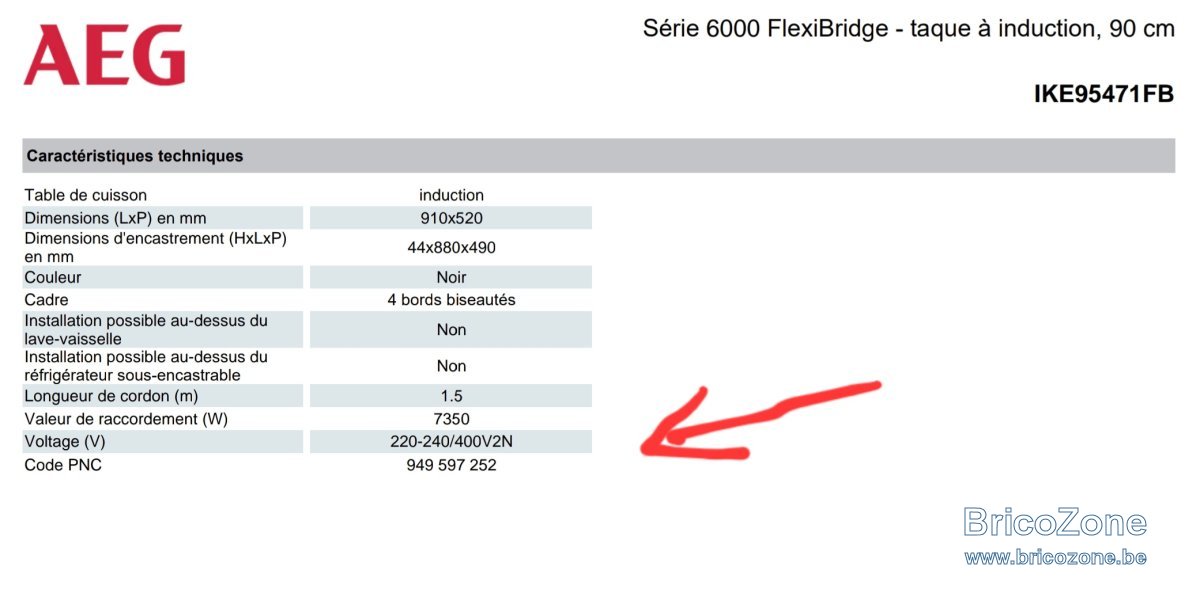

la plaque induction de chez AEG (IKE95471FB) qui indique ceci...

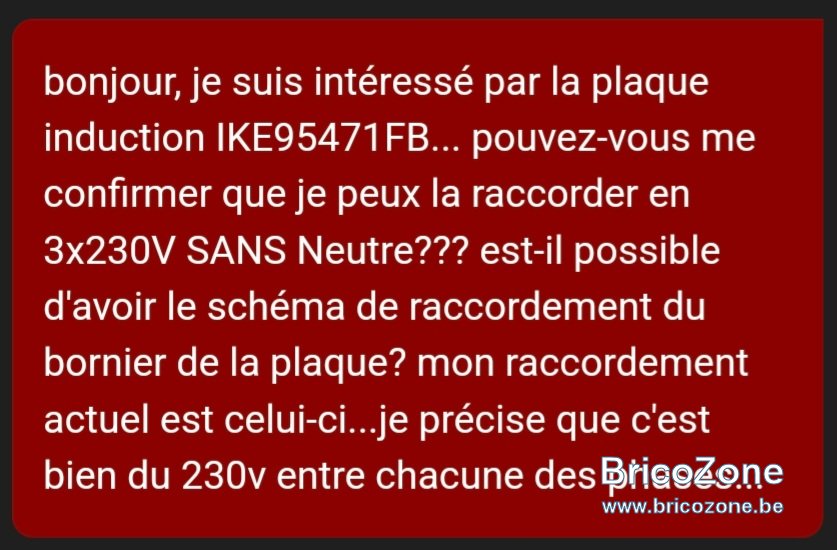

j'ai sollicité le service d'aide de la marque pour savoir si possible de câbler le 400V2N en 3x230V comme déjà vu sur le forum (en amenant la 3ieme phase sur le N en général plus pontage)

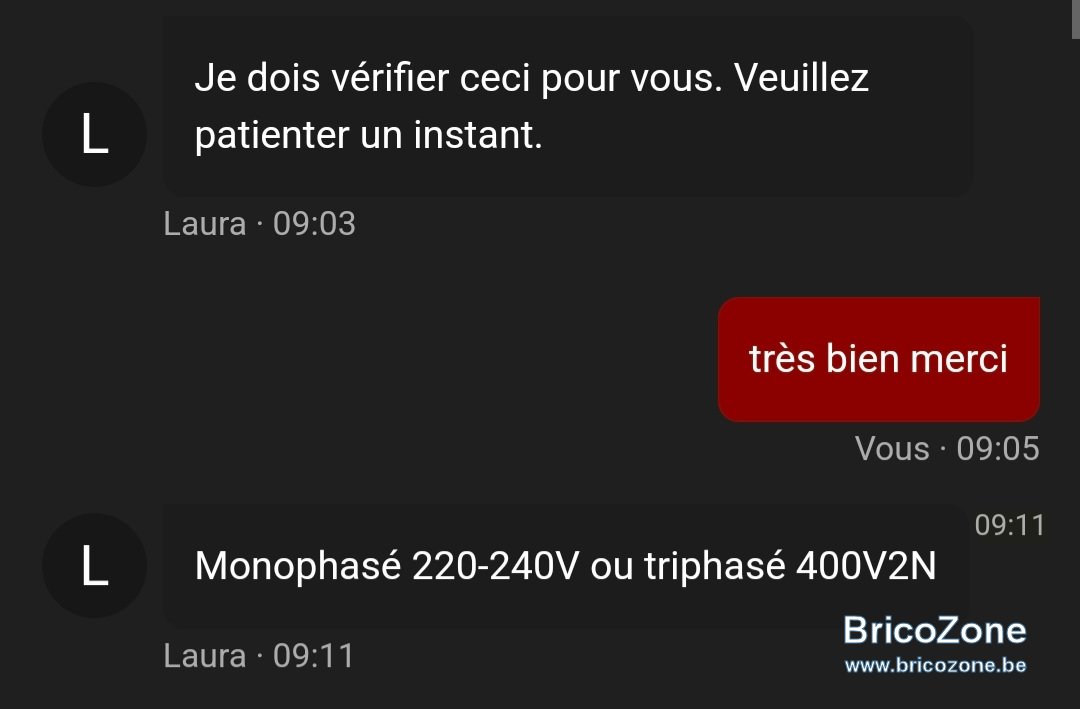

voici la réponse...


donc j'insiste un peu...

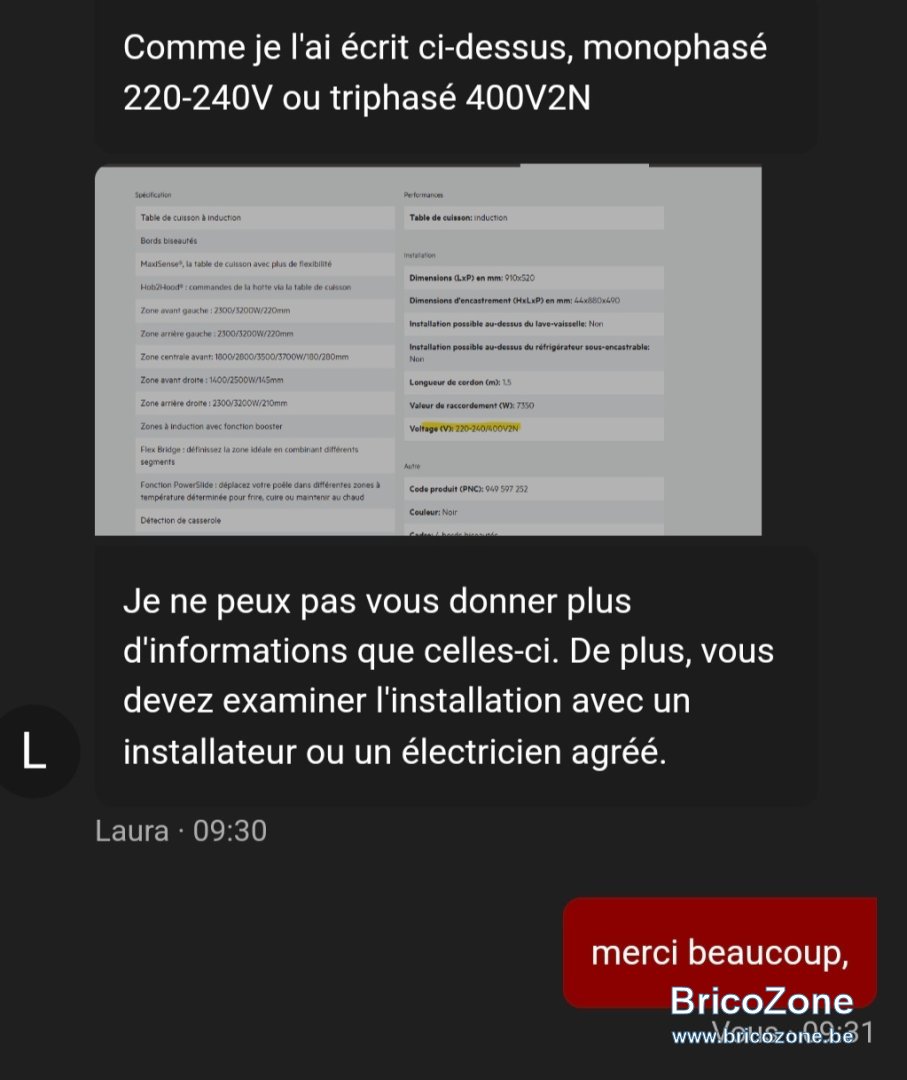

réponse...





je n'ai donc pas ma réponse

j'ai vu sur le forum des sujets qui traitent de ça mais je n'ai pas trouvé de réponse précise...

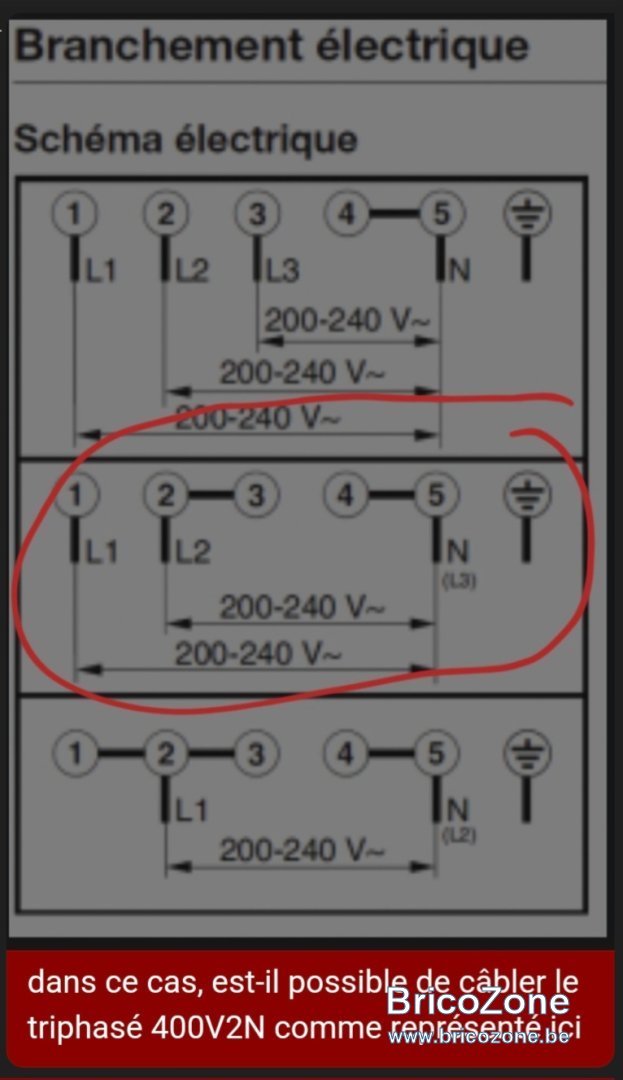

pouvez-vous me confirmer que le 400V2N mentionné je peux le raccorder en 3x230V SANS Neutre en suivant le principe du schéma du dessus??? (issu d'un autre appareil)

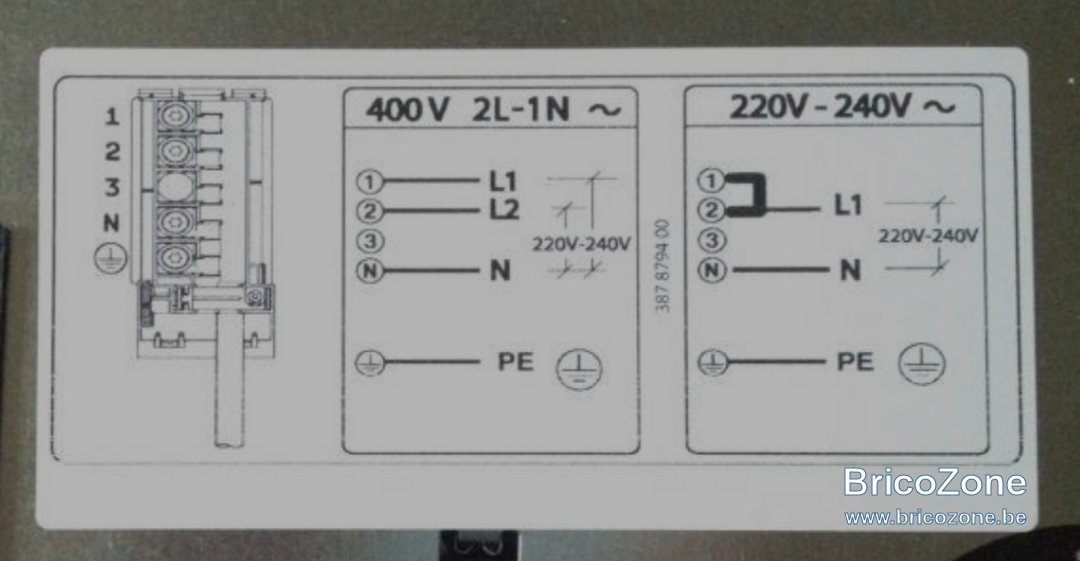

et au cas ou quelqu'un aurait le schéma de raccordement de cette plaque? généralement présent sous la plaque à côté du bornier de raccordement...

d'avance je vous remercie pour votre aide

Afficher le schéma de raccordement de la plaque désirée....

https://media3.bsh-group.com/Documents/9001703323_B.pdf

BG1000 a dit:

Afficher le schéma de raccordement de la plaque désirée....

https://media3.bsh-group.com/Documents/9001703323_B.pdf

Cliquez pour agrandir...

merci BG1000

mais il s'agit du schéma de la Siemens ça je pense...qui est bien annoncée comme pas compatible 3x230V...

ma question porte sur la AEG IKE95471FB

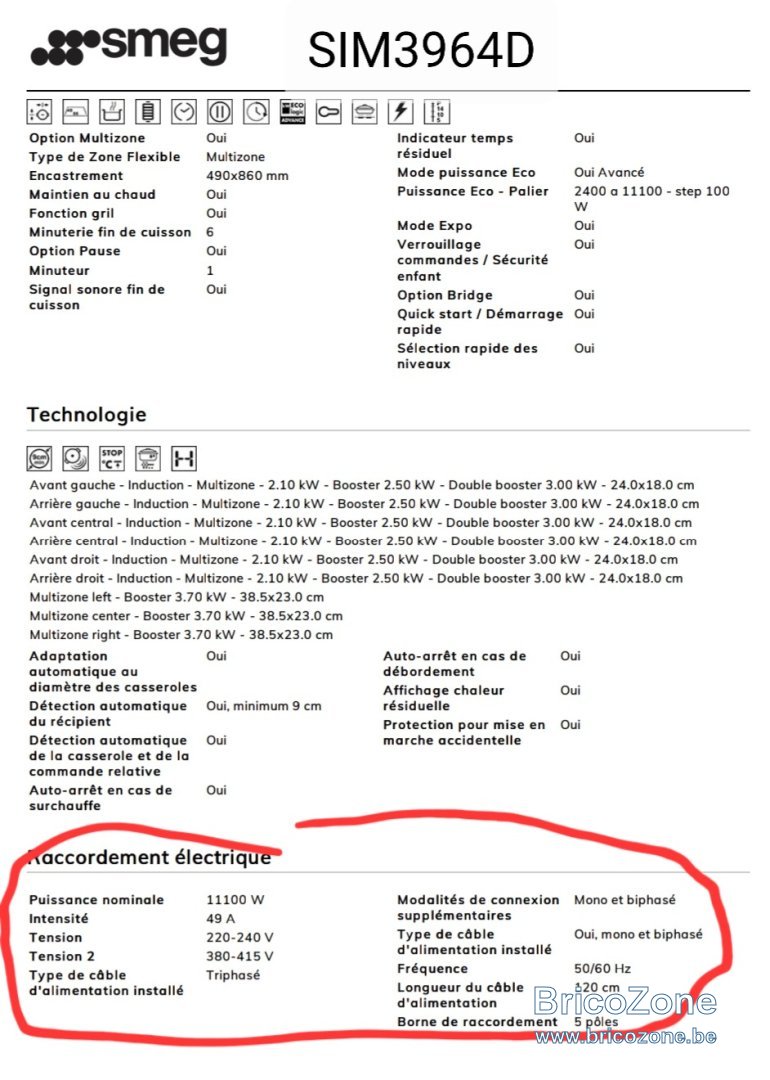

et tant que j'y suis, il y a celle-ci aussi chez Smeg la SIM3964D...mais même question...raccordable en 3x230V SANS N ???

voici ce qu'ils disent...



encore d'avance merci pour l'aide

J’ai googlé mais rien trouvé de pertinent pour AEG, apparemment ils préfèrent que l’on fasse appel à un pro.
SMEG devrait être compatible avec le branchement classique (L1,L2 et L3 sur le neutre)
Chez Vandenborre il y a plus de choix (ATAG, Inventium etc).

Attention quand même à la puissance disponible, 11kW c’est beaucoup.

merci Twautele

effectivement sur le net je ne trouve pas les schémas de raccordement de ces tables de cuissons là...

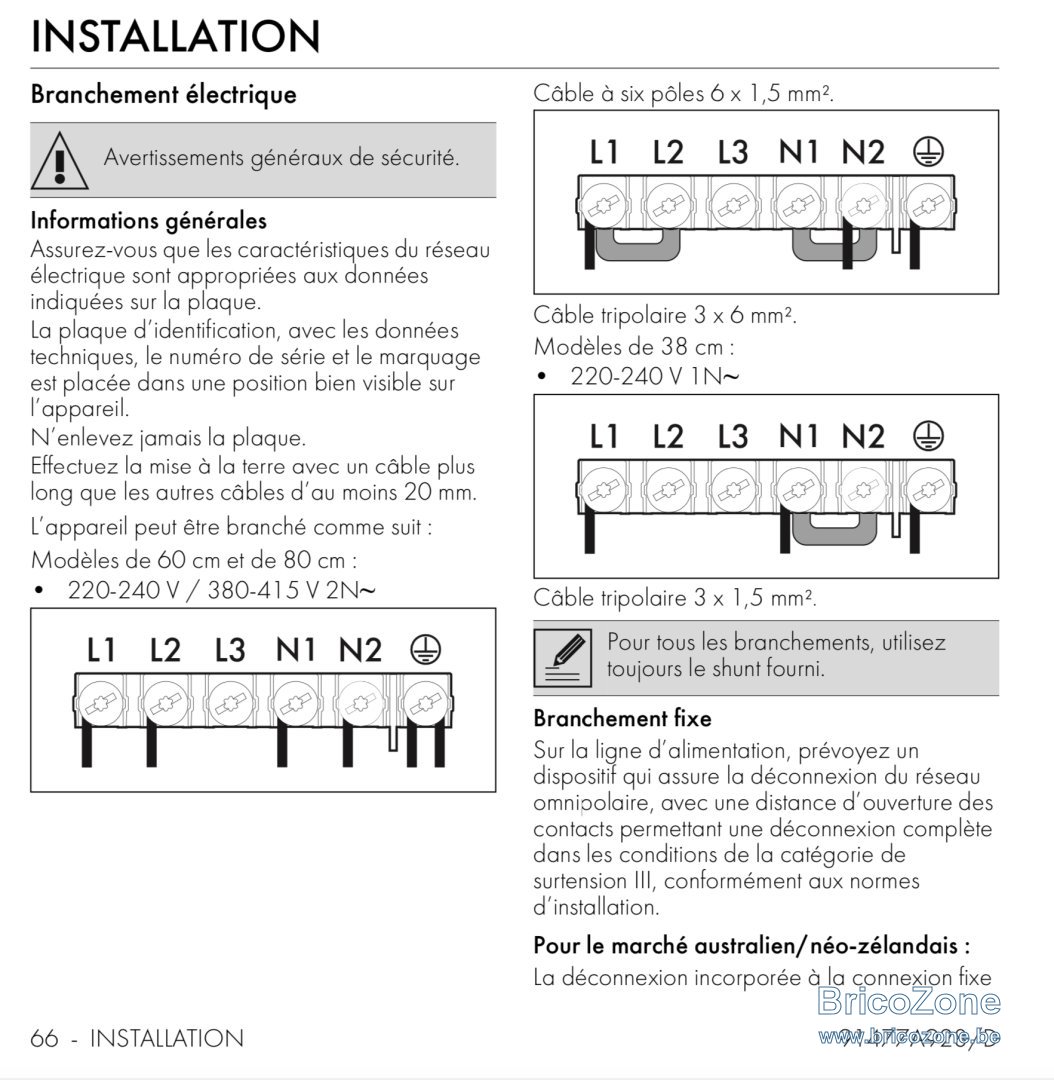

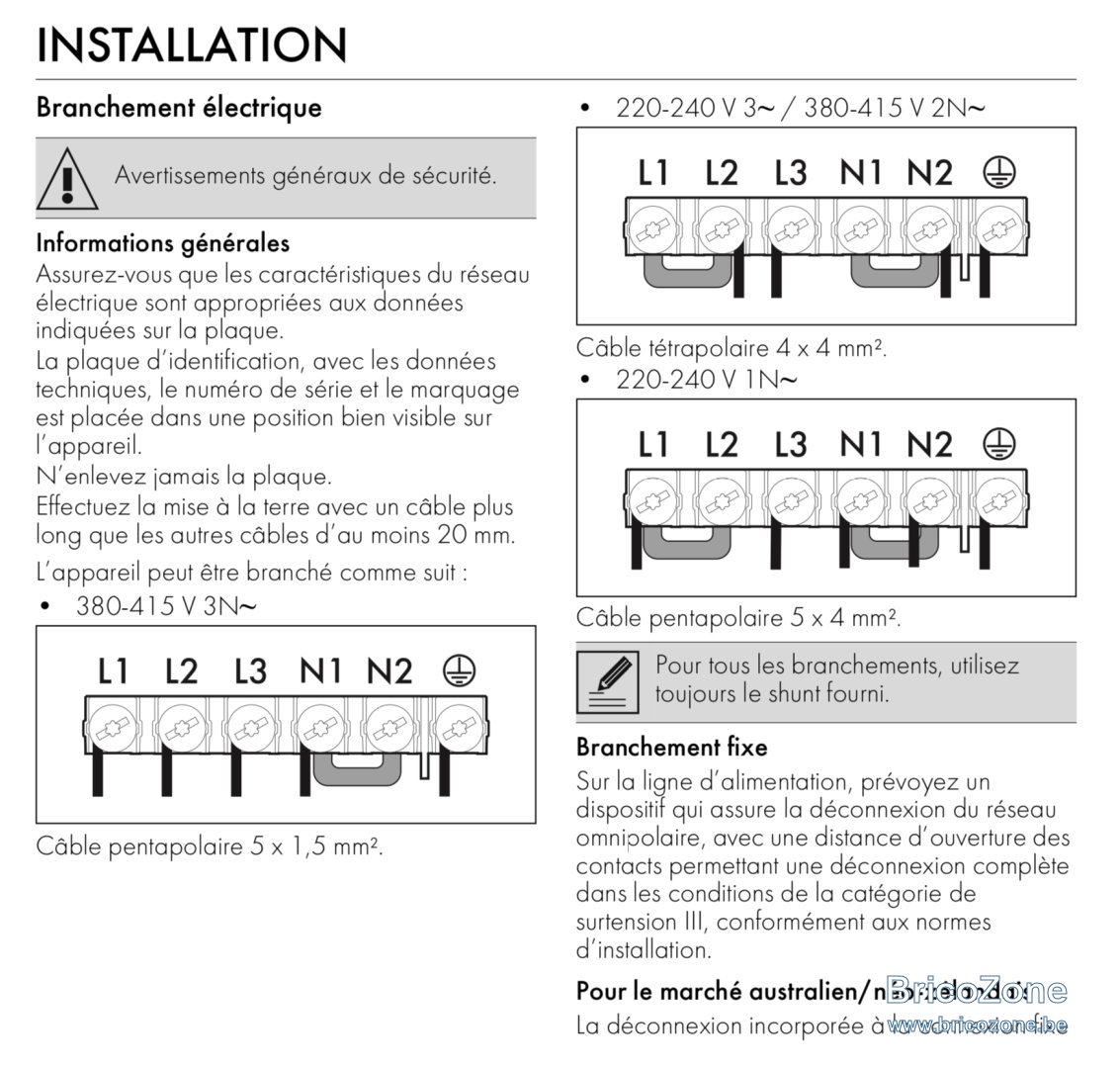

chez Atag c'est encore autre chose...et pas plus claire concernant le 3x230V

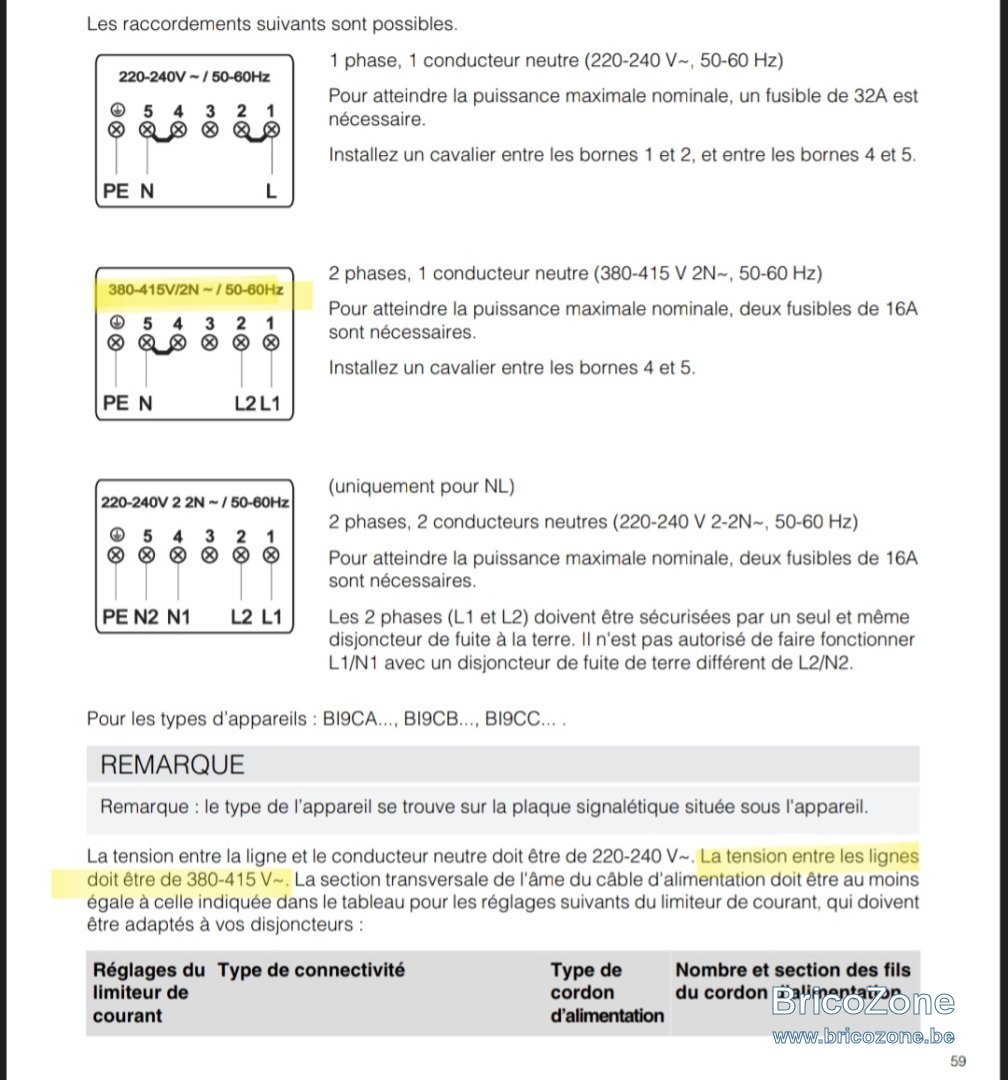

si, comme dis ici au-dessus, la tension entre les lignes doit être de 380-415V...alors le cablage 3x230V (comme ci-dessous) ou l'on remplace le N par la 3ieme phase ne fonctionne pas je suppose?!?




Vandenborre...le vendeur ne sait pas me répondre sur la compatibilité des produits qu'il vend en 3x230V...

je ne sais plus vers qui me tourner

salut ,

En tétra (donc 3 phases + neutre) la tension entre phases est bien de 400v , mais c'est entre neutre et phase qu'on connecte.

merci benoki

mais Atag dit bien qu'entre L1 et L2 il doit y avoir du 400...donc impossible à fournir avec du 3x230V...

En fait la taque ne se sert pas du 400v , c'est indicatif.

Au passage : https://www.parlement-wallonie.be/p...ique reste l'un,cette infime partie de marché.

La Belgique reste l'un des très rares pays à disposer encore de la majorité de son réseau en triphasé, comme une partie de la Norvège, Taïwan et les Philippines. Les constructeurs ne vont pas continuer à développer des équipements en triphasé pour cette infime partie de marché.

Ca pose problème en cas de mesure, de sonde ionisante, etc.

probablement d'où le fait que Bosch et Siemens précisent bien que pas possible avec du 3x230V SANS Neutre pour certaines plaques (dont les 90cm qui m'occupent)

mais pas de confirmation via schéma ou bornier des 2 plaques retenues


pour le réseau 230V en Belgique...je suis bien au courant ( sans jeu de mots) des problèmes et de la particularité Belge car je bosse chez un GRD

mais ça n'aide pas pour mon achat de plaque de cuisson

j'aurai voulu trouver le bon schéma pour chacune d'elle ou la confirmation de quelqu'un qui a déjà pu faire ce type de raccordement avec ce type de plaque xxl...

je garde espoir !
