Abri de jardin madriers emboités vs madriers vissés

abzalon · 27 Mars 2022

Bonjour,
Suite à la tempête Eunice, mon abri de jardin n'est plus... Le toit s'est envolé malgré les cables anti-tempête.
Du coup, je compte le remplacer. Avec mon budget, je peux acheter un abri du même type traité d'usine, avec madriers emboités. Personnellement, j'étais pas trop satisfait de ce procédé, l'abri "bougeant " de trop, pas très solide non plus, des emboitements se cassent avec le bois qui sèche.

Je peux aussi acheter un abri non traité en madriers à visser sur poteaux. Chaque madrier est vissé sur les poteaux de coins. C'est probablement plus solide mais lorsque le bois va vivre, se dilater, etc... n'y a-t-il pas un risque que les planches se fissurent ou que les vis cassent? A votre avis qu'est-ce que ça vaut?

Pour vous quelle est le meilleur montage entre les deux?

PS: Si quelqu'un d'entre vous connais le budget d'un abri en dur, n'hésitez pas à me le communiquer, on ne sait jamais...

Merci

intègre · 27 Mars 2022

Allez voir chez Broers, route de Hannut. Mon chalet à 25 ans, en madriers de 35 mm, emboités, en pin autoclavé, il est toujours impeccable et n'a jamais bougé sous aucune des tempêtes qu'on a eues depuis 1997.
Mais surtout évitez les GSB qui vendent des trucs trop légers et fabriqués à la 6/4/2 dans des pays lointains avec du bois trop fin, non traité, dont on ne connaît pas l'origine. Evitez aussi les constructions vis et bois qui risquent de se craquer car le bois vit, bouge et se dilate (chaud, froid, humide, sec, été ,hiver) et le métal ne se dilate pas dut tout de la même manière.

abzalon · 28 Mars 2022

Donc vous me conseillez d'éviter l'assemblage vissé... ça me semblait aussi bizarre même si tous les abris que j'ai connus qui ont tenus plus de 20 ans étaient vissé/cloué...
Pour ce qui est de Broers, je suis déjà allé voir avant l'achat de mon ancien abri de jardin. Rien qui ne corresponde à ce que je veux, du moins dans un budget raisonnable. Mon abri était en 28mm certes, mais autoclavé et honnêtement j'en étais satisfait. Mais quand même le kit anti tempête cède au vent, c'est que rien n'aurai pu empêcher cela, chalet Broers ou pas. C'est pour cela aussi que je regarde aussi pour un abri en blocs. Je suis fort exposé au vent.

RobBZ · 28 Mars 2022

Alors un abri en dur en autoconstruction. C'est long mais au moins pas de soucis ensuite. Toiture plate à ancrer dans le chainage béton de l'abri

Pensez aux châssis pvc des grandes surfaces de bricolage de nos voisins (France/Allemagne). Ou alors de la récup. Pour pas très cher vous aurez un chalet isolé indestructible. Mais prévoyez 2ans de travaux seul le weekend....

intègre · 28 Mars 2022

Mon chalet à aussi subi les mêmes tempêtes, notamment celles de l'an 2000,

et il a bien résisté. J'habite sur les hauteur dans le Condroz namurois et les vents forts sont très courants.
Maintenant à vous de savoir si vous voulez acheter un prix ou un abri esthétique de qualité !

A.L. · 28 Mars 2022

On peut aussi se lancer dans la construction d'un abri ossature bois.
Si on a le matériel de base (circulaire, radiale, visseuse , ... ) en une ou deux semaines c'est possible.
Maintenant, vu le prix actuel du bois et des panneaux OSB, voir si ce ne serait pas moins cher en blocs.

intègre · 28 Mars 2022

Je ne mettrais pas de l'OSB, qui n'aime pas l'eau, pour un abri de jardin.

Dimm · 29 Mars 2022

Quelle type d assemblage choisir si on part sur du bois ? ( 4 poteaux, 6 chevron pour le toit. De préférence tout sur le même niveau pour le toit. Tout est en 63*165 de section, 3m x 3m)

A.L. · 29 Mars 2022

intègre a dit:
Je ne mettrais pas de l'OSB, qui n'aime pas l'eau, pour un abri de jardin.

L'OSB est largement utilisé en ossature bois.
Il n'est pas question de l'exposer à l'eau. L'OSB sert pour le contreventement des parois.

chuferlu · 29 Mars 2022

Si ce n'est que le toit qui s'est envolé, c'est qu'il y avait un stuut ,qui risque de se reproduire.
Trop de prise au vent, pourquoi ?
Je ne connais pas les kits anti-tempete, de quoi était il constitué et qu'est ce qui n'a pas fonctionné ?

Une erreur commune , cest de visser en tête des piquets dans le sens des fibres.
Ça tient un peu quelques années.
Il faut un rebord dans le piquet pour poser la poutre, la visser latéralement et idéalement la ceinturer. Voire un sabot.
Si la structure, piquets et poutres ,est encastrée correctement, s'il n'y a pas d'auvent énorme, surtout face au vents dominants, de porte ouverte , le toit aurait du tenir ou tout l'abri aurait été soufflé ou endommagé .

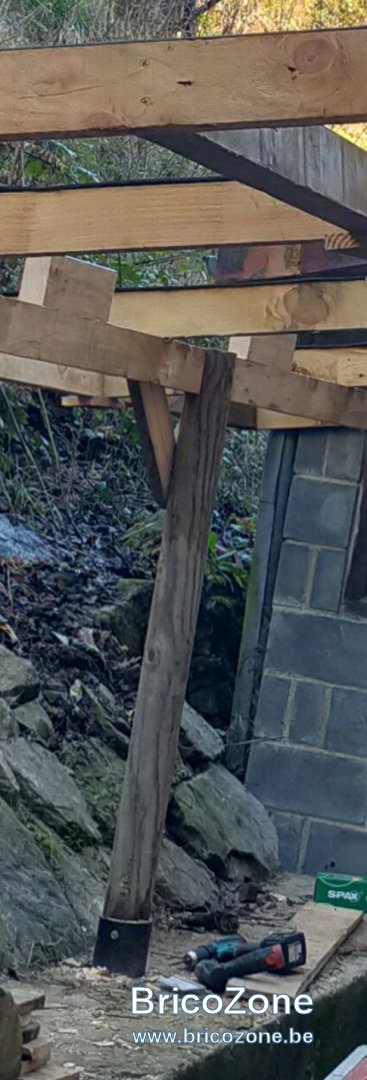

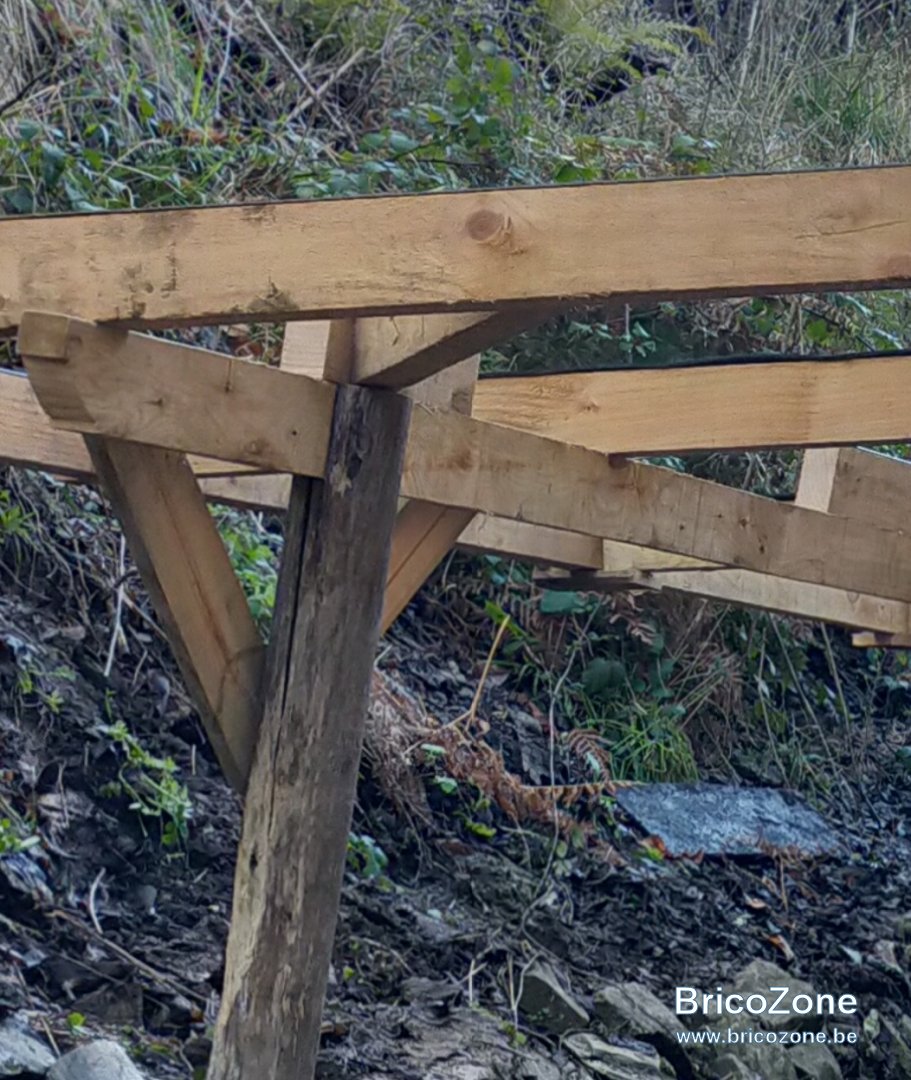

Edit, une photo vaut mieux que les explications,mais sur le smartphone je n'ai que ça pour illustrer.
Comme c'était juste un auvent ,sans cloisons,ceinturer aurait été moche, j'ai juste fait cet encastrement dans le piquet, au braquet et ciseau, puis une vis en diagonale de 220mm et deux latérales de 80. Plus du ms de quiasa et ce triangle ( pas terminé au second)



A.L. · 29 Mars 2022

A.L. a dit:
L'OSB est largement utilisé en ossature bois.
Il n'est pas question de l'exposer à l'eau. L'OSB sert pour le contreventement des parois.

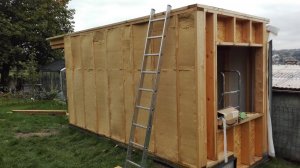

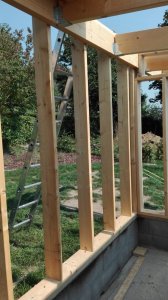

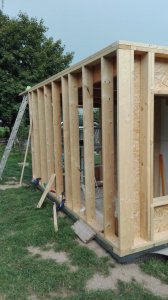

Je me cite et pour illustrer mon propos :

intègre · 29 Mars 2022

OK, pour l'OSB en ossature bois, mais un chalet de jardin est en général moins sophistiqué qu'une ossature bois comme celle de la photo.
Et on se situe ici dans une gamme de prix largement supérieure.
Le gars qui a initié cette rubrique cherche apparemment un truc pas cher.

A.L. · 29 Mars 2022

intègre a dit:
OK, pour l'OSB en ossature bois, mais un chalet de jardin est en général moins sophistiqué qu'une ossature bois comme celle de la photo.
Et on se situe ici dans une gamme de prix largement supérieure.
Le gars qui a initié cette rubrique cherche apparemment un truc pas cher.

Oui.
J'ai fait un truc plus proche de la maisonnette que du simple abri.

Mais, il y a moyen de simplifier l'ossature.
Partir sur des sections de bois moindres, moins de surface, moins de hauteur, ….
C'était juste pour montrer qu'on peut faire autre chose que du préfab. de GSB ou du bloc de béton.

abzalon · 30 Mars 2022

intègre a dit:
OK, pour l'OSB en ossature bois, mais un chalet de jardin est en général moins sophistiqué qu'une ossature bois comme celle de la photo.
Et on se situe ici dans une gamme de prix largement supérieure.
Le gars qui a initié cette rubrique cherche apparemment un truc pas cher.

Disons que je cherche un truc qui rentrera dans le budget qui correspond à ce que j'ai retouché de l'assurance. Mon abri doit faire +/- 20m2 et mon état de santé actuel ne me permet pas de me lancer dans de l'autoconstruction.

abzalon · 30 Mars 2022

chuferlu a dit:
Si ce n'est que le toit qui s'est envolé, c'est qu'il y avait un stuut ,qui risque de se reproduire.
Trop de prise au vent, pourquoi ?
Je ne connais pas les kits anti-tempete, de quoi était il constitué et qu'est ce qui n'a pas fonctionné ?

Une erreur commune , cest de visser en tête des piquets dans le sens des fibres.
Ça tient un peu quelques années.
Il faut un rebord dans le piquet pour poser la poutre, la visser latéralement et idéalement la ceinturer. Voire un sabot.
Si la structure, piquets et poutres ,est encastrée correctement, s'il n'y a pas d'auvent énorme, surtout face au vents dominants, de porte ouverte , le toit aurait du tenir ou tout l'abri aurait été soufflé ou endommagé .

Edit, une photo vaut mieux que les explications,mais sur le smartphone je n'ai que ça pour illustrer.
Comme c'était juste un auvent ,sans cloisons,ceinturer aurait été moche, j'ai juste fait cet encastrement dans le piquet, au braquet et ciseau, puis une vis en diagonale de 220mm et deux latérales de 80. Plus du ms de quiasa et ce triangle ( pas terminé au second)

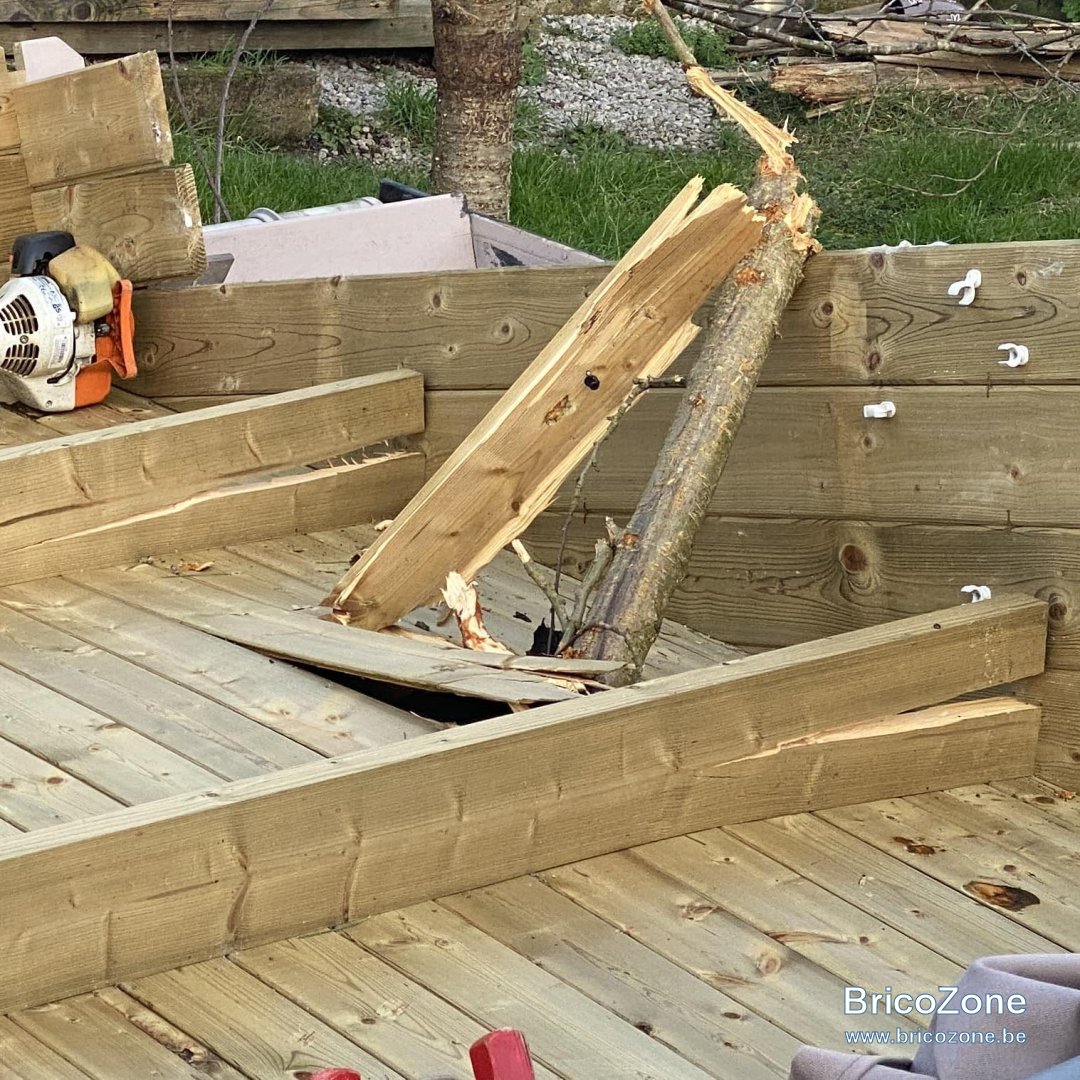

Voir la pièce jointe 113481

Voir la pièce jointe 113482

C'est la deuxième fois que le toit de mon abri prend le vent. La première, il s'était juste soulevé, mais retenu par les câbles anti-tempête, il est retombé sur l'abri. J'ai juste eu à le replacer correctement sur les madriers. Cette fois, les câbles ont aussi résisté mais ce sont les poutres de toiture qui ont cédé la où j'avais ancré mes câbles. Pour moi, c'est essentiellement l'auvent (+/- 70cm) qui est la cause.

chuferlu · 30 Mars 2022

L'auvent c'est certainement ce qui a fait le plus de pression.
Les vis en tête des poutres n' ont pas tenu.
C'est ce que je tentais d'expliquer, les vis tiennent bien transversalement aux fibres du bois, pas dans leur sens.
On s'en rend compte en démontant des anciennes structures au pied de biche.
Les 2 vis de 80 que j'ai placées tête bêche sur ces poteaux vont tenir plus que celle de 220 qui sert plus a plaquer la poutre a la colle.
Et les triangles vont empêcher l'effet de resonnance entre les rafales et les futurs cisaillements.
Si ça ne se voit pas ( c'est juste une toiture), je ceinture du poteau a la poutre avec des rubans d'aluminium de récup ( les finitions de fenêtres), un peu comme les cables du kit, mais a chaque montant.

Ensuite ,les solutions sont nombreuses.

Une idée : Si tu tiens a l'auvent, pourquoi ne pas le désolidariser de la structure ? Au pire il n'y a que lui qui s'envole ?

Et, ou, placer des renforts en diagonales de chaque côté , du bas de l'auvent au plus près de la base de l'abri afin de deplacer l'effet de levier sur les attaches de la toiture vers le bas du montant ?
Bonne réflexion

intègre · 30 Mars 2022

C'est pour les raisons qu'explique Chuferlu, que je n'aime pas les vis dans le montage d'un abri de jardin.
Le mien, qui a tenu le coup depuis 25 ans n'a vraiment qu'un strict minimum de vis de fixation.
Quasi tout est fait et tenu par emboîtement.
Et l'auvent est à l'est, car les vents les plus violents viennent en général de l'ouest (mer du Nord).
Si ces vents prennent sous l'auvent, ils sont capables de tout arracher.
Comme l'écrit Chuferlu, désolidarisez l'auvent si il est du côté des grands vents.

abzalon · 30 Mars 2022

chuferlu a dit:
L'auvent c'est certainement ce qui a fait le plus de pression.
Les vis en tête des poutres n' ont pas tenu.
C'est ce que je tentais d'expliquer, les vis tiennent bien transversalement aux fibres du bois, pas dans leur sens.
On s'en rend compte en démontant des anciennes structures au pied de biche.
Les 2 vis de 80 que j'ai placées tête bêche sur ces poteaux vont tenir plus que celle de 220 qui sert plus a plaquer la poutre a la colle.
Et les triangles vont empêcher l'effet de resonnance entre les rafales et les futurs cisaillements.
Si ça ne se voit pas ( c'est juste une toiture), je ceinture du poteau a la poutre avec des rubans d'aluminium de récup ( les finitions de fenêtres), un peu comme les cables du kit, mais a chaque montant.

Ensuite ,les solutions sont nombreuses.

Une idée : Si tu tiens a l'auvent, pourquoi ne pas le désolidariser de la structure ? Au pire il n'y a que lui qui s'envole ?

Et, ou, placer des renforts en diagonales de chaque côté , du bas de l'auvent au plus près de la base de l'abri afin de deplacer l'effet de levier sur les attaches de la toiture vers le bas du montant ?
Bonne réflexion

Je pense que je vais prendre un abri sans auvent, ça limitera la prise au vent. Après c'est un vrai dilemme... Il n'y a pas l'air d'avoir de bonne solution en bois. Vissé, ça ne laisse pas vivre le bois; non vissé, le risque que le toit s'envole encore est grand. Il n'y a rien à faire, pour moi, lors de vent important (tempêtes) le toit doit être en connexion solide avec la dalle. Avec la violence de cette tempête, si mon toit avait été aussi vissés aux murs, c'est tout l'abri qui se serait retourné. Il faut vraiment que le toit soit lié d'une manière ou d'une autre au sol et pas juste avec 4 sables et 4 vis.

chuferlu · 30 Mars 2022

Tous les,ans, nous supportons des vents de plus de 100 km/h, jusqua 140 , des chataigners, cerisiers de 50 cm de diamètre sesint déracinés, cassés...
Il y a des abris dans les patures, il y a des auvents, et ça tient.
Les prefabriques, s'ils ne sont pas renforcés, ne tiennent évidemment pas.
Il faut une reflexion prealable.
Comme dit @intègre , un auvent oui, mais pas face au vents dominants,a l'ouest dans son cas. Sud/ sudouest dans le mien.
Une seule vis ou clou par largeur de planche, au lieu de 2 qui empêchent la dilatation, laisser du jeu entre les planches....et ça tient.
Bien ancrer au sol, puis ramener toutes les tensions possible vers ces ancrages....
Desoladiraser l'auvent, le faire rabatable....

intègre · 30 Mars 2022

Mon chalet (venant de chez Broers) n'est pas fixé au sol, simplement posé sur la dalle en béton, mais en bon pin autoclavé de 35 mm, de 400 x 400 cm de surface toit à 2 pentes le tout monté quasi sans vis, mais par emboîtement, il n'a pas bougé, ni pendant les tempêtes destructrices de 1999 et 2000, ni durant les tempêtes plus récentes toutes aussi fortes. Son propre poids a fait qu'il n'a subi aucun dommage. Et il a un auvent de 50 cm à l'est.
Mais pas d'ouvertures du côté des vents dominants. Les seules ouvertures, double porte sans fenêtre, et petite fenêtre sont à l'est, d'où viennent des vents moins agressifs en général.
