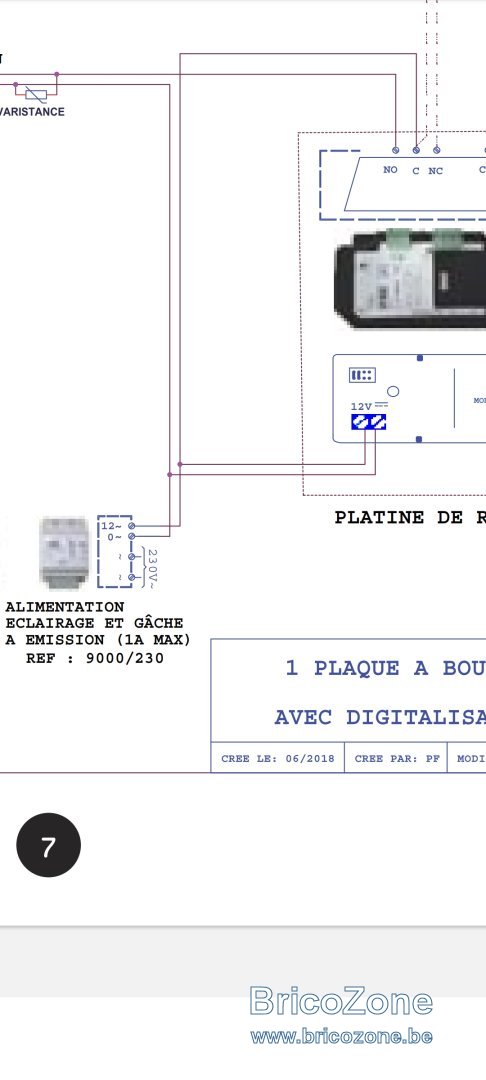

Bonjour, Je suis en train de raccorder un parlophone urmet et je constate sur le schéma de raccordement qu'il y a un pontage a faire du 12V AC du transfo dans le tableau vers le module boutons poussoir a rue ou il y a deux borniers reliés . Or ils sont indiqués en DC. Est-ce bien normal d'injecter de l'AC sur du DC ? d'avance merci.

Dans le cadre de la connection d'un parlophone URMET



BG1000

• 25 Mai 2024

• #2

Le 12V bleu à droite indique courant continu ou courant redressé
Donc le schéma n'est pas bon.

Possibilité une alim AC via un contact sec pour la gâche électrique, une alim 12V DC pour l'électronique Le tout à vérifier



courju

• 25 Mai 2024

• #3

Le modèle est le KA83/106. C'est le schéma du fabricant. C'est étrange.



armagnac

• 25 Mai 2024

• #4

AC/DC mon groupe préféré



J

Jagof

• 25 Mai 2024

• #5

Sur le schéma constructeur il n'y a que du DC . Uniquement des alimentations . Votre transformateur (AC) n'a rien a faire la .



BG1000

• 25 Mai 2024

• #6

Il est difficile de se rendre compte seulement avec un extrait très partiel.
Merci de mettre un lien vers le schéma complet.



courju

• 25 Mai 2024

• #7

https://www.urmet.fr/kit-audio-1-rangee-de-touches-ka83-106.html



courju

• 25 Mai 2024

• #8

Clicker sur document puis sur notice, vous verrez que c est bien de l AC sur du DC



BG1000

• 25 Mai 2024

• #9

sans doute pour le module boutons éclairage ?
https://www.urmet.fr/schemalibrary/product/download/doc_ref/TV6229/



J

Jagof

• 25 Mai 2024

• #10

J'ai bien regarder les document il n'y a que du DC . Le seul AC c'est le 230v et il est toujours converti en DC .



courju

• 25 Mai 2024

• #11

Merci . Mais a côté du 0 et du 12 du transfo ,l y a le symbole de la sinusoïde ,sur la partie bouton poussoir a rue on a du DC ( une ligne et une ligne en pointillé)



Da05

• 25 Mai 2024

• #12

Pour l’alimentation de la gâche électrique de la porte, il faut pas du 230?



BG1000

• 25 Mai 2024

• #13

Que dit l'inspection du module à bouton?
Si on déconnecte ces deux fils au bornier bleu DC cela fonctionne t'il encore?
Sur le module boutons quelles sont les inscriptions sur le bornier?

C'est manifestement une commande double soit une gâche, ou une ventouse.
Avec deux ou trois alimentations...

Une pour l'électronique, une pour l'éclairage + gâche, une pour la ventouse...



courju

• 25 Mai 2024

• #14

Merci mai tout est clair sur le schéma .tout y est indiqué : la gâche et d autres options pas utilisées. Mais le point d ombre c est le pontage mentionné. Pour moi ,il y a risque d endommager la platine a rue. Je vais recontacter le fabricant.
