commander une gâche AC ou DC?

courju

courju

  • #1
Bonjour, J'ai dans mon schéma de parlophone deux modèle de gâches, alimentées soit en AC ou en DC. C'est du matériel français ( urmet) . Je ne sais pas si les gâches sont les mêmes ici.

Je voulais savoir si qqun connaitrait la différence entre une gâche à rupture ( alimentée en DC) et une gâche à émission ( alimentée en AC) ? J'aimerais alimenter ma gâche de porte d'entrée

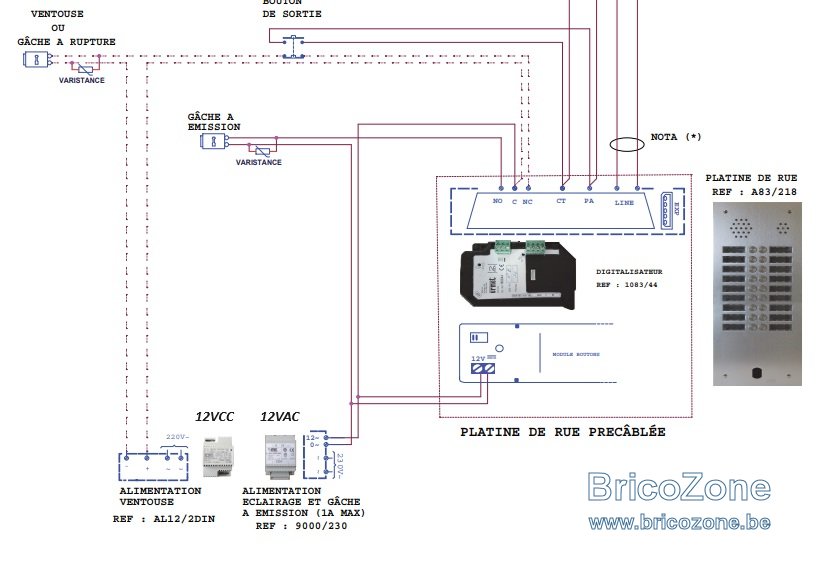

type de gaches.jpg
de la bonne façon. On voit sur le schéma que l'alimentation 12VAC va sur du DC, cela reste un mystère et pas de réponde du fabricant à ce sujet. j'attends.

  • #2
Je ne sais pas quel type de gâche se trouve dans la porte.

  • #4
courju a dit:
différence entre une gâche à rupture ( alimentée en DC) et une gâche à émission ( alimentée en AC) ?
Cliquez pour agrandir...
La gâche à rupture est toujours alimentée (la raison du courant continu, DC) qui s'ouvre en cas de coupure du circuit.
La gâche à émission n'est alimentée que lors de l'envoi du courant AC (de là son ronflement à l'ouverture).
Dans le schéma d'Urmet, il est question de courant AC donc alternatif pour une gâche à émission.

  • #5
Vous pouvez placer une gâche à rupture ou à émission, c'est pour cela que le DC est en pointillé
Si vous placez une gâche à rupture ou une électro aimant, vous devez alimenter en DC et suivre le schéma en pointillé

Si vous avez déjà votre gâche, il faut savoir de quel type elle est et réaliser le bon câblage

  • #6
Que signifient les termes "à rupture" et "à émission" ?
L’un des plus grands défis auxquels notre secteur est constamment confronté est la recherche d’un équilibre entre vérrouillage à émission ou à rupture. Comment assurer la sécurité des occupants en cas d’urgence sans compromettre la sécurité d’un bâtiment ? Ce conflit se manifeste fréquemment dans les discussions sur les produits à émission et à rupture. Il est important pour les installateurs de comprendre où chaque type de produit est le plus approprié.

Lorsque vous cherchez à acheter du nouveau matériel ou à remplacer des produits plus anciens dans un bâtiment, vous vous demandez peut-être quelle est la différence entre les gâches à émission ou à rupture. Voici tout ce que vous devez savoir pour protéger votre installation.

  • Les produits à rupture se déverrouillent lorsque le courant est coupé. Le courant est rétabli afin de verrouiller la porte et d’empêcher l’accès.
  • Les produits à émission sont verrouillés lorsque le courant est coupé. Le courant est appliqué pour déverrouiller la porte et permettre l’accès.
Il faut donc bien choisir le type que vous voulez

  • #7
Merci. Je déduis que j'ai une gâche à alimenter en AC car le menuisier m'a parlé en option d'une gâche électro aimant, que je n'ai pas prise.

BG1000 a mis en lien mon premier post. sur l'image en attache , on voit un pontage du transfo AC vers un bornier indiqué en DC. Ca me turlupine , je n'ose pas faire ce branchement. Est-ce qu'on voit bien la même chose?

  • #8
non pas du DC sur de l'AC.
tu DOIS respecter le schéma du fournisseur et les bornes prévues.
pour une gâche à émission AC alors.
rien ne t'empêche d'essayer brièvement ta gâche sur ton transfo en direct, quelques secondes.
ton bouton poussoir vient simplement s'intercaler dans ce simple circuit pour ouvrir ce simple circuit.
sinon ta gâche serait alimentée en permanence ...(comme ton essai sur le transfo).

Dernière édition:
  • #9
c'est ce que je vois sur le schéma du fournisseur. il y a un pontage vers la platine

  • #11
Alimenter une bobine AC en DC c'est risquer, l'impédance de cette bobine en DC sera très basse donc courant important et bobine brulée.

  • #12
mais il n'y a pas de pontage entre DC et AC (???)
juste respecter le schéma et les bornes prévues.
c'est tout.

  • #13
narval a dit:
Alimenter une bobine AC en DC c'est risquer, l'impédance de cette bobine en DC sera très basse donc courant important et bobine brulée.
Cliquez pour agrandir...

où est-il question d'alimenter une bobine AC en DC svp ?

  • #14
Bonjour, J'ai dans mon schéma de parlophone deux modèle de gâches, alimentées soit en AC ou en DC. C'est du matériel français ( urmet) . Je ne sais pas si les gâches sont les mêmes ici.

  • #15
narval a dit:
Bonjour, J'ai dans mon schéma de parlophone deux modèle de gâches, alimentées soit en AC ou en DC. C'est du matériel français ( urmet) . Je ne sais pas si les gâches sont les mêmes ici.
Cliquez pour agrandir...

oui.

c'est une bobine : soit AC, soit DC, soit acceptant les 2.
ce sera spécifié sur la boîte ou la notice de la gâche.
ainsi que la plage du Voltage acceptable.

Dernière édition:
  • #16
La difficulté est que notre ami ne connais pas les caractéristiques de la gâche.
Un essai en DC (quelques secondes) pour voir si elle réagis, si elle ne bouge pas en DC tester en AC avec la tension nominale.

  • #17
non, ce n'est pas un test valable.
une bobine DC peut très bien réagir à un Voltage AC.
uniquement se référer à la documentation du fabricant.

  • #18
Je me pose une question, avec une gâche à rupture que ce passe-t'il si l'alimentation du dispositif disparait.
Journée porte ouverte ?

La difficulté est que notre ami ne connais pas les caractéristiques de la gâche.

  • #19
oui.
la porte peut être ouverte.

en général une alimentation de secours est prévue si c'est nécessaire pour la sécurité.

  • #20
Jamais je n'utiliserai ce système qui dépend d'une alimentation aléatoire, pour moi pas de système à rupture :tired_face:
