Ancien double allumage Niko

Bonjour à tous, hier j’ai essayé de changer un interrupteur qui ne fonctionnait plus chez ma fille. Il s’agit d’un ancien interrupteur Niko double allumage qui avait une entrée et une sortie pour chaque interrupteur donc 4 fils en tout. Les nouveaux interrupteurs double allumage de Niko sont différents. Il n’y a qu’une seule entrée et ensuite une sortie pour chacun des interrupteurs. J’ai donc mis les deux phases ensemble sur la borne L et cela a provoqué court-circuit. Après vérification, le branchement est en 2 × 230 sans neutre, apparemment c’est assez fréquent au centre d’Uccle. je suis allé dans un magasin d’électricité et ils m’ont proposé un double va-et-vient comme solution de remplacement (a utiliser comme simple interrupteur bien entendu pas comme ça et vient). Je me pose toutefois la question suivante, si au lieu de mettre les deux fils de phase dans la borne L, j’inverse les fils d’un des deux interrupteurs et que je connecte dans la borne L un fil de phase (A) et un retour lampe (B’) et dans les bornes de sortie, à gauche l’autre retour Lampe (A') et à droite l’autre phase (B). Pensez-vous que ça pourrait fonctionner ?

Pourquoi ne pas isoler un des feux fils de phase et n'en utiliser qu'un pour alimenter le L ?

Apparemment, vous avez deux circuits qui arrivent dans le même blochet ?

Car je crains qu’il n’y ait aucune différence de potentiel entre cette phase et le fil qui arrive à la lampe et qui est actuellement connecté avec la phase qu’on isolerait lorsqu’on ferme le circuit.

hello,

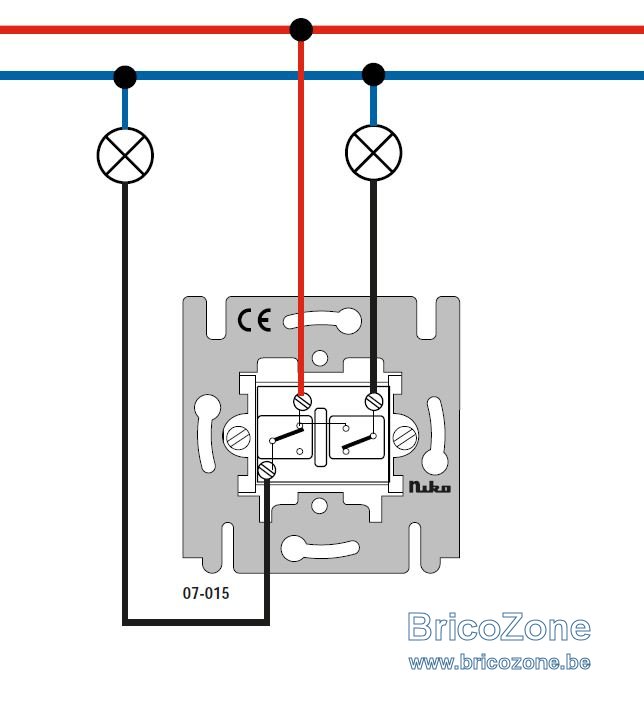

vous etes sur que avant c'etais un double allumage ? (schema 5)
ceci :

Photos de l'ancien interrupteur?
Photos du blochet ?

Sam Dafino a dit:

Car je crains qu’il n’y ait aucune différence de potentiel entre cette phase et le fil qui arrive à la lampe et qui est actuellement connecté avec la phase qu’on isolerait lorsqu’on ferme le circuit.

Cliquez pour agrandir...

Vous ne semblez pas avoir de neutre dans ce blochet. Si c'est le cas, il peut aller directement à la lampe. Sur des interrupteurs unipolaire, seule la phase est branchée dans l'interrupteur.

hql161 a dit:

hello,

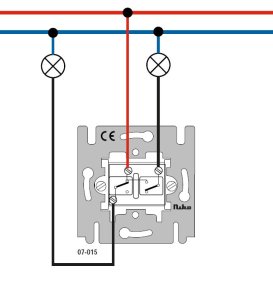

vous etes sur que avant c'etais un double allumage ? (schema 5)
ceci :
Voir la pièce jointe 154131
Photos de l'ancien interrupteur?
Photos du blochet ?

Cliquez pour agrandir...

L’interrupteur existant à deux manettes chacune commandant une lampe différente (salle à manger pour l’un et salon pour l’autre). Il y a deux bornes sur le bas par où arrivent les alimentations et deux bornes sur le haut pour les retours lampe. Le schéma 5 actuel de Niko n’a qu’une borne L.
