Aide sur câblage 3x230v avec parafoudre

  • #1
Bonjour à tous et déjà merci à ceux qui prendront le temps de me lire et même de répondre :)

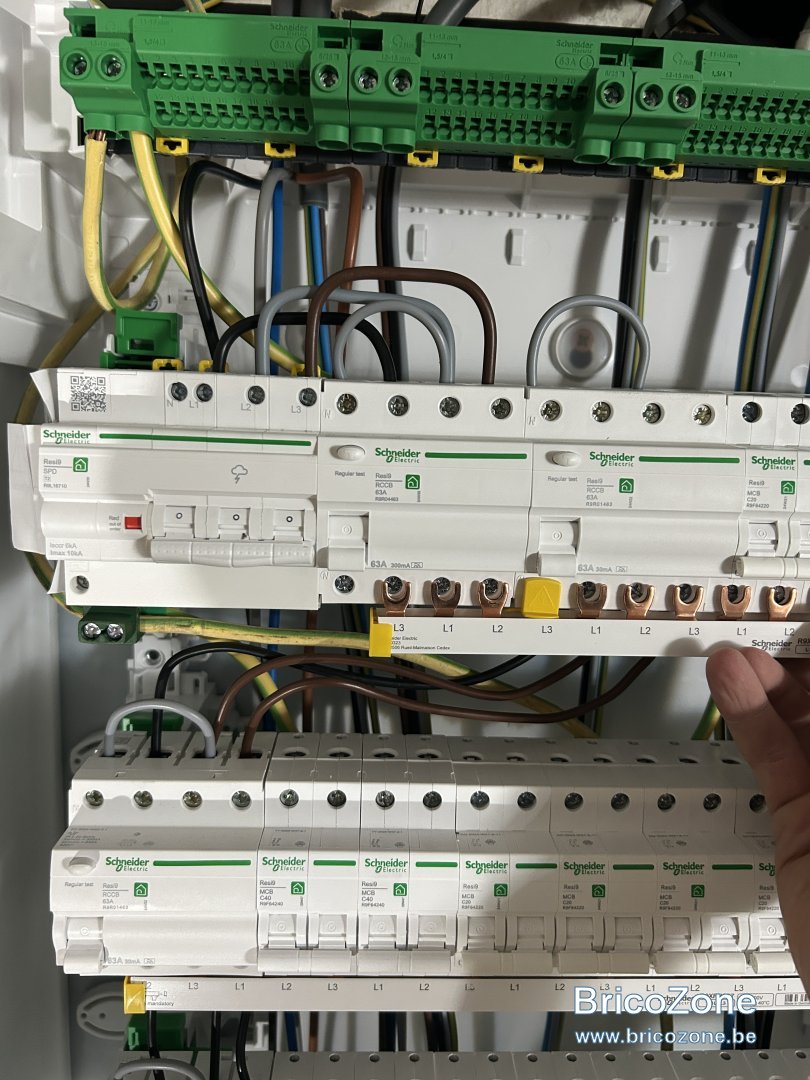

Pourriez-vous jetez un oeil au câblage de mon tableau et me confirmer que je suis dans le bon ? Et si pas, m'expliquer pourquoi ?

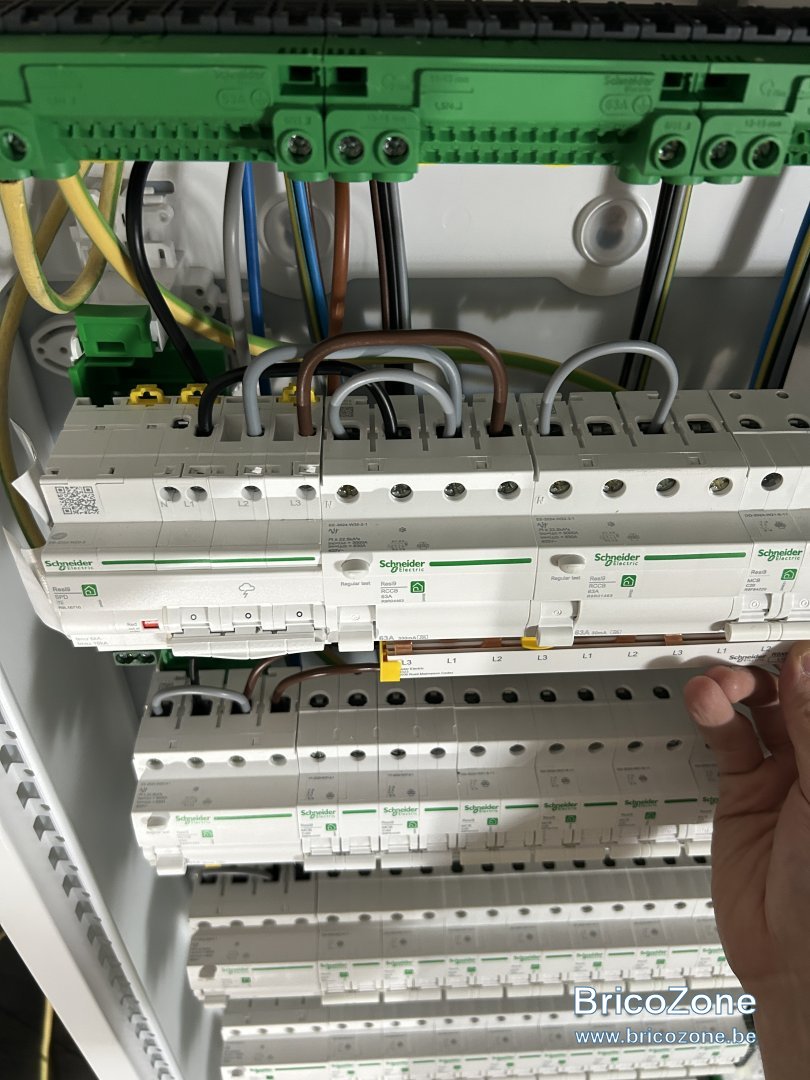

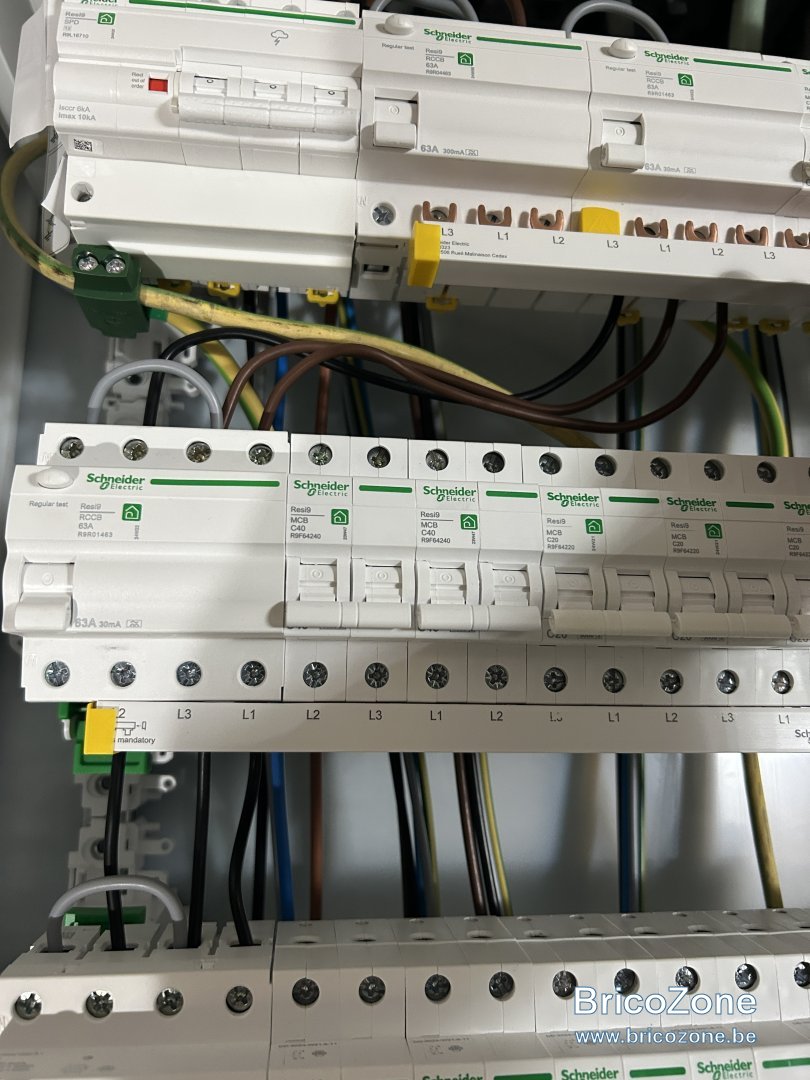

Sur les photos, le câblage n'est pas final, c'est juste une simulation pour pouvoir poser des questions.

Je suis en 3x230v et voici mes questions :

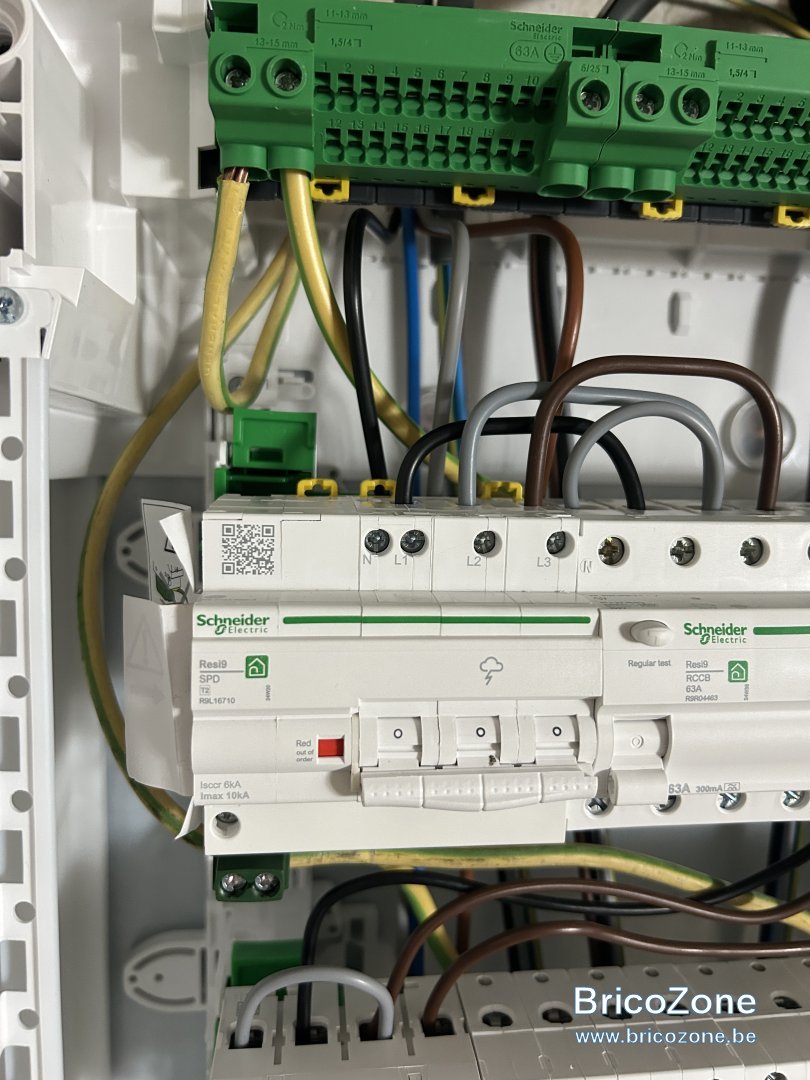

1) Le câble du compteur doit-il bien arriver sur le DIFF 300mA ? Et non pas sur le parafoudre?
2) Le pontage entre le parafoudre et le diff 300mA est-il correcte?
3) Que fait-on du 4ème câble bleu provenant du compteur lorsqu'on est en 3x230v? On laisse pendre dans le tableau avec un wago ? ça existe un wago de 10mm2?
4) Les pontages des mes DIFF 300mA ET 30mA pour faire fonctionner le bouton test sont-ils corrects ? Est-ce qu'on peut ponter par le haut ET par le bas?

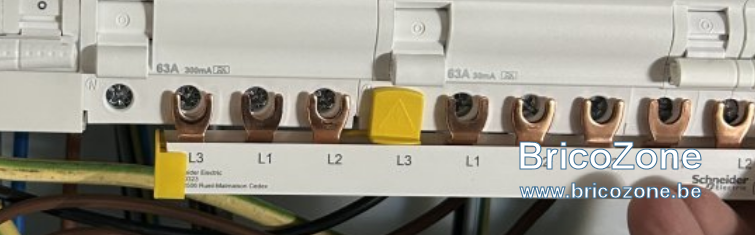

5) Est-ce que je peux bien utiliser des peignes (L1/L2/L3) sans utiliser la borne neutre des mes DIFF et donc tout simplement décaler le peigne d'un module par rapport au début du DIFF?
6) Pour le parafoudre, j'ai bien tiré deux fil de terre de 16mm2 depuis ma barette, un pour le bornier de terre, l'autre directement pour le parafoudre. De plus, je câble également le câble de terre du parafoudre sur le bornier de terre. Dois-je faire quelque chose avec la borne neutre? Cela doit-il ponter comme les DIFF ou on laisse comme cela?
7) Pour alimenter mes rangées, est-ce que je peux partir du bas de mon DIFF 30mA pour arriver sur le haut du DIFF 30mA de la rangée suivante?

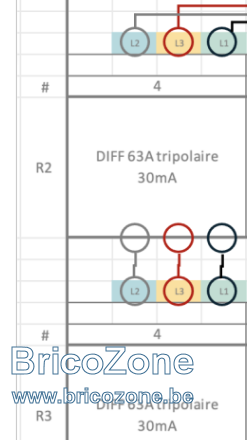

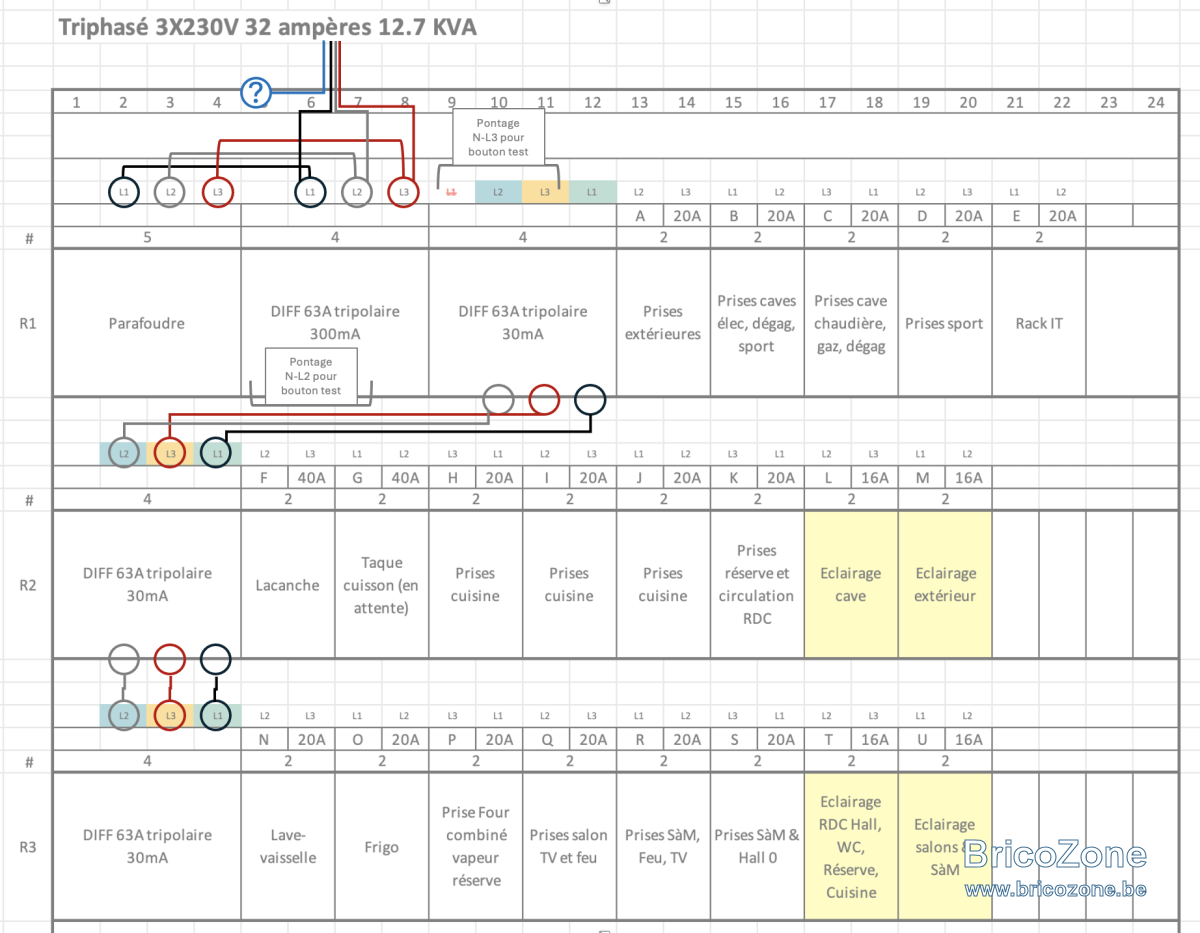

Voici mon fichier de préparation et des photos. Au moment de la photo, j'étais persuadé que l'arrivée devait être sur le parafoudre et non pas sur le DIFF 300mA, mais je n'ai pas vu d'entrée possible, d'où la simulation, mais je compte bien faire arriver le câble de mon compteur sur mon DIFF 300mA.

Un tout grand merci pour votre aide,








  • #2
Au vu des photos, c'est mal parti .

Si vous mettez des peignes , alimenté tout par en dessous . Ne pas mélanger la position d'alimentation . Soit tout en dessous ou tout au dessus , mais pas de mélange .
Ne câbler pas en rigide . Utiliser du souple de la bonne section avec embout simple et double , serti avec une pince faite pour .

Le parafoudre c'est après le 300mA pas avant .
La logique du parafoudre c'est le plus près possible du jeu de barres et le plus près possible de la barre de terre .

Dans votre cap , il se place juste après le 300mA .
Et pour la terre , comme elle est juste au-dessus du parafoudre. (quand la terre est plus éloigné il faut faire autrement )
Vous pouvez mettre votre VOB venant du couteau dans la barrette de terre . Et de la barrette de terre ,un VOB de la même section que celui qui vient du couteau de terre au parafoudre .

Ne rien mettre dans la borne N du parafoudre .

J'espère que vous avez été bien conseillé pour votre parafoudre, il en existe une multitude de modèles pour diverses situations .

  • #3


Les différentiels R2 et R3 : entrée R3 alimentée par la sortie R2 => si R2 déclenche, R3 n'est plus alimenté.

Il faut repartir de l'entrée de R2 vers R3. Un fil souple venant de la sortie différentiel 300mA doublé d'un fil souple allant vers l'entrée du différentiel suivant, sertis ensemble dans un embout jumeau.



Alimenter le 30mA et les disjoncteurs par un seul peigne au départ de la sortie du 300mA = NOK : le 30mA ne sert à rien.
Câblez en souple + embouts sertis la sortie du 300mA vers l'entrée du 30mA et placez le peigne à la sortie du 30mA

Si vous choisissez d'alimenter le 300mA par le haut, faites de même pour les 30mA.

Par contre l'alimentation des disjoncteurs peut rester par le bas. Sauf erreur de ma part, je ne suis pas électricien.

  • #4
Quel est le type d alimentations que nécessité le parafoudre? Si c est un compteur 3 x 230V il faut un parafoudre 3 x 230V et pas un 3x400V N NON raccordé etc. Faut il une protection en amont? Le mieux est de passer par une firme spécialisé

  • #5
Après recherche :
Il s’agit d'un R9L16710 Modèle Non compatible avec le 3*230V . Comparaison P/N et non P/T
Sur certain modèle cela ne pose pas de problème, mais la oui .

  • #6
Bonjour, pouvez-vous me dire où avez-vous trouvé cette information? Voici le retour de mon revendeur:

La protection est toujours entre les phases et la terre.
On veut justement éviter que le neutre est interrrompu avant les phases, don c dans la plusparts des cas, le neutre est simplement connecté internement.
Il faut donc raccorder les 3 fils du 3x230v sur les bornes L1-L2-L3 et laisser le borne N ouvert.


Merci

  • #7
Votre parafoudre :
R9L16710
[In] courant nominal de décharge Mode différentiel: 5 kA (L/N)
Mode commun: 20 kA (N/PE)
[Imax] courant de décharge maximal Mode différentiel: 10 kA L/N
Mode commun: 20 kA N/PE
[Uc] tension maximale de service permanent Mode commun: 275 V N/PE
Mode différentiel: 275 V L/N

Exemple de Parafoudre qui aurais pu convenir :
A9L20600
[In] courant nominal de décharge Mode commun: 5 kA (L/PE)
Mode commun: 5 kA (N/PE)
Mode différentiel: 5 kA (L/N)
[Imax] courant de décharge maximal Mode commun: 20 kA L/PE
Mode commun: 20 kA N/PE
Mode différentiel: 20 kA L/N
[Uc] tension maximale de service permanent Mode commun: 260 V N/PE
Mode commun: 350 V L/PE
Mode différentiel: 350 V L/N

Source : Catalogue Schnieder .
