Raccordement plusieurs différentiels tableau monophase

J

JerLau

• 5 Octobre 2025

• #1

Bonjour à tous,

Je finalise mon tableau constitué de 4 rangées.
Sur chacune des 3 premières rangées, un différentiel de 30ma, 40a relié par peigne à 7 disjoncteurs.
La 4 ème rangée accueille le différentiel de 300ma, 40a.
J'ai raccordé mon diff 300ma à mon diff 30ma de la 3eme rangée. Mais c'est là que j'ai un problème pour faire le pontage de ce diff vers le diff 30ma de la deuxième rangée. J'utilise du VOBs en 10mm2 avec cosse sertie mais je n'ai pas de place pour en mettre deux dans chaque borne...

J'ai pensé à la solution suivante. Mettre tous les diff 30ma sur la 4eme rangé, relié par peigne avec le diff 300ma et ensuite relier chaque rangée a son diff 30ma avec le VOBs. J'évite d'avoir le double VOBs dans chaque borne mais au niveau lisibilité du tableau je m'interroge. Je n'ai pas vu de remarque spécifique à ce sujet dans le RGIE ..

Ou alors une autre idée ?

Merci pour vos retours,
Jérôme



flashman

• 5 Octobre 2025

• #2

Suffit de virer la partie en plastique des embouts... où utiliser des embouts sans partie plastique (où des embouts doubles)... 2x10, ça rentre sans souci.


Sinon, on met les diff. où on veut, comme on veut, il n'y a pas de règle.



Bern64

• 6 Octobre 2025

• #3

JerLau a dit:

J'ai pensé à la solution suivante. Mettre tous les diff 30ma sur la 4eme rangé, relié par peigne avec le diff 300ma et ensuite relier chaque rangée a son diff 30ma avec le VOBs. J'évite d'avoir le double VOBs dans chaque borne mais au niveau lisibilité du tableau je m'interroge. Je n'ai pas vu de remarque spécifique à ce sujet dans le RGIE ..

Cliquez pour agrandir...

C'est ce que j'ai fait pour mon tableau (rénovation). Sur conseils aussi de Bricozoneurs et c'est facile pour le placement des 30 mA, les différentes connexions ainsi que la lisibilité du tableau.



guirikiki

• 6 Octobre 2025

• #4

Des embouts double à sertir ça fait le boulot.



J

JerLau

• 8 Octobre 2025

• #5

@flashman j'ai suivi ton conseil en retirant l'isolant de l'embout. C'est en effet moins large.

Cela rentre parfaitement dans mon diff vynckier. Par contre dans le diff Hager, impossible... La notice indique pourtant un multibrin de max 25mm2 donc la somme des deux serait ok. La solution d'un embout double comme l'indique guirikiki serait donc la solution ? Avant d'en acheter

Merci



J

JerLau

• 8 Octobre 2025

• #6

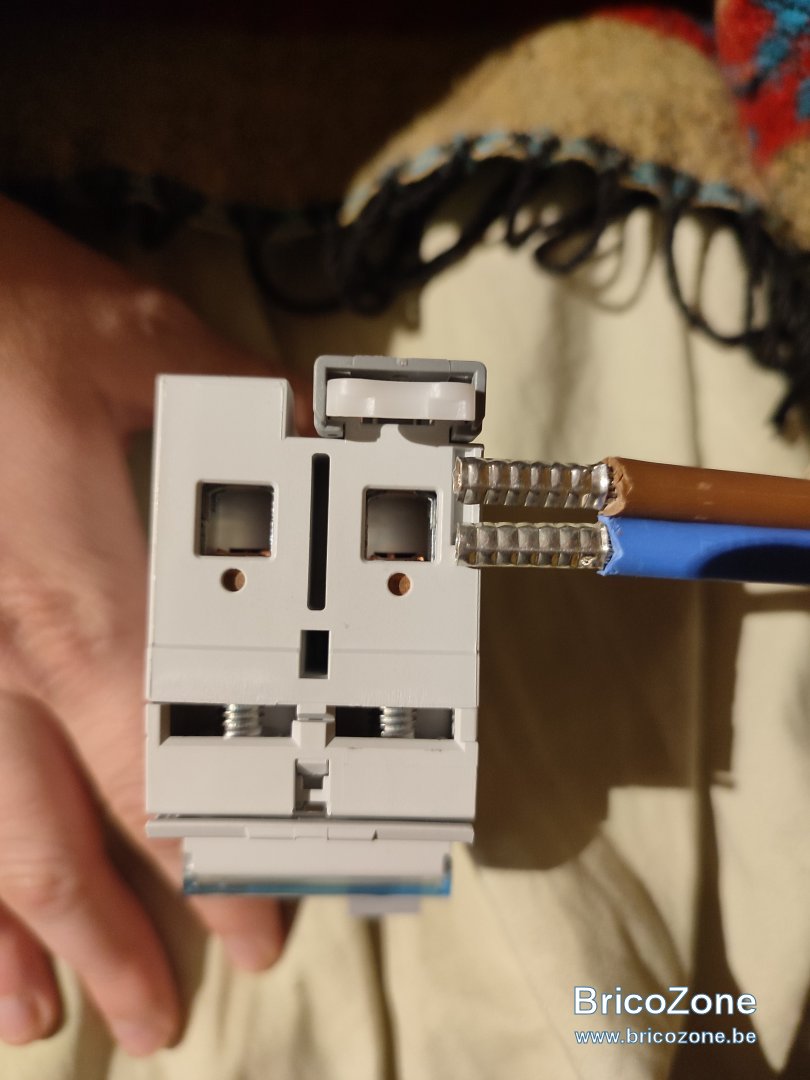

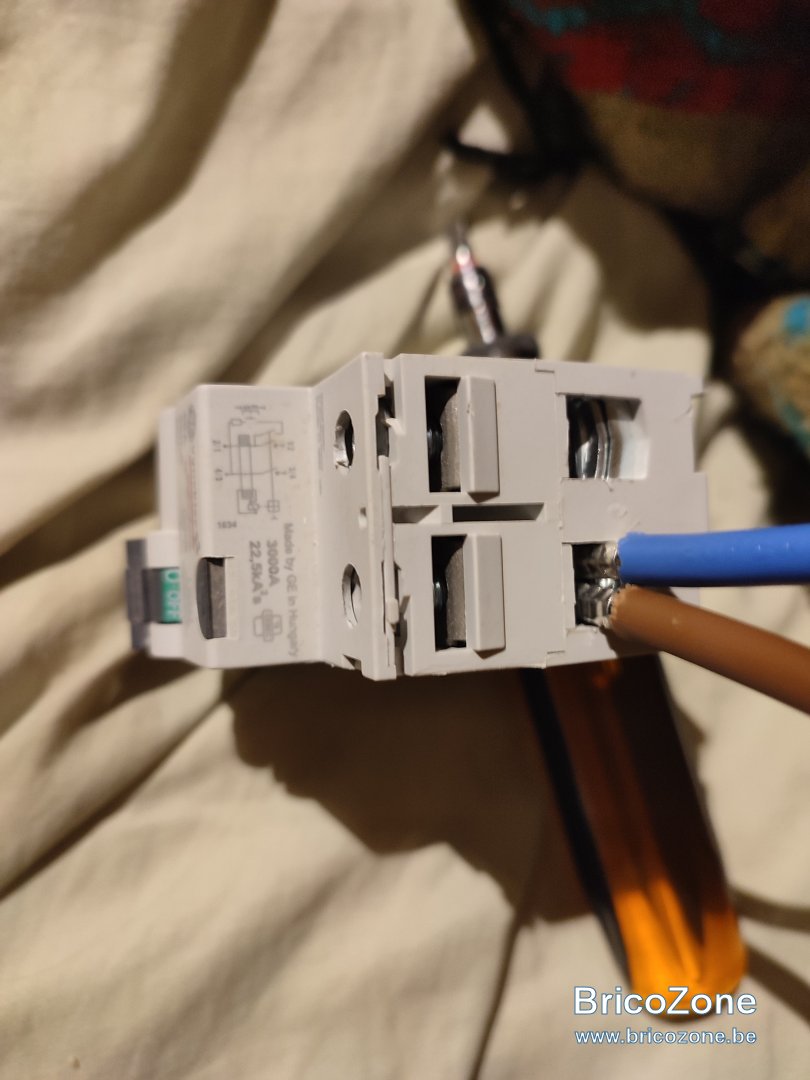

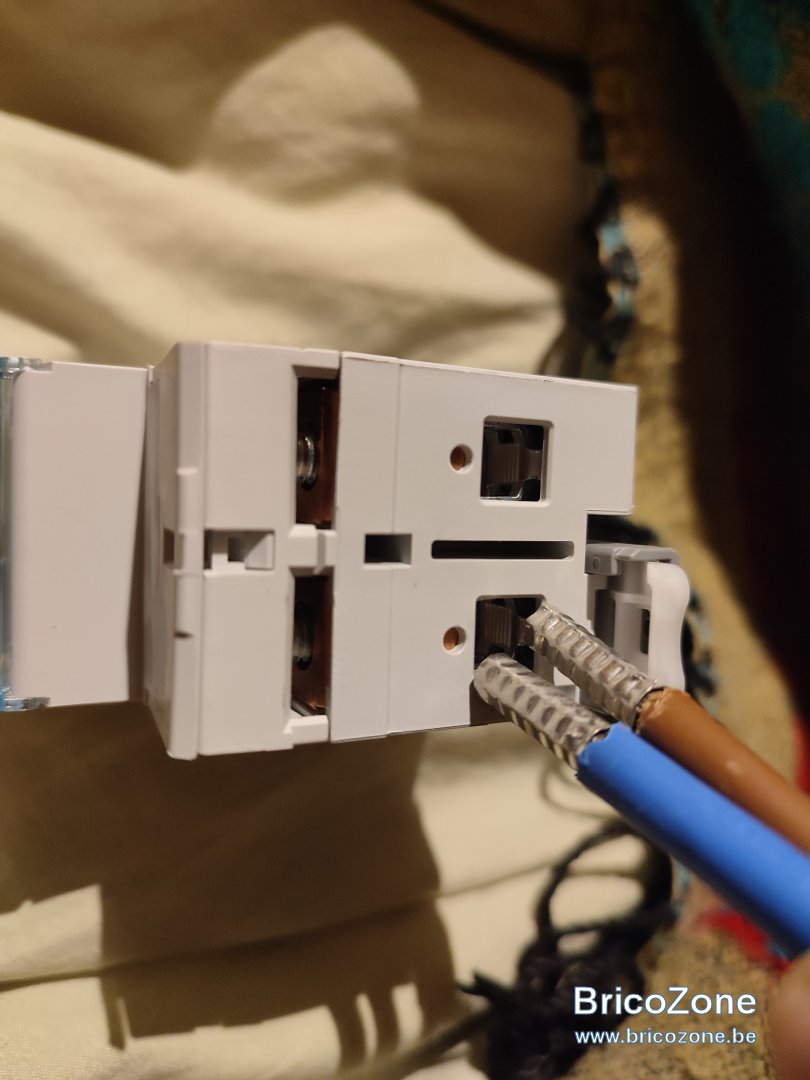

Quelques photos



guirikiki

• 8 Octobre 2025

• #7

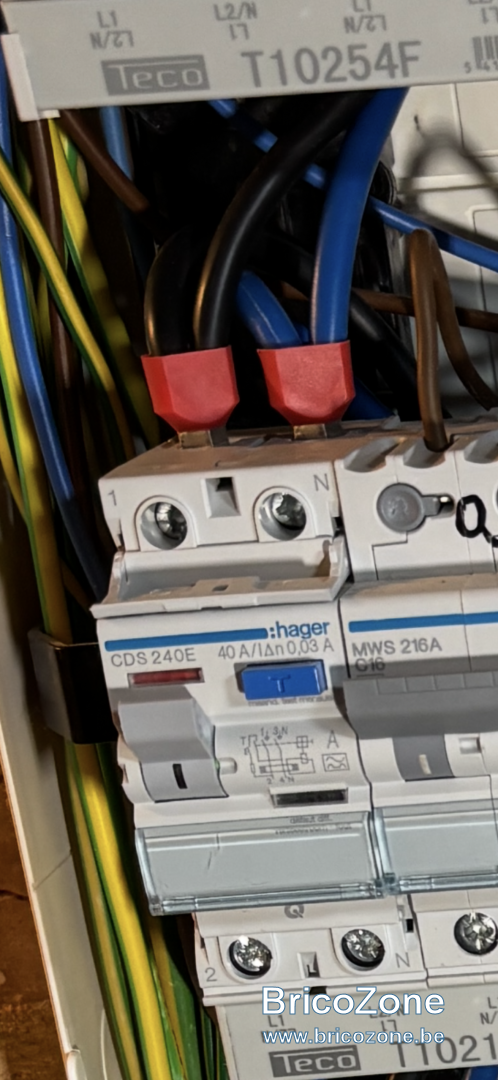

J’ai acheté ceci personnellement je trouve cela mieux : https://www.amazon.com.be/dp/B083P5CRC7/ref=pe_43847721_689504491_TE_item

Avec pince à sertir knipex. Possible sertir avec une simple pince.

Je peux vous en donner quelques si besoin.



flashman

• 8 Octobre 2025

• #8

Suffit d'écraser la cosse avec une pince, qu'elle soit plutôt plate que hexagonale... Alors, ça passe sans souci.

Perso, ma pince sertit différemment, c'est plus plat.



J

JerLau

• 9 Octobre 2025

• #9

@guirikiki les embouts ne sont pas chers mais pour une dizaine dont j'aurais besoin, ce serait dommage d'en acheter 100. Merci pour la photo et la proposition, de quel coin êtes-vous ?

J'ai une pince à sertir qui va jusque 16mm2, j'espère que ça passe sinon, comme le propose @flashman, avec une pince universel j'imagine que je peux m'en sortir.

Merci,
Jérôme



J

JerLau

• 11 Octobre 2025

• #10

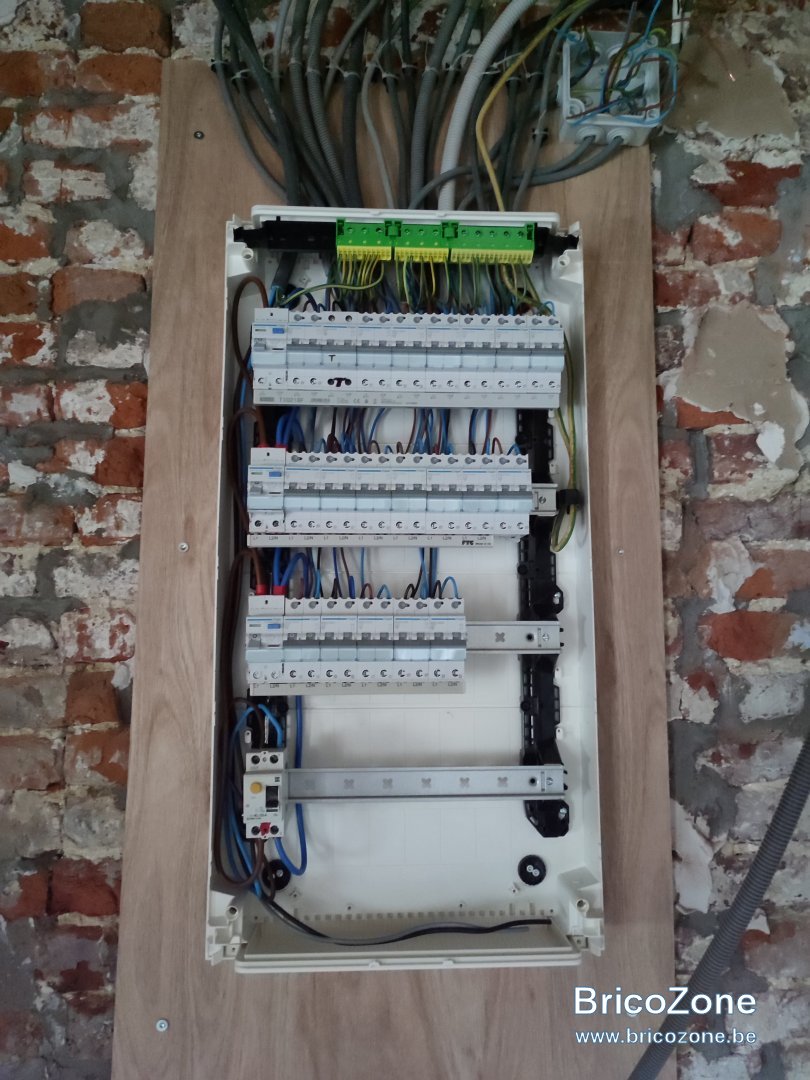

Encore merci à tous pour vos conseils et à @guirikiki pour ses embouts doubles. Sertissage nickel et un tableau terminé !



guirikiki

• 11 Octobre 2025

• #11

Beau boulot content de vous avoir dépanné
