Question : Disjoncteur et batterie Zendure Sf2400

F

Falcon9412

  • #1
Bonjour,

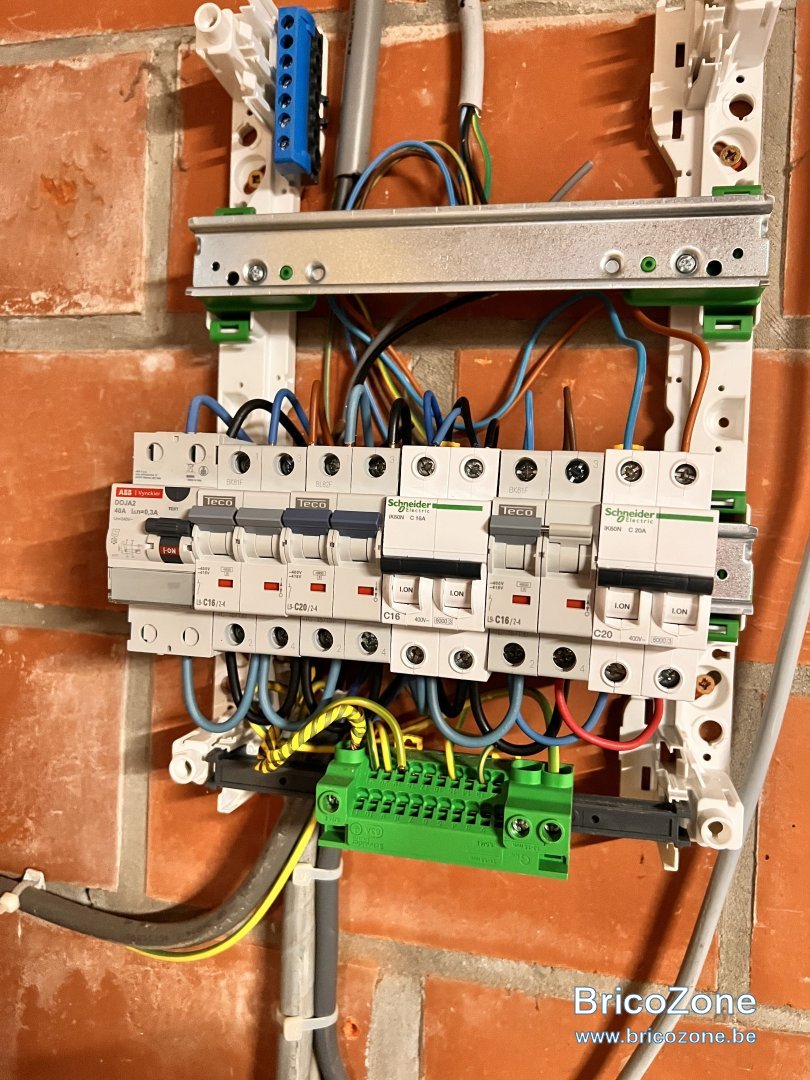

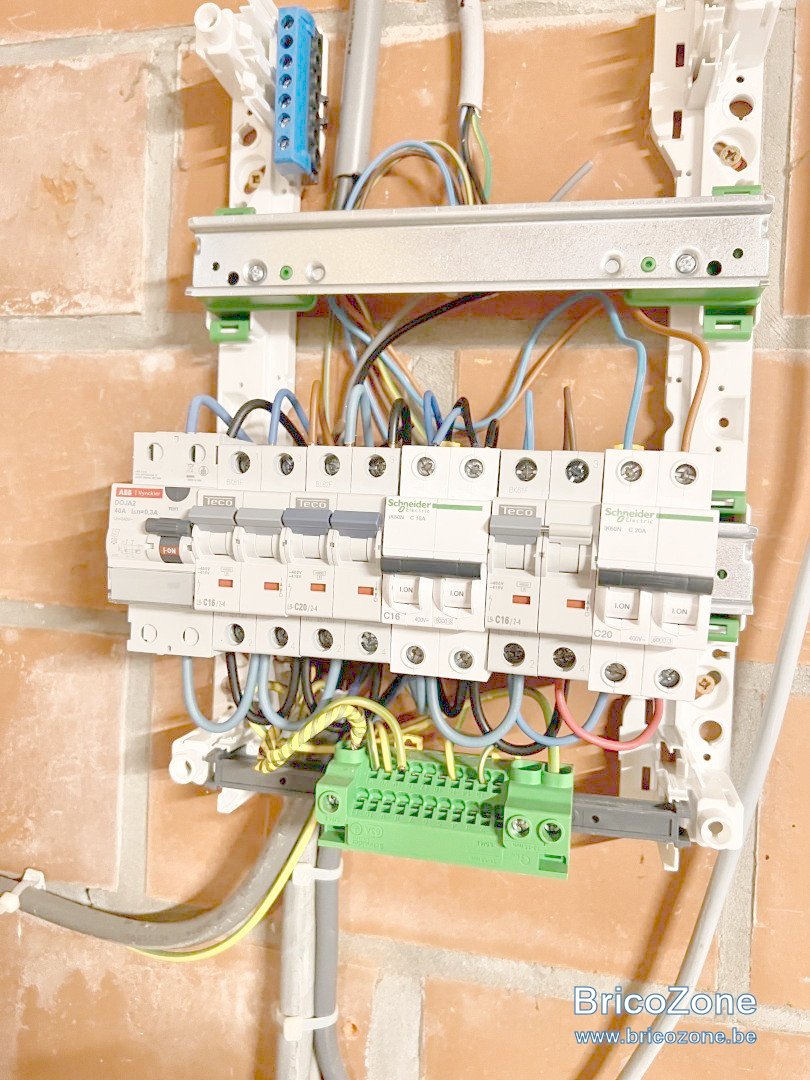

Dans mon tableau principal, j'ai un Disjoncteur C32 qui est connecté à mon tableau dans mon garage en 6mm2.
Dans le garage, l'arrivée depuis le tableau principal se trouve sur un Differentiel 40A 0,3A.

Voici mes quesitons:

- Je peux donc placer 8 disjoncteurs après ce différentiel (16A) ?
- J'ai mon 2e Disjoncteur(c20) qui en sortie vient se mettre en entrée de mon disjoncteur juste à côté (le C16 Schneider). A quoi ça sert ?
- Mon dernier disjoncteur est alimenté en 2,5mm2 depuis le disjoncteur à côté est-ce que c'est autorisé ? Ou je dois rester en 6mm2 ?

Une dernière question, Si je commande un Zendure SF2400 qui est en cours d'obtention de la certification Synergrid. Le plug and play est limité à 800W. Mais qu'en est-il si je viens brancher la batterie directement dans le tableau électrique. Donc je coupe la prise (procédure conseillé par le constructeur !) et je viens le brancher directement à un disjoncteur 16A dédié uniquement pour la batterie. Dans ce cas je ne suis plus en plug and play, mais je dispose d'une batterie directement raccordé à mon tableau. Ce qui devrait pouvoir me permettre de sortir de la limitation des 800W et profiter pleinement de la puissance de 2400W en Input et Output tout en restant dans la légalité ?

Merci à vous !


  • #2
Je ne vois vraiment pas comment le fait de couper une fiche et raccorder directement dans le tableau ferait passer de 800w a 2400w........??????

  • #3
Falcon9412 a dit:
....
Dans le garage, l'arrivée depuis le tableau principal se trouve sur un Differentiel 40A 0,3A.

Voici mes quesitons:

- Je peux donc placer 8 disjoncteurs après ce différentiel (16A) ?
Cliquez pour agrandir...
Et même 10, se trouve derrière un 300mA les équipements (mobile) à poste fixe
J'ai du mal à imaginer 8 circuits derrière un 300mA quasi tout doit être derrière un 30mA

Falcon9412 a dit:
- J'ai mon 2e Disjoncteur(c20) qui en sortie vient se mettre en entrée de mon disjoncteur juste à côté (le C16 Schneider). A quoi ça sert ?
Cliquez pour agrandir...
manifestement c'est le chainage des alimentations des disjoncteurs par le bas
Ne faut'il pas rephrasé la question ?



Falcon9412 a dit:
- Mon dernier disjoncteur est alimenté en 2,5mm2 depuis le disjoncteur à côté est-ce que c'est autorisé ? Ou je dois rester en 6mm2 ?
Cliquez pour agrandir...
vaut mieux utilisé des peignes, le courant est limité par la valeur du disjoncteur, il vaut mieux utiliser la même section partout.

Falcon9412 a dit:
Si je commande un Zendure SF2400 qui est en cours d'obtention de la certification Synergrid. Le plug and play est limité à 800W. Mais qu'en est-il si je viens brancher la batterie directement dans le tableau électrique.
Cliquez pour agrandir...
Voir les listes synergrid et les homologations.
Dans ce cas il faut faire réceptionner l'installation de la batterie, déclarer au GRD, et prévoir le machin qui va bien pour ne pas injecter dans le réseau, soit par un capteur dédié et conforme à Synergrid, soit attendre une future révison de C10/11 autorisant l'utilisation du port P1 du conteur communicant.

Je suis étonné qu'un même équipement ait sa puissance limitée en fonction du mode de branchement....
Je pense que les puissance ne peuvent être modifiée par sofr..

  • #4
perenoel123 a dit:
Je ne vois vraiment pas comment le fait de couper une fiche et raccorder directement dans le tableau ferait passer de 800w a 2400w........??????
Cliquez pour agrandir...
Non tu peux bien sûr le mettre aussi sur une prise. Mais le constructeur conseille de couper la prise et le brancher directement au tableau ainsi tu n’as pas besoin de mettre une prise renforcé pour les 2400W qui peuvent aller en continue si tu as une grande capacité de batteries …

  • #5
BG1000 a dit:
Et même 10, se trouve derrière un 300mA les équipements (mobile) à poste fixe
J'ai du mal à imaginer 8 circuits derrière un 300mA quasi tout doit être derrière un 30mA


manifestement c'est le chainage des alimentations des disjoncteurs par le bas
Ne faut'il pas rephrasé la question ?




vaut mieux utilisé des peignes, le courant est limité par la valeur du disjoncteur, il vaut mieux utiliser la même section partout.


Voir les listes synergrid et les homologations.
Dans ce cas il faut faire réceptionner l'installation de la batterie, déclarer au GRD, et prévoir le machin qui va bien pour ne pas injecter dans le réseau, soit par un capteur dédié et conforme à Synergrid, soit attendre une future révison de C10/11 autorisant l'utilisation du port P1 du conteur communicant.

Je suis étonné qu'un même équipement ait sa puissance limitée en fonction du mode de branchement....
Je pense que les puissance ne peuvent être modifiée par sofr..
Cliquez pour agrandir...

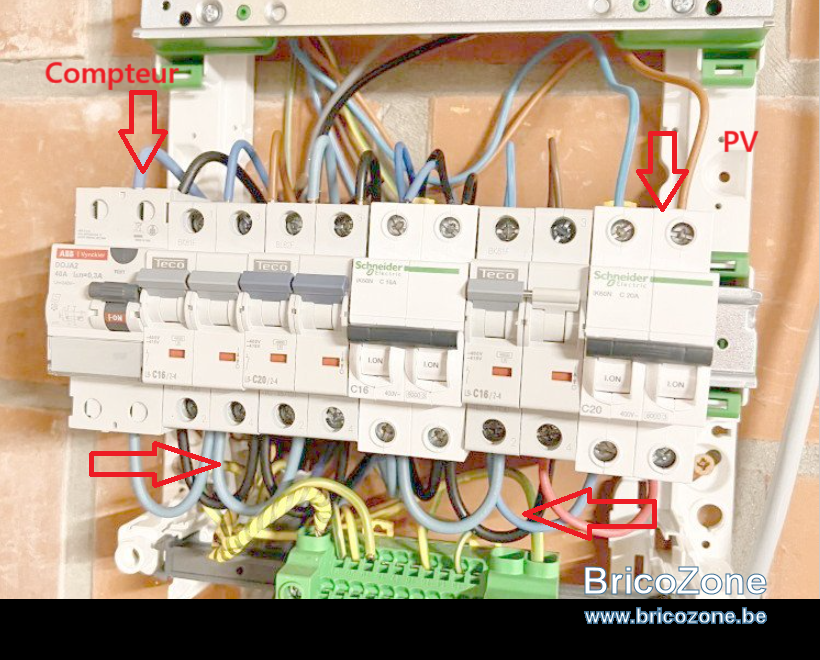

Pour ce qui est de ma question. Oui le chaînage se fait par le bas. Mais j’ai pour je ne sais quelle raison le câblage de mon deuxième disjoncteur qui sort vers le haut et qui rentre vers le bas dans le disjoncteur à côté ce que je ne comprends pas !

Et donc la question est à quoi ça sert de faire ainsi ? J’ai ça que sur un disjoncteur. Les deux autres sont alimenté par le bas et du coup la sortie vers les appareils se fait vers le haut. Mais pour je ne sais quelle raison celui là a la sortie qui se met en bas de l’entrée de l’autre !

  • #6
Il ne peut y avoir qu'un disjoncteur double par circuit (bipolaire) interdit et dangereux d'avoir un circuit alimenté par deux paires de disjoncteurs.

Si une liaison sortie du haut vers le bas cela veut dire un court-jus sur une protection et 3 fils dans une cage prévue pour 2 fils et pas 3.

Merci de marquer une photo ou d'avoir des vues explicites sous d'autre angles.


  • #7
Certainement un différentiel qui a été remplacé par un disjoncteur par erreur...
Il y a quoi sur ces disjoncteurs ?

Déjà, le coffret n'est pas aux normes, il faut obligatoirement un fond (et une porte).

  • #8
flashman a dit:
Certainement un différentiel qui a été remplacé par un disjoncteur par erreur...
Il y a quoi sur ces disjoncteurs ?

Déjà, le coffret n'est pas aux normes, il faut obligatoirement un fond (et une porte).
Cliquez pour agrandir...

Sur le premier il y a les panneaux solaires qui se trouvent sur mon garage. sur les autres des prises et lumières ainsi que porte de garage. Mais y'en a un qui a par en dessous l'entrée de l'électricité puis le dessus est connecté au disjoncteur juste a côté en passant par en dessous. Et c'est ça que je comprends pas a quoi ça sert ...

Puis pour le coffre ya bien une porte je l'ai retiré pour la photo. Et le fond on s'en fous le tout est passé au contrôle ! Comme c'est un fond en brique ils s'en foutent ...

  • #10
perenoel123 a dit:
N importe quoi le fond est obligatoire pour la double isolation.
Cliquez pour agrandir...

Pourtant c'est passé comme ça au contrôle. Le contrôleur l'a bien indiqué, mais a laissé ainsi comme c'est contre un mur en brique.

  • #11
Falcon9412 a dit:
Sur le premier il y a les panneaux solaires qui se trouvent sur mon garage
Cliquez pour agrandir...
Falcon9412 a dit:
Et c'est ça que je comprends pas a quoi ça sert ...
Cliquez pour agrandir...


Je m'y perds un peu dans les références à vos divers disjoncteurs....

Si celui sur lequel arrive par le haut la sortie de votre onduleur, il est normal que que les fils en sortie de ce disjoncteur partent vers l'alimentation des autres disjoncteurs.

C'est le seul de 20A. Auriez-vous au maximum un onduleur de max 4.6 kVA et de plus de 3.68 kVA ?




  • #12

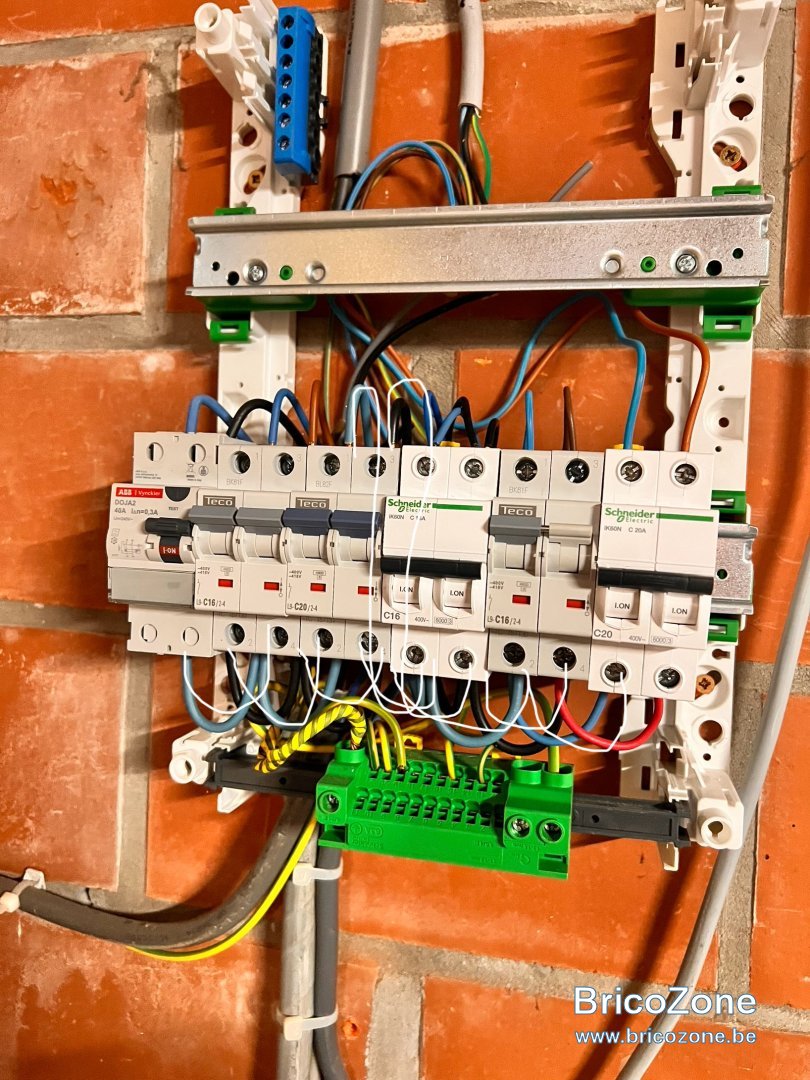

Voici comment ça va. Tous les disjoncteurs alimentent un circuit vers le haut de soit les pv, prises , porte de garage ou lumière. Mais j’ai un disjoncteur qui en sortie vient se piquer dans l’entrée de celui à côté ! Comme sur l’image

  • #13

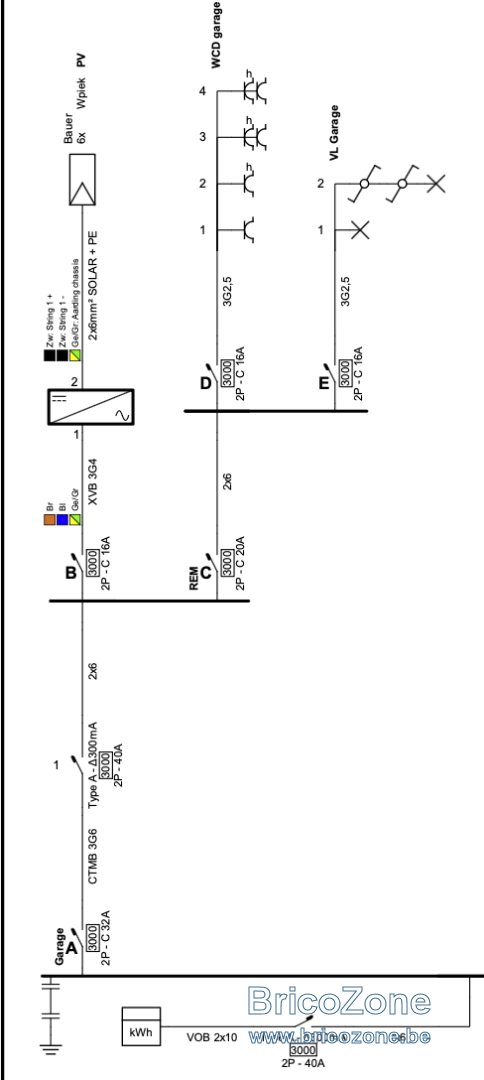

Une copie des unifilaires serait utile.

Donc si on coupe le teco C20 les 3 derniers circuits sont inactifs?

Ce serait un disjoncteur limiteur PV (mal) câblé? Il faut que le courant des sources en tout point soit inférieur ou égal au courant admissible.
Consommateurs 2x16+1x20 sources 32+20 et câblage en 6mm2, on dépasserait dans ce cas le courant admissible

  • #15
Désolé mais c'est illisible, faire deux images de l'unifilaire et augmenter la résolution, et caviarder l'adresse!

  • #17
Disjoncteur limiteur à 20A pour les prises et de l'éclairage + xxx
L'image semble correspondre à l'unifilaire

Je suppose que derrière le compteur c'est un 300mA 40A, donc le 300mA 40A dans le coffret à l'image est inutile.

CTMB c'est du souple... voir les conditions d'utilisations en domestique (fixation, ...)
Le câble vertical à gauche semble être du VFVB

Utiliser des peignes c'est plus facile...

Une solution pour utiliser les 32A de la ligne et les max 16A des PV.
De gauche à droite
  • Le disjoncteur PV, un disjoncteur limiteur 32A
    • Raccorder en bas dj PV, dj limiteur , câble d'arrivé avec un bout de peigne
  • Différentiel 30mA 40A
    • Raccorder en haut, dj limiteur, entré différentiel, il n'y aura jamais plus que la valeur du limiteur dans le circuit.
  • Les disjoncteurs des ligne consommatrices (max 8)
    • les dj sont raccordés par le bas via un peigne lié au différentiel.
Remarque l'ajout d'une ligne nécessite la réception de l'extension.

  • #18
BG1000 a dit:
Disjoncteur limiteur à 20A pour les prises et de l'éclairage + xxx
L'image semble correspondre à l'unifilaire

Je suppose que derrière le compteur c'est un 300mA 40A, donc le 300mA 40A dans le coffret à l'image est inutile.

CTMB c'est du souple... voir les conditions d'utilisations en domestique (fixation, ...)
Le câble vertical à gauche semble être du VFVB

Utiliser des peignes c'est plus facile...

Une solution pour utiliser les 32A de la ligne et les max 16A des PV.
De gauche à droite
  • Le disjoncteur PV, un disjoncteur limiteur 32A
    • Raccorder en bas dj PV, dj limiteur , câble d'arrivé avec un bout de peigne
  • Différentiel 30mA 40A
    • Raccorder en haut, dj limiteur, entré différentiel, il n'y aura jamais plus que la valeur du limiteur dans le circuit.
  • Les disjoncteurs des ligne consommatrices (max 8)
    • les dj sont raccordés par le bas via un peigne lié au différentiel.
Remarque l'ajout d'une ligne nécessite la réception de l'extension.
Cliquez pour agrandir...


Je regarde également pour rajouter une borne VE. Dans un premier temps ça serra peut être une prise renforcé. Est-ce que j'ai la possibilité ici ?

  • #19
  • Quel est la distance entre le coffret principal et celui dans le garage? Quel genre de cheminement entre les deux?
  • Quel est la valeur du disjoncteur de branchement (sous le conteur) ?
  • Il y a combien de coffrets dans l'installation ?
  • Que dit le GRD pour une augmentation de puissance, du tri 400V+N 20A est'il disponible?

  • #20
BG1000 a dit:
  • Quel est la distance entre le coffret principal et celui dans le garage? Quel genre de cheminement entre les deux?
  • Quel est la valeur du disjoncteur de branchement (sous le conteur) ?
  • Il y a combien de coffrets dans l'installation ?
  • Que dit le GRD pour une augmentation de puissance, du tri 400V+N 20A est'il disponible?
Cliquez pour agrandir...


- Niveau distance je crois qu'il doit y avoir un peux plus de 25m
- L'arrivée de puissance sur le conteur de la maison est de 40A
- Un coffret principal et un coffret secondaire au garage. (dans le coffre principal y'a un disjoncteur 32A pour le garage)
- Y'a aps de 400V+N dans le rue et ça couterait trop chère pour tout mettre en 400V et faire le changement. Mais je pense dans un premier temps à la prise renforcé en 3,7kw et par la suite si je passe en 3x230V une borne
