Ajout résistance électrique boiler gaz - questions

guirikiki

• 31 Mars 2023

• #1

Bonjour,

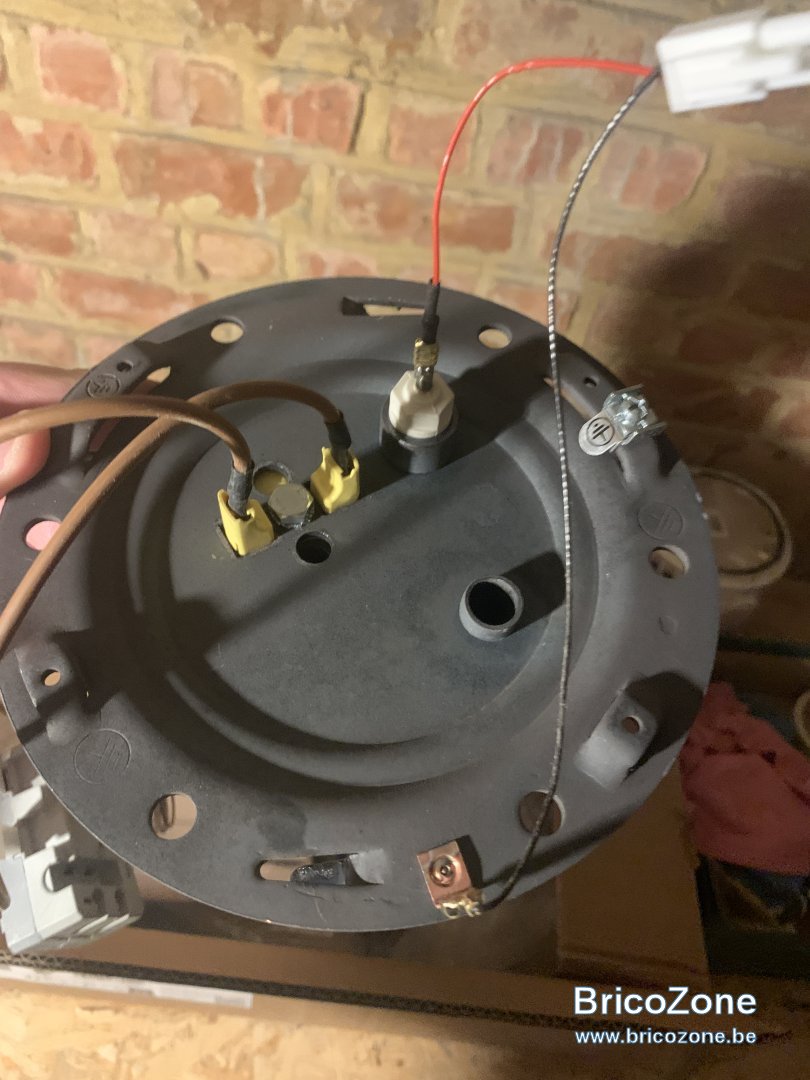

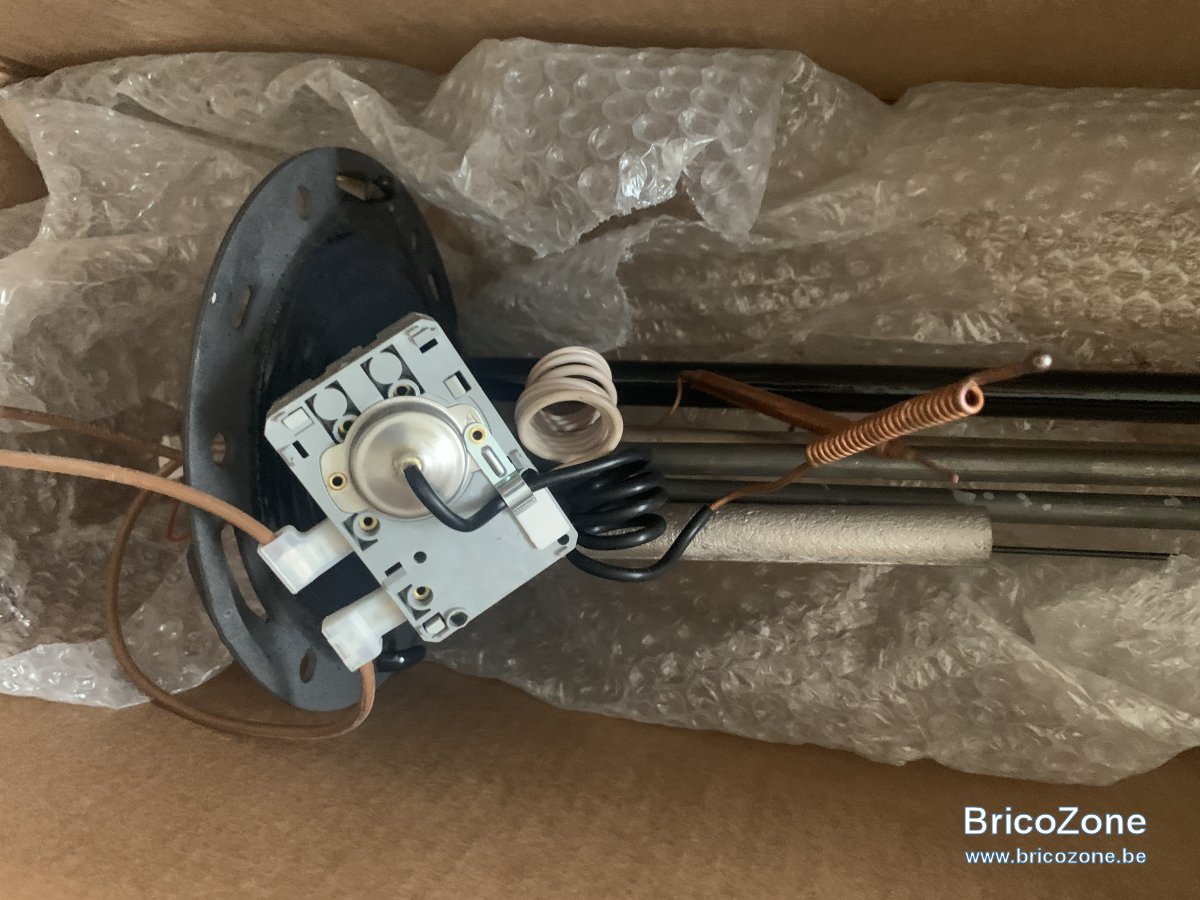

Je suis équipé d’un boiler ariston BCH 160L chauffé par ma chaudière gaz. Depuis peu j’ai des PV et j’ai vu qu’il était possible d’y ajouter une résistance électrique. J’ai reçu la résistance mais je vois qu’il y’a un thermostat « TBSB » avec mais je sais pas trop comment le brancher. Il y’a en effet deux fils en cuivre qui pendent et qui servent à … ? Et où les mettre ? Je suppose que le thermostat est pour régler la température maximale de chauffe via la résistance électrique (qui peut être différente de la consigne de la chaudière ?).

Merci pour votre lumière!

J’ai aussi trouvé la référence du thermostat en question : https://www.thermowatt.com/en/applications/water-heaters/thermostats/tbsb.html



Dernière édition: 31 Mars 2023

guirikiki

• 8 Avril 2023

• #2

Bon je me suis lancé. J'ai trouvé sur internet comment raccorder les 2 bulbes... ça a l'air de fonctionner. Je peux régler la température maximale de chauffe, après la résistance électrique se coupe automatiquement.

Questions :

Mon boiler peut aller jusque 90 °C.
S'il y a beaucoup de PV disponible, je pourrais en théorie chauffer avec ma résistance électrique jusque 90 °C ?
Faut-il ajouter un robinet thermostatique mélangeur pour limiter la sortie eau chaude vers les différents appareils ?
Aujourd'hui le boiler est configuré sur 50°C en fonctionnement gaz.

Merci!



antoine7850

• 8 Avril 2023

• #3

J’ai le même système, je chauffe à >85 degrés avec une résistance 2,2kw grâce à mes PV.
J’ai installé un mitigeur thermostatique en sortie par sécurité.

Attention que chez moi, à 2200W l’eau bouillonne sur la résistance et cela faire un bruit assez fort, qui disparaît lorsque que je diminue la puissance envoyée à la résistance.



guirikiki

• 8 Avril 2023

• #4

Merci pour votre retour. Je vais regarder pour en acheter un et demander à un ami de l'installer.

Mon ballon est à la cave, mais je prends bonne note de la remarque sur le bruit. Je vais aller progessivement je pense.

Pour la puissance, vous êtes en ON/OFF avec 2200W?
Je regarde si on en sait pas moduler la puissance de la résistance (la tension du coup).. pour lisser un maximum.



antoine7850

• 8 Avril 2023

• #5

guirikiki a dit:

Merci pour votre retour. Je vais regarder pour en acheter un et demander à un ami de l'installer.

Mon ballon est à la cave, mais je prends bonne note de la remarque sur le bruit. Je vais aller progessivement je pense.

Pour la puissance, vous êtes en ON/OFF avec 2200W?
Je regarde si on en sait pas moduler la puissance de la résistance (la tension du coup).. pour lisser un maximum.

Cliquez pour agrandir...

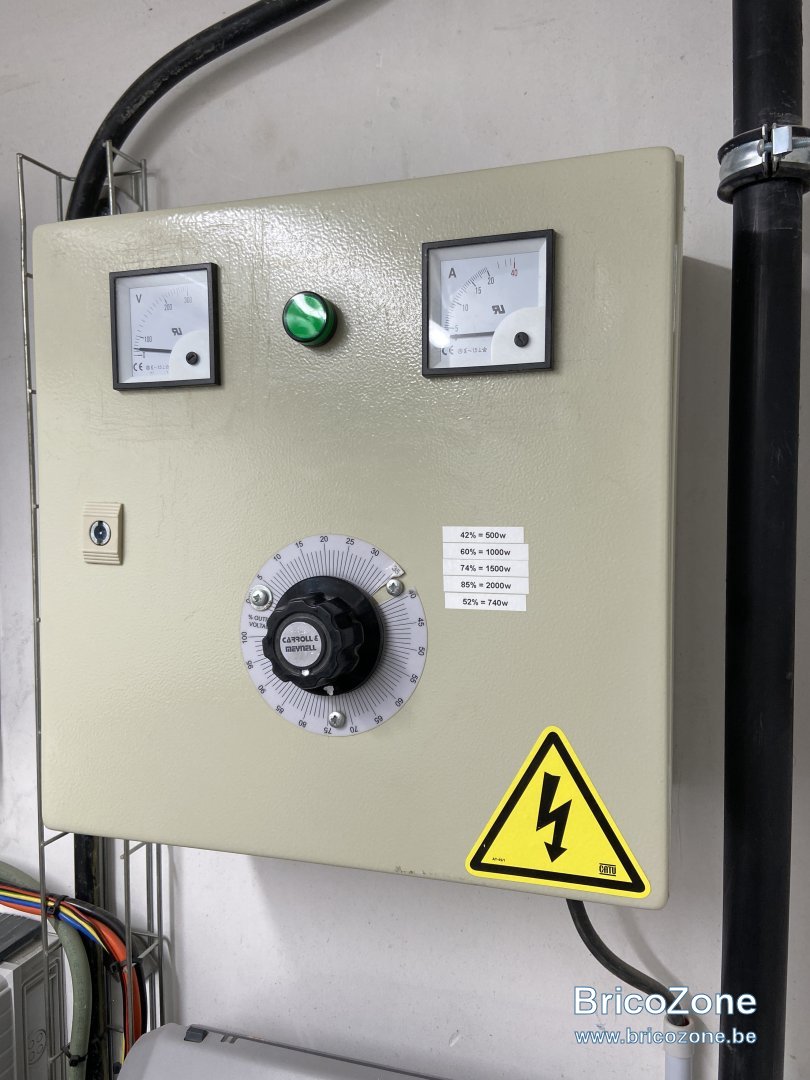

J’ai installé un variac pour pouvoir faire varier la puissance.

https://befr.rs-online.com/web/p/va...3685F6B6579776F72645F6170703D3131373630313626

PS: je l’ai acheté sur RS à 136€ HTVA en 2021 vu le prix actuel, je ne le fais pas.



guirikiki

• 8 Avril 2023

• #6

Ah ouais ça pique.. je vais regarder ce que je trouve sur internet.

En pratique vous modifiez chaque jour ? Par saison ? (C’est bien manuel? Sinon ma question n’a pas de sens).



antoine7850

• 8 Avril 2023

• #7

guirikiki a dit:

Ah ouais ça pique.. je vais regarder ce que je trouve sur internet.

En pratique vous modifiez chaque jour ? Par saison ? (C’est bien manuel? Sinon ma question n’a pas de sens).

Cliquez pour agrandir...

Par saison, 500w en hiver et 1500w avec des journées très ensoleillées



antoine7850

• 8 Avril 2023

• #8

L’idéal aurait une régulation automatique, mais réguler une charge comme une résistance n’est pas simple.



guirikiki

• 8 Avril 2023

• #9

Je vais lire de la documentation et je vous reviens.
Pour ne pas non plus acheter une solution qui module mais qui coûte 500€.. le business case est négatif



guirikiki

• 8 Avril 2023

• #10

https://sites.google.com/view/le-professolaire/pvmate 330€.. faudrait que je regarde si j’arrive à rentabiliser.

Ici j’ai une prise connectée et qui peut allumer la résistance en fonction de la puissance PV dispo. Mais c’est du one shot pour les 2200W.



antoine7850

• 8 Avril 2023

• #11

Dépendant l’onduleur il existe la possibilité de commander des relais avec des conditions.

Dans mon Fronius je peux lui donner une règle:
Si je produis plus de X Watt en plus de la consommation actuelle, l’onduleur active un relais (qui active le boiler).



guirikiki

• 8 Avril 2023

• #12

Yes simple et efficace.
Peut être que la solution avec un variac manuel est le plus simple et moins cher.
Je creuse encore



neuneu

• 9 Avril 2023

• #13

A tester, mais un dimmer devrait fonctionner étant donner qu'il s'agit d'une charge résistive pure, par contre faut trouver un 2200w



guirikiki

• 9 Avril 2023

• #14

J’ai l’impression qu’en France le sujet est bien maitrisé et ils appellent ça des « routeurs solaires ».

J’en ai trouvé un pas mal et encore abordable : https://www.arsun.fr/

Il mesure avec une pince ampère métrique le flux injecté sur le réseau et adapte la puissance de la résistance électrique en fonction.



guirikiki

• 10 Avril 2023

• #15

J'ai commandé ceci : MSunPV MD Routeur photovoltaïque (ard-tek.com)

Je dois recevoir un bon de commande par mail, je vous dirai le prix final.
Mais on serait à 150€ environ.

A voir ce que ça donne

(Je n'ai pas calculé la rentabilité, mais si je peux autoconsommer un maximum c'est top et moins de décrochage )



antoine7850

• 10 Avril 2023

• #16

Ne t’attends pas à pouvoir moduler la puissance envoyée vers la résistance avec ça.



guirikiki

• 10 Avril 2023

• #17

Pourquoi ?



neuneu

• 11 Avril 2023

• #18

c'est des relais statiques
annule ta commande ! ça vaut rien



antoine7850

• 11 Avril 2023

• #19

neuneu a dit:

c'est des relais statiques
annule ta commande ! ça vaut rien

Cliquez pour agrandir...

Si, 150€

Le principe est sympa pour démarrer des trucs en fonction de l’ensoleillement.
Pour quelqu’un n’ayant pas envie de chipoter avec un Rasberry, c’est sympa, idem pour l’interface web.



guirikiki

• 11 Avril 2023

• #20

J'ai compris que le relai statique était commandé par un autre module qui calcule exactement la puissance qui doit être envoyé vers la résistance (au travers du relai qui va s'ouvrir et se fermer un certain nombre de fois).

Pourquoi ce type de routeur avec relai statique + commande externe est si répandu (si ne fonctionne pas) ?

Si vous avez une autre solution je suis partant
