Schéma unifilaire - Onduleur avec utilisation en mode backup

pyromana

• 20 Mai 2026

• #1

Bonjour à tous,
Je compte installer des panneaux solaires avec un Onduleur Hybride Sofar Solar Mono 6 kW – ESI 6K-S1. D'après la documentation, il y a une sortie "Critical load" permettant d'alimenter une partie de l'installation.telle que le frigo, congélateur, chauffage. Cependant, je me pose pas mal de question sur le schéma unifilaire et comment le réaliser.

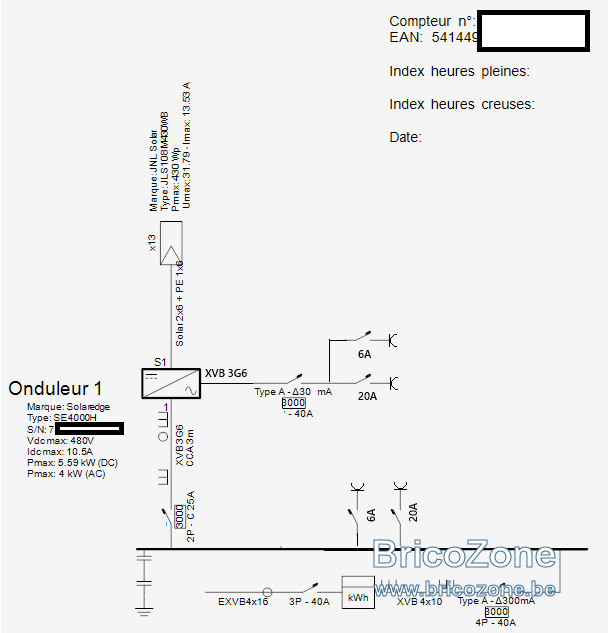

J'ai parcouru plusieurs postes mais je n'ai pas trouvé de schéma correspondant à ma situation. En prenant un autre schéma, je l'ai adapté comme je pense:

Le circuit "backup" doit être relié directement à l'onduleur. Est-ce que ce schéma, assez basique, correspond à ma situation?

L'autre point est le schéma de position. Ma compréhension est qu'il faut un schéma contenant les panneaux et l'onduleur. Est-ce qu'il faut unschéma de position spécifique ou est-ce que je peux fournir les informations dans le schéma de position avec le reste de la maison?

Merci pour votre aide ;-)



BG1000

• 20 Mai 2026

• #2

Y a-t-il une mise à la terre automatique d'un pôle de sortie en mode îlotage? Sinon la sécurité n'est pas assurée par le différentiel.. Attention aux prises obligatoire sécurité enfant prise ou...

Ceci est un message récent, donc réservé aux membres, il reste 258 caractères à lire !
Incrivez-vous (gratuit !)



pyromana

• 20 Mai 2026

• #3

concernant la mise à la terre, je comptais les relier avec le reste du tableau. Est-ce que cela change quelque chose? pour être certain. En effet, la batterie doit être rajoutée. Je présume que...

Ceci est un message récent, donc réservé aux membres, il reste 290 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 20 Mai 2026

• #4

C'est à voir au niveau de l'onduleur s'il crée un neutre à la terre automatiquement en cas d'ilotage. Je suppose qu'il y a un inverseur de source dans l'onduleur. Si les deux pôles sont isolés de...

Ceci est un message récent, donc réservé aux membres, il reste 256 caractères à lire !
Incrivez-vous (gratuit !)



pyromana

• 20 Mai 2026

• #5

Dans la documentation, c'est ce qui est mis donc cela devrait être bon. Je vais encore vérifier plus en détail



pyromana

• 20 Mai 2026

• #6

et le schéma unifilaire de l'onduleur



pyromana

• 22 Mai 2026

• #7

Et voici ma première ébauche de schéma unifilaire. C'est surtout côté onduleur que j'ai plus de questions. Il manque la numérotation des disjoncteurs :p Et le schéma de position: Faut-il...

Ceci est un message récent, donc réservé aux membres, il reste 269 caractères à lire !
Ainsi que 2 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



pyromana

• 29 Mai 2026

• #8

Bonjour à tous, Après plusieurs lectures et réflexion, voici une proposition de schéma plus correcte. Pourriez-vous me donner vos commentaires? merci en tout cas ;-)



pyromana

• 31 Mai 2026

• #9

et voici le schéma de position: Je ne sais pas si j'ai oublié quelque chose. Merci



spiwis

• 24 Juin 2026

• #10

Bonjour, Je tombe sur ce post, et je reviens sur une discution que nous avons eu ici DIY Quel matériel avez-vous utilisé pour installer vos panneaux sur toiture plate? Entre #32 et #39 les...

Ceci est un message récent, donc réservé aux membres, il reste 497 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 24 Juin 2026

• #11

Quel est la question? Si un onduleur de retrouve sur un coffret déporté il y a d'un côté un disjoncteur de ligne et de l'autre un disjoncteur limiteur pour ne pas dépasser le courant nominal du...

Ceci est un message récent, donc réservé aux membres, il reste 361 caractères à lire !
Incrivez-vous (gratuit !)



spiwis

• 25 Juin 2026

• #12

SI je vois bien, l'onduleur est alimenté par le disjoncteur R de 20A et avant celui-ci c'est le différentiel...je dirais donc qu'il manque le limiteur de 40A.



spiwis

• 30 Juin 2026

• #13

Voici mon schéma unifilaire, je l'ai fait un tenant compte des différentes remarques et conseils que j'ai pu lorgner dans ce forum. N'hésitez pas à commenter... Merci et bonne soirée

Ceci est un message récent, donc réservé aux membres, il reste 213 caractères à lire !
Ainsi que 1 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



pyromana

• 1 Juillet 2026

• #14

Je ne comprends pas le 40A et 20A sur le même circuit. Ou est ce qu'il manque des circuits sur le schéma?



spiwis

• 1 Juillet 2026

• #15

Ben en fait, non, ça fait reference à la discutions d'un autre post ( en #10). C'est le disjoncteur limiteur de 40A ....



BG1000

• 1 Juillet 2026

• #16

Schéma difficilement compréhensible Deux différentiel en série cela limite le nombre de circuit à 6 car il y en a déjà 2 occupé sur les 8 autorisés derrière un 30mA de plus Y n'est pas la 8eme...

Ceci est un message récent, donc réservé aux membres, il reste 852 caractères à lire !
Incrivez-vous (gratuit !)



spiwis

• 1 Juillet 2026

• #17

Bonjour BG1000, Lorsque j'ai fait réceptionner l'installation de ma maison, j'ai "loupé" le lave=vaisselle de la cuisine. Le contrôleur (bien gentil) m'a dit de mettre toute la maison derrière le...

Ceci est un message récent, donc réservé aux membres, il reste 974 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 1 Juillet 2026

• #18

https://gallery.proficad.com/symboles/installations-electriques/installations-exterieures/transformateurs/transformateur-de-courant/ Merci d'une copie caviardée de l'unifilaire complet (celui de...

Ceci est un message récent, donc réservé aux membres, il reste 1440 caractères à lire !
Incrivez-vous (gratuit !)



pyromana

• 1 Juillet 2026

• #19

@BG1000 pourrais-tu vérifier mon schéma #8, surtout pour la partie AC Load et AC Grid côté onduleur. Je n'ai pas trouvé de schéma avec ce principe. le compteur à gauche du schéma est le compteur...

Ceci est un message récent, donc réservé aux membres, il reste 268 caractères à lire !
Incrivez-vous (gratuit !)



BG1000

• 1 Juillet 2026

• #20

Remarques si tout est dans un seul coffret manque courant du branchement manque section de câblage du coffret Différentiel de tête après le compteur I->M prise, éclairage derrière un 30mA et pas...

Ceci est un message récent, donc réservé aux membres, il reste 873 caractères à lire !
