Boutons doubles poussoirs

lecommando

• 28 Août 2025

• #21

Ok et pour les interrupteurs sur le dessin comment je dois faire.



guirikiki

• 28 Août 2025

• #22

C'est un montage plus compliqué que celui présenté #7 alors. Car il faut faire arriver le neutre + phase de chaque lampe à chaque bouton poussoir pour alimenter la petite led. Cela fait donc un paquet de fils / cables!

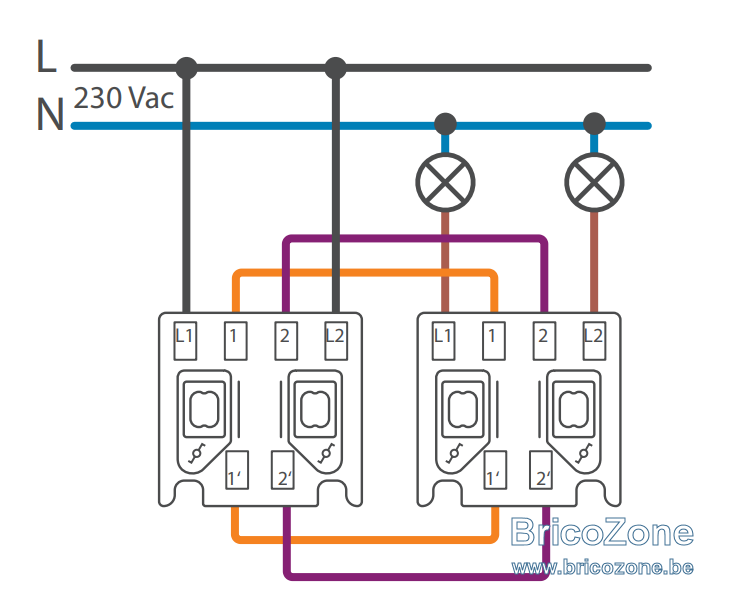

Socle pour interrupteur va-et-vient double, 10 AX/250 Vac, connexion rapide serait plus adapté à votre besoin je pense.. il suffit d'y ajouter les lampes led



lecommando

• 28 Août 2025

• #23

Ok je vais regarder un très grand merci et une bonne journée.
Philippe



Tchotto

• 28 Août 2025

• #24

Salut ! J'en reviens au début : pourquoi faire simple quand on peut faire compliqué ! ?
Un système à 2 télécommandes sans fil te faciliterait grandement la besogne. Ciao.



lecommando

• 28 Août 2025

• #25

non je préfère avec interrupteur.



flashman

• 29 Août 2025

• #26

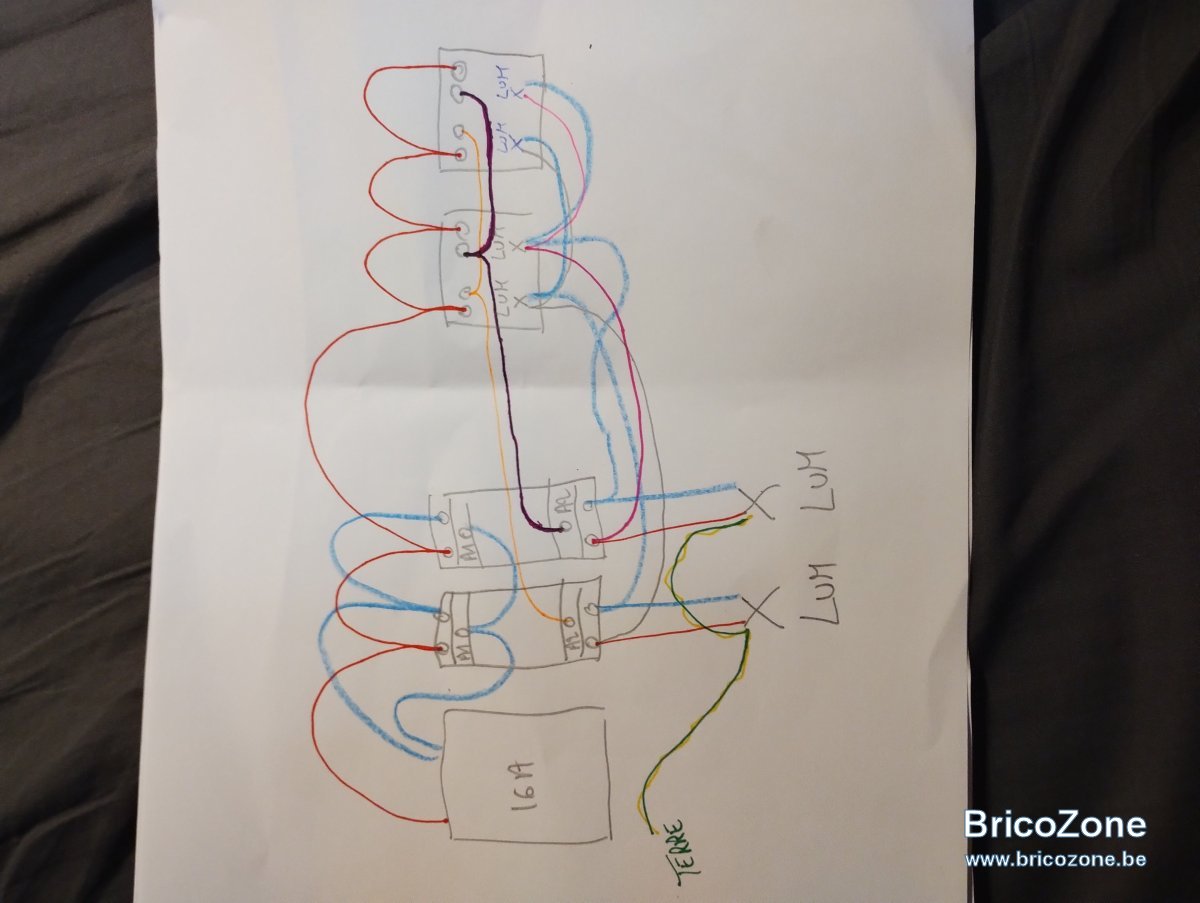

Il a déjà tout ce qu'il faut... Aucun intérêt à mettre des interrupteurs...


Tirer deux 5G1,5 vers les boutons-poussoirs. Ça permet de respecter un code couleur pour chaque circuit.


Ne pas couper les fils en trop, on les isoles et on les ranges dans le fond du blochet (il y aura 1 fil en trop + les terres (que l'on branche dans le même wago pour la faire suivre)).

Interdit d'utiliser le jaune/vert pour autre chose que la terre

1er câble vers Bp:

Le rouge sera le brun
Le orange, sera le noir
Le gris sera le gris
Le bleu sera le bleu du bp gauche


2e câble câble vers Bp:

Le mauve sera le noir
Le rose sera le gris
Le bleu sera le bleu du bp droite
Le brun, on isole, il ne sert à rien

Vers les lampes, on tire un 3G1,5 qui part des télérupteurs.



Dernière édition: 29 Août 2025

lecommando

• 29 Août 2025

• #27

Bonjour, génial comme dessin un grand merci et bonne journée.



lecommando

• 29 Août 2025

• #28

Est-il possible de placer deux témoins sur le premier BP en cas d'oubli d'éteindre. l'emplacement des
170-37823 est prèvu sur les interrupteurs. Merci



guirikiki

• 29 Août 2025

• #29

lecommando a dit:

Est-il possible de placer deux témoins sur le premier BP en cas d'oubli d'éteindre. l'emplacement des
170-37823 est prèvu sur les interrupteurs. Merci

Cliquez pour agrandir...

Oui c'est ce qui est représenté sur le dessin de flashman. C'est modulable bien évidemment, si vous ne voulez que 2 témoins sur 1 seul interrupteur.. (par ex)
A refaire c'est mieux d'utiliser des interrupteurs doubles va et vient car moins de chipotage, mais vu que vous avez le matériel..



flashman

• 29 Août 2025

• #30

Les "lum" dans les interrupteurs... de toute façon, les témoins se raccordent comme les lampes forcément.



lecommando

• 29 Août 2025

• #31

Merci beaucoup.
