Boutons doubles poussoirs

lecommando

• 27 Août 2025

• #1

Bonjour,
J'aimerais placer un bouton poussoir double dans la cuisine et un double dans le garage avec deux unité d'éclairage avec fils pour interrupteurs et boutons-poussoirs et
avec un télérupteur bipolaire hager EPN 520.
Allumer une lampe extérieure dans le passage jardin et une lampe sur le garage et pouvoir l'éteindre ou allumé de la cuisine et inversement du garage.
Bouton poussoir Niko Code de référence 170-05005 , voyant LED - vert - 230V - 170-37823 Niko .
Je ne connais rien en électricité si vous pouviez m'aider avec les couleurs des fils et phase et neutre cela serais très sympa.
Merci, Philippe



Tchotto

• 27 Août 2025

• #2

Salut ! Puisque rien ne semble fait, pourquoi ne pas reporter ton choix sur un système à télécommande infrarouge ou autre qui requerra nettement moins de câbles et donc beaucoup plus simple à installer. Il existe même des ampoules qui renferment le récepteur télécommandable.

. Ciao.



Cory

• 27 Août 2025

• #3

Bonjour,
Et pourquoi pas des commandes sans fils.
Fiable, pas plus cher et tellement plus facile à installer.
Voir sur https://www.urmetwithyokis.fr/



lecommando

• 27 Août 2025

• #4

Merci pour vos réponses, je n'y connaît rien et l'installation, je la remplace complètement de triphasé en monophasé car la ligne à brûler.
Donc pour moi c'est le plus facile avec ma demande . Merci beaucoup.



flashman

• 27 Août 2025

• #5

Si le compteur est en tri, il faut d'office câbler le coffret en tri, certainement pas en mono (vous allez limiter la puissance en mono, ça va sauter tout le temps).

Et si c'est juste du circuit lampe dont vous parlez, il était d'office déjà en mono avant.



lecommando

• 27 Août 2025

• #6

Non je remplace le tout en monophasé avec un devis de RESA , et la maison faisant 300 M² j'ai déjà fini 270M².
Ici je place en me servant des emplacements existant donc je regarde beaucoup de vidéo sur you-tube ou des schémas par-ci par-là , et comme j'ai déjà trois télérupteurs installé et il me reste deux en réserve , je voudrais continuer et raccorder mes boutons poussoirs. Merci



guirikiki

• 28 Août 2025

• #7

Bonjour,

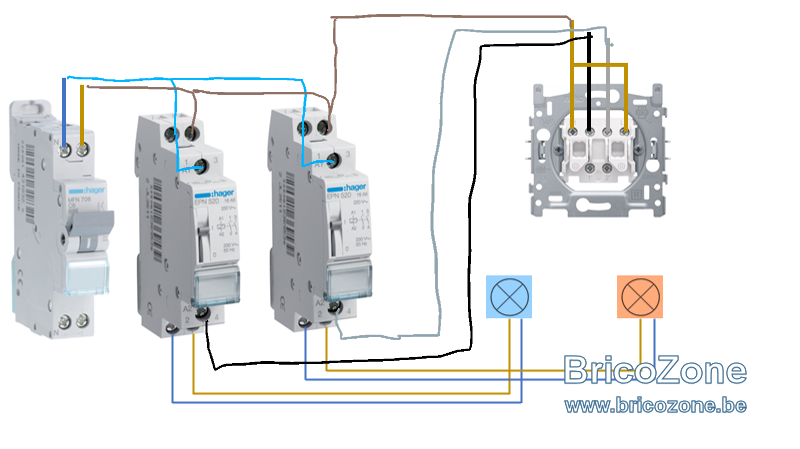

Voici le branchement qui a été réalisé chez moi avec le même type de télérupteur. Il y a un disjoncteur de 6A qui protège les 2 télérupteurs. Pour rajouter un autre interrupteur, il faut repartir du 1er et faire le même branchement.
En pratique, vous devez tirer les lignes suivantes:
1 cable 3g1.5 (ou 2.5) qui va du coffret vers la 1ère lampe
1 cable 3g1.5 (ou2.5) qui va du coffret vers la 2ème lampe
1 cable 5g1.5 qui va du coffret vers le 1er intérrupteur, et ensuite cable 5g1.5 qui va du 1er au 2ème interrupteur.



lecommando

• 28 Août 2025

• #8

Bonjour, merci beaucoup ,mais je place le même interrupteur dans le garage donc pour allumer ou éteindre de mon garage ou de ma cuisine. Merci de votre aide.



guirikiki

• 28 Août 2025

• #9

170-05005 est la bonne référence, c'est un bouton poussoir double donc vous pouvez à partir du même interrupteur allumer/éteindre 2 lampes différentes, c'est donc ce que vous souhaitez ?



lecommando

• 28 Août 2025

• #10

Et si je vois bien le fil neutre va en A1 et en 1. Merci



lecommando

• 28 Août 2025

• #11

Et pour deux interrupteurs ai-je besoin de deux télérupteurs.



guirikiki

• 28 Août 2025

• #12

Il faut 1 télérupteur pour un circuit lumineux, donc oui si vous voulez commander 2 lampes de manière séparée il faut bien 2 télérupteurs. Pour le branchement oui le fil de neutre est raccordé sur la borne A1 et 1 (pontage entre les deux).
Attention que un télérupteur "normal" ça fait du bruit quand on l'actionne et cela peut être désagréable si le coffret est proche de votre espace de vie ? Il existe des télérupteurs silencieux mais plus cher.



lecommando

• 28 Août 2025

• #13

Oui mais je place le même interrupteur dans mon garage et un dans la cuisine afin de pouvoir les allumer et éteindre d'un côté ou de l'autre.



guirikiki

• 28 Août 2025

• #14

Peut-être un petit schéma de ce que vous voulez faire ? Mais si je comprends bien il faut bien 2 interrupteurs doubles (à chaque endroit où vous voulez allumer les lampes) et 2 télérupteurs car 2 circuits lumineux



lecommando

• 28 Août 2025

• #15

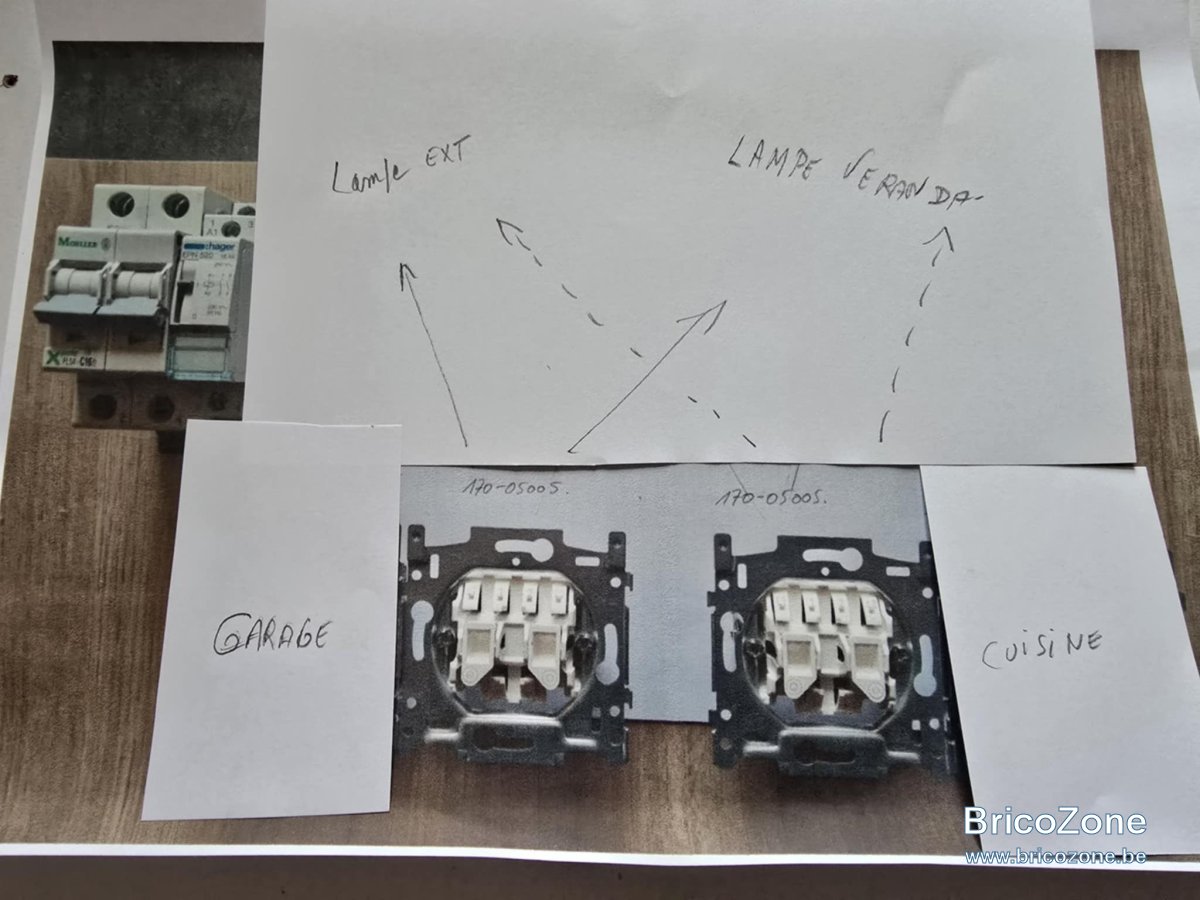

Voilà le dessin et aussi pouvoir installer de leds sur le bt de la cuisine en cas d'oubli d'éteindre les lampes. Merci



guirikiki

• 28 Août 2025

• #16

Le témoin lumineux c'est uniquement pour la lampe du garage ? Ou pour les deux (cuisine et garage) ?



lecommando

• 28 Août 2025

• #17

Pour les deux ,et j'en ai deux une verte et une rouge.



U

Ulysse 2

• 28 Août 2025

• #18

Bonjour. Prolongez le dessin de guirkiki #7. Partez les bornes du 1er PB couleur avec couleur jusqu'aux même bornes du 2ème BP.
Pourquoi faire du bipolaire alors que l'unipolaire suffit et autorisé depuis 2004 ?
Pourquoi ne pas faire le montage avec des interrupteur double deux directions? Mais si vous avez déjà le matos...



lecommando

• 28 Août 2025

• #19

Bonjour, car je ne connais rien en électricité. Merci



U

Ulysse 2

• 28 Août 2025

• #20

Je n'avais pas vu la demande précédente des témoins. Vous devez les raccorder en sortie de télérupteur comme pour les lampes.
