Ancrage dans un mur isolé

F

feeling

• 29 Avril 2019

• #1

Bonjour,

Je dois placer un garde corps sur deux de mes fenêtres qui n'en disposent pas (autant dire , c'est assez dangereux).

Mon mur est isolé (extérieur) par 20cm d'isolant, lui même recouvert d'une briquette de parrement.
J'ai donc:
Bloc de beton 14cm | isolant 20cm | briquette parrement 1cm

Autant dire, si je veux fixer correctement mon garde corps, je dois aller rechercher mon bloc de 14 de beton.

Je cherche en vain un système de fixation qui me permet d'aller rechercher mon bloc de beton à plus de 20cm. ( donc entre 26 et 30 cm )

Quelqu'un pourrait-il me dire ou je peux trouver ce genre de fixation, et quel type serait le plus aproprié ??
- tirre fond + cheville ~ 28cm ?
- gougon d'ancrage ~ 28cm ?

ps : l'intérieur est déjà terminé, donc ... hors de question de percer par l'intérieur

Merci



baziles18

• 29 Avril 2019

• #2

Tige filetée avec ancrage dans tamis + scellement chimique.
par contre attention au porte à faux qui nécessitera sans doutes de surdimensionner le tout.

@fradeco a sans doutes une idée sur la solution



A

A.L.

• 29 Avril 2019

• #3

https://batinfo.com/actualite/des-solutions-dancrage-pour-ite-sans-creation-de-ponts-thermiques_1247
http://www.fischer.be/fr/desktopdef...tegory-1001333631/usetemplate-productdetails/



Dernière édition: 29 Avril 2019

F

feeling

• 29 Avril 2019

• #4

Bonjour Baziles,

Je me renseigne sur le scellement chimique, je n'en ai jamais utilisé (pas l'air si compliqué).
Je pourrais partire sur du M12 (le garde corps fera ~15kg tout au plus, ça devrait le faire).

Merci pour ta réponse!



F

feeling

• 29 Avril 2019

• #5

A.L. > Les plus longues thermax font 170mm soit même pas l'épaisseur de mon isolant.
Sinon c'est une belle solution pour éviter les ponts thermiques en effet !!!
Maintenant, je peux probablement remplacer la tige filletée de 16 (interne) par une plus longue.
Je ne comprends pas le prix demandé pour 20 chevilles. (https://www.cdiscount.com/sante-mie...006209512937.html?idOffre=272167467#mpos=2|mp)



A

A.L.

• 29 Avril 2019

• #6

Feeling, j'ai pas vraiment regardé les détails.
Effectivement, ce n'est pas assez long. Mais, je suppose que ce type de fixation doit exister dans d'autre marques.
Prix Amazon.de : https://www.amazon.de/16-170-M12-Abstandsmontage-Kleinpackung/dp/B001L5SLL8
Soit 14 €/pièce



Dernière édition: 29 Avril 2019

F

feeling

• 29 Avril 2019

• #7

J'ai cherché, je ne vois pas d'équivalent chez d'autres fabriquants.

Pour l'ancrage, en effet, je ne vois pas d'alternative à un chimique / tamis.
Pour éviter le pont thermique (vraiment utile avec 20cm?), j'ai cherché s'il existait des manchons M12-M12 isolants ... ca n'existe pas ;-) (ou je n'ai pas trouvé).

Je ne dois pas être le seul au monde à vouloir accrocher un garde corps dans un mur isolé quand même

edit : trouvé ceci : http://www.conseils-store.com/index.php?store=bead_mess&id=1772

L.



A

A.L.

• 29 Avril 2019

• #8

J'ai vu ça aussi :
https://www.etanco.be/fr/domaines/chevilles/rupture-thermique/it-fix/



F

feeling

• 29 Avril 2019

• #9

Oui, j'ai vu it-fix ... c'est un système qui répond à une contrainte supplémentaire : résistance à la compression. (pour les toiles solaires ...). à 60€ / fixation (x8), il va me revenir cher mon garde corps ;-) [Voir ICI]

Je me demandais si le plus simple ne serait finalement pas de mettre une tige filletée de 260mm, et de mettre un cache boulon un peu isolant. Et utiliser de l'inox, qui a un coefficient de conductivité thermique 3x plus faible que le fer/acier (16 contre 50 pour l'acier).
https://fr.wikipedia.org/wiki/Liste_de_conductivités_thermiques

après 20cm, plus l'ancrage chimique je ne sais pas si le pont thermique risque toujours d'être important ...

La question reste entière, comment font les entreprises de constructions (qui ont pourtant tendance à rabotter un maximum les couts de construction, et donc l'utilisation de ce type de fixation, assez chère !).

Merci pour vos réponses en tout cas !



S

starpom

• 10 Mai 2020

• #10

Bonjour,
Je déterre ce post pour savoir ce que vous avez choisi comme solution ?

Je suis dans un cas similaire ou je dois placer des ancrages pour toile solaire dans un mur recouvert de crépis sur isolant. j'ai bien trouvé les fischer thermax mais j'ai du mal à m'y retrouver.

J'ai 4 fixation à placer. Est ce finalement important comme pont thermique ?

bonne journée



eljub

• 10 Mai 2020

• #11

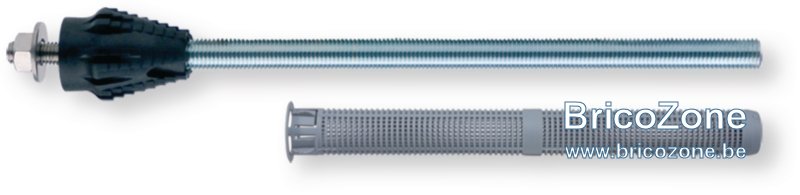

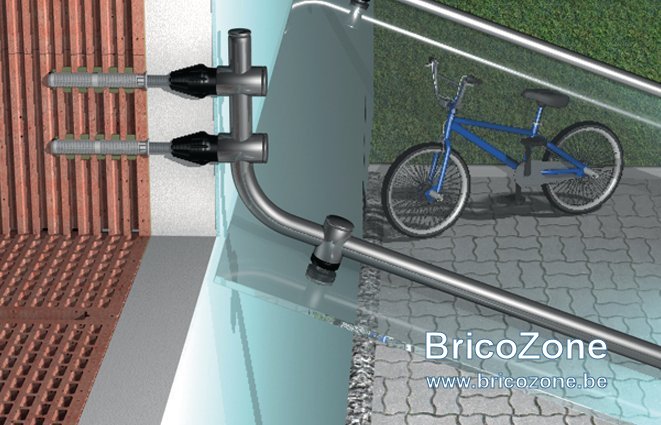

Si non berner fais ce type de cheville prévue pour ce genre d’application

Ma banne est placée avec ces chevilles

2 modèle dont la plus longue va jusque 200mm

https://shop.berner.eu/be-fr/p/1140...stance-tmfix-16170-m12.html?article_id=114057



S

starpom

• 10 Mai 2020

• #12

merci pour la réponse.
Ces fixations semblent identiques aux fischer thermax (même dimensions et même caractéristiques)

la question, c'est plutôt avec ou sans pont thermique ?
