Armer un linteau bêton avec une HEB au lieu des fers à bêton ?

  • #1
Bonjour

J'ai besoin de qq lumières svp...
Je dois couler un linteau (ouverture 2m40).
La charge qu'il supportera sera un niveau de blocs Ytong en 36cm de large (soit +- une hauteur de 3m au-dessus du linteau)
Ce linteau sera coulé dans un bloc pré-linteau Ytong en U (celui-ci n'a pas de résistance au départ, il sert de coffrage et finition.
L'intérieur de ce pré-linteau U donne +- 22 cm de large pour remplissage beton et armature.
Pour l'armature, j'hésite entre un feraillage classique (4 barres de 12mm je pense, avec étrier tous les 40cm ?)... ou alors utiliser une poutrelle HEB 10x10 qui m'encombre depuis longtemps.
A votre avis, une poutrelle HEB 10x10 serait-elle équivalente, supérieure ou inférieure en capacité de charge à assemblage de fers à beton ?

Merci d'avance pour vos réponses !!

Dernière édition:
  • #2

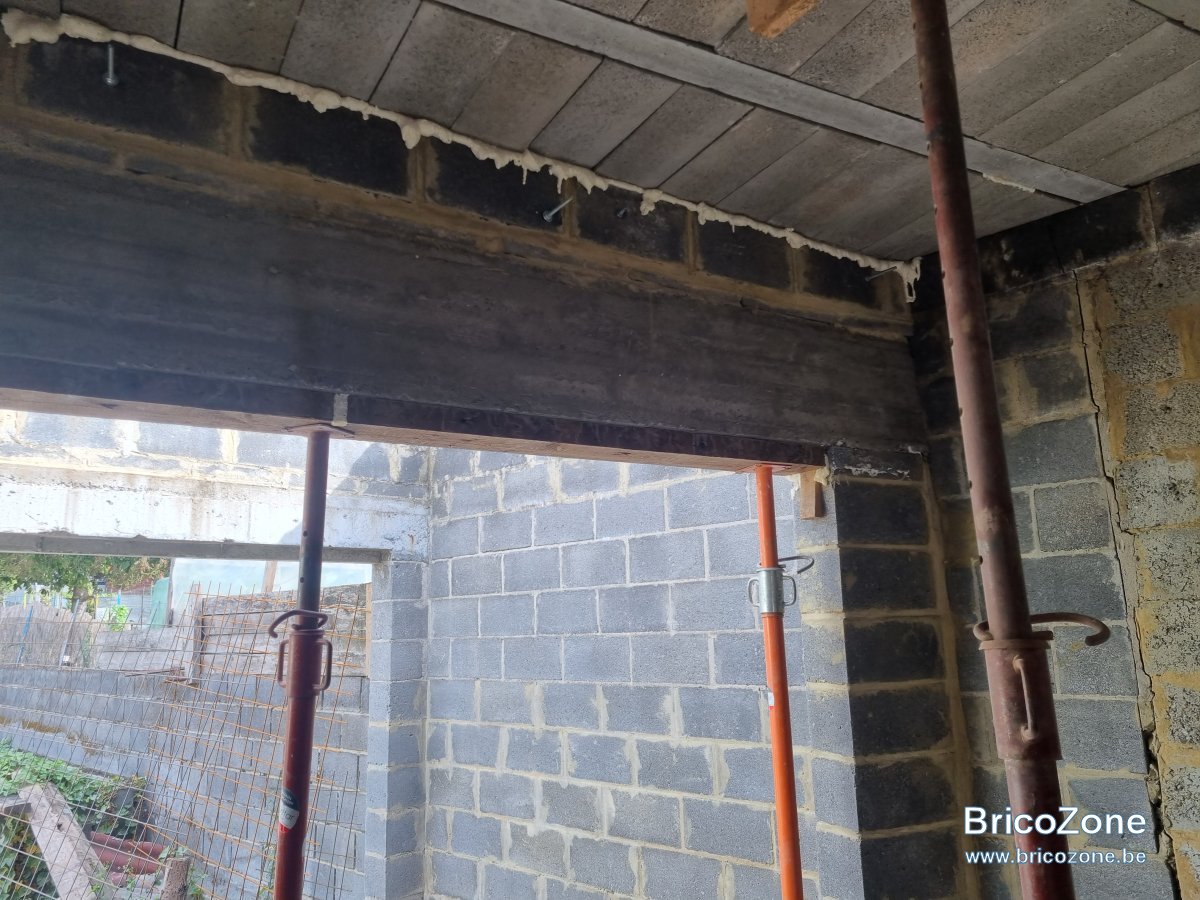

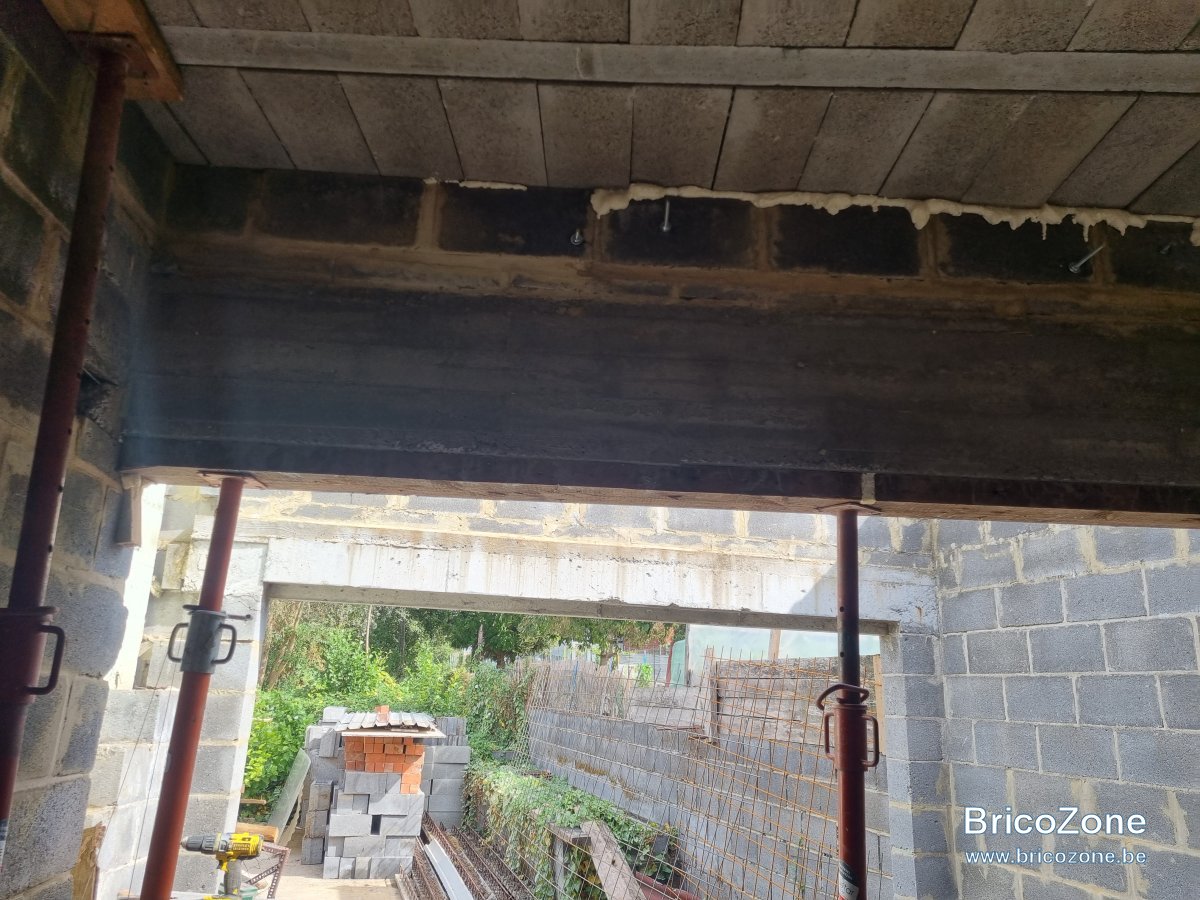

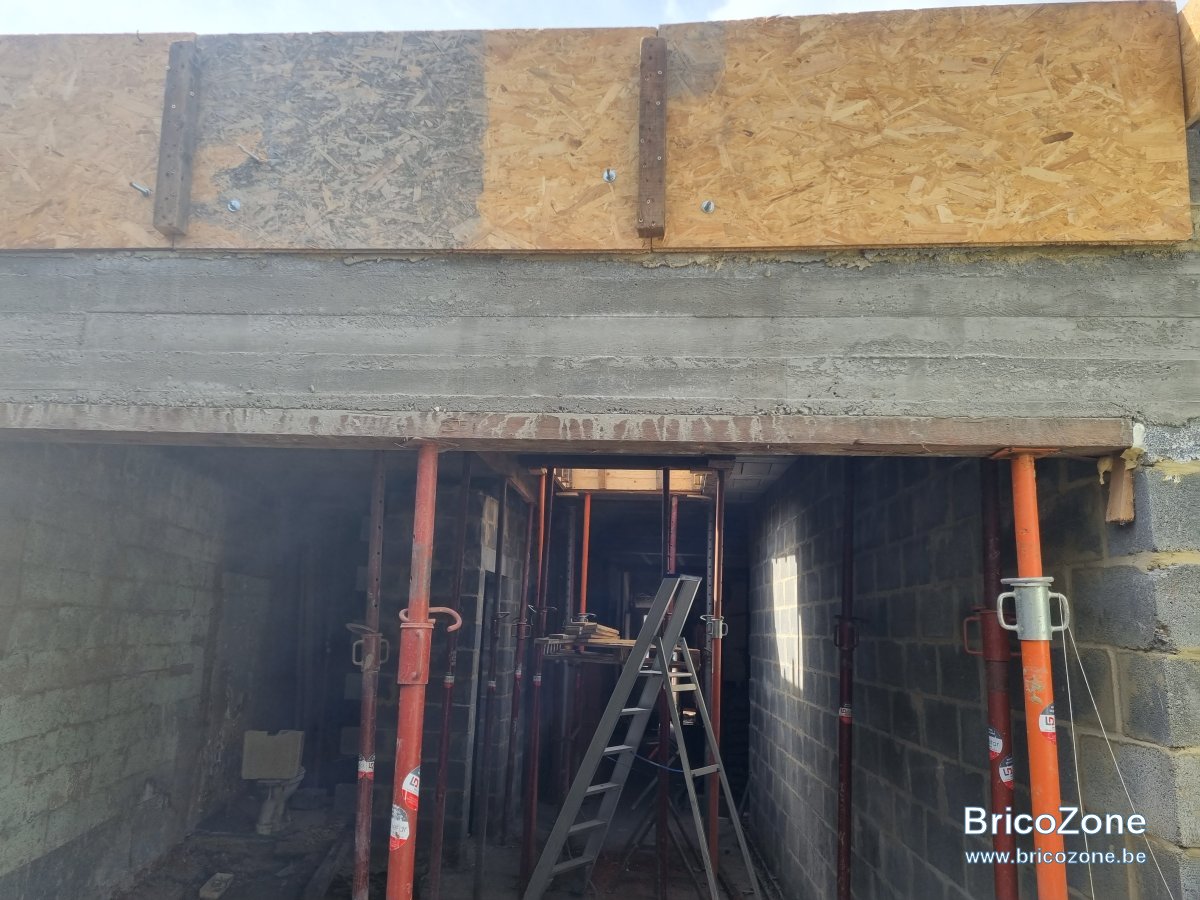

Moi j ai rien au dessus juste la plateforme j ai fais 10cm par m donc j ai arrondi a 40 cm de haut pour 3.30 d ouverture. Etrier tout les 15cm, barre de beton au dessus 10 de diametre 14 milieu et 16 en bas ... sa me semble tres light heb de cette section , l architecte et ingenieur dit quoi car moi y m avais dis de faire 10 partout mais j ai preferer augmente ... il faut pas faire sa au piffe






  • #3
Utiliser une poutrelle métallique comme armature inférieure est possible. C'est ce qu'on appelle une poutre mixte. Cependant, ces poutrelles sont pourvues de goujons en acier soudés dessus afin de faire collaborer les parties tendues et comprimées. Sans cela, seule la poutrelle contribuera à la résistance. Le placement de goujons demande un équipement bien spécifique. En outre, ils ne dispensent pas nécessairement d'ajouter des étriers.

A votre place, je ne m'écarterais pas des prescriptions de votre ingénieur.

  • #4
L'ingénieur donne une garantie, autant ne pas s'en écarter. On peut acheter des gabarit acier réalisés à mesure pour quelques euros.

  • #5
Ce sont des economies de bout de chandelles pour des risques considerables.

Vendez la poutre qui vous encombre sur 2ememain, et faites ce que le calcul technique prevoit.

  • #6
A défaut de goujon souder des vieux clous, des la ferraille, voure des gros points, disquer les bords pour qu'elle ne glisse pas dans le béton.
Mais je rejoins les autres, ça n'en vaut pas la peine. Sans certitudes, instinctivement, je crois même que ça serait contreproductif.
A mon sens, la ferraille c'est mieux.

Elle servira a autre chose.. un autre jour ;)

  • #7
ok vu les réponses, je vais suivre l'avis général et travailler avec des fers...
Merci à tous pour vos bons conseils !!
