Auto installation d'une VMC double flux dans nouvelle construction

R

Rilou

  • #1
Bonjour à tous,

Me voila enfin arrivé à l'étape de la mise en place de mon réseau de tuyaux pour ma futur VMC double flux.

Quelques informations:

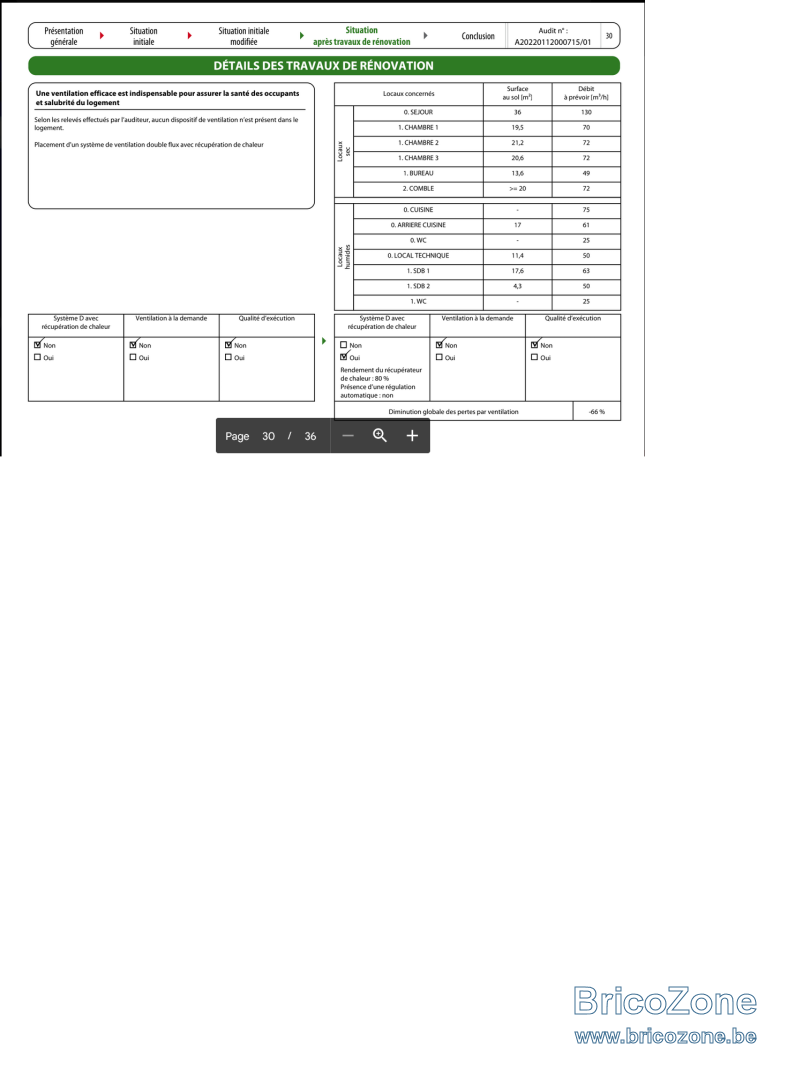

Voici ce qu'indique mon audit PEB
Sans titre.png



J'ai prévu un réseau linéaire galva que j'ai essayé de dimensionner au mieux à l'aide du logiciel OPTIVENT.

J'ai juste effectué quelques modifications au niveau des diamètres des tuyaux. Par exemple l'admission d'air et l'extraction d'air de la VMC jusqu’à la toiture étaient en diamètre 250, j'ai réduit à 200 sachant que le diamètre de raccordement à la machine est en 200.

Pour le reste il y a uniquement 1 ou 2 tuyaux qui étaient en 80mm et 100mm, j'ai repassé en 125 pour uniformiser et optimiser les commandes de matériel.

Voici ci dessous les résultats trouvés:

Débits:

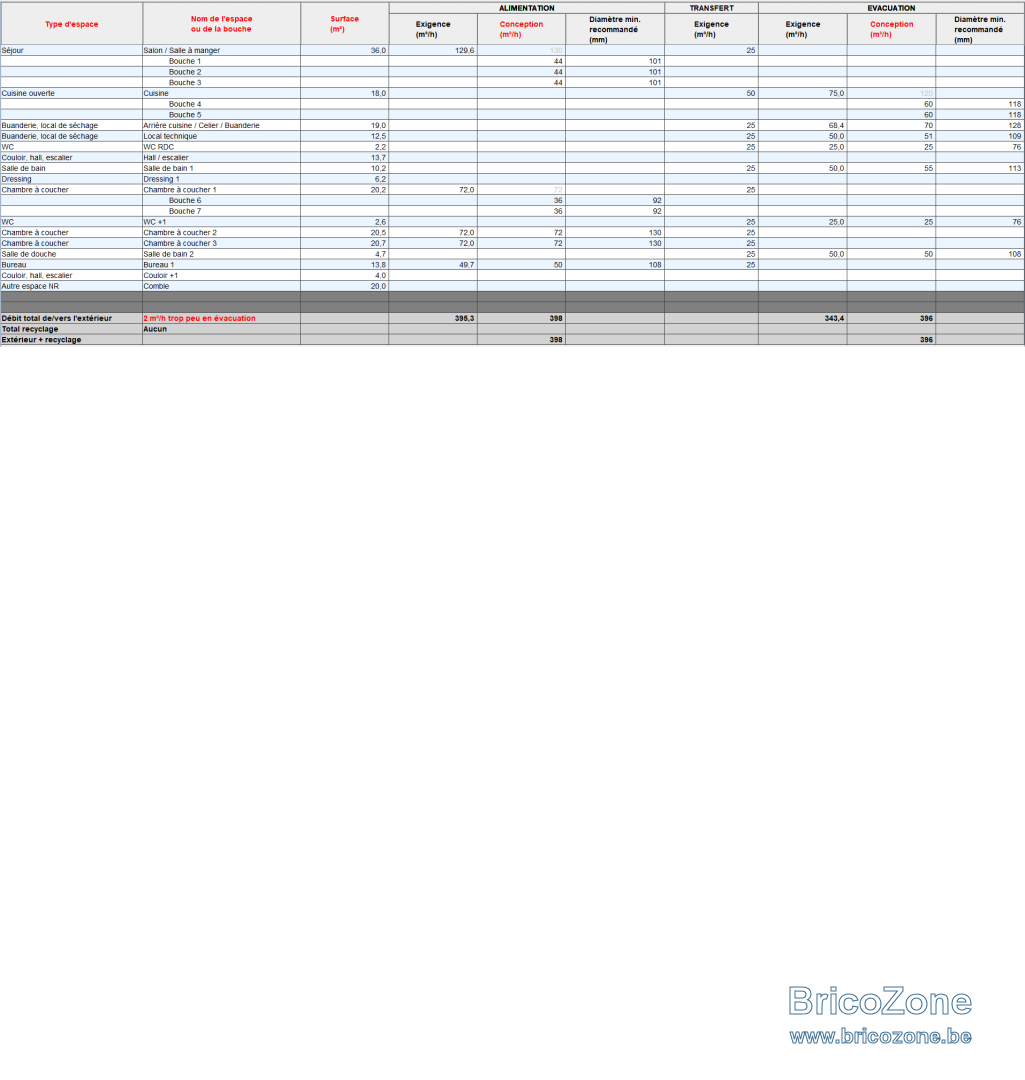

Sans titre 1.png


Alimentation:

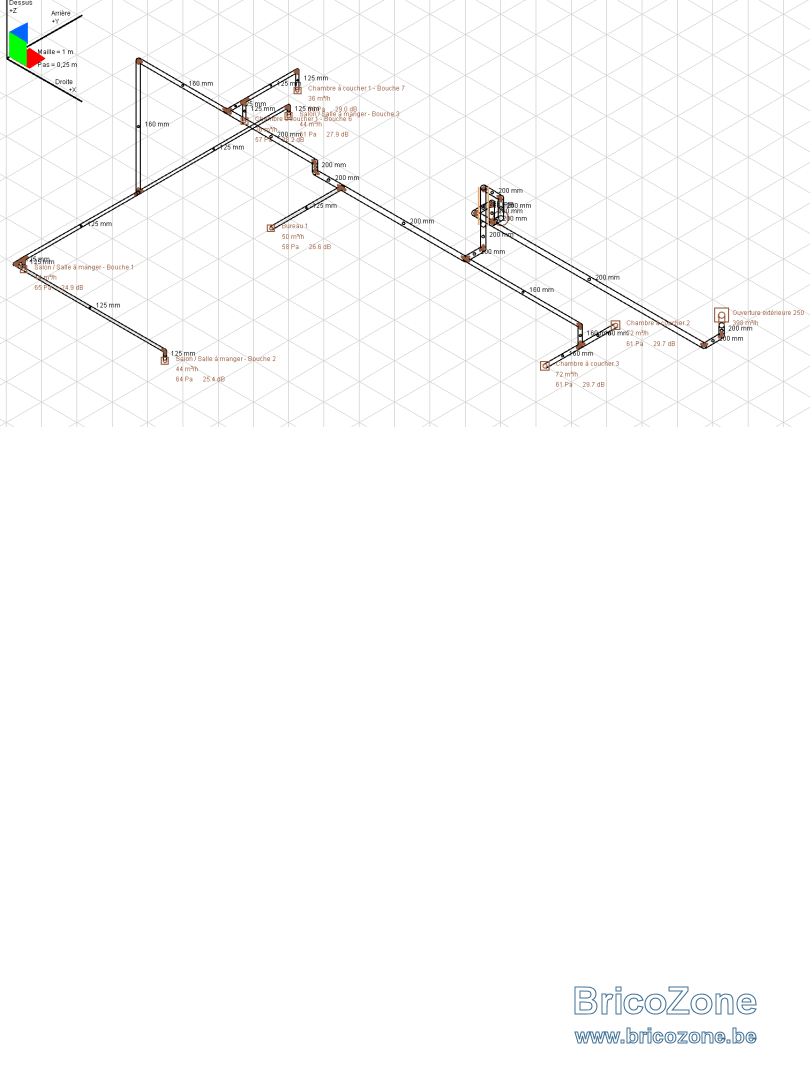

Sans titre 2.png

Sans titre 5.png


Extraction:

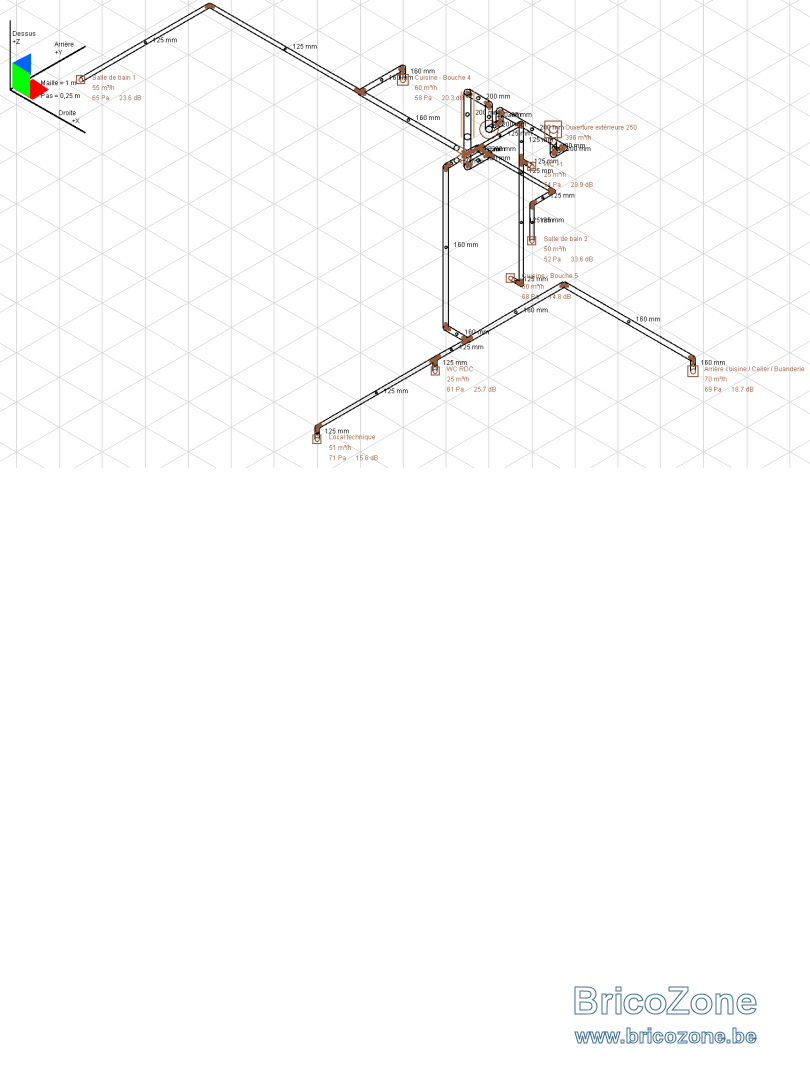

Sans titre 3.png

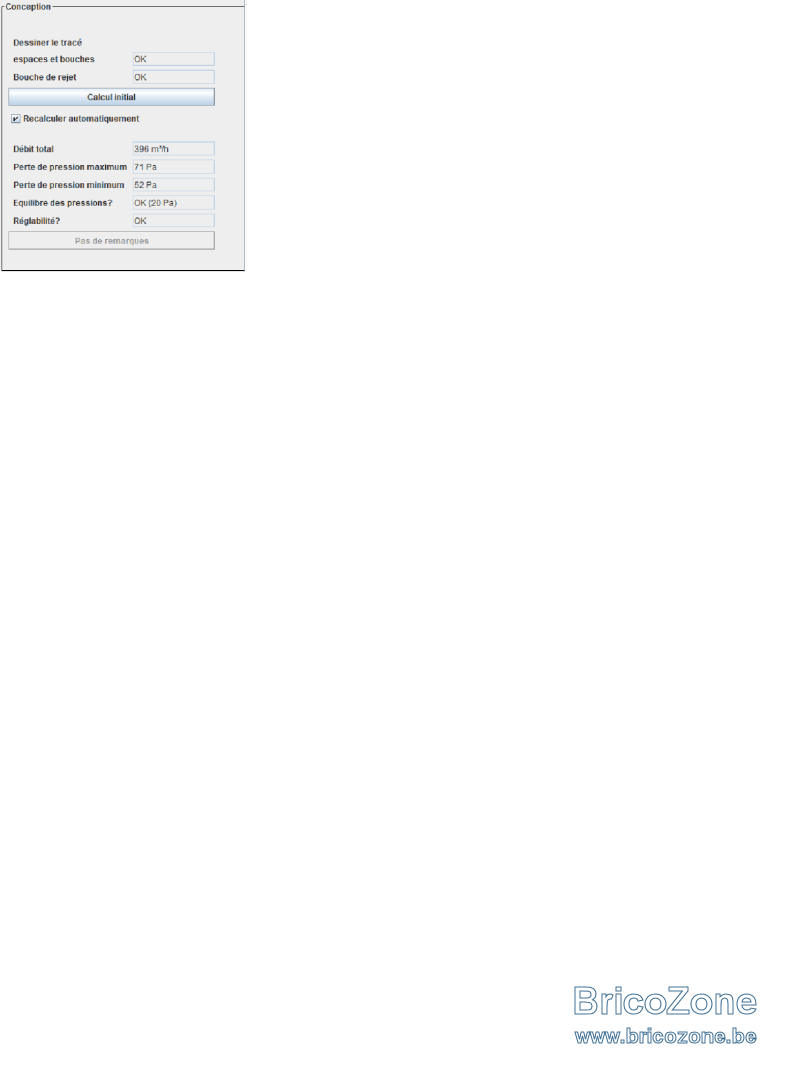

Sans titre 6.png

Acoustique:

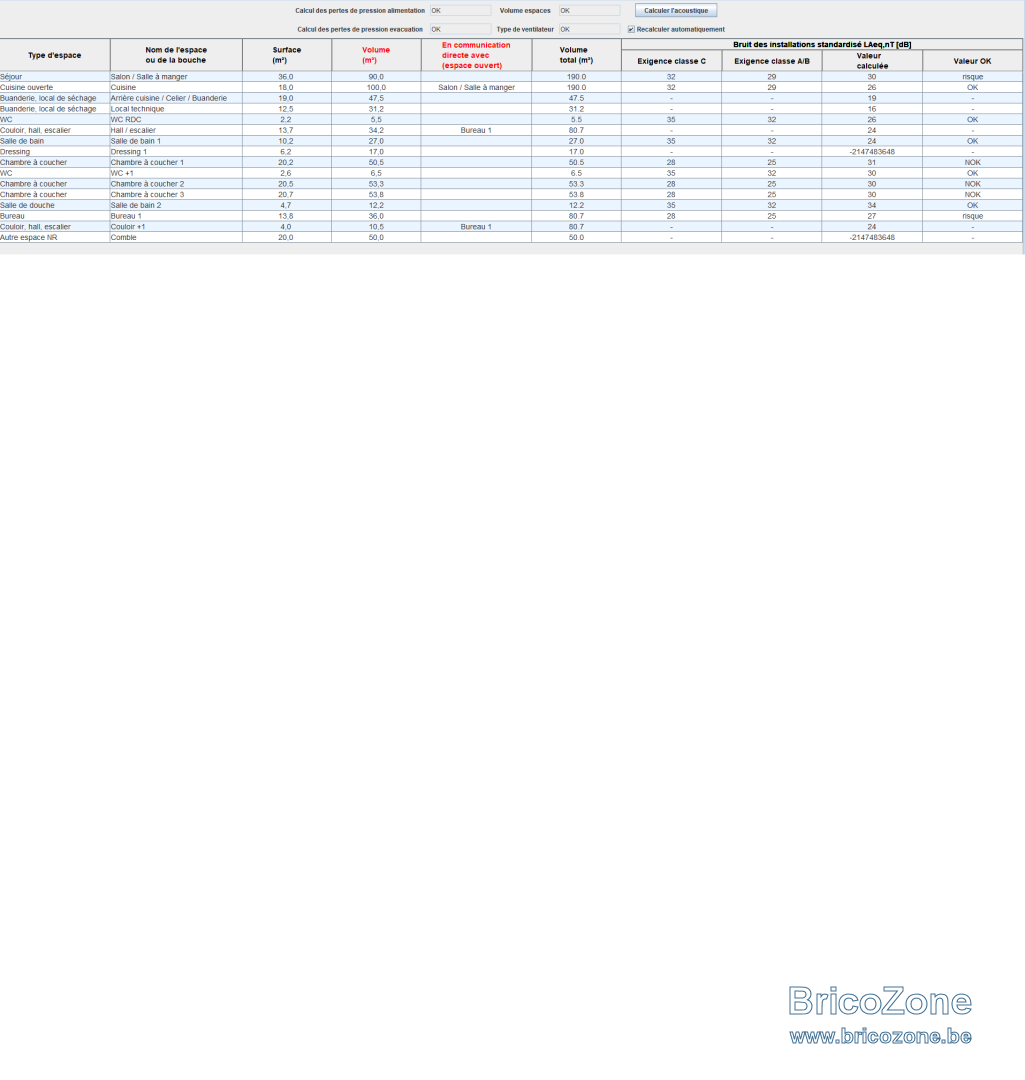

Sans titre 4.png



Pouvez-vous me donner votre avis sur l'ensemble de l’installation si tout semble cohérent ?

J'ai un peu peur pour le bruit au niveau de l’acoustique, je suis en moyenne au plus bruyant aux alentours de 30 décibels. Est-ce que ça vous semble ok ?

Au vue des débits à 398m³/h et pertes de charge max à 71Pa. Je pensais me diriger vers une Zehnder ComfoAir Q450, je pense que ça devrait être adapté.

On m’a également proposé d'autre modèles à savoir SANUTAL AIR UNIT5 550M3/H ou Renson Endura Delta 450 T2/B2.


Merci d'avance à tous ceux qui prendront le temps de lire mon post et éventuellement d'y laisser un petit commentaire.




  • #2
Bonjour,

vous êtes en réseau linéaire et aux normes PEB. A la lecture de vos tableaux "merveilleux" dont certains consolidés par le logiciel OPTIVENT, je doute qu'on vienne vous contredire dans le détail sur le forum :)

Ce que je peux vous assurer (si votre installation définitive respecte toute l'installation linéaire dont les diamètres "minimum" de gaines) ... il vous faudra réguler le bon volume de chaque bouche dans chaque chaque pièce (en respectant les normes PEB par pièce !) par une mesure de volume via un anémomètre + cône de mesure et donc faire le bon étranglement à chaque bouche.

C'est possible mais bonjour "le job" pour être au TOP o_O

Pour vos pertes de charge (votre tableau) ... oui peut-être mais je ne donne aucune garantie :mask:

PS) c'est ça les réseaux linéaires (insuf et extract) ... il ne faut pas rêver :innocent:

PSS) votre premier tableau "audit PEB" est très bien ... normal, c'est les volumes PEB ... LOL

Dernière édition:
  • #3
Tu sais quand meme qu il existe des regulateurs de debit a mettre dans cha antenne aussi bien en aspiration qu en soufflage quand on fait du linéaire

en haute ou basse pression

  • #4
kenny82 a dit:
Tu sais quand meme qu il existe des regulateurs de debit a mettre dans cha antenne aussi bien en aspiration qu en soufflage quand on fait du linéaire
en haute ou basse pression
Cliquez pour agrandir...
Bonjour,

ben non je ne savais pas ;)

Comment règles-tu ces régulateurs de débit ... pour avoir le bon volume par bouche ? :grinning:

  • #6
Bonjour,

désolé mais en DF je ne fais jamais dans "la pression constante" en mono vitesse. Sachant que pour un volume précis à une bouche il faut tenir compte de la longueur de la gaine, etc. Donc régulation obligatoire bouche par bouche et c'est encore pire en réseaux linéaires.

Puisqu'on y est: comment France-Air peut écrire "Maintien d'un débit constant dans une plage de pression comprise entre 50 et 250 Pa" ? Je dois être mauvais sans aucun doute, j'aimerais qu'on explique ... surtout pour que les lecteurs comprennent ce tour de passe-passe.

  • #7
daniel73 a dit:
Bonjour,

désolé mais en DF je ne fais jamais dans "la pression constante" en mono vitesse. Sachant que pour un volume précis à une bouche il faut tenir compte de la longueur de la gaine, etc. Donc régulation obligatoire bouche par bouche et c'est encore pire en réseaux linéaires.

Puisqu'on y est: comment France-Air peut écrire "Maintien d'un débit constant dans une plage de pression comprise entre 50 et 250 Pa" ? Je dois être mauvais sans aucun doute, j'aimerais qu'on explique ... surtout pour que les lecteurs comprennent ce tour de passe-passe.
Cliquez pour agrandir...
Tu cherches surtout la merde pour essayer de te faire mousser comme d hab

comme je t ai deja expliqué le principe
Le passage de l air fait lever la languette qui si trop bouche
Le ressort a une force tarée pour une influence de 50Pa a 350Pa

comme toutes les sorties sont équipées pareil ben en debit tu es a l equilibre

  • #8
kenny82 a dit:
Tu cherches surtout la merde pour essayer de te faire mousser comme d hab

comme je t ai deja expliqué le principe
Le passage de l air fait lever la languette qui si trop bouche
Le ressort a une force tarée pour une influence de 50Pa a 350Pa

comme toutes les sorties sont équipées pareil ben en debit tu es a l equilibre
Cliquez pour agrandir...

Hors résidentiel, on met ça tout le temps. Ça coûte 3 fois rien, c'est simple à installer et tu te fais pas chier à régler tes bouches. J'en ai déjà fait placer des milliers. La VMC n'est pas terminée chez moi mais c'est clairement prévu d'en mettre.

En ce qui me concerne c'était l'intervention au mieux inutile (au pire nuisible) de trop pour notre ami Daniel. Je ne le lirai plus à partir d'aujourd'hui... c'est une perte de temps.

  • #10
Nous, nous allons placer nous même une Vasco. Nous sommes passé par chez VAM pour l'étude et le plan. Ce n'est pas eux qui le font évidemment mais demande à Vasco. Lorsqu'elle sera fonctionnelle, on demandera à Vasco de venir faire les réglages. De mémoire c'est 250€ hors tva.
Le prix était moindre que Brainmachin et Solyd. Et sans la prise de tête des calculs. Si ça peut aider.

  • #11
kenny82 a dit:
Tu cherches surtout la merde pour essayer de te faire mousser comme d hab
comme je t ai deja expliqué le principe
Le passage de l air fait lever la languette qui si trop bouche
Le ressort a une force tarée pour une influence de 50Pa a 350Pa
comme toutes les sorties sont équipées pareil ben en debit tu es a l equilibre
Cliquez pour agrandir...
Bonjour,

Aucun doute, je dois être mauvais. Sauf qu'en DF il n'y a qu'en France où la pression constante à cours !

Si en DF: la pression constante en maison unifamiliale était "un must" (surtout avec les régulateurs de débit "miraculeux" que tu préconises) il y a longtemps que toute l'Europe aurait adopté ce système !

Nous sommes sur un forum Belge où en DF c'est le débit constant (ou volume constant) qui prime. Sachant que les DF Françaises (Aldes) ont l'option France (pression constante) ou Europe (débit constant).

PS) pour les régulateurs de débit "miraculeux" dont tu parles (plus haut dans tes réponses) ... peut-être as-tu raison. Mais j'aimerais bien voir et vérifier dans le détail technique (Le ressort a une force tarée pour une influence de 50Pa a 350Pa), juste histoire de vérifier. Merci de me donner un lien qui explique tout ça ... si j'ai tort je le reconnaitrai sans problème :innocent:

PSS) comment gères-tu en DF à pression constante les 3 volumes (vitesses) Absence, Jour-Nuit et Boost ?

  • #12
p* mais tu comprend pas quoi?

tu parle de débit constant en belgique
En quoi une pression constante ne donne pas un debit constant si tu as des régulateurs de debit constant

tu met ta df dans la plage de pression des régulateurs et puis c est tout

tu ne connais pas et tu fait ton keke
Va prendre ta R12 avec la moquette et viens discuter quand tu auras compris

ps : va en commander 1 pour voir
Pss: il y a bcp de possible
mais pas envie d enrichir ta connerie au vu de ton cote autain

et puis a quoi ca sert ici puisque tu le dit si bien c est la belgique lol

  • #13
Bonjour,

#kenny82: aucun souci, tu as fais une super réponse, comme d'hab. Avec tes + de 10000 messages, tu dois avoir raison même si tu n'expliques rien scientifiquement ... comme d'hab !

Les convaincus de tes démonstrations "Pression constante en DF" peuvent te suivre (et y compris les Belges), je ne vends rien ... donc aucun problème pour moi.

  • #14
A part dénigrer tu ne sais rien faire
On te donne des réponses c est pareil donc non personne au bout d un moment n a envie de t expliquer
Surtout quand tu fais tout pour ne pas comprendre

ps
oui j ai raison ET pour le coup je ne t expliquerai pas plus

quand tu comprendras les “pression variable” et “debit variable” et les “proportionnels” ainsi que les “débits décalés”
Tu auras fait une avancée

  • #15
Bonjour,

je pense aussi avoir raison en DF avec 2 ventilateurs !

“pression variable” et “debit variable” et les “proportionnels”: il faudra quand même en DF ... expliquer un strict minimum aux lecteurs :joy:

Avec les Likes que tu as ... je n'ai plus de doute sur qui a raison ;)

Dernière édition:
  • #16
Tu n as qu a le faire “pere la vertue”

quand a tes pensées, elles ne tiennent qu a toi et a personne d autre

Dernière édition:
  • #17
Bonjour,

je déconseille complètement une DF à pression constante dans une maison unifamiliale, d'ailleurs on ne trouve "ce truc" qu'en France et avec des bouches d'extraction Hygro "Françaises". J'ai beaucoup de doutes pour le bon volume d'air neuf dans chaque pièce et surtout pour le volume total extract = le volume total insuf (à 2m3/h près).

En VMC-SF avec un seul ventilo ... pourquoi pas même si c'est là aussi une grosse utopie car une VMC est faite avant tout pour renouveler l'air ... l'humidité n'est qu'un épis phénomène (ou pour être plus précis: une anomalie dans les maisons mal isolées).

Nous sommes en 2023, il faut remettre la vérité de la VMC à sa juste place :innocent:

  • #18
daniel73 a dit:
Bonjour,

je déconseille complètement une DF à pression constante dans une maison unifamiliale, d'ailleurs on ne trouve "ce truc" qu'en France et avec des bouches d'extraction Hygro "Françaises". J'ai beaucoup de doutes pour le bon volume d'air neuf dans chaque pièce et surtout pour le volume total extract = le volume total insuf (à 2m3/h près).

En VMC-SF avec un seul ventilo ... pourquoi pas même si c'est là aussi une grosse utopie car une VMC est faite avant tout pour renouveler l'air ... l'humidité n'est qu'un épis phénomène (ou pour être plus précis: une anomalie dans les maisons mal isolées).

Nous sommes en 2023, il faut remettre la vérité de la VMC à sa juste place :innocent:
Cliquez pour agrandir...
Mais bien sur!!
Tu deconseilles mais tu ne connais pas
Et n es pas capable d expliquer comment ca marche la pression constante

ne parles pas de ce que tu ne connais pas

pression constante explique moi comment ton debit n est pas constant et donc a l image de ce que tu souhaites si tu as des bouches a debit fixe…
Allez tu as 4h pour pondre une dissert….

  • #19
Bonjour,

chaque lecteur (novice ou expérimenté) choisira en son âme et conscience. Ceux qui t'aime n'ont qu'à suivre tes instructions d'installation VMC.

La pression constante juste pour rire : pour un réseau d'eau dans une maison ça marche super mais il y des robinets partout pour choisir à tout moment son volume d'eau entre 0 et le max possible pour la maison. En VMC dans une maison unifamiliale c'est tout autre chose ... CQFD juste pour rire :joy:

J'ai fait un blog VMC-DF (création en 2011) avec + de 2000 pages et + de 1000 photos. Il suffit de le lire c'est ici :
https://vmcdoublefluxblog.wordpress.com/

Je n'ai que des félicitations (France, Belgique, Allemagne, Italie, Portugal, etc.). J'avoue humblement que je ne "tape" pas assez dur sur les idées reçues ... tu en es une preuve !

Dernière édition:
  • #20
daniel73 a dit:
Bonjour,

chaque lecteur (novice ou expérimenté) choisira en son âme et conscience. Ceux qui t'aime n'ont qu'à suivre tes instructions d'installation VMC.

La pression constante juste pour rire : pour un réseau d'eau dans une maison ça marche super mais il y des robinets partout pour choisir à tout moment son volume d'eau entre 0 et le max possible pour la maison. En VMC dans une maison unifamiliale c'est tout autre chose ... CQFD juste pour rire :joy:
Cliquez pour agrandir...
On t'aime aussi tu sais :heart::heart::heart: Sauf dans les VMC
Avec des p'tits coeur et toussa toussa :heart::heart_eyes::kissing_heart:
