Autoconstruction abri de jardin

Dans le forum Abords, allées, jardin - par robertoo le 12 Décembre 2014

  1. fax

    fax 36 ans, Hainaut

    pour la fenetre, ce sera fabrication maison, mais j'hésite encore sur 2 ou 3 options.
    Pas d'isolation prevue. J'avais commandé des panneaux OSB de 12 mm, mais je ne suis pas encore sur de les placer....

    fax , 15 Juin 2015
  2. jipsie

    jipsie 35 ans, Hainaut

    salut fax,

    jolie travail que tu es en train de faire là!

    quelles sont les sections utilisées, par exemple pour les murs? cls traité?

    est-ce que tu aurais des plans?

    le bois surlequel repose ta structure est différent ? pas la même couleur ?

    jipsie , 15 Juin 2015
  3. fax

    fax 36 ans, Hainaut

    Salut jipsie,

    Je ne suis pas doué en dessin, DAO, autocad, etc, donc je n'ai pas passé énormément de temps à dessiner des plans.

    En gros, le seul truc que j'ai dessiné c'est un schema géneral au crayon sur une bête feuille de papier.
    Ensuite, fradeco m'a aimablment dessiné quelques schemas/plan pour m'aider dans ma réflexion (details constructifs, sections, etc). Pour le reste, cela se résume à quelques autres petits schemas et metrés au crayon et sur papier (à l'ancienne quoi ;-) )

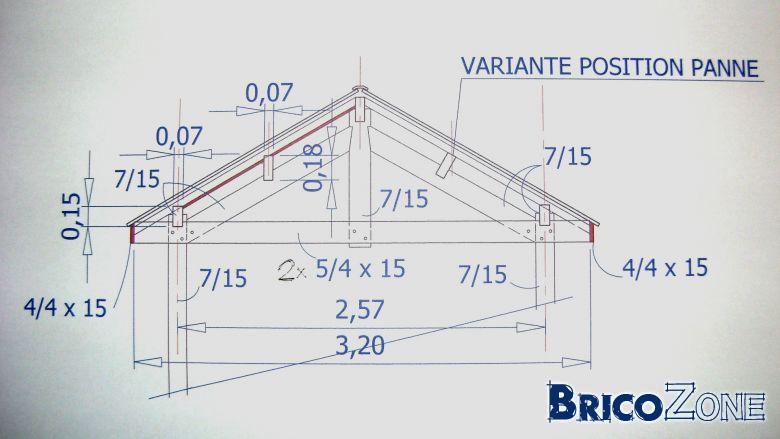

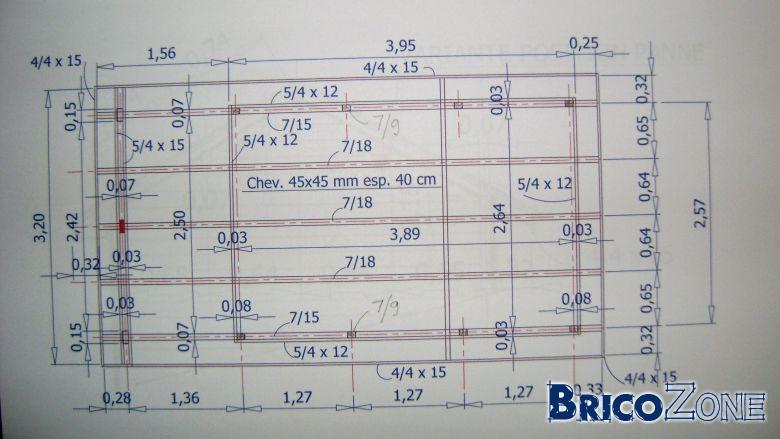

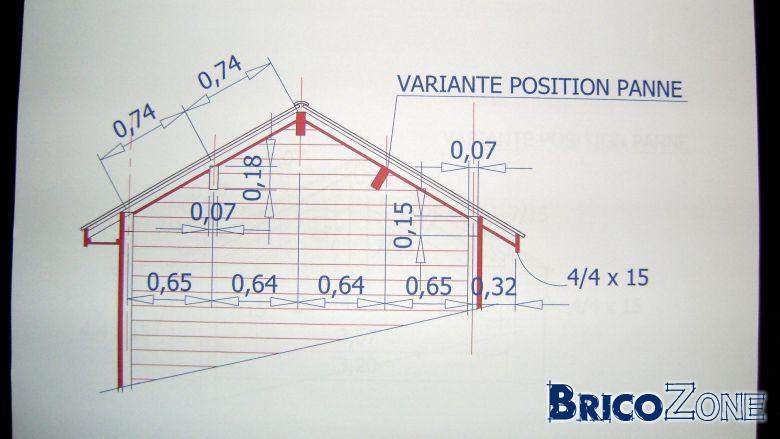

    je reproduis ci-dessous les schema de fradeco, ils pourront peut-être servir de base à d'autres projets :)

    [​IMG]

    [​IMG]

    [​IMG]

    Dernière édition par un modérateur: 15 Juin 2015
    fax , 15 Juin 2015
  4. fax

    fax 36 ans, Hainaut

    Pour les sections :

    Lisse basse CLS autoclavée 38x63

    Chevrons osssature 65 x 85
    Charpente 65x145 et 65 x 175
    Chevrons toiture 45 x 55
    Contre-lattage et lattage 25 x 32
    Le tout raboté 4faces et imprégné (vert)

    fax , 15 Juin 2015
  5. Plumy

    Plumy 29 ans, Liège

    T'as toujours un écran CRT ? :p

    Plumy , 15 Juin 2015
  6. fax

    fax 36 ans, Hainaut

    j'ai pas compris ??

    fax , 15 Juin 2015
  7. Plumy

    Plumy 29 ans, Liège

    Les images ci-dessus, c'est des photos que tu as prises d'un écran ordinateur non ?

    Si oui, je demandais si tu avais toujours un écran arrondis (pas plat).

    Plumy , 15 Juin 2015
  8. jipsie

    jipsie 35 ans, Hainaut

    Lisse basse c'est celle qui est posée sur le béton ? Elle est autoclavée car elle semble ne pas être verte ?

    Tout le reste est en aussi en CLS autoclavé ?

    Tu sais aussi donné des prix au passage, pour les différentes sections si c'est pas abusé ;-) ?

    jipsie , 15 Juin 2015
  9. fax

    fax 36 ans, Hainaut

    Oui, la lisse basse, c'est ce qui pose sur le beton, et elle est autoclavee (imprégnation sous pression)

    Le reste ce ne sont pas des cls mais du bois ( sapin rouge du Nord -srn) rabote et imprégné.

    Je regarderai pour les prix

    fax , 15 Juin 2015
  10. robertoo

    robertoo Hainaut

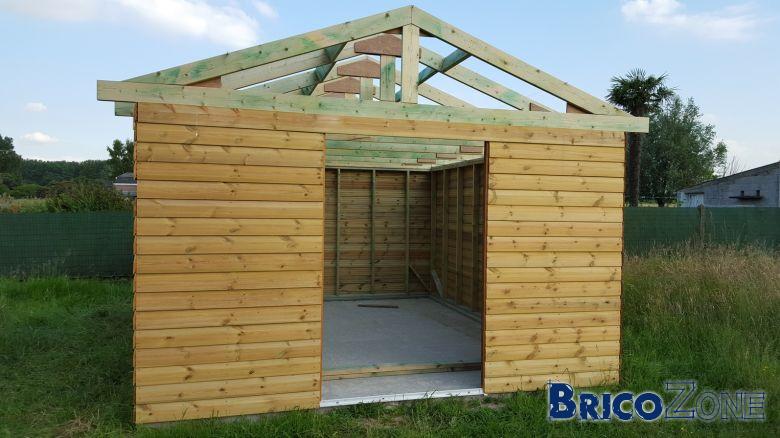

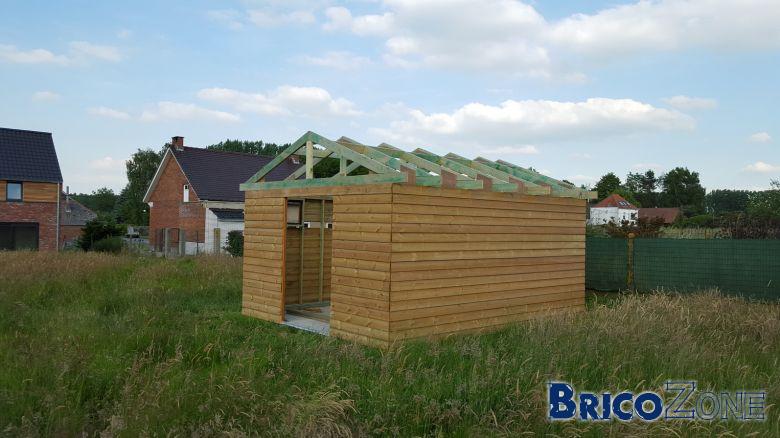

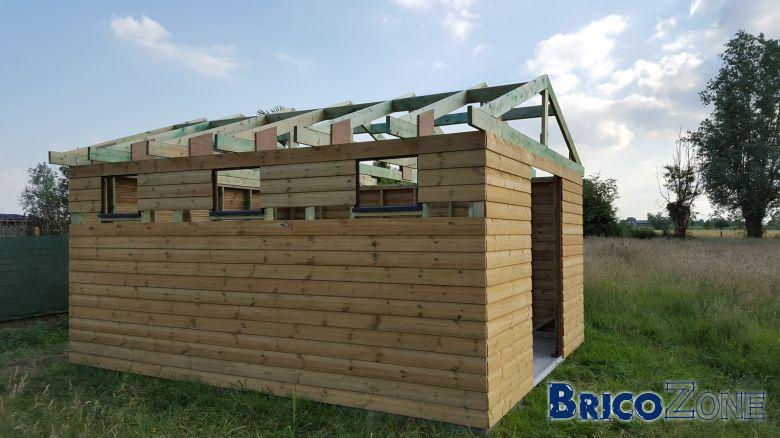

    Voici 2, 3 photos du bardage...

    [​IMG]

    [​IMG]

    [​IMG]

    Chaque planche est fixée par 2 vis inox (avec pré-trou) sur chaque montant, ca fait une quantité non négligeable de trous et de vis lol

    Prochaine étape avant de finir les pignons, la toiture...

    robertoo , 16 Juin 2015
  11. fax

    fax 36 ans, Hainaut

    super, j'aime beaucoup les trois petites fenetres
    De loin (en tout cas sur les photos), les vis ne sont pas très visible.

    fax , 16 Juin 2015
  12. Plumy

    Plumy 29 ans, Liège

    Good job robertoo !

    Plumy , 16 Juin 2015
  13. fafalili

    fafalili Autre pays

    Super joli il est grand

    fafalili , 16 Juin 2015
  14. fafalili

    fafalili Autre pays

    Qu'as tu placer au sol dans l'ouverture de la porte profilé ? ??

    fafalili , 16 Juin 2015
  15. robertoo

    robertoo Hainaut

    Pour le moment je n'ai placé que les dormants, les bords "gris foncé presque noir" (même RAL que les chassis de la maison) seront évidemment + visibles lorsque les ouvrants seront placés...
    Les vis ne sont en effet pas visibles de loin, je m'en étais assuré au préalable... J'ai malgré tout pris le temps de tout mesuré au mm pour les avant-trous afin de les aligner (verticalement et horizontalement)


    C'est la réglette en alu qui fait partie du dormant de la double porte fenêtre...

    J'ai dû la recouper et la plier sur les côtés pour pouvoir mettre le dormant de la porte à ras du bardage...


    J'hésite à faire un joint silicone autour des fenêtres et de la porte, j'ai fait dépasser le bardage de 2 cm par dessus le dormant, à mon avis ce sera suffisant...

    Au niveau des fenêtres je sais que je n'aurai pas de soucis car protégé du vent et sous le débordement de toiture, il ne pleuvra jamais dessus...

    Par contre au niveau de la porte...



    Et, vu que vous parlez de lisse basse, de mon côté, toute ma structure, y compris la (double) lisse basse, est traitée par trempage, non-autoclavé, mais j'ai pris soin de placer des "cales" en pvc tous les 50 cms, sous la lisse, sur lesquelles tout l'abri repose... donc pas de diba ou autre, j'ai préféré laisser le bois respirer au maximum, mais en évitant quand même les remontées par capillarité...

    Dernière édition par un modérateur: 16 Juin 2015
    robertoo , 16 Juin 2015
  16. Plumy

    Plumy 29 ans, Liège

    Le joint silicone, perso je le ferais.

    Sinon tes châssis viennent d'où ? T'as trouvé dans un déstock ou tu les a payé cher et vilain (en fait je crois me souvenir que tu avais été les chercher bien à l'avance chez Brico dépot ou un truc du genre mais je ne me souviens pas que c'était cette couleur) ?

    Plumy , 16 Juin 2015
  17. robertoo

    robertoo Hainaut

    En effet, ni un déstockage ni cher et vilain, mais bien chez brico depot !

    Ils étaient en effet couleur "bois" mais on a mis une couche en vitesse, la 2e sera une fois l'abri terminé...

    robertoo , 16 Juin 2015
  18. robertoo

    robertoo Hainaut

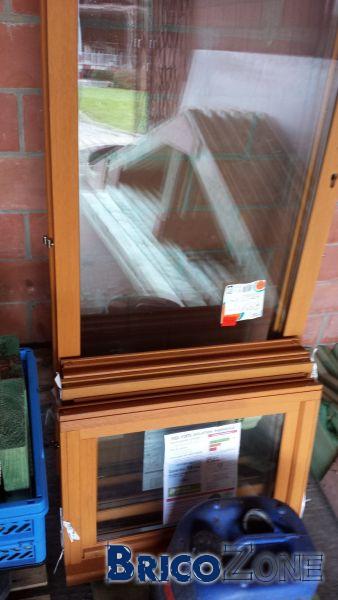

    Ici les chassis à la base...

    robertoo , 16 Juin 2015
  19. Plumy

    Plumy 29 ans, Liège

    Le truc qui me pompe avec Bricodépot c'est les formats. Je ne trouve pas exactement ce que je veux. Surtout pour les portes...

    Plumy , 17 Juin 2015
  20. robertoo

    robertoo Hainaut

    pour les fenêtres j'ai fait mes ouvertures en fct de ce qui existait.

    pour la porte j'ai trouvé la hauteur et la largeur plus ou moins voulues, et j'ai fait en function également...

    Pas certain par contre de la durée de vie de la réglette en alu en passant régulièrement avec une brouette... au besoin je ferai un "pont" en bois

    robertoo , 17 Juin 2015
