Bonjour à tous,
J'entreprends de construire un abri de jardin avec auvent. Au départ, j'ai envisagé l'achat d'un abri préfabriqué, mais après avoir constaté que les modèles disponibles manquaient de charme et risquaient de se détériorer en moins de dix ans, j'ai décidé qu'il serait plus avantageux de le construire moi-même, étant équipé d'outils et disposant d'un peu d'expérience. Cependant, j'aimerais avoir vos conseils pour m'assurer que mon projet est bien pensé. L'abri est destiné exclusivement au stockage et l'auvent sera complètement ouvert.
J'ai élaboré des plans 2D, ainsi qu'une feuille de calcul sur Google Sheets pour estimer le matériel nécessaire et le coût du projet. Vous trouvez l'ensemble ci-dessous. J'espère utile à d'autres.
Essence Bois
Pour ce qui est du choix du bois, j'envisage d'utiliser du chêne non-raboté fraîchement scié de scierie, donc non séché, pour les poutres et le bardage. Je suis conscient que le bois non séché peut subir des variations dimensionnelles, mais de nombreuses cabanes sont construites de cette manière, qu'en pensez-vous ? J'ai trouvé ce type de bois chez Belat. https://www.belat.be/fr/poutres-en-chene/
Pour l'ossature des murs, je prévois d'utiliser du SLS sapin autoclave.
Toit
Le toit en pignon classique avec pente à 36°, voici les éléments que j'ai prévus (voir dimensions sur les plans ci-dessous en fonction de la pente, larg et long souhaitées) :
- Poutres faîtières : deux poutres en chêne non-raboté, non-séché, de dimensions 130x130x3000mm (découpe en fonction du plan). Encoche mi-bois pour les lier au milieu.
- Supports des poutres faîtières : des montants en chêne non-raboté, non-séché, le support de gauche, par rapport au plan ou on voit la double porte ci-dessous, sera en 100x100mm et ce pour aligner le bardage sur toute la hauteur du mur, les autres en 130x130mm. Le flanc de l'extrême droite sera ouvert.
- Chevrons en chêne non-raboté, non-séché, de dimensions 40x150x2500mm, espacés tous les 446mm, reposant sur la panne faîtière et ancrés sur la panne sablière (la lisse haute des murs) via encoche pour une bonne accroche. Sortie de toit d'environ 18cm, pensez-vous que c'est assez car je ne veux pas mettre de gouttière ?
- Bardage en chêne non-raboté, non-séché, de dimensions 20x120x3000mm posé sur la longueur (voir plan vue hélicoptère de la toiture).
- Pour la fermeture du bardage au faîte du toit, quelle solution recommandez-vous ?
- Couverture en shingle Iko Cambridge Xpress.
- Planche de rive à définir.
Structure de l'abri et de l'auvent
- Poutres d'angle et supports de l'auvent en chêne non-raboté, non-séché, de dimensions 130x130x2500mm (découpe en fonction du plan).
- Poutres de liaison en chêne non-raboté, non-séché, de dimensions 130x130x3000mm, avec une encoche mi-bois, sauf pour la poutre de traverse du milieu (voir plan de la toiture en vue hélicoptère) que je prévois de fixer avec des équerres contre les poutres montantes. Auriez-vous une autre suggestion ?
- Ossature en SLS sapin autoclave de 45x45mm. (tracés verts sur les plans) - (découpe en fonction du plan)
- Bande EPDM pour protéger l'ossature au sol.
- Bardage et porte en chêne non-raboté, non-séché, de dimensions 20x120x3000mm et 20x120x2500mm (découpe en fonction du plan).
Fondation
La fondation sera une dalle en béton de 2990x2990mm (je retire 10mm de chaque côté pour la pluie) sur 150mm d'épaisseur, avec 2x plots en béton pour les poutres extérieures de l'auvent. Je prévois d'ancrer les poutres montantes avec des tiges filetées et du scellement chimique, ainsi que de fixer les ossatures sol dans la dalle.
Traitement
Une couche de lazur et une de rubio monocoat hybrid. Qu'en pensez-vous ?
Identifiez-vous des incohérences dans le projet ? Les dimensions sont-elles adéquates pour supporter la charge du toit (y compris la neige) ? Quel type de fixation conseillez-vous pour le bardage : clous ou vis, et de quel diamètre ? Quelle dimension de fixation recommandez-vous pour les poutres de liaison ? L'idée est de d'abord fixer la poutre du bas mi-bois, puis celle du dessus.
Je sais qu'il y a des experts dans le groupe comme @fradeco. N'hésitez pas à retourner le projet. D'avance un énorme merci !
Voici le google sheet: https://docs.google.com/spreadsheets/d/1BYqY0s3khtd5dvephl4eI-xFQTWX-xRVZaiUzzc6t_c/edit?usp=sharing
Et les plans:

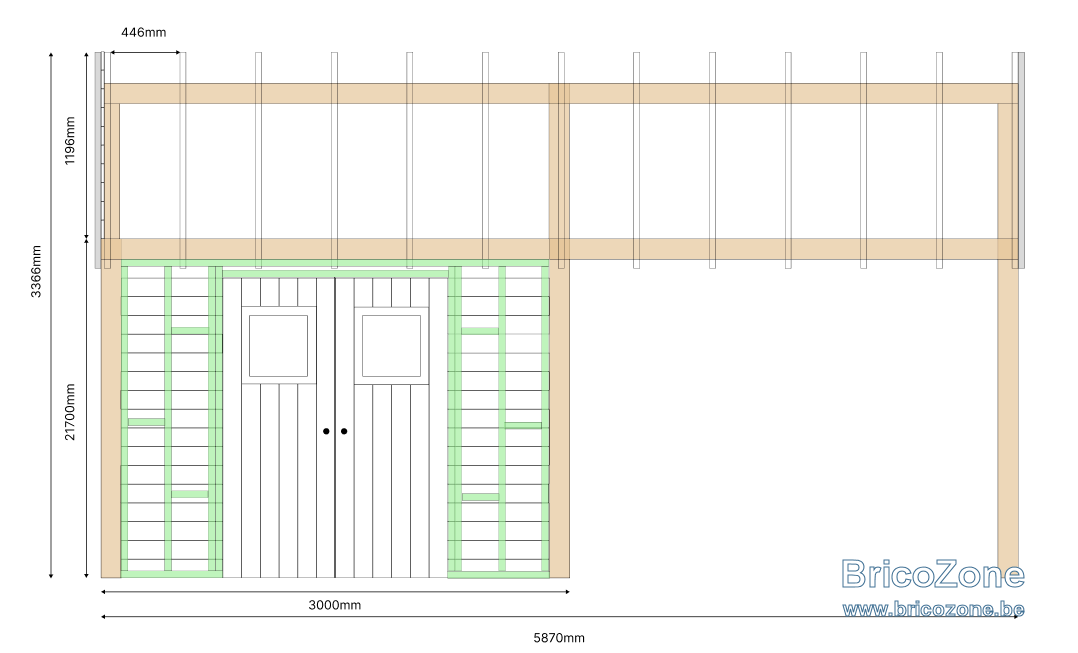

Face avec porte

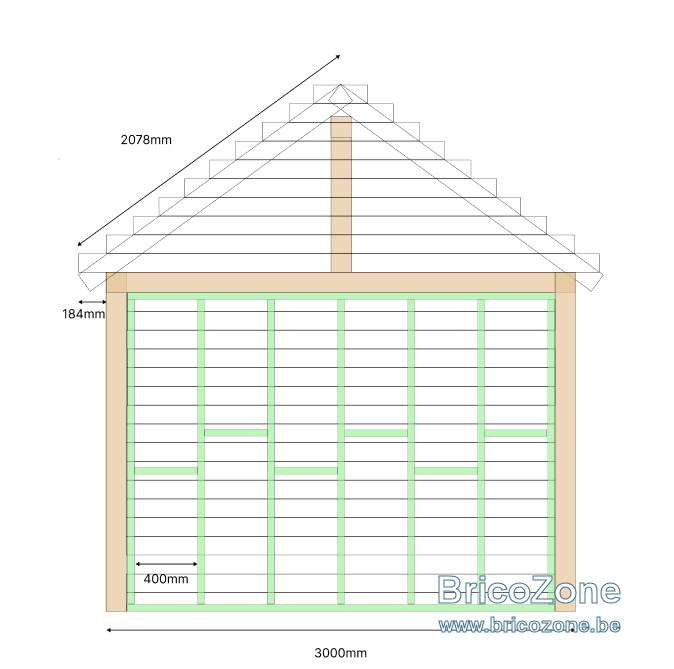

Face largeur avec montant toit fermé (ce sera 2x planches pour la première ligne du montant toit au-dessus de la poutre sablière. Je n'ai pas fait de coupe pour l'autre face car c'est la même chose sans le montant toit. 17x planches de 120mm pour le bardage et même ossature du mur

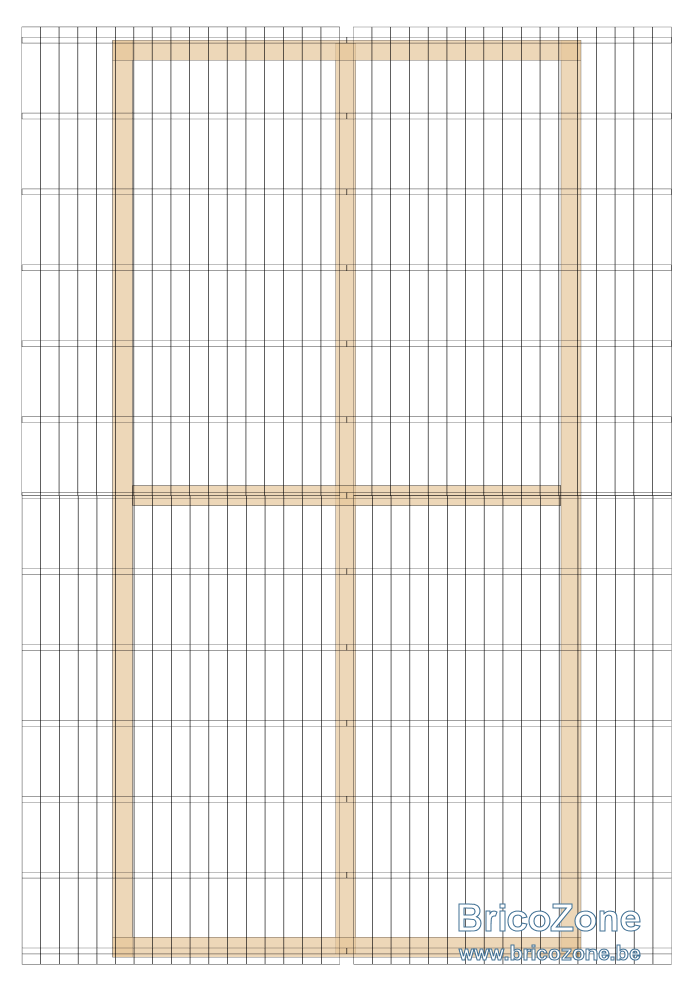

Vue hélicoptère du toit (en mode aplati pour calculer le besoin de planche)

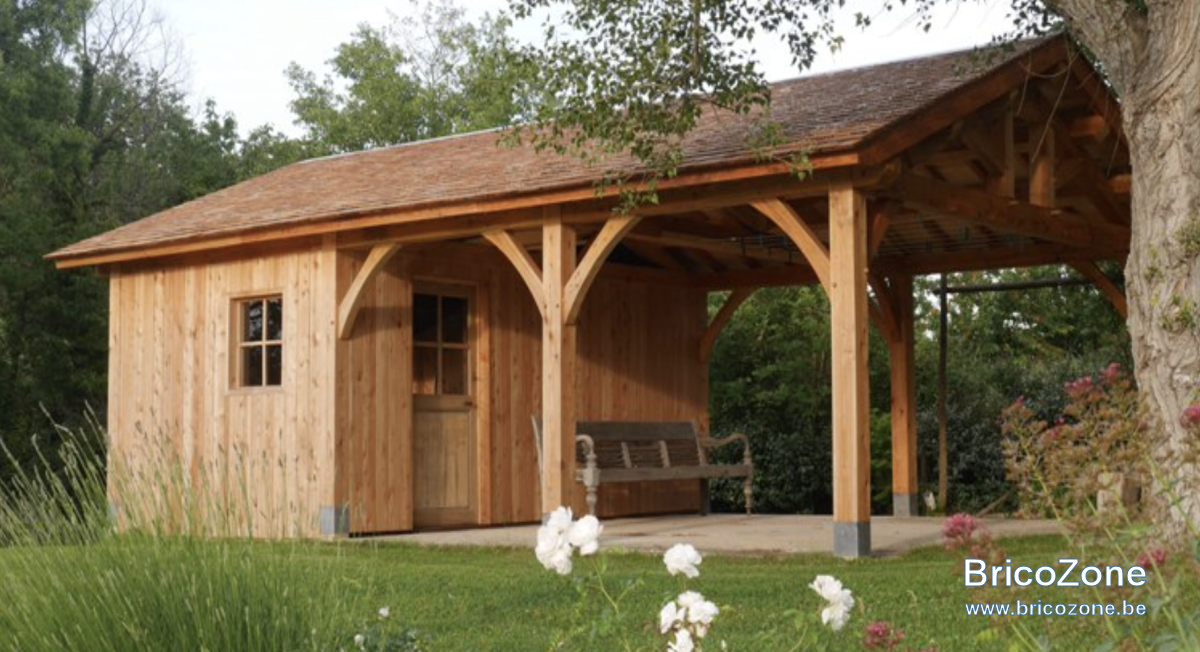

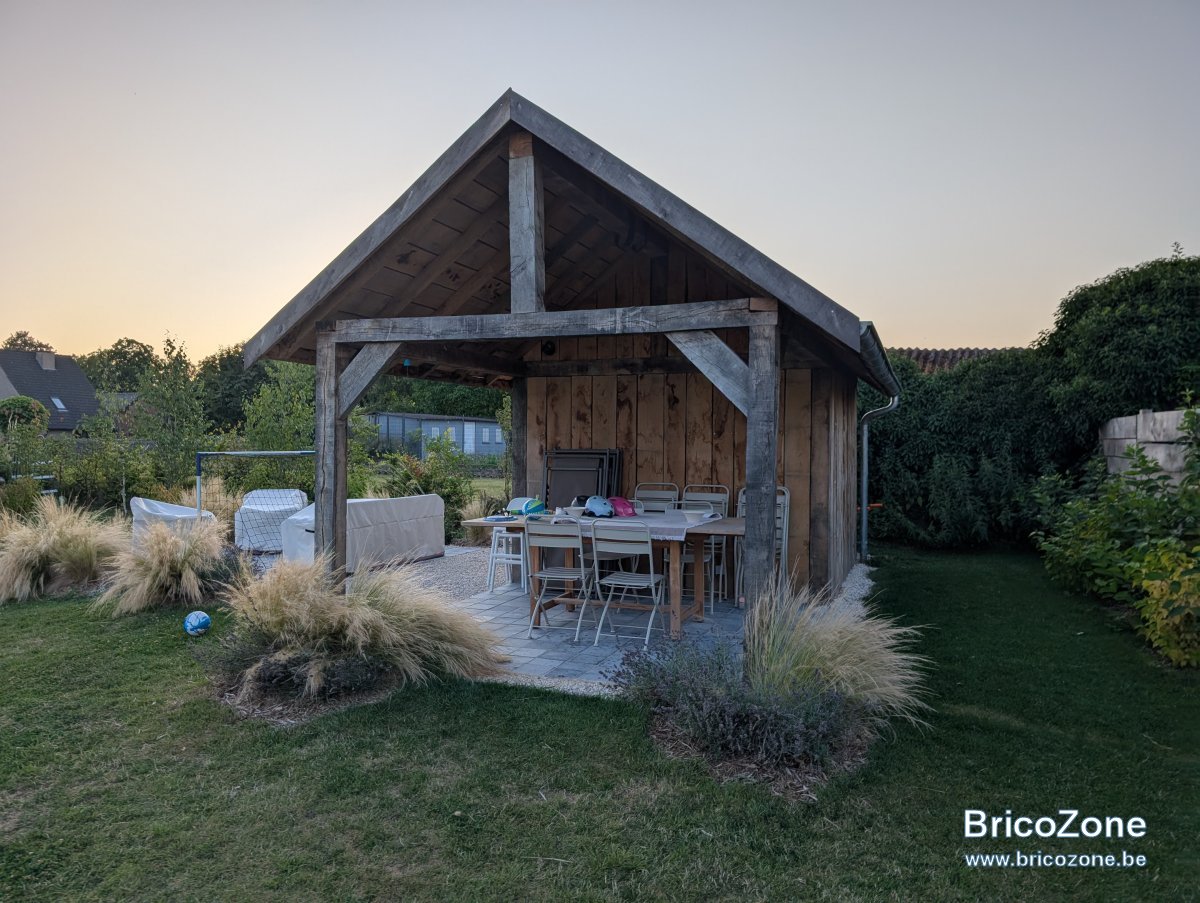

Voilà l'idée du résultat final mais avec un agencement différent et ce sera plus petit chez moi.
