- #1
Bonjour,
Je suis totalement débutant en matière de travaux et notamment de charpente.
Je viens de monter un abris de jardin en parpaings et je dois réaliser la charpente pour poser des bacs acier qui seront découpés sur mesure.
Le bâtiment n'est totalement rectangulaire.
Il mesure : 7.90m x 3.45m
Concernant sa hauteur : 3.31m (côté sud-ouest) / 2.92m (côté nord-est).
Il est au fond de mon terrain, lequel est orienté sud-ouest.
Le sens des pentes est sensiblement sud-ouest / nord-est et la pente est de 12%
Le bâtiment est dans la Manche (Cherbourg) à une altitude de 93m.
En consultant quelques données sur le site https://www.icab.eu/guide/nv65/index.html :
- zone neige : A1
- zone vent eurocode 1 : 2 (24m/s)
- zone vent NV65 : 4
La couverture sera du bac acier équipé d'un film anti-condensation.
En me basant sur le sujet de Jamol qui demeure à Caen (https://www.bricozone.com/construire/topic-367355-dimensionnement-pannes-1-charpente.php) j'ai établi un plan de la structure à réaliser.
J'ajoute que j'ai fait intervenir une entreprise qui avait déjà réalisé une extension de ma maison et celui-ci proposait sensiblement le même montage.

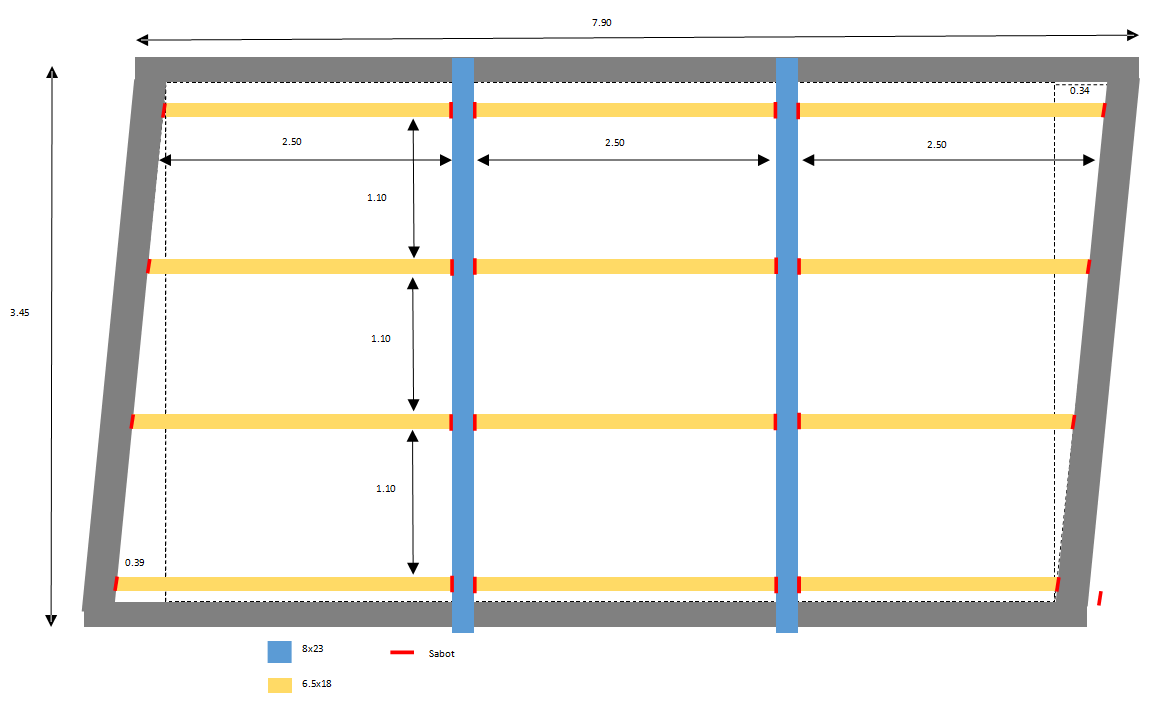

Voici une première réalisation reposant sur une pose par sabots.
La dernière rangée de parpaings sur les deux longueurs est remplie de béton mais sans chainage.
La deuxième réalisation repose sur les deux pannes scellées dans le dernier rang de parpaings.
Dois-je prévoir la pose d'une section de bois le long des deux largeurs du bâtiment afin de pouvoir fixer ensuite la tole de rive ou puis-je directement la fixer sur une section de bois fixée sur le rampant ?
Dans la première hypothèse, j'imagine alors que je fixerai les sections 6.5x18 par des sabots sur ce bois.
Je n'ai pas représenté les deux pannes sablières.
Je prévois également la pose de tole de rive. Je n'ai pas représenté le bois qui sera fixé sur les rampants.
Désolé pour ce vocabulaire assez maigre mais encore une fois, je débute sur ce sujet.
En vous remerciant grandement pour votre aide.
