Boiler thermodynamic Atlantic explorer 270

G

G@gDusH

• 14 Décembre 2018

• #1

Dans le cadre de la rénovation de la plomberie j'aimerais ajouter un boiler thermodynamique avec boucle sanitaire qui fonctionnera une dizaine de secondes lors de la commande de l'éclairage.

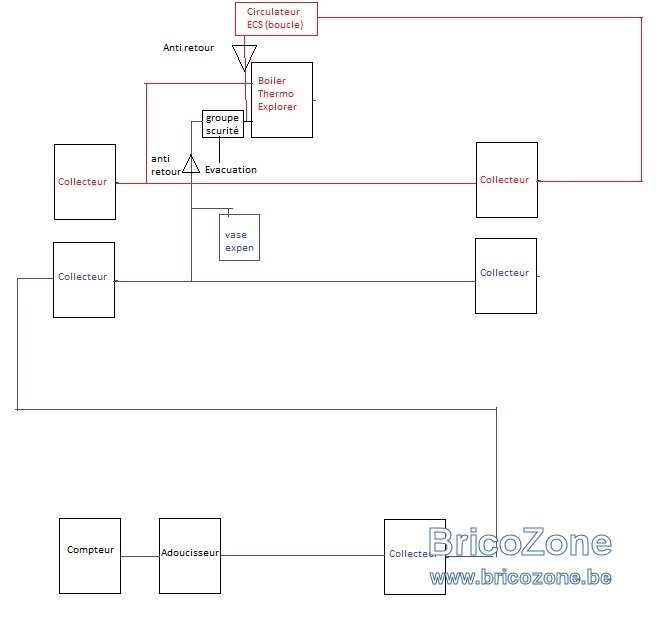

J'aimerai avoir votre avis sur le schéma de principe suivant:

Bonjour,


En plus j'ai quelques question:
- Il existe plusieurs mode d'installation concernant la prise d'air, le boiler serra installé dans un garage de 10*4*2.5 (100m cube)
sans prise d'air extérieure. La température descendra de combien (environ?)
- j'ai un doute sur le boiler, il y un modele avec serpentin et l'autre sans serpentin. Je suppose qu'avec le serpentin c'est pour ajouter une autre source?
De plus avec le serpentin il indique que le bouclage sanitaire est possible mais il ne l'indique pas dans le modele sans serpentin.

Dans certain boiler, il y a une connexion pour le bouclage sanitaire, ici sur le modele je ne le trouve pas, est ce normal?

Merci de votre aide



Dernière édition: 14 Décembre 2018

Da05

• 14 Décembre 2018

• #2

Le vase sanitaire est mal placé. Il doit être entre la soupape et le boiler.
Le boiler sans serpentin n’a pas de prise pour une boucle, mais elle peut se faire sur l’eau froide sans soucis.
Le serpentin sert si on veut le mettre sur une chaudière ou système solaire.
L’air rejette par le boiler est en moyenne 7° en dessous de la température aspirée.



G

G@gDusH

• 17 Décembre 2018

• #3

Bonjour,

Désolé pour le retard,

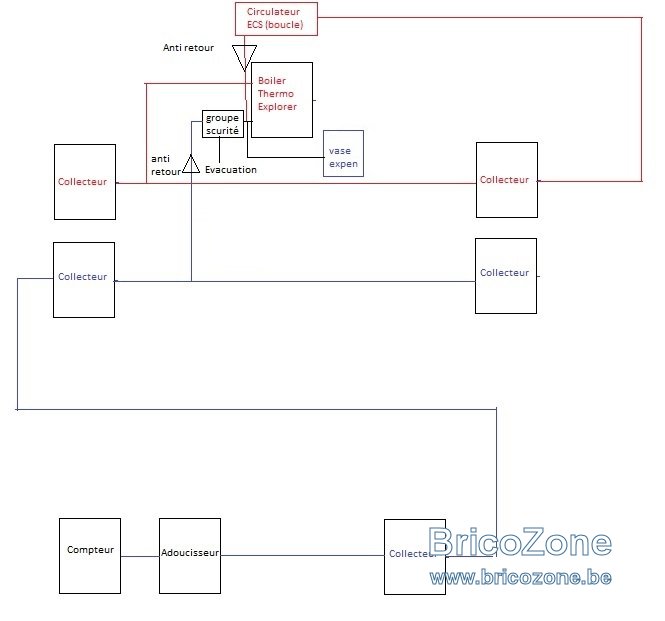

Donc le schéma est correct suivant la modif du vase voir schéma ci dessous?

Concernant le rejet de la température c'est quand même important.
Pour 100m cube à combien je descendrai, sachant qu'il y a l'inertie du bâtiment?

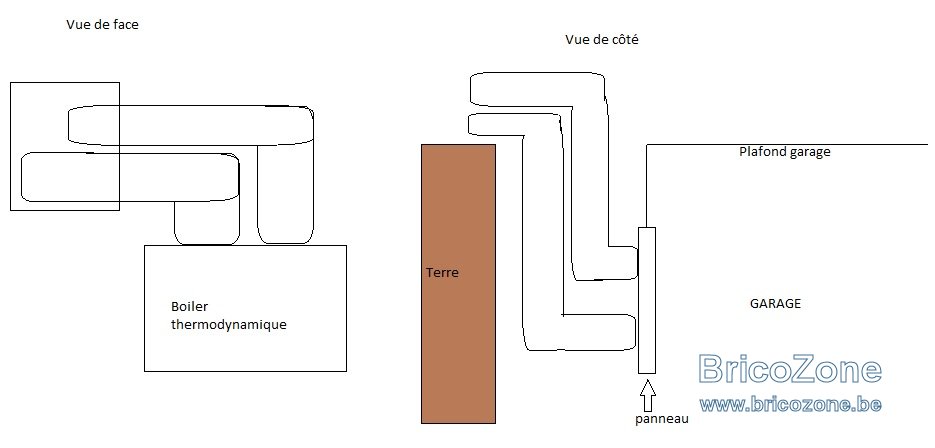

maintenant j'ai peut être une autre solution, j'ai une fenêtre dans le garage que je peux remplacer par un panneau avec l'entrée et la sortie, mais je devrai mettre des coudes voir schéma ci dessous:

- Je suppose qu'il y a un risque d’accumulation d'eau dans les conduits?
- Niveau paramétrage, est ce facile pour un débutant de le paramétré?

Encore merci pour vos avis



Infinity175

• 17 Décembre 2018

• #4

Le vase est mieux placé... N'oubliez pas sur la sortie d'eau chaude de placer un raccord diélectrique...

L'air évacué est sec... La condensation généralement c'est à l'extérieur...

Le paramétrage est très simple...
On choisit la T°, le mode de fonctionnement, le mode de ventilation si canalisé...
Difficile de dire de combien descendra la T° de votre pièce vu qu'on ne sait pas comment vous allez utiliser l'appareil... Chez moi, la pièce descend de 5°C...



G

G@gDusH

• 17 Décembre 2018

• #5

Bonjour,
pour le raccord diélectrique je l'ai vu dans la notice mais merci quand même c'est une pièce importante.
Ok, vous descendez de 5°C pour une pièce de combien? juste pour me faire une idée
Je suppose que vous êtes satisfait, on peut s'attendre a une économie de combien comparer a un boiler électrique?

Merci



Infinity175

• 17 Décembre 2018

• #6

+/- 100m³, enfin ça descend et puis ça remonte lentement... forcément...
Je suis très content; en utilisation intérieure, j'ai divisé par 2,8 la conso par rapport au boiler traditionnel...



Infinity175

• 17 Décembre 2018

• #7

... si je voulais vraiment améliorer, je prendrais l'air à l'extérieur à partir du printemps (+/-15°C) pour le rejeter à l'intérieur... Je pense que ça permettrait de monter à 3,1-3,2...
Mais bon, ainsi la pièce est débarrassée de l'humidité...



G

G@gDusH

• 17 Décembre 2018

• #8

c'est une idée que j'ai pense aussi.
bon je pense que je vais l'installer début de l'année.
Quelle marque avez vous?



Infinity175

• 17 Décembre 2018

• #9

G@gDusH a dit:

c'est une idée que j'ai pense aussi.
bon je pense que je vais l'installer début de l'année.
Quelle marque avez vous?

Cliquez pour agrandir...

Chez mes beaux-parents, j'ai mis un Atlantic Odyssée (7ans)
Chez moi un Ariston Nuos (3ans)



G

G@gDusH

• 18 Décembre 2019

• #10

Bonjour,
Après un an, j'ai enfin installer mon boiler thermodynamique atlantic explorer.
Lors de la mise en service, la pac ne démarre pas.
Pas de message d'erreur, lors du test de la pac comme décrit dans le manuel il y a une erreur de la pac W30.4, ce message ne se trouve pas dans le manuel.
Lors de mes recherches sur le net j'ai trouvé un manuel d'un autre fournisseur avec les messages d"erreur identique à l'explorer mais en plus le message W30.4 qui marque dérive de la pac, vérifier la charge.

Que dois-je faire? y a t il quelqu'un qui a déjà eu ce problème?

Merci pour votre aide



@lex

• 5 Mars 2022

• #11

G@gDusH a dit:

Bonjour,
Après un an, j'ai enfin installer mon boiler thermodynamique atlantic explorer.
Lors de la mise en service, la pac ne démarre pas.
Pas de message d'erreur, lors du test de la pac comme décrit dans le manuel il y a une erreur de la pac W30.4, ce message ne se trouve pas dans le manuel.
Lors de mes recherches sur le net j'ai trouvé un manuel d'un autre fournisseur avec les messages d"erreur identique à l'explorer mais en plus le message W30.4 qui marque dérive de la pac, vérifier la charge.

Que dois-je faire? y a t il quelqu'un qui a déjà eu ce problème?

Merci pour votre aide

Cliquez pour agrandir...

Bonjour,

J'ai le même problème: erreur W30.4, sur le même ballon, que je viens d'installer.

Avez-vous trouvé la solution ?



@lex

• 5 Mars 2022

• #12

Quand je démarre un test PAC, les deux températures évaporation haute & évaporation basse descendent à peu près en même temps. Puis vers 5°C, la PAC s'arrête, et à la fin des 5 minutes de test, elle indique l'erreur.

Que dois-je faire ?

Elle est foutue ? (alors qu'elle est neuve)

Ou bien il y a une astuce ?



Dernière édition: 5 Mars 2022

Infinity175

• 5 Mars 2022

• #13

[USER=59118]@Lex[/USER] a dit:

Quand je démarre un test PAC, les deux températures évaporation haute & évaporation basse descendent à peu près en même temps. Puis vers 5°C, la PAC d'arrête, et à la fin des 5 minutes de test, elle indique l'erreur.

Que dois-je faire ?

Elle est foutue ? (alors qu'elle est neuve)

Ou bien il y a une astuce ?

Cliquez pour agrandir...

Si elle est neuve, appelez le service technique pour une visite...



@lex

• 5 Mars 2022

• #14

Bon, après avoir tourné environ 3h sur la résistance (car en défaut PAC), avec l'eau à 9°C au commencement, la PAC s'est mise à tourner (j'ai vu ça dans ma consommation instantanée, qui a baissé d'un coup).

L'eau devait être à environ 35° dans la PAC a démarré (je n'étais pas en permanence dans la cave).

Bizarrement, les températures évaporateur haute & basse sont similaires (2°C et 3°C) - je ne sais pas si c'est normal, je pensais qu'il fallait 10°C de différence.

Je suspecte que l'eau était trop froide, et qu'elle se met en sécurité pour une certaine raison.

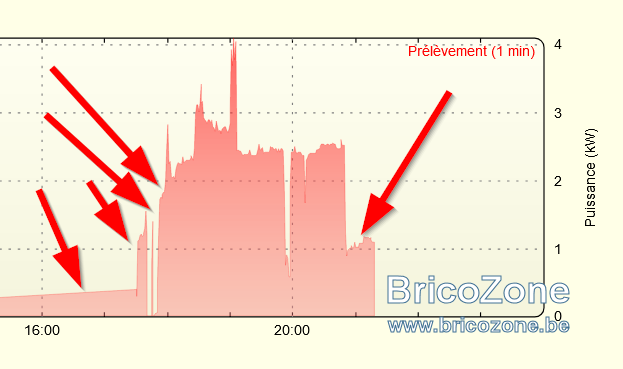

Pour info, ma consommation électrique:

• avant la mise en service
• mise en service en mode PAC
• tests
• mode résistance (j'ai fait un reset usine de la PAC à 20h)

• mode PAC

Pour l'instant ça tourne, pourvu que ça dure !



@lex

• 5 Mars 2022

• #15

En chipotant, je me suis retrouvé dans un menu installateur avancé (ou pro, je ne sais plus).

Mais je n'arrive plus à revenir à ce menu. On pouvait notamment y régler la puissance de la résistance ou bien la température minimum de consigne.

Une idée ?



@lex

• 7 Mars 2022

• #16

Bon, j'ai bien compris le problème du démarrage:

La sonde de température de l'eau est placée dans le bas du ballon (sans doute au 1/3 de la hauteur).

Comme il y a de la stratification, en fonctionnement normal, l'eau du haut du ballon est chaude et l'eau du bas est plus froide car l'eau froide arrive en bas.

Dès que la PAC démarre, la variation de température de la sonde est rapide, car il ne faut pas tout réchauffer, mais uniquement la partie froide.

Dans le cas d'une première chauffe, les 260 litres étaient à 9°C, et donc il fallait beaucoup plus de temps pour qu'un voie une différence de température (pour passer de 9°C à 10°C), et c'est ce qui a généré une alarme.

La parade: démarrer sur la résistance.



eljub

• 7 Avril 2022

• #17

postule chez Atlantic
